Wzmacniacze przepływu powietrza

Bezproblemowe rozwiązanie do transportu lekkich materiałów, oparów, dymów, spalin oraz powietrza.

Odnajdują zastosowanie w operacjach chłodzenia, suszenia, czyszczenia oraz wielu innych.

Wykorzystując małą ilość sprężonego powietrza jako swoje źródło energii, wzmacniacze przepływu zasysają duże ilości otaczającego powietrza w celu wytworzenia wyjściowych strumieni powietrza o dużej objętości i dużej prędkości. Ciche, wydajne wzmacniacze powietrza wytwarzają wyjściowe strumienie powietrza, których objętość jest do 25 razy większa w stosunku do zużywanego sprężonego powietrza.

Co to są wzmacniacze przepływu powietrza

Wzmacniacze przepływu wykorzystują efekt Coandy, podstawową zasadę techniki strumieniowej, do wytworzenia ruchu powietrza w swoim otoczeniu.

Nie posiadają części ruchomych, co zapewnia bezobsługową pracę. Nie jest wymagane zasilanie elektryczne. Przepływ, podciśnienie i prędkość są łatwe do kontroli. Strumienie wyjściowe są łatwo zwiększane przez otwarcie szczeliny powietrznej. Ciśnienie powietrza zasilającego można regulować w celu zmniejszenia strumienia wyjściowego. Zarówno do portu ssawnego jak i tłocznego wzmacniacza przepływu można podłączyć przewody, czyniąc go idealnym rozwiązaniem do zasysania świeżego powietrza z innego miejsca lub odprowadzania dymu i oparów. Czas cyklu ulega znacznemu zmniejszeniu podczas chłodzenia odlewów aluminiowych za pomocą strumieni powietrza o dużej objętości z dwóch wzmacniaczy.

Wzmacniacze przepływu powietrza Super™ wykorzystują opatentowaną przez EXAIR technologię, która zwiększa ilość przepływu powietrza przez wzmacniacz. Urządzenie zasysa dodatkowe powietrze atmosferyczne (powietrze pomieszczenia) w celu doprowadzania bardziej zrównoważonego strumienia, sprawiając, że poziom generowanego hałasu przez wzmacniacz przepływu powietrza Super jest 3 razy mniejszy od innych wzmacniaczy. Siłę i przepływ można regulować za pomocą podkładek. Dostępnych jest pięć wielkości wykonanych z aluminium.

Regulowane wzmacniacze przepływu powietrza Air Amplifiers™ posiadają dobre współczynniki wzmocnienia i są dostępne w wielu wielkościach. Są one płynnie regulowane przez obrócenie wylotu w celu otwarcia lub zamknięcia szczeliny powietrznej (nie są wymagane podkładki). Pozwala to na łatwą regulację w sytuacji gdy należy dobrać dokładną wielkość strumienia powietrza do zastosowania. Poza konstrukcją aluminiową, dostępne są modele ze stali nierdzewnej, które są idealne do pracy w przemyśle spożywczym, w wysokiej temperaturze oraz w warunkach występowania czynników korozyjnych.



Jak działają wzmacniacze przepływu powietrza

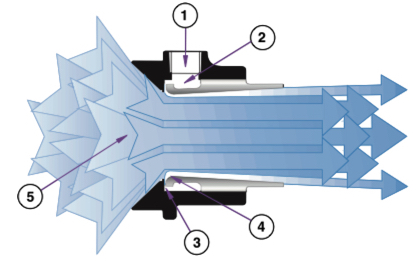

Sprężone powietrze przepływa przez wlot (1) do komory pierścieniowej (2). Następnie jest przepuszczane z dużą prędkością przez małą dyszę pierścieniową (3). Główny strumień powietrza przylega do profilu Coandy (4), który kieruje go do wylotu. Po środku (5) powstaje obszar niskiego ciśnienia, wywołujący przepływ dużej ilości otaczającego powietrza do głównego strumienia powietrza. Połączenie przepływu głównego strumienia powietrza i strumieni otaczających ze wzmacniacza wytwarza wyjściowy strumień powietrza o dużej objętości i dużej prędkości.

Zastosowania

  • Wentylowanie dymu spawalniczego
  • Chłodzenie gorących części
  • Suszenie mokrych części
  • Czyszczenie części obrabianych
  • Rozkład ciepła w formach/piecach
  • Wentylowanie przestrzeni zamkniętych
  • Usuwanie oparów ze zbiorników



Wykonania materiałowe

EXAIR wytwarza specjalne wzmacniacze przepływu powietrza dostosowane do wymagań specjalnych zastosowań. Wzmacniacz przepływu powietrza do wysokich temperatur model 121021 (pokazany z lewej strony) został opracowany w celu doprowadzania gorącego powietrza na powierzchnie wymagające równomiernego nagrzewania w piecu. Wzorowany na wzmacniaczu przepływu powietrza Super, wzmacniacz do wysokich temperatur jest najwydajniejszy w doprowadzaniu dużych ilości gorącego powietrza do punktów, które zazwyczaj pozostają chłodne. Ta specjalna konstrukcja została zaprojektowana do środowisk o temperaturze do 374°C, a jej powierzchnia jest chroniona przed obciążeniem cieplnym przez proces powlekania wg wymagań wojskowych (opracowany dla przemysłu lotniczego), umożliwiając łatwy demontaż w celu wymiany podkładek lub czyszczenia.



Specjalny wzmacniacz przepływu powietrza z wlotem rowkowanym montowanym do rury ssawnej odpylacza i zabezpieczonym śrubami ustalającymi. Wylot jest łatwo łączony do istniejącego systemu odpylającego lub może być skierowany do worka filtracyjnego.



Wkładka teflonowa została użyta w regulowanych wzmacniaczach przepływu powietrza ze stali nierdzewnej, aby pomóc w zassaniu kleistego materiału z procesu i zapobiec jego osadzaniu na wzmacniaczu.



Inna wersja ze stali nierdzewnej do montażu kołnierzowego  została opracowana jako wspomaganie wentylatora do odprowadzania gorących spalin z pieca. W przypadku awarii zasilania, ten specjalny wzmacniacz może szybko odprowadzić dymy, które mogłyby zaszkodzić znajdującym się w pobliżu pracownikom.



Porównanie wzmacniaczy przepływu powietrza

 Wydajność

Poziom hałasu

 Kołnierz montażowy

Regulacja przepływu

Zakres temp.

 Zastosowanie

w warunkach korozyjnych

Wzmacniacz Super

Duża

Mały

Tak

Za pomocą  wkładek

135°C

Nie

Regulowany wzmacniacz z aluminium

Średnia

Zmienny

Nie

Płynna
(bez wkładek)

135°C

Nie

Regulowany wzmacniacz ze stali nierdzewnej

Średnia

Zmienny

Nie

Płynna
(bez wkładek)

 204°C

Tak

Wzmacniacz do wysokich temp.

Duża

Mały

Nie

Za pomocą wkładek

 374°C

Tak





Który wzmacniacz jest najlepszy do Twojego zastosowania

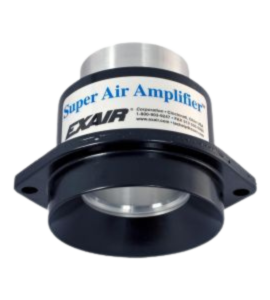

Wzmacniacze przepływu powietrza Super Air Amplifiers™

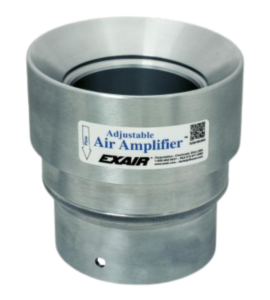

Regulowane wzmacniacze przepływu powietrza™

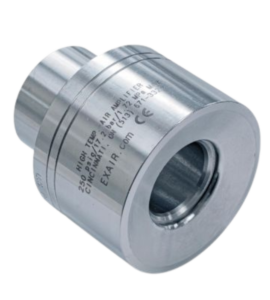

Wzmacniacze przepływu powietrza do wysokich temperatur





ANALIZA PRZYPADKU I: Wzmacniacz przepływu powietrza Super chłodzi odlewy żeliwne

Problem: Odlewnia, która wytwarza odlewy żeliwne dla przemysłu motoryzacyjnego ma problem z pewnymi gorącymi częściami, które spowalniają ich produkcję. Po zalaniu, odlewy podlegają stopniowemu chłodzeniu, przemieszczając się wzdłuż przenośnika o długości 60 m. Na końcu, przenośnik wibracyjny rozbija formę piaskową, aby umożliwić wyjęcie  odlewu. Normalnie, operator mógłby chwycić część specjalnymi rękawicami i wyszlifować ostre krawędzie. Jednakże, niektóre odlewy takie jak wały korbowe, obudowy dyferencjału i elementy przekładni pozostają zbyt długo nagrzane uniemożliwiając ich dalszą obróbkę. Operator musi czekać dziesięć minut na ich ostygnięcie.

Rozwiązanie: Zainstalowano 5 wzmacniaczy przepływu powietrza Super model 120022 2" (51mm) nad przenośnikiem wibracyjnym. Duży strumień wyjściowy powietrza z każdego wzmacniacza Super szybko chłodzi części bez powodowania wstrząsu (brak pęknięć lub  defektów spowodowanych za szybkim chłodzeniem). Po dotarciu części na koniec przenośnika, operator może natychmiast kontynuować obróbkę. Przestój został całkowicie wyeliminowany.

Komentarz: Ten producent prawie zrezygnował ze znalezienia rozwiązania chłodzenia, ponieważ wentylatory i dmuchawy, które były próbowane w przeszłości wniosły niewielką poprawę. Nasze wzmacniacze przepływu powietrza Super znacznie zmniejszyły czas chłodzenia. W rezultacie, zainstalowano je na drugiej linii. Niskonakładowe wzmacniacze Super są kompaktowe, przenośne i nie mają części ruchomych, które podlegają zużyciu (co stanowi idealne rozwiązanie w zapylonej odlewni). Opatentowana konstrukcja zapewnia najwyższe możliwe objętości powietrza wyjściowego przy najniższym zużyciu sprężonego powietrza.

Rozwiązanie: Zainstalowano 5 wzmacniaczy przepływu powietrza Super model 120022 2" (51mm) nad przenośnikiem wibracyjnym. Duży strumień wyjściowy powietrza z każdego wzmacniacza Super szybko chłodzi części bez powodowania wstrząsu (brak pęknięć lub  defektów spowodowanych za szybkim chłodzeniem). Po dotarciu części na koniec przenośnika, operator może natychmiast kontynuować obróbkę. Przestój został całkowicie wyeliminowany.

Komentarz: Ten producent prawie zrezygnował ze znalezienia rozwiązania chłodzenia, ponieważ wentylatory i dmuchawy, które były próbowane w przeszłości wniosły niewielką poprawę. Nasze wzmacniacze przepływu powietrza Super znacznie zmniejszyły czas chłodzenia. W rezultacie, zainstalowano je na drugiej linii. Niskonakładowe wzmacniacze Super są kompaktowe, przenośne i nie mają części ruchomych, które podlegają zużyciu (co stanowi idealne rozwiązanie w zapylonej odlewni). Opatentowana konstrukcja zapewnia najwyższe możliwe objętości powietrza wyjściowego przy najniższym zużyciu sprężonego powietrza.



ANALIZA PRZYPADKU II: Ryczący bananowy oddech

Problem: Firma, która projektuje duże atrakcje do parków rozrywki wykonała ogromnego goryla, aby zadziwić gości. Animatorzy chcieli, aby przewymiarowany goryl wyglądał jak najbardziej na żywego. Aby to osiągnąć, zastosowano szereg silników i siłowników, które miały sprawić, żeby ruch oczami, rękami, ramionami i torsem wyglądał realistycznie. Zainstalowano również duży system głośników do odtwarzania próbki audio głośnego ryku, który pasował do jego mamuciego rozmiaru. Ostatnim szlifem było znalezienie sposobu na stworzenie mocnego podmuchu powietrza, który pachniałby bananami po każdym otwarciu dużego pyska przez goryla. Próby użycia dmuchawy elektrycznej okazały się niepomyślne z powodu hałasu i niemożności uzyskania natychmiastowego podmuchu powietrza.

Rozwiązanie: Zainstalowano zbiornik z ekstraktem bananowym w jego brzuchu i połączono  go z pyskiem za pomocą wzmacniacza przepływu powietrza Super model 120028 8" (203 mm). Po zajęciu przez widzów swoich miejsc, czujnik aktywuje elektronikę, uruchamiając „stary bananowy oddech” (nazwa nadana przez projektantów). Szybkiemu ruchowi w kierunku tłumu towarzyszy otwarcie jego pyska i wzmacniacz przepływu powietrza Super doprowadza na nich natychmiastowy podmuch powietrza o dużej prędkości (wypełniony oparami bananowymi).

Komentarz: Dlaczego inżynierowie wybrali wzmacniacz przepływu powietrza Super? Po pierwsze, prostota. Nie ma żadnych części ruchomych, które podlegają zużyciu lub wymagają konserwacji. Wzmacniacz wykorzystuje jedynie filtrowane sprężone powietrze jako źródło zasilania. Po drugie, duży natychmiastowy podmuch strumienia powietrza o dużej objętości i dużej prędkości, którego nie można było otrzymać za pomocą dmuchawy lub dyszy powietrznych. Jeśli chodzi o efekty specjalne, wzmacniacze przepływu powietrza Super stanowią rozwiązanie. Jeżeli podczas oglądania filmów lub wizyty w parku rozrywki ujrzysz efekty w postaci szybko poruszającej się mgły, dymu lub latające przedmioty w powietrzu, istnieje prawdopodobieństwo, że używany jest wzmacniacz przepływu powietrza Super.



ANALIZA PRZYPADKU III: Odkurzanie wiórów i trocin drzewnych

Problem: Producent klimatyzatorów zakupił nową pilarkę ramieniową do swojego działu eksportu, jedynie po to by odkryć, że istniejący system podciśnieniowy nie może usunąć  trocin i wiórów. Stworzyło to codzienny problem czyszczenia w dziale.

Rozwiązanie: Wokół pilarki ramieniowej została zainstalowana osłona z blachy. Koniec ssawny wzmacniacza przepływu powietrza Super model 120024 4" (102mm) został podłączony do osłony. (Elektrozawór załączał wzmacniacz tylko podczas operacji cięcia, minimalizując zużycie sprężonego powietrza.) Elastyczny wąż transportował trociny i wióry do 200-litrowej beczki i problem czyszczenia został wyeliminowany.

Komentarz: Wzmacniacze przepływu powietrza Super stanowią niedrogą, kompaktową, przenośną i bezobsługową alternatywę dla elektrycznych systemów podciśnieniowych, które szybko się zużywają. Brak części ruchomych oznacza bezproblemową pracę. Ktoś może zapytać dlaczego nie został użyty liniowy generator podciśnienia firmy EXAIR do tego zastosowania. Przenośniki z liniowymi generatorami podciśnienia stwarzają duże możliwości przesyłania za pomocą szeregu dysz kierunkowych skierowanych na wylot. Konstrukcja ta jest odporna na ciśnienie wsteczne podczas transportu na duże odległości. One nie odkurzają w dużej objętości powietrza. Wzmacniacze przepływu powietrza Super stosują opatentowaną konstrukcję EXAIR do wytwarzania strumienia powietrza o dużej objętości w urządzeniu (co jest wymagane, ponieważ unoszące się w powietrzu trociny są na dużym obszarze). Wlot ssawny jest większy od końcówki wylotowej. Wzmacniacze przepływu powietrza Super są mniej odporne na ciśnienie wsteczne na wylocie. Nie stanowiło to problemu tutaj, ponieważ wąż transportujący trociny do beczki miał jedynie długość 3m.



ANALIZA PRZYPADKU IV: Czyszczenie miski skrzyni biegów

Problem: Nowo zaprojektowana miska skrzyni biegów stwarzała mnóstwo problemów w czyszczeniu dla odlewnika. Ponieważ konfiguracja obejmowała kanały i ślepe otwory, jak również gładkie powierzchnie, do prawidłowego oczyszczenia wymagany był „ukształtowany” strumień powietrza. Żadne pojedyncze urządzenie pneumatyczne nie mogło sprostać tej potrzebie. Rozważano szereg otwartych rurek miedzianych i rur z otworami, ale zostały one odrzucone jako za głośne i za drogie w eksploatacji. Dmuchawa nie stanowiła opcji ze względu na wysoką cenę zakupu, duże koszty konserwacji i częste przestoje.

Rozwiązanie: Dzięki pomocy naszego Inżyniera ds. Zastosowań, firma opracowała system czyszczący obejmujący szereg produktów pneumatycznych EXAIR. 2 regulowane dysze strumieniowe model 6019, ze ścieśnionym strumieniem powietrza, czyściły ślepe otwory. 2 wzmacniacze przepływu powietrza Super model 120022 2" (51 mm) czyściły kanały. Standardowy nóź powietrzny model 2012 12" (305 mm) był umieszczony pod przenośnikiem z siatki drucianej w celu czyszczenia odlewu od spodu.

Komentarz: Nie ma wątpliwości, że odlew mógł zostać równie dobrze oczyszczony przez zaczepienie wiązki otwartych rurek miedzianych i skierowanie ogromnych ilości powietrza na niego. Ale po jakim koszcie? EXAIR wytwarza szereg produktów pneumatycznych, ponieważ części mają różne kształty i rozmiary. Nasze produkty działają przy zużyciu powietrza i poziomie hałasu, które stanowią ułamek tego co towarzyszy otwartym strumieniom powietrza. Jeżeli potrzebujesz wyczyścić, ochłodzić lub wysuszyć za pomocą powietrza i chciałbyś zminimalizować koszty i decybele, EXAIR może pomóc.



ANALIZA PRZYPADKU V: Czyszczenie tarcz hamulcowych

Problem: Zakład motoryzacyjny, który wytwarza tarcze hamulcowe miał problemy z gromadzeniem wiórów wewnątrz części. Próbowano rurki na sprężone powietrze spłaszczonej na końcu z małym sukcesem. Skutkowało to dużym zużyciem sprężonego powietrza, dużym poziomem hałasu i zagrożeniem dla pracowników.



Rozwiązanie: Wzmacniacz przepływu powietrza Super model 120021 1-1/4" (32mm) zastąpił rurkę. Zapewnił on większy strumień powietrza, zużywał mniej sprężonego powietrza, znacznie obniżył poziom hałasu i nie zatykał się.

Komentarz: Wygięta lub przewiercona rurka stanowi niedrogie i łatwe do wykonania rozwiązanie. Jednakże, ten początkowy koszt pozostaje w cieniu wysokiego zużycia energii; otwory mogą się blokować i poziom hałasu jest nadmierny, co stanowi naruszenie przepisów OSHA. Wzmacniacze przepływu powietrza Super są kompaktowe i niezawodne, ponieważ nie mają części ruchomych, które podlegają zużyciu. Nasza opatentowana konstrukcja przemieszcza największy możliwy strumień powietrza przy zużyciu najmniejszej ilości sprężonego powietrza. Niski poziom hałasu stanowi kolejną zaletę!



ANALIZA PRZYPADKU VI: Chłodzenie odkuwek stalowych

Problem: Korbowody są kute na gorąco i odstawiane jako nagrzane do temp. 980°C na przenośnik, na którym są kontrolowane pod kątem nadmiernej zgorzeliny. Procedury kontrolne wymagają, aby odkuwki ochłodziły się do „stanu czarnego” tj. temperatury około 815°C przed rozpoczęciem tej kontrolą jakości. Części były kute parami w cyklu dziesięciosekundowym. Jednakże, czas chłodzenia powietrzem otoczenia przekraczał trzy minuty. Ponieważ długość przenośnika była niewystarczająca dla zapewnienia odpowiedniej przerwy na chłodzenie między stanowiskiem kucia i kontroli, cierpiało na tym tempo produkcji.

Rozwiązanie: Dziesięć wzmacniaczy przepływu powietrza Super model 120022 2" (51mm) zostało zainstalowanych nad przenośnikiem. Ciśnienie powietrza zostało ustawione na 4,1 bar (60 PSIG) w celu ograniczenia zużycia sprężonego powietrza. Wytworzony przez wzmacniacze strumień powietrza o dużej objętości i dużej prędkości ograniczył czas chłodzenia i wymaganą długość przenośnika o 50%.

Komentarz: Dlaczego wybrano wzmacniacze przepływu powietrza Super zamiast wentylatorów lub dmuchaw w tym zastosowaniu? Po pierwsze, prostota. Wzmacniacze przepływu powietrza nie posiadają części ruchomych i pracują niezawodnie w nieprzyjaznym środowisku. Po drugie, koszt. Zakup dziesięciu wzmacniaczy przepływu powietrza Super stanowił ułamek kosztu systemu chłodzenia składającego się z dmuchaw.



Elektroniczny sterownik przepływu

EFC jest elektronicznym sterownikiem przepływu, który znacznie redukuje koszty sprężonego powietrza przez jego wyłączanie gdy nie ma żadnej części. Sterownik ogranicza zużycie sprężonego powietrza do operacji czyszczenia, suszenia, chłodzenia, transportowania i eliminowania ładunków elektrostatycznych. Sterownik stanowi połączenie fotokomórki i sterowania czasowego, które ogranicza zużycie sprężonego powietrza przez jego wyłączanie gdy nie ma żadnej części. Kliknij tutaj, aby uzyskać więcej informacji.



Dostępne są zestawy podkładek regulujących wielkość szczeliny powietrznej - dotyczy wzmacniaczy przepływu powietrza Super.
