Czy kiedykolwiek miałeś do czynienia z rozpylaniem cieczy? Jeśli tak chcemy przedstawić Ci dwa modele dysz rozpylających. Zacznijmy od tego, że wszystkie dysze rozpylające Exair są wykonane ze stali nierdzewnej, dzięki czemu zostały przygotowane do pracy z cieczami.

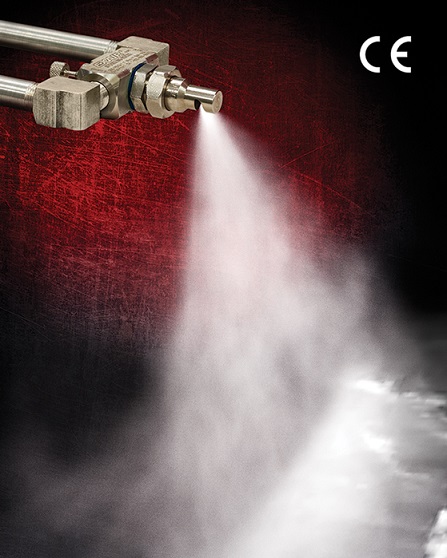

Pierwszy model to dysza z mieszaniem wewnętrznym o płaskim strumieniu AD1010SS.

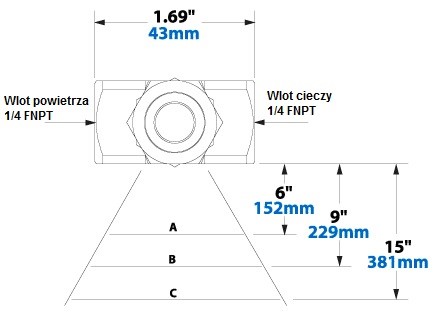

Jak sama nazwa wskazuje tworzy płaski strumień, który wychodzi z dyszy prostopadle do podłączenia cieczy i sprężonego powietrza (zdjęcie powyżej). Dzięki niewielkim rozmiarom dysza świetnie nadaje się do zastosowań z ograniczoną przestrzenią. Model AD1010SS jest idealnym wyborem do powlekania wnętrza obudów lub kanałów. Dysza rozpyla ciecze o lepkości do 300 Cp a powietrze i ciecz są mieszane wewnątrz. Model AD1010SS przeznaczony jest do zastosowań zasilanych ciśnieniowo, nie wymagających niezależnego sterowania powietrzem i cieczą. To oznacza, że jeśli zmienimy ciśnienie powietrza lub cieczy zmienia się kształt strumienia i jego objętość. W tabeli poniżej zamieszczono informacje dotyczące ciśnień, objętości i rozmiarów strumienia.
| Wymiary strumienia – model 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
| Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AD1010SS | 12 | 0.8 | 10 | 0.7 | 9 | 23 | 14 | 36 | 16 | 41 | 91 |
| 22 | 1.5 | 20 | 1.4 | 11 | 28 | 13 | 33 | 16 | 41 | 107 | |
| 34 | 2.3 | 30 | 2.1 | 8 | 20 | 12 | 30 | 16 | 41 | 114 | |
| 46 | 3.2 | 40 | 2.8 | 9 | 23 | 12 | 30 | 15 | 38 | 122 | |
| 70 | 4.8 | 60 | 4.1 | 12 | 30 | 15 | 38 | 18 | 46 | 107 | |
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
| AD1010SS | 6 | 0.4 | 11.5 | 41 | 14 | 1.0 | 15.1 | 66 | 22 | 1.5 | 17.6 | 90 |
| 8 | 0.6 | 10.1 | 50 | 18 | 1.2 | 12.4 | 82 | 26 | 1.8 | 15.4 | 105 | |
| 10 | 0.7 | 8.3 | 59 | 20 | 1.4 | 11.0 | 91 | 30 | 2.1 | 12.9 | 122 | |
| 12 | 0.8 | 6.9 | 69 | 22 | 1.5 | 8.9 | 101 | 34 | 2.3 | 10.4 | 140 | |

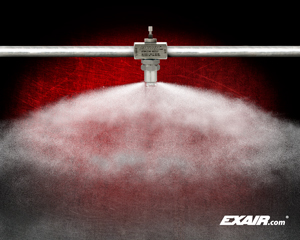

Drugi z modeli, który chcemy omówić to AT1010SS z mieszaniem wewnętrznym i strumieniem o pustym stożku. Ten model jest odpowiedni do aplikacji, w których ciecz musi być rozpylana równomiernie w każdym kierunku. Dysze o strumieniu 360o są idealne tam, gdzie wymagana jest gładka, równomierna powłoka. Podobnie jak model AD1010SS model AT1010SS rozpyla ciecze o lepkości do 300 Cp oraz jest przeznaczony do zastosowań zasilanych ciśnieniowo. W tabelach poniżej znajdują się szczegółowe informacje.
| Wymiary strumienia – model 1/4 NPT | |||||||
| Model | Ciśnienie | Średnica | |||||
| Powietrze psi/bar |
Ciecz psi/bar |
||||||
| cal | cm | ||||||
| AT1010SS | 20 | 1.4 | 10 | 0.7 | 36 | 91 | |
| 34 | 2.3 | 20 | 1.4 | 39 | 99 | ||
| 50 | 3.4 | 30 | 2.1 | 44 | 112 | ||
| 60 | 4.1 | 40 | 2.8 | 49 | 124 | ||
| 85 | 5.9 | 60 | 4.1 | 53 | 135 | ||
| Wymiary strumienia – model 1/2 NPT | |||||||
| Model | Ciśnienie | Średnica | |||||
| Powietrze psi/bar |
Ciecz psi/bar |
||||||
| cal | cm | ||||||
| AT5010SS | 16 | 1.1 | 10 | 0.7 | 56 | 142 | |
| 42 | 2.9 | 30 | 2.1 | 112 | 284 | ||
| 56 | 3.9 | 40 | 2.8 | 144 | 366 | ||
| 80 | 5.5 | 60 | 4.1 | 156 | 396 | ||
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
| AT1010SS | 20 | 1.4 | 16.8 | 121 | 34 | 2.3 | 27.5 | 182 | 50 | 3.4 | 30.6 | 251 |
| 24 | 1.7 | 9.7 | 150 | 38 | 2.6 | 19.6 | 206 | 56 | 3.9 | 20.3 | 285 | |
| 26 | 1.8 | 7.5 | 162 | 42 | 2.9 | 13.5 | 231 | 60 | 4.1 | 15.7 | 303 | |
| 28 | 1.9 | 5.9 | 176 | 48 | 3.3 | 7.8 | 264 | 70 | 4.8 | 7.4 | 356 | |
Jeśli potrzebujesz informacji na temat dysz rozpylających Exair lub innych związanych z produktami dedykowanymi do sprężonego powietrza skontaktuj się z nami.
