Jak wybrać odpowiedni spust kondensatu?

Jeśli masz podobne zastosowanie i chciałbyś dowiedzieć się więcej,

zadzwoń 501 642 025 lub napisz biuro@pneuma.pl

DSC01967-1-811x372-1

W rurociągu pneumatycznym oprócz powietrza znajduje się woda w postaci pary wodnej wraz z mgłą olejową pochodzącą ze środowiska zewnętrznego i cząstkami oleju z samej sprężarki. Aby otrzymać wymaganą jakość sprężonego powietrza, potrzebujemy wyeliminować z niego inne zanieczyszczenia.



Kondensat (emulsja substancji płynnych) ma postać płynnej substancji o konsystencji gęstej cieczy. Najczęściej gromadzi się w zbiornikach filtrów sprężonego powietrza i separatorów cyklonowych, zbiornikach ciśnieniowych i zbiornikach osuszaczy chłodniczych oraz najniższych punktach instalacji pneumatycznych. Nieodprowadzony poprawnie kondensat nie tylko zanieczyści np. powierzchnię osuszaną/oczyszczaną sprężonym powietrzem, ale także negatywnie wpłynie na środowisko i pracowników, oraz na działanie i eksploatację elementów pneumatyki.



Jeśli borykasz się z którymś z poniższych problemów, powietrze z którego korzystasz wymaga dokładniejszej filtracji oraz wydajniejszego odprowadzenia kondensatu z instalacji pneumatycznej.

  • Zabrudzona/zatłuszczona powierzchnia po odmuchu sprężonym powietrzem
  • Zatkane/niewydajnie pracujące zawory rozdzielające, dysze i pistolety pneumatyczne
  • Szybkie zanieczyszczanie się wkładów filtracyjnych i tłumików hałasu
  • Uszkodzone elementy uszczelniające
  • Korozja powierzchni wewnętrznej instalacji pneumatycznej i zbiorników ciśnieniowych
  • Uszkodzenia osuszaczy
  • Zanieczyszczenie podłóg i innych powierzchni w pobliżu odmuchu / w miejscach dystrybucji systemu sprężonego powietrza
  • Zanieczyszczenie ścieków olejem
  • Uszkodzenia lub błędne wskazania manometrów, przetworników i innych elementów pomiarowych i elektronicznych
  • Nieprzyjemny zapach podczas odmuchu



Warto pamiętać o tym, że kondensat nie może być bezpośrednio odprowadzany do kanalizacji.

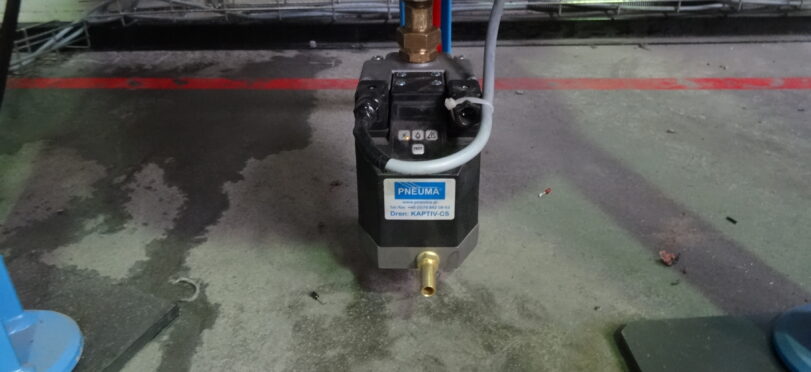

Spusty kondensatu służą do zrzutu kondensatu z filtrów sieciowych, osuszaczy, sprężarek powietrza, zbiorników, separatorów lub chłodnic sprężonego powietrza.

Wyróżniamy 4 rodzaje:


mcd-150x150-1

Z naszego doświadczenia wiemy, że najlepiej sprawdzają się automatyczne i czasowe dreny kondensatu. Nie wymagają pilnowania, aby opróżnić kondensat ręcznie, co skutecznie zapobiega jego przedostaniu się do instalacji pneumatycznej.

Każde uruchomienie spustu kondensatu powoduje spadek ciśnienia w instalacji, co pociąga za sobą konieczność doprężenia powietrza w instalacji przez sprężarkę. W przypadku małej objętości zbiorników filtrów, przy dużej zawartości wody w instalacji, źle dobrany spust kondensatu spowoduje ich szybkie zapełnienie.



Dobór odpowiedniego drenu zależy od wielu czynników takich jak:

  • Przepływ sprężonego powietrza
  • Maksymalne ciśnienie
  • Miejsce instalacji drenu kondensatu ? pozwoli oszacować nam ilość kondensatu, który będzie wymagał odprowadzenia, co pomoże wybrać pomiędzy drenem ręcznym, automatycznym lub czasowym.



Chętnie pomożemy dobrać odpowiedni dren, w tym celu zapraszamy do kontaktu z nami. Najpopularniejsze dreny wśród naszych klientów posiadamy dostępne z magazynu.
