Sprężarki do laserów HSC LASER

Sprężarki HSC LASER to wysokociśnieniowe, olejowe sprężarki śrubowe dedykowane do pracy z laserami tnącymi i aplikacjami przemysłowymi o zmiennych warunkach pracy. Wysoka wydajność powietrza przy stabilnym ciśnieniu do 20 bar zapewnia niezawodne i ciągłe zasilanie narzędzi laserowych. Nowoczesna konstrukcja z trwałym blokiem śrubowym oraz efektywnym systemem filtracji i chłodzenia ogranicza straty i koszty eksploatacji. Kompaktowa budowa i łatwy dostęp do komponentów ułatwiają serwis i obsługę w zakładach produkcyjnych.

Sprężarki HSC LASER to wysokociśnieniowe, olejowe sprężarki śrubowe dedykowane do laserów tnących CNC i wymagających aplikacji przemysłowych, zapewniające stabilne i efektywne źródło sprężonego powietrza dla profesjonalnych procesów obróbki. Urządzenia z serii HSC LASER oferują maksymalne ciśnienie robocze do 20 bar oraz szeroki zakres wydajności powietrza 0,55-4,58 m³/min, dzięki czemu idealnie sprawdzają się nawet w intensywnych zastosowaniach produkcyjnych. Kompaktowa konstrukcja oraz solidny blok śrubowy gwarantują długotrwałą i bezawaryjną pracę, ograniczając przestoje i koszty eksploatacji.

Sprężarki HSC LASER zostały zaprojektowane z myślą o wydajności i niezawodności – nowoczesny stopień śrubowy z zoptymalizowanym profilem wirników minimalizuje straty powietrza, a klasa silnika IE3 zapewnia wysoką efektywność energetyczną bez kompromisów w mocy. Solidne separatory oleju utrzymują zawartość oleju w sprężonym powietrzu na niskim poziomie 1-3 mg/m³, co wpływa na jakość powietrza i bezpieczeństwo procesów produkcyjnych.

Nowoczesny panel sterowania z obsługą Modbus oraz system Master/Slave umożliwia zarządzanie grupą sprężarek, co jest szczególnie przydatne w większych instalacjach przemysłowych. Dodatkowo sprężarki HSC LASER dostępne są także w wersjach wyposażonych w zbiornik i osuszacz powietrza, co ułatwia ich integrację z systemami instalacji sprężonego powietrza na hali produkcyjnej.

Zalety

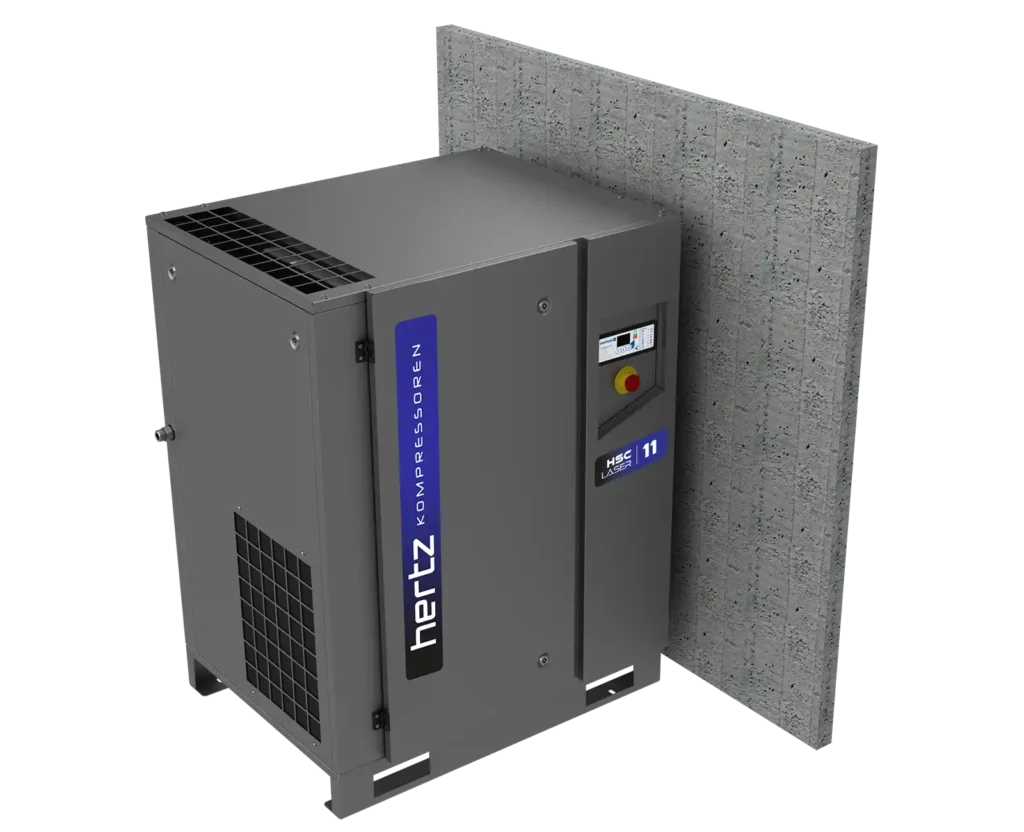

✔ Zabudowa z pełnymi osłonami bocznymi umożliwia ustawienie sprężarki bezpośrednio przy ścianie, co zapewnia wygodny dostęp serwisowy, łatwą konserwację i obsługę. (22 kW i poniżej)

✔ Zoptymalizowana komora ssania oraz izolowany wlot chłodnego powietrza zwiększają efektywność energetyczną sprężarki. (30 kW i powyżej)

Główne Cechy

✔ Nowej generacji stopień śrubowy i silnik

✔ Elektroniczne sterowanie pracy sprężarki

✔ Łatwa instalacja i szybkie uruchomienie dzięki kompaktowej konstrukcji

✔ Ciśnienie robocze do 20 bar, idealne do aplikacji laserowych

✔ Wersje na zbiorniku i z osuszaczem (22 kW i poniżej)

11-37 kW 14,5-16-20 bar 0,55-4,58 m³/min

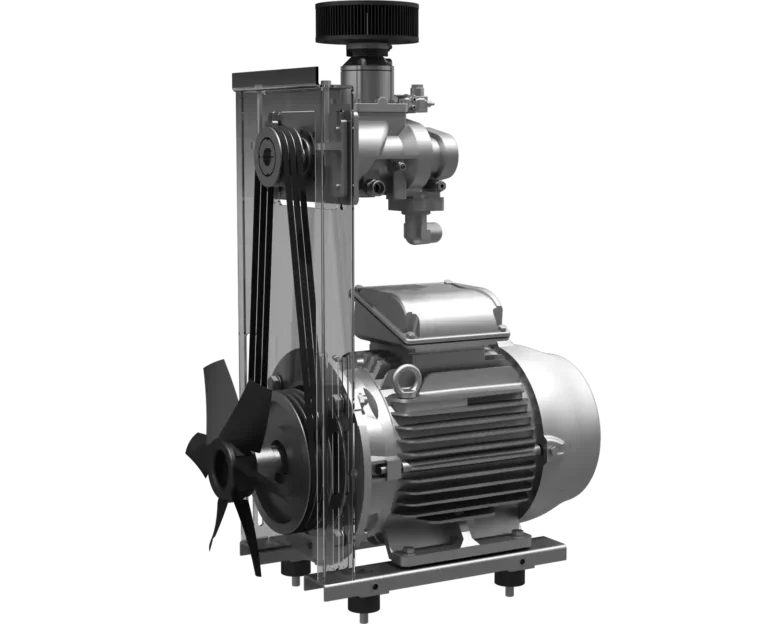

Stopień śrubowy

✔ Trwały stopień śrubowy zapewniający wysoką wydajność powietrza, indywidualnie dobrany do zapotrzebowania każdego modelu

✔ Przystosowany do pracy w wysokich temperaturach otoczenia, gwarantujący niezawodność

✔ Produkcja sprężonego powietrza z mniejszymi stratami dzięki nowym profilom wirników

✔ Nowej generacji łożyska o zwiększonej nośności

✔ Niskie koszty serwisowania i wymiany komponentów

Silnik główny i układ napędowy

✔ Silnik elektryczny klasy sprawności IE3

✔ Rozruch gwiazda–trójkąt

✔ Napęd pasowo-kołowy

✔ Łatwy w obsłudze napinacz pasów

✔ Tuleja koła pasowego umożliwiająca szybki i prosty serwis

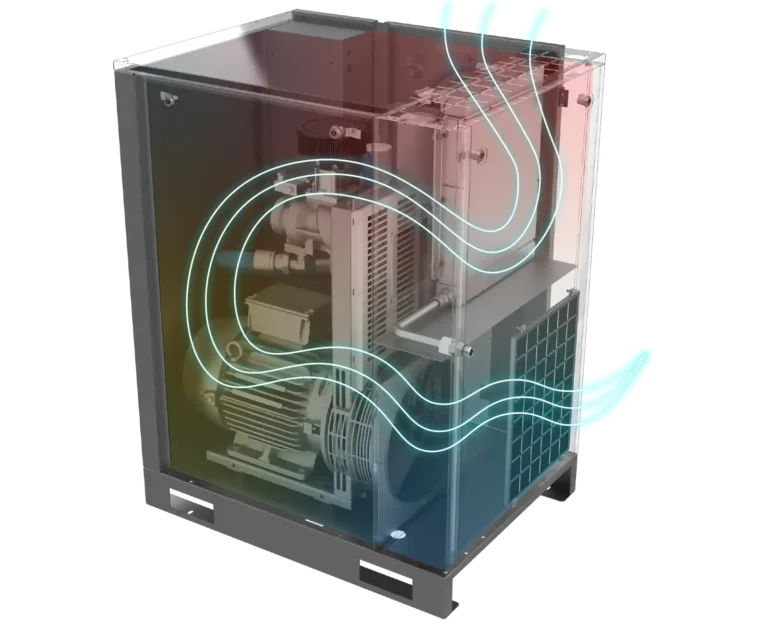

Układ chłodzenia

✔ Minimalne zapotrzebowanie na miejsce dzięki cichej i wydajnej osiowej wentylacji, sprzężonej bezpośrednio z silnikiem głównym (22 kW i poniżej)

✔ Dodatkowy wentylator osiowy sterowany temperaturą (30 kW i powyżej)

✔ Chłodnica odporna na wysokie ciśnienie

Separator oleju

✔ Separatory o wydłużonej żywotności, obniżające koszty eksploatacji

✔ Wysokowydajne elementy separacyjne, ograniczające zawartość oleju w sprężonym powietrzu do 1–3 mg/m³, zapewniające wysoką jakość powietrza

✔ Separator typu spin-on – łatwy montaż, demontaż i wymiana

Filtr powietrza

✔ Dwustopniowa filtracja powietrza (filtracja wstępna i dokładna) (18 kW i powyżej)

✔ Skuteczność separacji cząstek 99,9% do 3 mikronów

✔ Niskie straty ciśnienia

✔ Łatwa konserwacja i długa żywotność filtra

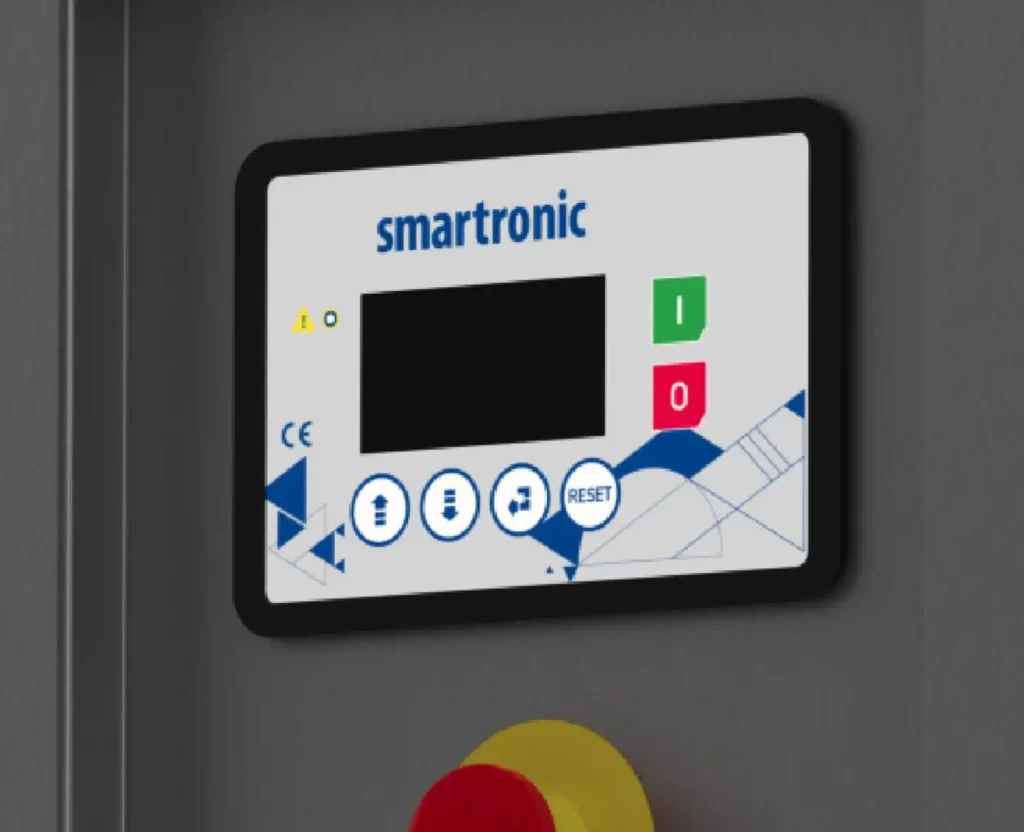

Sterownik

✔ Możliwość zsynchronizowanej pracy sprężarek w układzie Master / Slave (do dwóch urządzeń) bez konieczności stosowania zewnętrznego sterownika nadrzędnego

✔ Wewnętrzna komunikacja Modbus

✔ Przyjazny interfejs użytkownika na ekranie sterownika

✔ Rejestr alarmów – zapis ostatnich 20 zdarzeń

✔ Komunikaty serwisowe oraz historia obsługi i konserwacji

11-37 kW 14,5-16-20 bar 0,55-4,58 m³/min

Model	Ciśnienie (bar)	Wydajność*	Moc silnika kW/HP	Przyłącze	Wymiary (mm) długość x szerokość x wysokość		Waga (kg)		Zbiornik powietrza
					standard	zbiornik + osuszacz	standard	zbiornik + osuszacz
HSC LASER 11	14,5	0,99	11/15	G3/4″	962 x 732 x 1200	1880 x 732 x 1700	295	470	250L
	16	0,79						470
	20	0,55						495
HSC LASER 15	14,5	1,48	15/20	G3/4″	962 x 732 x 1200	1880 x 732 x 1700	315	490	250L
	16	1,38						490
	20	1,02						515
HSC LASER 18,5	14,5	1,76	18.5/25	G3/4″	1039 x 948 x 1462	2135 x 1200 x 2010	425	835	500L
	16	1,63							500L
	20	1,17							2x250L
HSC LASER 22	14,5	2,31	22/30	G3/4″	1039 x 948 x 1462	2135 x 1200 x 2010	465	900	500L
	16	2,15							500L
	20	1,66							2x250L
HSC LASER 30	14,5	3,51	30/40	G1 1/4″	1135 x 1035 x 1600	–	665	–	–
	16	3,22
	20	2,51
HSC LASER 37	14,5	4,58	37/50	G1 1/4″	1135 x 1035 x 1600	–	725	–	–
	16	4,23
	20	3,34
– Wydajność urządzenia mierzona w warunkach, które obejmują absolutne ciśnienie powietrza 1 bar, wilgotność względną %0, temperaturę powietrza na wlocie 20°C, ustawioną temperaturę zaworu termostatycznego 71°C i zastosowanie oleju Smartoil. – Hertz Kompressoren zastrzega sobie prawo do wprowadzania zmian w swoich produktach i specyfikacjach bez wcześniejszego powiadomienia. * Dotyczy swobodnego przepływu powietrza mierzonego zgodnie z normą ISO 1217:2009, załącznik E.
