Spusty kondensatu LD101 – LD202

Urządzenia z wbudowanym zbiornikiem z czujnikiem poziomu kondensatu, który jest kontrolowany przez inteligentny układ elektroniczny. Wszystkie funkcje drenów są widoczne na panelu sterowniczym. Przycisk testowy również jest umieszczony na panelu sterowniczym i służy do ręcznego opróżniania drenu.

Nowa seria LogiDrain została zaprojektowana do rozwiązywania problemów związanych z odprowadzaniem kondensatu w zakładach produkcyjnych i systemach dystrybucji sprężonego powietrza.



Nowoczesna technologia pozwala na odprowadzanie kondensatu bez żadnych strat sprężonego powietrza.



Produkty LogiDrain uruchamiają się, gdy kondensat osiągnie maksymalny poziom. Czujnik wysyła sygnał do elektrozaworu, następuje opróżnienie kondensatu do poziomu „A” (wartość minimalna) aby zapobiec stratom sprężonego powietrza. W przypadku awarii układ elektroniczny odblokowuje elektrozawór poprzez przeprowadzenie wymuszonych serii otwierania / zamykania. Jeśli ten proces nie wystarczy uruchamia się funkcja „alarm” w celu powiadomienia personelu obsługi o awarii.



Seria LogiDrain obejmuje wiele modeli podzielonych ze względu na wartości przepływu. Wszystkie modele są przystosowane do pracy z każdym typem kondensatu (nawet z bardziej korozyjnymi i z wysoką zawartością oleju). Wbudowany, łatwy do czyszczenia filtr zabezpiecza elektrozawór przed zatkaniem.



LD 101 Compact LD 101 / LD 101L * LD 200 / LD 200L * LD 202 / LD 202L *
Zasilanie (+/-10%) 230 V

(50/60 Hz) /
24 V
(50/60 Hz) /
24 V dc

230 V

(50/60 Hz) /
24 V
(50/60 Hz) /
24 V dc

230 V

(50/60 Hz) /
24 V
(50/60 Hz) /
24 V dc

230 V

(50/60 Hz) /
24 V
(50/60 Hz) /
24 V dc

Moc 10 VA 10 VA 10 VA 10 VA
Zestyk alarmowy Zestyk NC/NO: 240V Ac max – 1A / 30V Dc max – 1A Zestyk NC/NO: 240V Ac max – 1A / 30V Dc max – 1A Zestyk NC/NO: 240V Ac max – 1A / 30V Dc max – 1A Zestyk NC/NO: 240V Ac max – 1A / 30V Dc max – 1A
Ciśnienie robocze 0,2-16 bar 0,2-16 bar 0,2-16 bar 0,2-16 bar
Temperatura pracy +1/+60 °C +1/+60 °C +1/+60 °C +1/+60 °C
Zabezpieczenie IP65 IP65 IP65 IP65
Podłączenie elektryczne EN 175301-803 Type B

(ex DIN 43650)  (w zestawie)

EN 175301-803 Type B

(ex DIN 43650)

(w zestawie)

EN 175301-803 Type B

(ex DIN 43650)

(w zestawie)

EN 175301-803 Type B

(ex DIN 43650)

(w zestawie)

Podłączenie alarmu M12 kod A czteropolowy

(brak w zestawie)

M12 kod A czteropolowy

(brak w zestawie)

M12 kod A czteropolowy

(brak w zestawie)

M12 kod A czteropolowy

(brak w zestawie)

Przepływ nominalny (m3/min) 6,3 7,5 15 30
Nominalna wydajność drenu (l/h) 3,3 5 10 20
Maksymalna wydajność drenu (l/h) 10 15 20 35
Maksymalna wydajność kompresora (m3/min) 6,3 7,5 15 30
Maksymalna wydajność osuszacza (m3/min) 12,6 15 30 60
Maksymalna wydajność filtra (m3/min) 63 75 150 300
Wlot 1 x G1/2”F 1 x G1/2”F 1 x G1/2”F + 1 x G3/4”M – G1/2”F * 1 x G1/2”F 1 x G1/2”F + 1 xG3/4”M – G1/2”F * 1 x G1/2”F 1 x G1/2”F + 1xG3/4”M – G1/2”F *
Wylot 1 x ø12 1 x ø12 1 x ø12 1 x ø12
Masa (kg) 0,5 0,6 0,7 1,2
Pojemność zbiornika (l) 0,08 0,09 0,11 0,22
Certyfikaty CE CE CE CE
Numer katalogowy dla 230 V 15-232 15-252 15-272 * 15-352 15-372 * 15-452 15-472 *
dla 24 V 15-233 15-253 15-273 * 15-353 15-373 * 15-453 15-473 *
dla 24 V dc 15-234 15-254 15-274 * 15-354 15-374 * 15-454 15-474 *

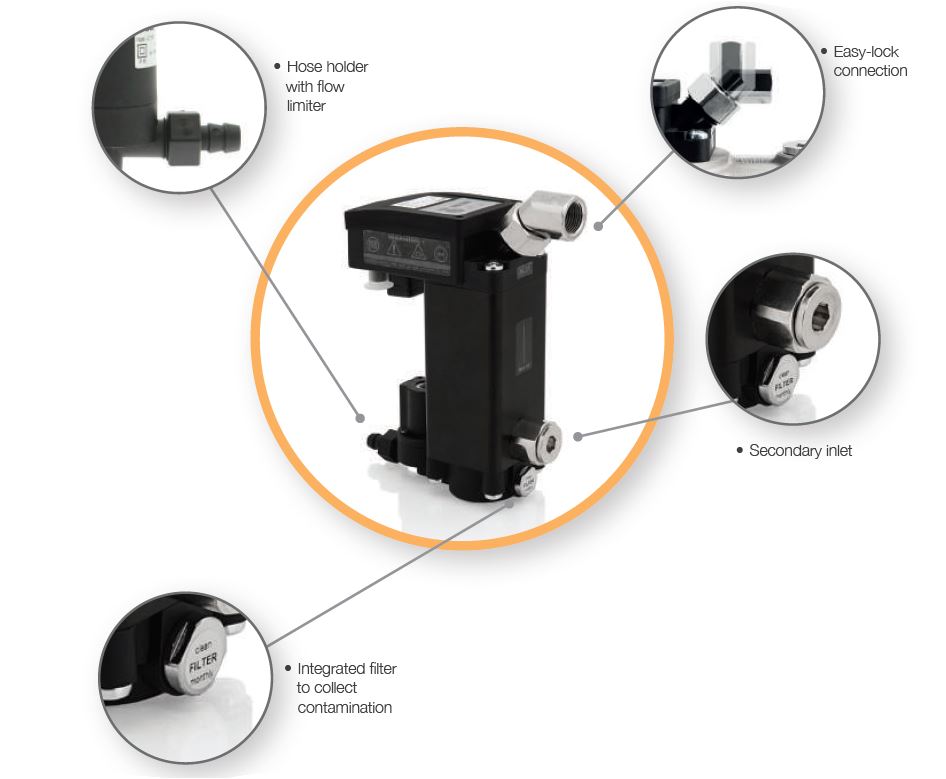

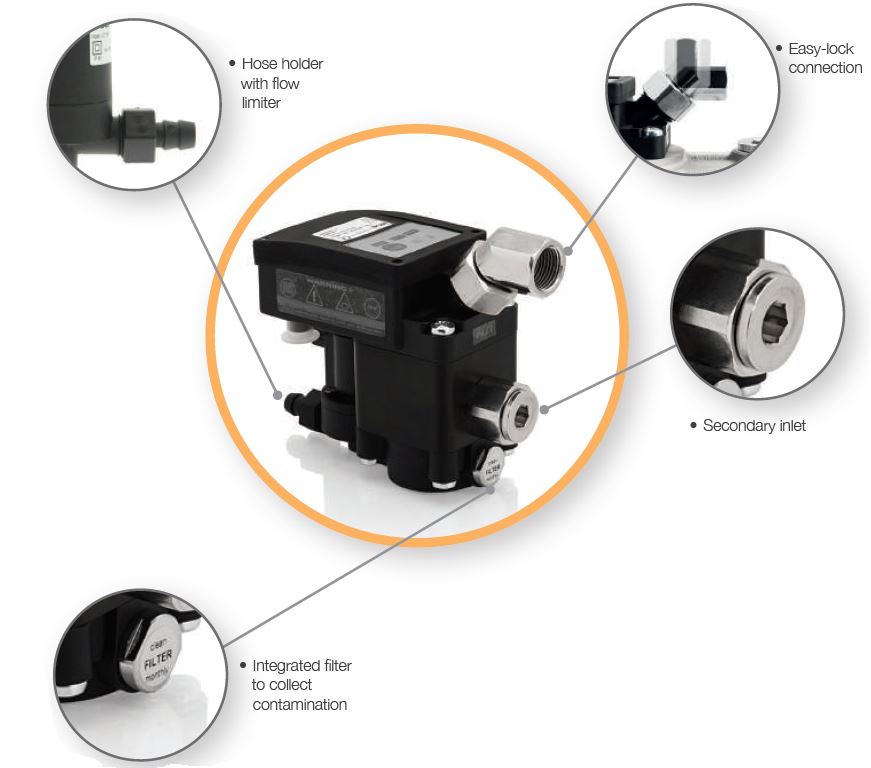

  • System „zero strat sprężonego powietrza”
  • Obrotowe połączenie „easy-lock”
  • Odpowiedni dla poziomego i/lub pionowego podłączenia
  • Zintegrowany filtr do zbierania kondensatu
  • Membrana FKM
  • Zdalne połączenie alarmowe
  • Dostępne z różnymi napięciami zasilającymi
  • Zbiornik kondensatu odporny na „bardziej agresywne” rodzaje kondensatu

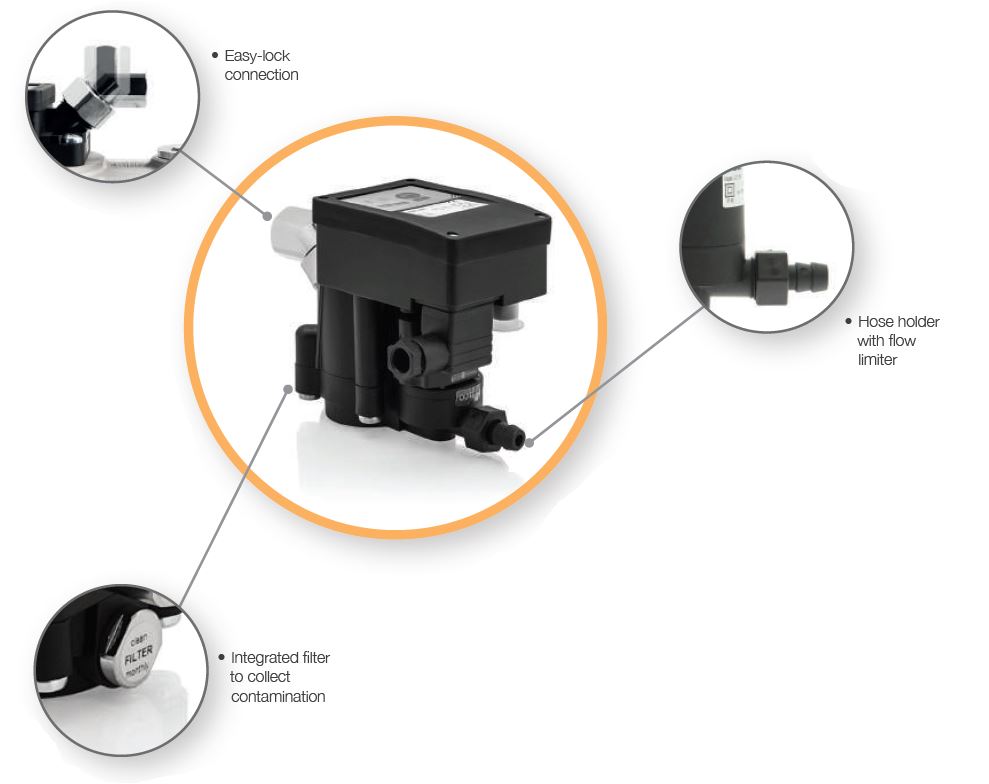

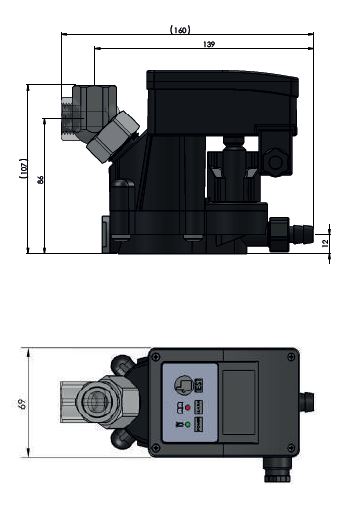

LD 101 Compact

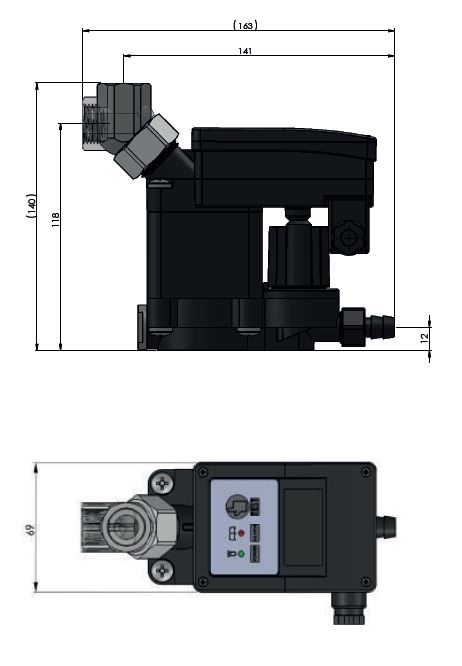

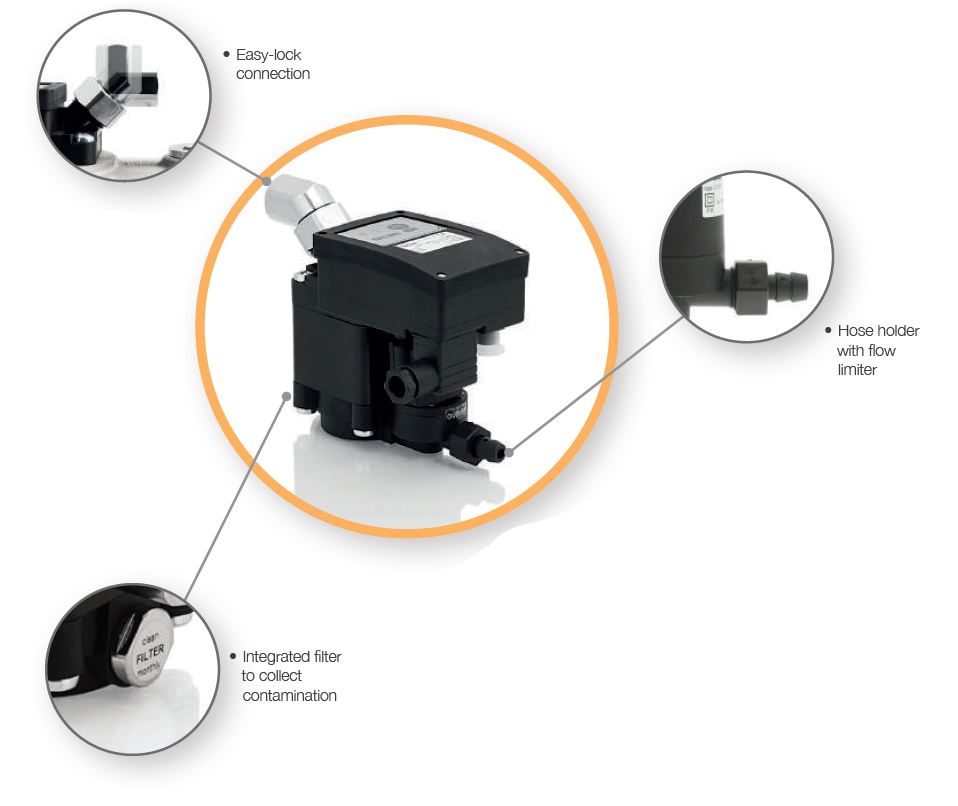

LD 101

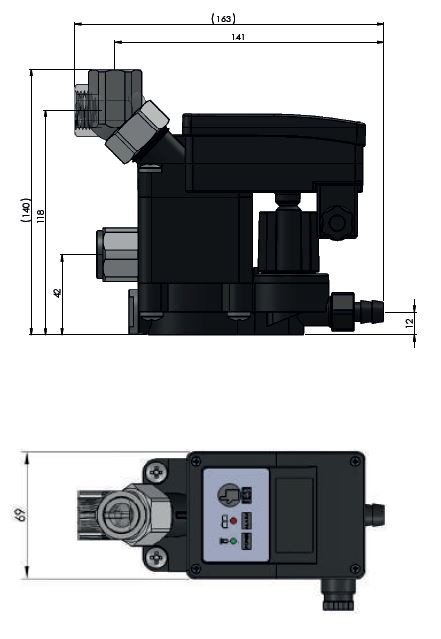

LD 101L

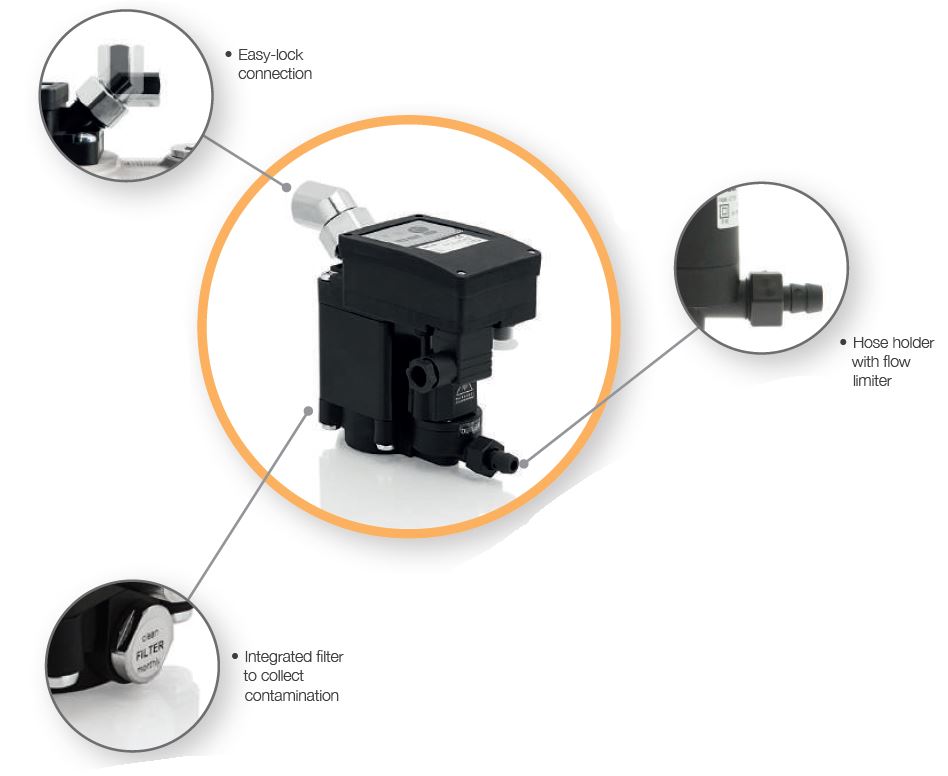

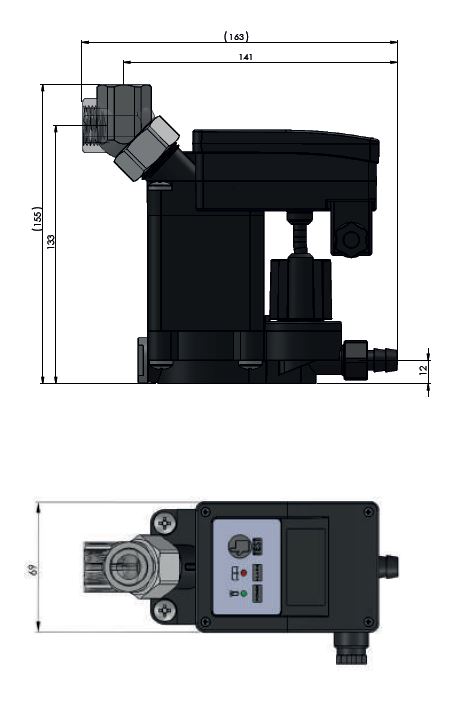

LD 200

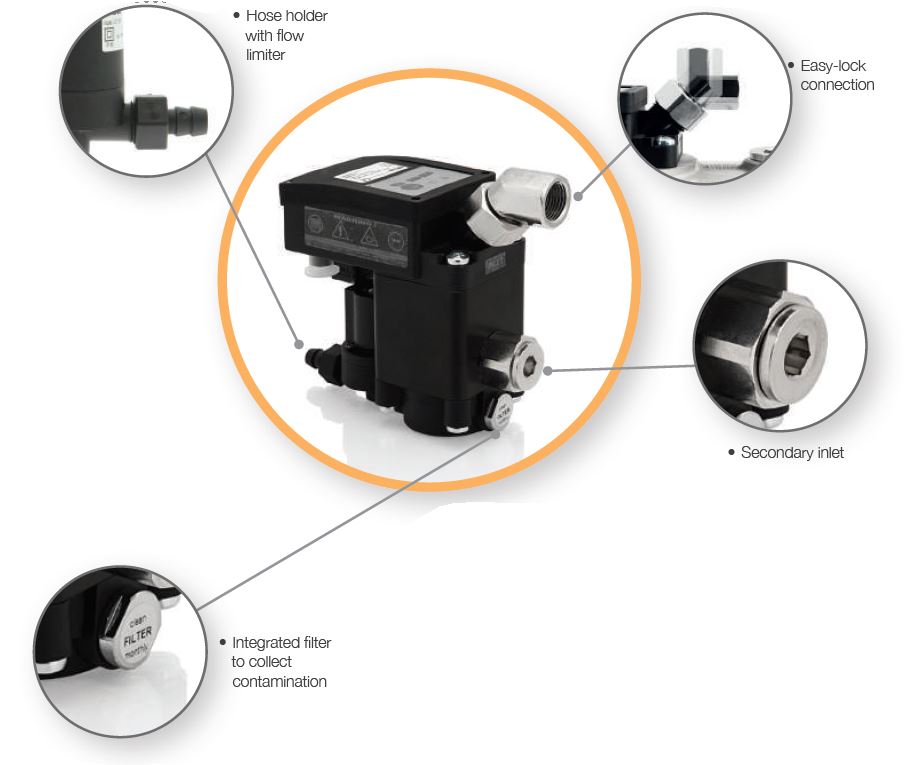

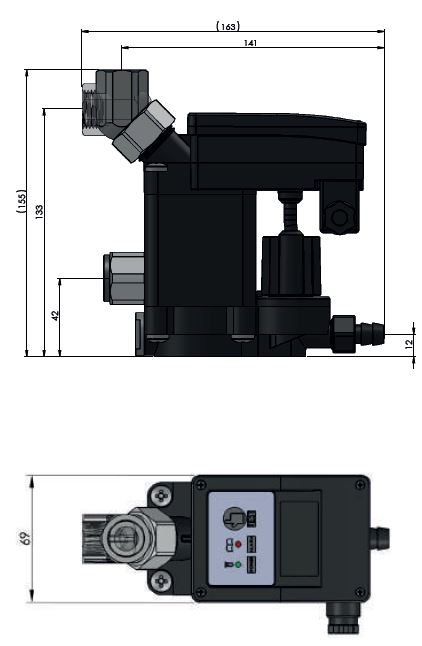

LD 200L

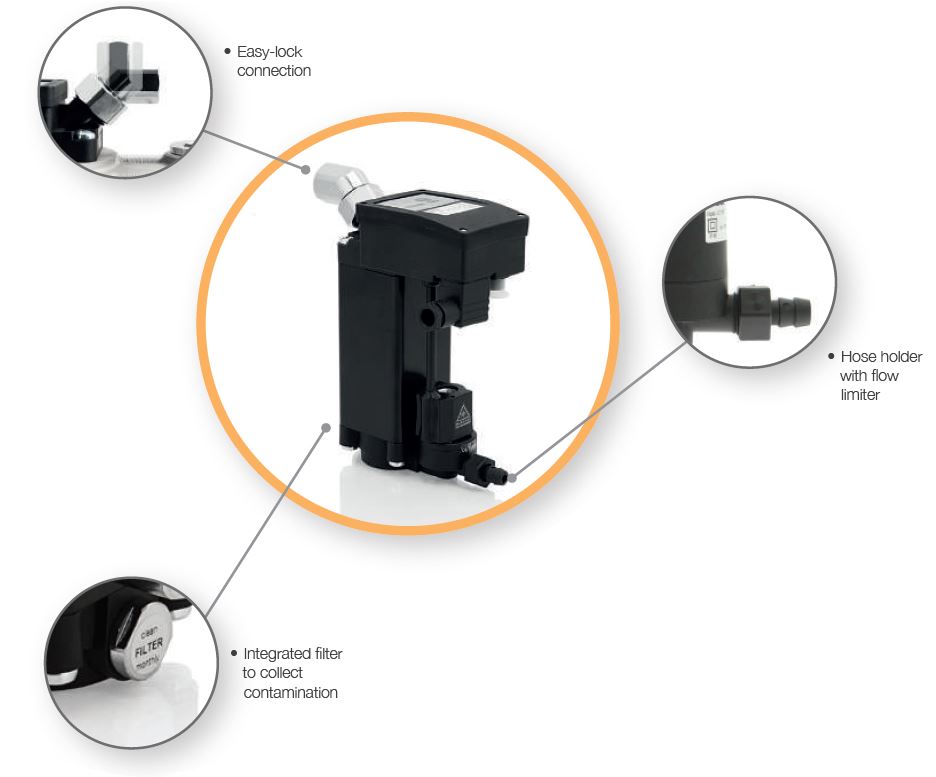

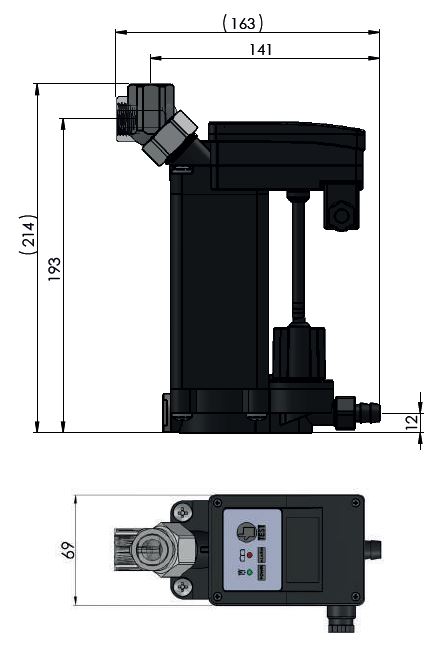

LD 202

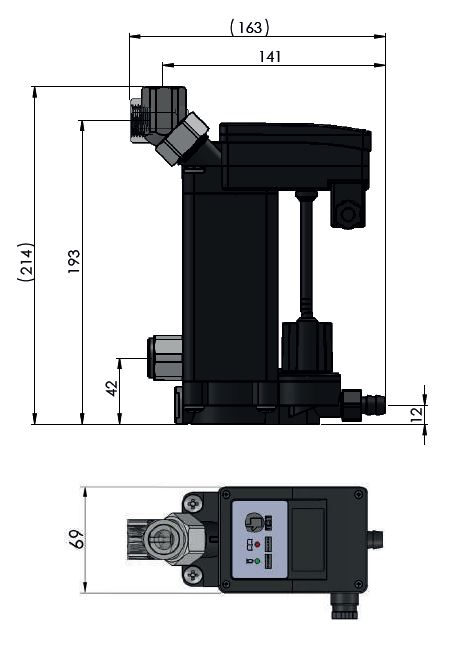

LD 202L
