Każda instalacja sprężonego powietrza wprawia w ruch duże wolumeny medium, jednak to sposób, w jaki powietrze opuszcza układ, decyduje o sukcesie całego procesu. W aplikacjach przemysłowych ruch powietrza przybiera postać przepływu laminarnego lub burzliwego (turbulentnego). O ile turbulencje sprawdzają się przy mieszaniu czy spalaniu, o tyle w procesach oddmuchiwania, osuszania czy chłodzenia stają się głównym źródłem strat energii i generowania hałasu. Zrozumienie różnic między tymi dwoma zjawiskami to klucz do zbudowania nowoczesnego, oszczędnego i przewidywalnego systemu pneumatycznego.
Czym jest przepływ laminarny i dlaczego zmienia zasady gry?

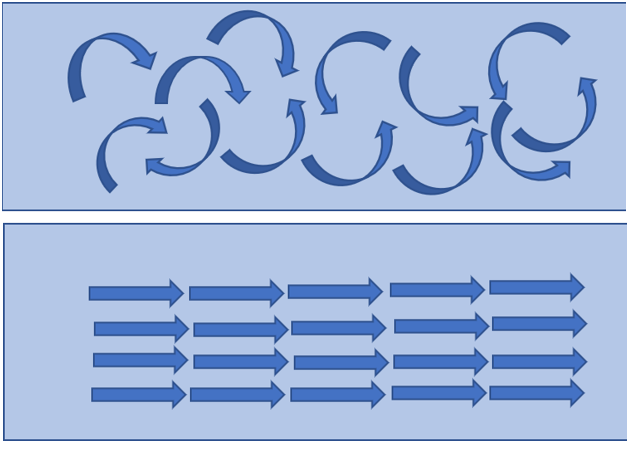

Przepływ laminarny zachodzi wtedy, gdy struga powietrza przemieszcza się w gładkich, uporządkowanych i równoległych warstwach, pomiędzy którymi dochodzi do minimalnego mieszania. Najłatwiej wyobrazić to sobie jako płynny ruch pojazdów na wielopasmowej autostradzie – każdy pojazd utrzymuje swój pas i stałą prędkość, dzięki czemu cała kolumna przemieszcza się bez przestojów i zbędnych strat energii.
Główne cechy, którymi charakteryzuje się przepływ laminarny w pneumatyce, to:
-
Przewidywalność i stabilność: Powietrze kierowane jest dokładnie tam, gdzie jest potrzebne.
-
Minimalna utrata energii: Pęd strumienia przenosi się na odległość bez gwałtownego rozproszenia.
-
Cicha praca: Brak chaotycznych zawirowań drastycznie obniża poziom emitowanego hałasu.
-
Maksymalna wydajność: Energia kinetyczna sprężonego powietrza jest w pełni wykorzystywana do usuwania zanieczyszczeń lub wilgoci.
Dzięki tym właściwościom strumień laminarny pozwala osiągnąć cel procesowy przy znacznie niższym ciśnieniu roboczym.
Przepływ turbulentny - niewidzialne źródło strat na hali produkcyjnej
Przepływ burzliwy (turbulentny) jest dokładnym przeciwieństwem układu laminarnego. Zamiast uporządkowanych warstw mamy do czynienia z nieustannie zmieniającymi się wirami, kaskadami i lokalnymi skokami ciśnienia, które powodują rozpraszanie się strugi na wszystkie strony. Analogicznie – przypomina to miejski korkowy szczyt, gdzie ciągłe zmiany pasów i hamowanie zużywają mnóstwo paliwa, nie przynosząc współmiernego postępu.
W instalacjach przemysłowych zjawisko to generuje szereg problemów:
-
Gwałtowny wzrost zużycia sprężonego powietrza przy braku oczekiwanych rezultatów,
-
Znaczące spadki ciśnienia na wylocie,
-
Uciążliwy hałas o wysokim natężeniu,
-
Nierównomierne osuszanie i chłodzenie na linii produkcyjnej.
Co ciekawe, najczęstszym źródłem generowania szkodliwych turbulencji są najprostsze rozwiązania, takie jak otwarte rurki miedziane czy obcięte przewody.
Otwarte rurki odmuchowe a straty energii - dlaczego warto zmienić podejście?
W wielu zakładach wciąż spotyka się otwarte odcinki rurek miedzianych wykorzystywane jako punkty oddmuchowe. Choć na pierwszy rzut oka wydają się niedrogim i szybkim rozwiązaniem, w rzeczywistości generują ogromne koszty eksploatacyjne.
Gdy sprężone powietrze gwałtownie opuszcza prostą krawędź otwartej rury, ulega natychmiastowej i niekontrolowanej ekspansji do atmosfery. Ostra krawędź wywołuje silne turbulencje, a energia powietrza ulega rozproszeniu tuż przy wylocie. Podnoszenie ciśnienia w sieci nie rozwiązuje problemu – wzmaga jedynie turbulencje i potęguje hałas. Odpowiedzią na te wyzwania są inżynieryjne noże powietrzne oraz dysze optymalizujące strumień.
Technologia Exair: Jak uzyskać idealny strumień powietrza?

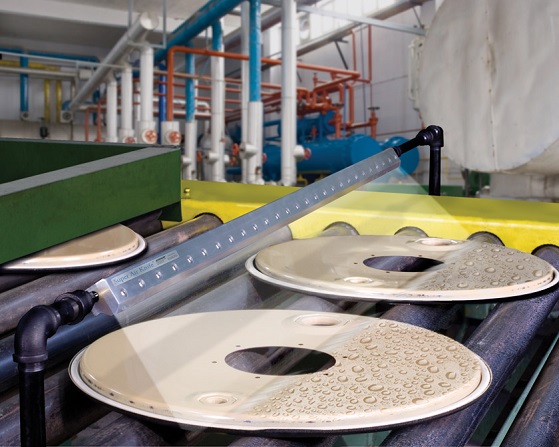

Zamiast pozwalać na niekontrolowane rozprężanie medium, precyzyjnie zaprojektowane noże powietrzne EXAIR wykorzystują zjawisko kaskadowego zasysania powietrza z otoczenia (efekt Coandy). Specjalny profil dyszy sprawia, że mała ilość sprężonego powietrza pociąga za sobą znaczne objętości powietrza atmosferycznego w stosunku nawet 40:1.

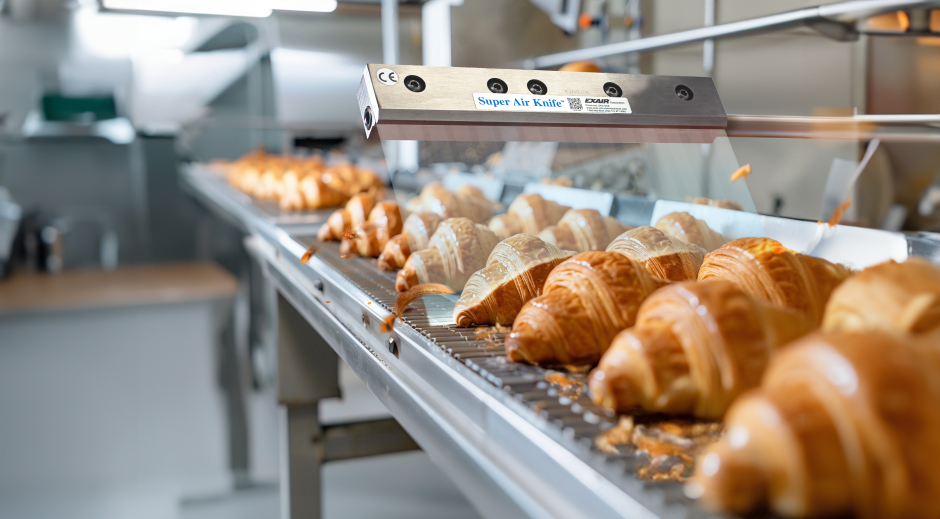

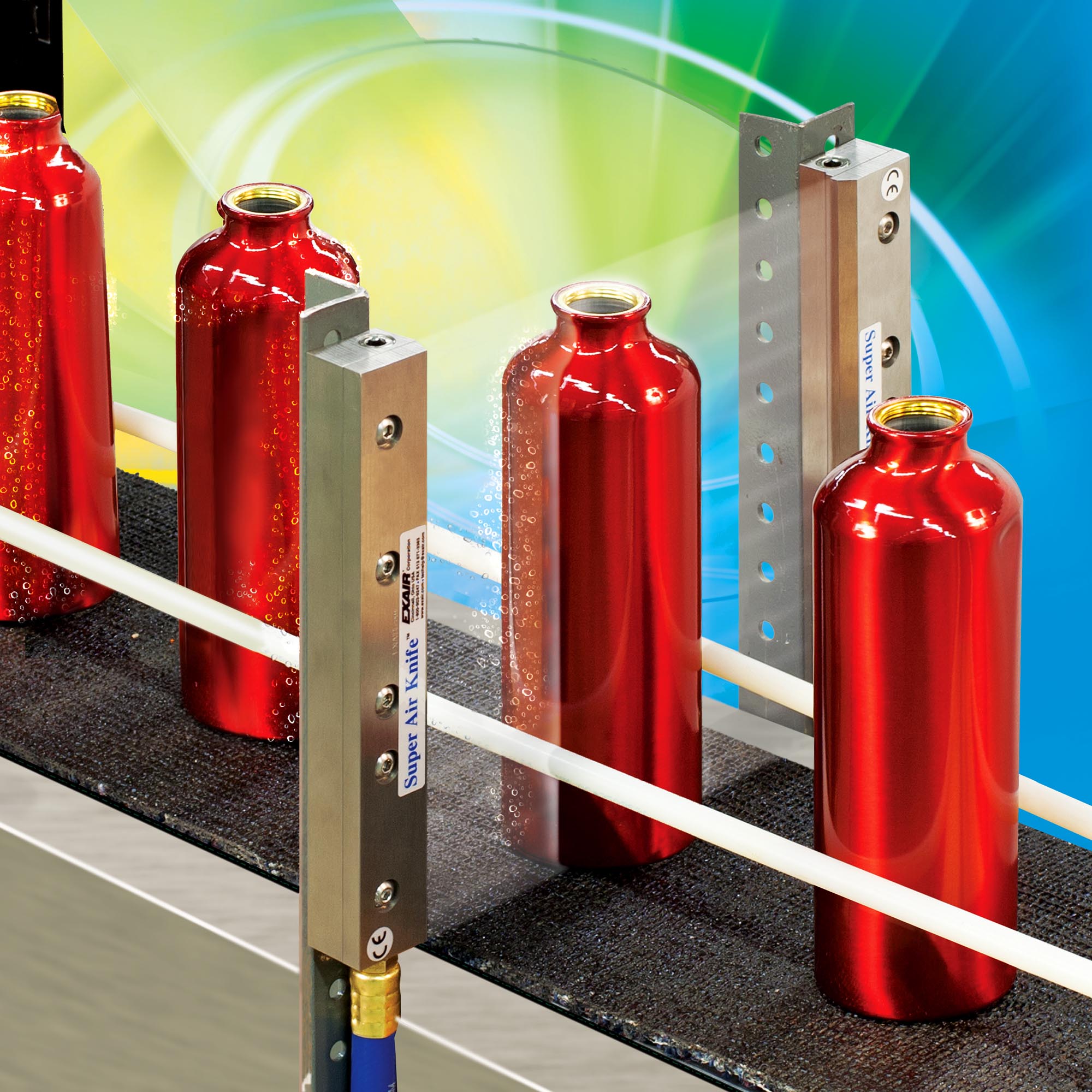

Efektem takiego rozwiązania jest jednolita, płaska kurtyna powietrzna, która charakteryzuje się:
-
Wysokim współczynnikiem wzmocnienia: Zużywasz mniej powietrza ze sprężarki, zyskując potężny strumień roboczy.
-
Niskim poziomem hałasu: Przepływ laminarny eliminuje uciążliwe świsty i spełnia rygorystyczne normy BHP oraz OSHA.
-
Bezkontaktową precyzją: Idealne rozwiązanie do zdmuchiwania wody, pyłów, czyszczenia detali oraz barier odgradzających strefy.
Zastosowanie rozwiązań nastawionych na efektywny oddmuch sprężonym powietrzem przekłada się bezpośrednio na realną redukcję zużycia sprężonego powietrza i zauważalne obniżenie rachunków za energię elektryczną w zakładzie.
Optymalizacja układów oddmuchowych to jeden z najszybszych sposobów na zwiększenie efektywności energetycznej i poprawę kultury pracy w zakładzie. Przejście z chaotycznego przepływu burzliwego na sterowany przepływ laminarny pozwala wyeliminować zbędny hałas oraz znacząco obniżyć zużycie sprężonego powietrza. Niezależnie od tego, czy celem jest usprawnienie osuszania detali, czy wymiana głośnych otwartych rurek, warto postawić na sprawdzone rozwiązania inżynieryjne EXAIR. Zapraszamy do zapoznania się z naszą pełną ofertą produktową oraz do kontaktu z naszym zespołem, który pomoże dobrać idealne rozwiązanie do Państwa aplikacji.
