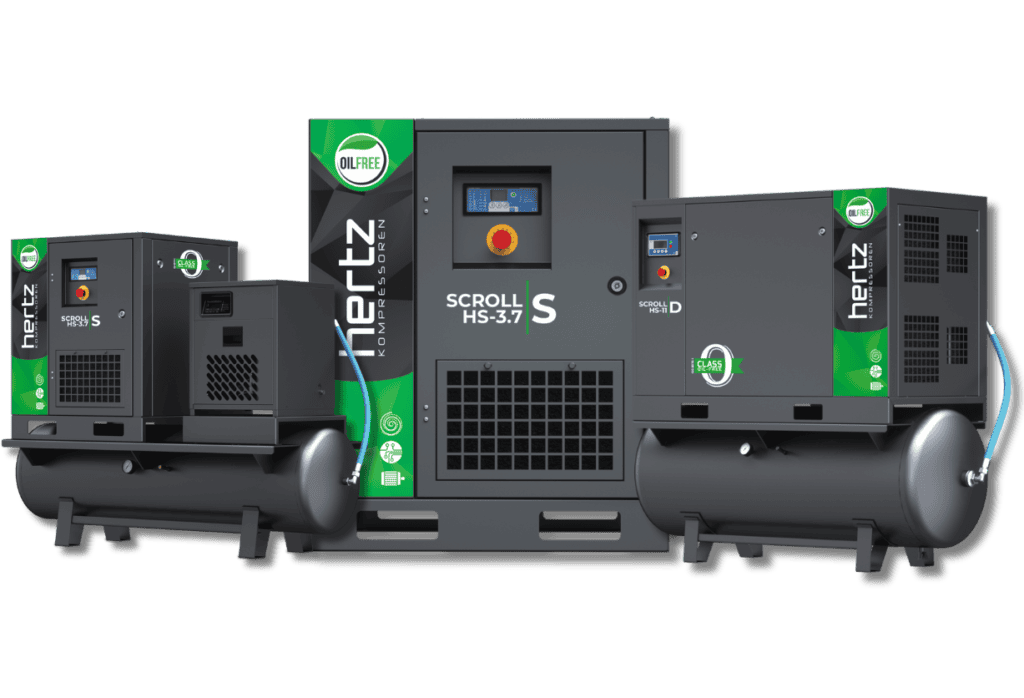

Sprężarki spiralne HS wolnostojące
Kompresory powietrza typu scroll Hertz Kompressoren seria HS są w 100% bezolejowe. Spełniają najwyższe wymagania jakościowe eliminując ryzyka związane z zanieczyszczeniem powietrza. Są idealnym wyborem dla procesów wymagających powietrza całkowicie pozbawionego zanieczyszczeń olejem. Zastosowanie: przemysł spożywczy, elektronika, przemysł chemiczny i farmaceutyczny, automotive, przemysł włókienniczy, poligrafia, laboratoria. Sprężarki spiralne Hertz HS są gwarancją bezawaryjnej pracy dzięki najwyżej klasy podzespołom i przemyślanej konstrukcji. Kompresory zapewniają powietrze całkowicie wolne od oleju zgodnie z normą ISO 8573 – 1 : 2010, klasa 0 .
| Ilość stopni | Model | Ciśnienie (bar) | Wydajność (m3/min) | Moc (kW) | Dł. (mm) | Szer. (mm) | Wys. (mm) | Przyłącze (cal) | Waga (kg) |
| Pojedynczy | HS 1.5 S | 8 | 0,16 | 1,5 | 750 | 731 | 900 | 1/2″ | 195 |
|---|---|---|---|---|---|---|---|---|---|
| 10 | x | ||||||||
| HS 2.2 S | 8 | 0,24 | 2,2 | 750 | 731 | 900 | 1/2″ | 200 | |
| 10 | 0,2 | ||||||||
| HS 3.7 S | 8 | 0,4 | 4 | 750 | 731 | 900 | 1/2″ | 220 | |
| 10 | 0,34 | ||||||||
| HS 5.5 S | 8 | 0,6 | 5,5 | 750 | 731 | 900 | 1/2″ | 230 | |
| 10 | 0,47 | ||||||||
| HS 7.5 S | 8 | 0,85 | 7,5 | 750 | 731 | 900 | 1/2″ | 235 | |
| 10 | 0,68 | ||||||||
| Podwójny | HS 7.5 D | 8 | 0,8 | 7,5 | 1500 | 821 | 1050 | 3/4″ | 405 |
| 10 | 0,68 | ||||||||
| HS 11 D | 8 | 1,2 | 11 | 1500 | 821 | 1050 | 3/4″ | 425 | |
| 10 | 0,94 | ||||||||
| HS 15 D | 8 | 1,7 | 15 | 1500 | 821 | 1050 | 3/4″ | 440 | |
| 10 | 1,36 | ||||||||
| Potrójny | HS 11 T | 8 | 1,2 | 11 | 1500 | 823 | 1840 | 1″ | 540 |
| 10 | 1,02 | ||||||||
| HS 16.5 T | 8 | 1,8 | 16,5 | 1500 | 823 | 1840 | 1″ | 615 | |
| 10 | 1,41 | ||||||||
| HS 22.5 T | 8 | 2,55 | 22,5 | 1500 | 823 | 1840 | 1″ | 625 | |
| 10 | 2,04 | ||||||||
| Poczwórny | HS 15 Q | 8 | 1,6 | 15 | 1500 | 823 | 1840 | 1″ | 645 |
| 10 | 1,36 | ||||||||
| HS 22 Q | 8 | 2,4 | 22 | 1500 | 823 | 1840 | 1″ | 745 | |
| 10 | 1,88 | ||||||||
| HS 30 Q | 8 | 3,4 | 30 | 1500 | 823 | 1840 | 1″ | 755 | |
| 10 | 2,72 |
Sprężarki spiralne nowej generacji od Hertz Kompressoren™
Wszystkie kompresory tej serii to chłodzone powietrzem jednostki dostępne w konfiguracjach z pojedynczym Single, podwójnym Double, potrójnym Triple oraz poczwórnym Quadruple modułem sprężającym.
Wielomodułowość zapewnia dużą elastyczność pracy, a także przynosi znaczące oszczędności energetyczne w przypadku zmiennego poboru powietrza. W sytuacji mniejszego zapotrzebowania adekwatna ilość modułów pozostaje w trybie oczekiwania. Rozwiązanie to oferuje ponadto bezpieczeństwo ciągłości produkcji, ponieważ spirale mogą pracować niezależnie od siebie.
Sterownik mikroprocesorowy
Sprężarki Hertz HS z wieloma spiralami wyposażone są w łatwe w użyciu, intuicyjne i wytrzymałe jednostki sterujące DX320. Dysponują funkcjami komunikacyjnymi oraz możliwością zarządzania wieloma modułami sprężającymi w celu zapewnienia płynnej pracy i nieprzerwanej produkcji. Modele z jednym stopniem sprężającym wyposażane są elektroniczny sterownik Logik 9.
Zalety sterownika DX320
Skuteczna kontrola wielu jednostek
Kontrola do 8 jednostek bezolejowych sprężarek spiralnych. Każdą sprężarkę i stopień można ustawić inaczej.
Inteligentna kontrola równowagi
Aby uzyskać ogólny bilans pracy i równe starzenie, sprężarki działają zgodnie z godzinami pracy i priorytetami włączenia / wyłączenia.
Łatwość obsługi
Zaprojektowany z uwzględnieniem dogodnych okresów wymiany i konserwacji części zamiennych w celu ułatwienia serwisowania.
Komunikacja RS485 (MODBUS)
Wszechstronny i doskonale łączący się z systemami górnymi. Komunikacja przez RS485 (MODBUS) oferuje użytkownikom wiele funkcji, takich jak zdalne sterowanie, zdalny wyświetlacz, monitorowanie danych.
Zasada działania sprężarki spiralnej
Moduł sprężający składa się z dwóch spiral, jednej stałej, a drugiej dynamicznej. Orbitująca i stała spirala są idealnie dopasowywane w celu utworzenia komór ściskających.
Ciągły ruch spirali orbitującej napędzanej silnikiem elektrycznym powoduje stopniowe zmiejszenie komór i kompresję powietrza zasysanego z atmosfery. Wytworzone w ten sposób sprężone powietrze wolne od oleju i zanieczyszczeń, rozładowywane jest przez centralny port wylotowy.
Blok sprężarki spiralnej
- Zintegrowany wentylator na elemencie spirali zapewnia wydajne chłodzenie
- Opatentowana konstrukcja Hitachi z uszczelką Labirynt zapewnia doskonałą wydajność i niezawodność
- Alumitowa obróbka powierzchni przyczynia się do przedłużenia żywotności spirali
- Specjalna powłoka na powierzchni spirali zwiększa wydajność kompresji i przedłuża jej żywotność
- Uszczelnienie końcówki wykonane z oryginalnego materiału Hitachi zapewnia dłuższe okresy między przeglądami
- Specjalny smar z tolerancją na ciepło wydłuża żywotność łożyska
Silnik główny i napęd
- Silniki klasy IE3 / IP 55 / F
- Układ napędowy z kołem pasowym
- Łatwy system napinania paska
