Dysze niekapiące z mieszaniem wewnętrznym
Dysze niekapiące z mieszaniem wewnętrznym zapewniają precyzyjne dozowanie cieczy i minimalizują jej zużycie. Różne warianty strumieni pozwalają na dopasowanie do aplikacji takich jak chłodzenie, powlekanie i redukcja zapylenia. Dzięki technologii mieszania wewnętrznego gwarantują jednolite rozpylanie bez strat materiału.
- Opis produktu
Dysze niekapiące z mieszaniem wewnętrznym to nowoczesne rozwiązanie do precyzyjnego dozowania cieczy w różnych procesach przemysłowych. Dzięki technologii mieszania wewnętrznego zapewniają jednolitą atomizację i minimalne zużycie sprężonego powietrza, co zwiększa efektywność rozpylania. Dostępne są w różnych wariantach strumieni: wąskokątnym i szerokokątnym strumieniu okrągłym, strumieniu płaskim, odchylonym oraz pustym stożku. Każdy z tych modeli znajduje zastosowanie w specyficznych warunkach, takich jak chłodzenie, nawilżanie, powlekanie czy redukcja zapylenia. Dysze rozpylające są szczególnie przydatne w przemyśle spożywczym, chemicznym oraz metalurgicznym, gdzie kluczowe jest równomierne i kontrolowane dozowanie cieczy. Wykonane ze stali nierdzewnej, charakteryzują się wysoką trwałością oraz odpornością na zużycie. Dodatkową zaletą jest mechanizm niekapania, który eliminuje niepożądane kapanie po odcięciu dopływu sprężonego powietrza, co zwiększa precyzję aplikacji i zmniejsza straty materiału.

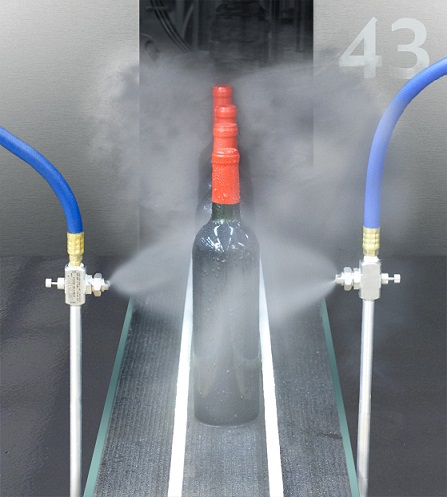

Zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Dysze niekapiące z mieszaniem wewnętrznym - rodzaje strumieni

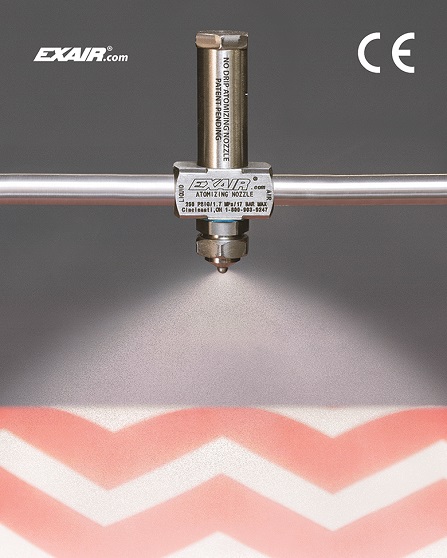

- Szerokokątny strumień okrągły
Dysze niekapiące z mieszaniem wewnętrznym o szerokokątnym strumieniu okrągłym są doskonałe do pokrywania dużej powierzchni. Można je ustawić na lekką mgłę lub intensywne rozpylanie. Są powszechnie stosowane do redukcji zapylenia, nawilżania i chłodzenia produktów, ludzi lub żywego inwentarza na dużej powierzchni. Dysze te są również idealne do nakładania powłoki na części zapakowane w dużych pojemnikach np. rozpylanie mgły olejowej do kontenera wypełnionego stalą wytłaczaną w celu zapobiegnięcia utlenianiu podczas transportu.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.

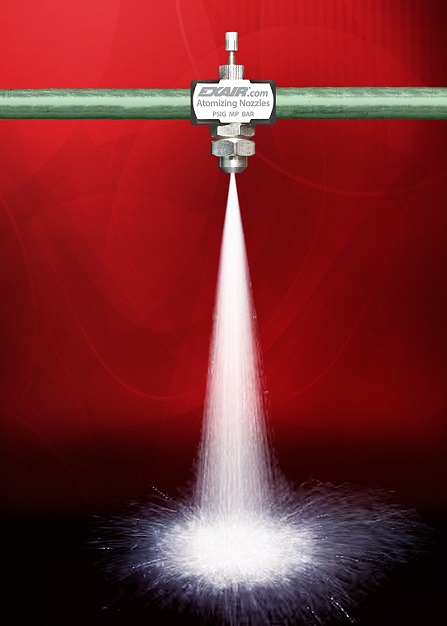

- Wąskokątny strumień okrągły
Dysze niekapiące z mieszaniem wewnętrznym o wąskokątnym strumieniu okrągłym są doskonałe do rozpylania skupionej mgły cieczy. Ze względu na duże możliwości ich regulacji, mogą nakładać grubą powłokę z bliska lub rozpylać bardzo drobną mgłę nawet na odległość powyżej 9 m! Są często wykorzystywane do precyzyjnego nanoszenia środków smarnych podczas montażu lub znakowania wyrobów poruszających się po linii montażowej. Dysze rozpylające niekapiące o wąskokątnym strumieniu okrągłym są w stanie doprowadzać większość cieczy spośród naszych dysz rozpylających.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.

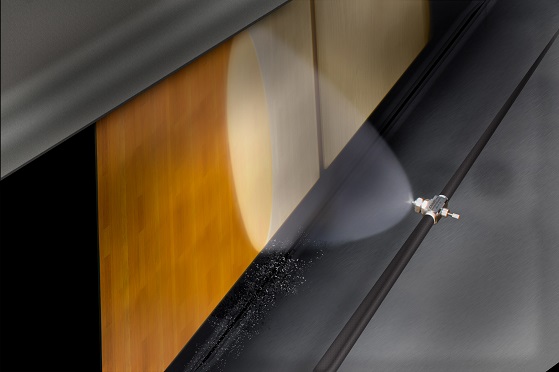

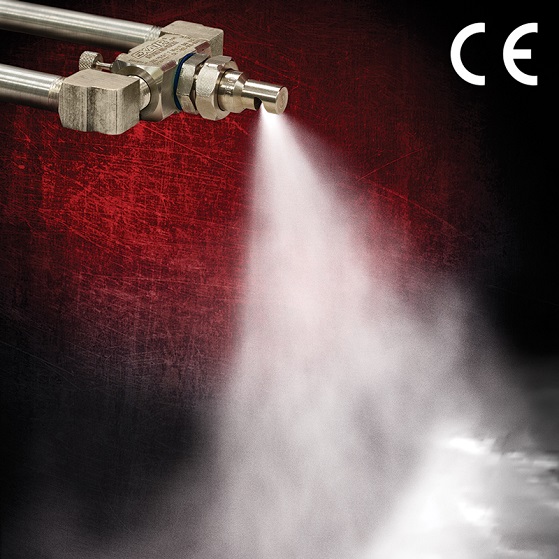

- Strumień płaski odchylony
Dysze niekapiące z mieszaniem wewnętrznym o strumieniu płaskim odchylonym przeznaczone do zastosowań, w których liczy się przestrzeń. Strumień płaski jest rozpylany pod kątem prostym do orientacji dyszy, umożliwiając precyzyjne rozpylenie z bliska w wymaganym miejscu.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
- Strumień płaski
Dysze niekapiące z mieszaniem wewnętrznym o strumieniu płaskim zostały zaprojektowane z myślą o wydajności. Szczególnie zalecane do pionowych lub poziomych linii montażowych, ich szeroki i cienki strumień wydajnie dozuje drogie i wcześniej kłopotliwe ciecze. Ich wylot można regulować na bardzo lekką powłokę lub ciężką powłokę, niezależnie od stosowanej cieczy. Niezależnie od tego czy nakładają farbę na wiszącą blachę czy używają mgły wodnej do chłodzenia zwoju laminatu, dysze rozpylające o strumieniu płaskim pokrywają szeroką płaską powierzchnię. Są idealne do produktów poruszających się na przenośniku.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
- Strumień o pustym stożku
Dysze niekapiące z mieszaniem wewnętrznym o strumieniu o pustym stożku przeznaczone są do zastosowań, w których strumień rozpylania musi być skierowany we wszystkich kierunkach z dala od dyszy. Dysze idealnie sprawdzają się tam, gdzie konieczne jest nałożenie gładkiej, równomiernej powłoki wewnątrz rur lub podobnych przewodów. Doskonale przydają się w sytuacjach, gdy potrzeba wytworzyć mgłę na dużej powierzchni np. w celu ograniczenia zapylenia, nawilżenia i chłodzenia.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.

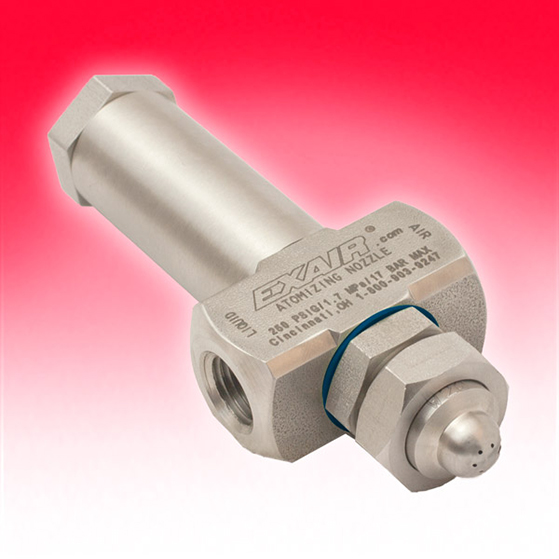

Szerokokątny strumień okrągły
| Model | Materiał | Wlot |
| AW2010SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AW2020SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AW2030SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AW2040SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AW6010SS | Stal nierdzewna typu 303 | 1/2 NPT |
| AW6020SS | Stal nierdzewna typu 303 | 1/2 NPT |
| AW6030SS | Stal nierdzewna typu 303 | 1/2 NPT |

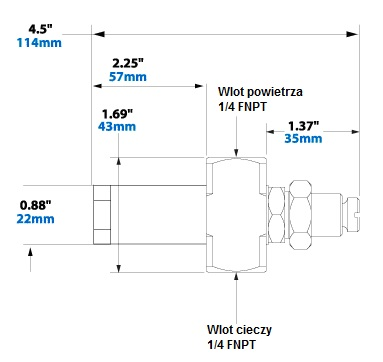

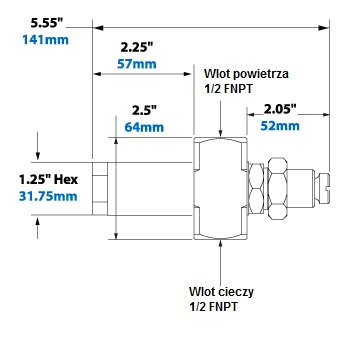

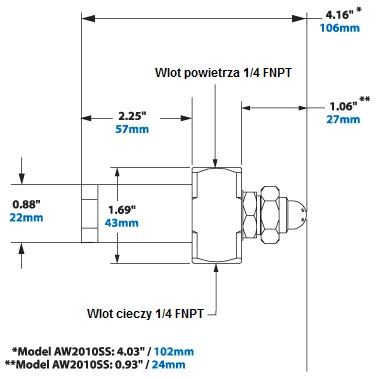

Dysze niekapiące z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających niekapiących z mieszaniem wewnętrznym o szerokokątnym strumieniu okrągłym
Temperatura: Dysze rozpylające niekapiące o szerokokątnym strumieniu okrągłym są przeznaczone na temperatury do 204°C.

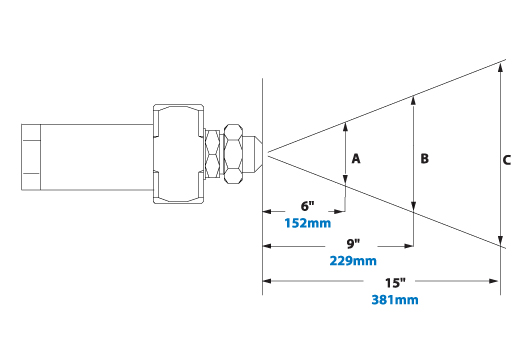

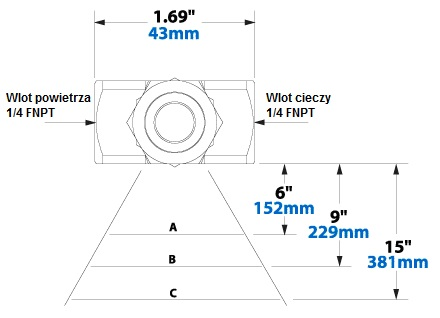

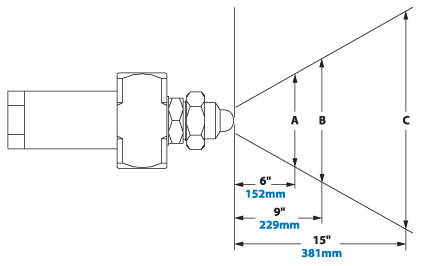

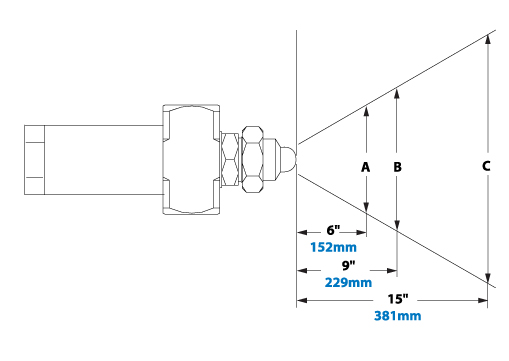

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AN2010SS | 10 | 0.7 | 10 | 0.7 | 7 | 18 | 9 | 23 | 14 | 36 | 1.5 |
| 20 | 1.4 | 20 | 1.4 | 9 | 23 | 11 | 28 | 15 | 38 | 1.8 | |
| 34 | 2.3 | 30 | 2.1 | 10 | 25 | 12 | 30 | 16 | 41 | 2.4 | |
| 42 | 2.9 | 40 | 2.8 | 10 | 25 | 12 | 30 | 16 | 41 | 2.7 | |
| 60 | 4.1 | 60 | 4.1 | 10 | 25 | 12 | 30 | 16 | 41 | 3.7 | |
| AN2020SS | 12 | 0.8 | 10 | 0.7 | 10 | 25 | 13 | 33 | 17 | 43 | 2.7 |
| 24 | 1.7 | 20 | 1.4 | 11 | 28 | 13 | 33 | 18 | 46 | 3.4 | |
| 34 | 2.3 | 30 | 2.1 | 11 | 28 | 13 | 33 | 18 | 46 | 3.7 | |
| 46 | 2.9 | 40 | 2.8 | 11 | 28 | 14 | 36 | 18 | 46 | 4.3 | |
| 60 | 4.1 | 60 | 4.1 | 11 | 28 | 14 | 36 | 19 | 48 | 4.9 | |
| AN2030SS | 12 | 0.8 | 10 | 0.7 | 10 | 25 | 13 | 33 | 18 | 46 | 2.7 |
| 22 | 1.5 | 20 | 1.4 | 11 | 28 | 13 | 33 | 18 | 46 | 3.4 | |
| 34 | 2.3 | 30 | 2.1 | 11 | 28 | 14 | 36 | 18 | 46 | 4 | |
| 46 | 3.2 | 40 | 2.8 | 11 | 28 | 14 | 36 | 19 | 48 | 4.6 | |
| 65 | 4.5 | 60 | 4.1 | 11 | 28 | 14 | 36 | 20 | 51 | 5.8 | |
| AN2040SS | 28 | 1.9 | 10 | 0.7 | 10 | 25 | 14 | 36 | 16 | 41 | 4.9 |
| 46 | 3.2 | 20 | 1.4 | 11 | 28 | 14 | 36 | 18 | 46 | 5.5 | |
| 60 | 4.1 | 30 | 2.1 | 12 | 30 | 16 | 41 | 21 | 53 | 6.4 | |
| 75 | 5.2 | 40 | 2.8 | 12 | 30 | 16 | 41 | 22 | 56 | 7.3 | |
| 90 | 6.2 | 60 | 4.1 | 12 | 30 | 16 | 41 | 23 | 58 | 7.6 | |
Schemat strumienia powietrza - modele 1/2 NPT
Wymiary strumienia - modele 1/2 NPT
| Wymiary strumienia – modele 1/2 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AW6010SS | 30 | 2.1 | 25 | 1.7 | 12.5 | 31.8 | 18 | 46 | 26 | 66 | 5.5 |
| 40 | 2.8 | 35 | 2.4 | 13 | 33.0 | 19 | 48 | 26 | 66 | 6.1 | |
| 60 | 4.1 | 55 | 3.8 | 14 | 35.6 | 19 | 48 | 26.5 | 67 | 6.7 | |
| AW6020SS | 12 | 0.8 | 5 | 0.3 | 15 | 38.1 | 19.5 | 50 | 25 | 64 | 6.7 |
| 46 | 3.2 | 25 | 1.7 | 16 | 40.6 | 20 | 51 | 25 | 64 | 10.7 | |
| 60 | 4.1 | 35 | 2.4 | 15 | 38.1 | 18 | 46 | 22 | 56 | 12.2 | |
| 80 | 5.5 | 55 | 3.8 | 13 | 33.0 | 17 | 43 | 20.5 | 52 | 13.7 | |
| AW6030SS | 10 | 0.7 | 5 | 0.3 | 16 | 40.6 | 21 | 53 | 31 | 79 | 6.1 |
| 20 | 1.4 | 15 | 1.0 | 16 | 40.6 | 20.5 | 52 | 27 | 69 | 6.7 | |
| 44 | 3.0 | 35 | 2.4 | 13 | 33.0 | 17 | 43 | 22 | 56 | 10.7 | |
| 64 | 4.4 | 55 | 3.8 | 13.5 | 34.3 | 17 | 43 | 22 | 56 | 13.4 | |
Natężenia przepływu - modele 1/4 NPT
<
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AW2010SS | 8 | 0.6 | 6.8 | 8 | 14 | 1 | 9.1 | 11 | 22 | 1.5 | 10.2 | 14 |
| 10 | 0.7 | 6.1 | 11 | 18 | 1.2 | 7.9 | 14 | 30 | 2.1 | 8.7 | 20 | |
| 12 | 0.8 | 5.7 | 11 | 22 | 1.5 | 7.2 | 17 | 36 | 2.5 | 7.2 | 23 | |
| 14 | 1 | 4.9 | 14 | 26 | 1.8 | 6.1 | 20 | 40 | 2.8 | 6.1 | 25 | |
| AW2020SS | 12 | 0.8 | 10.6 | 48 | 22 | 1.5 | 15.1 | 65 | 30 | 2.1 | 20.4 | 71 |
| 14 | 1 | 6.1 | 57 | 24 | 1.7 | 11.7 | 71 | 34 | 2.3 | 14.4 | 91 | |
| — | — | — | — | 26 | 1.8 | 7.6 | 82 | 38 | 2.6 | 6.8 | 113 | |
| — | — | — | — | — | — | — | — | 40 | 2.8 | 3.4 | 127 | |
| AW2030SS | 10 | 0.7 | 25.7 | 31 | 20 | 1.4 | 32.2 | 42 | 30 | 2.1 | 34.1 | 57 |
| 12 | 0.8 | 17 | 40 | 22 | 1.5 | 22.7 | 54 | 34 | 2.3 | 22 | 79 | |
| 14 | 1 | 8.3 | 54 | 24 | 1.7 | 17 | 65 | 38 | 2.6 | 9.1 | 108 | |
| — | — | — | — | 26 | 1.8 | 9.8 | 76 | 40 | 2.8 | 5.3 | 122 | |
| AW2040SS | 24 | 1.7 | 22.7 | 153 | 38 | 2.6 | 35.2 | 218 | 48 | 3.3 | 58.7 | 238 |
| 28 | 1.9 | 15.1 | 173 | 44 | 3 | 20.8 | 258 | 56 | 3.9 | 34.1 | 300 | |
| 30 | 2.1 | 9.5 | 190 | 48 | 3.3 | 13.2 | 283 | 62 | 4.3 | 22.7 | 343 | |
| 32 | 2.2 | 7.6 | 207 | 52 | 3.6 | 7.2 | 306 | 70 | 4.8 | 10.6 | 379 | |
| Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AW2010SS | 30 | 2.1 | 11.4 | 20 | 44 | 3 | 13.2 | 25 |
| 38 | 2.6 | 9.8 | 23 | 55 | 3.8 | 11.7 | 31 | |
| 46 | 3.2 | 7.9 | 28 | 65 | 4.5 | 9.5 | 37 | |
| 50 | 3.4 | 7.2 | 31 | 75 | 5.2 | 7.9 | 42 | |
| AW2020SS | 38 | 2.6 | 24.2 | 82 | 54 | 3.7 | 32.2 | 99 |
| 44 | 3 | 16.7 | 110 | 58 | 4 | 26.5 | 116 | |
| 48 | 3.3 | 9.8 | 130 | 65 | 4.5 | 20.4 | 147 | |
| 52 | 3.6 | 3.8 | 153 | 75 | 5.2 | 6.4 | 201 | |
| AW2030SS | 40 | 2.8 | 37.9 | 74 | 56 | 3.9 | 56.8 | 82 |
| 44 | 3 | 26.5 | 96 | 60 | 4.1 | 45.4 | 99 | |
| 48 | 3.3 | 14 | 119 | 70 | 4.8 | 18.9 | 159 | |
| 52 | 3.6 | 5.7 | 147 | 80 | 5.5 | 3 | 218 | |
| AW2040SS | 60 | 4.1 | 73.1 | 292 | 85 | 5.9 | 91 | 391 |
| 70 | 4.8 | 45.4 | 362 | 90 | 6.2 | 80.6 | 430 | |
| 80 | 5.5 | 24.6 | 416 | 95 | 6.6 | 70 | 467 | |
| 90 | 6.2 | 10.6 | 487 | 100 | 6.9 | 59.8 | 490 | |
Natężenia przepływu - modele 1/2 NPT
| Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 15 psi/1,0 bar | Ciśnienie cieczy 25 psi/1,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AW6010SS | — | — | — | — | — | — | — | — | 28 | 1.9 | 125 | 215 |
| — | — | — | — | — | — | — | — | 30 | 2.1 | 77 | 283 | |
| — | — | — | — | — | — | — | — | — | — | — | — | |
| AW6020SS | 10 | 0.69 | 121 | 340 | 26 | 1.8 | 64 | 617 | 40 | 2.8 | 229 | 847 |
| 12 | 0.83 | 77 | 411 | 30 | 2.1 | 109 | 725 | 44 | 3.0 | 154 | 949 | |
| 14 | 0.97 | 50 | 459 | 32 | 2.2 | 79 | 784 | 48 | 3.3 | 100 | 1082 | |
| — | — | — | — | 34 | 2.3 | 59 | 838 | 50 | 3.4 | 77 | 1107 | |
| AW6030SS | 10 | 0.69 | 118 | 362 | 18 | 1.2 | 424 | 413 | 26 | 1.8 | 681 | 481 |
| 12 | 0.83 | 70 | 429 | 20 | 1.4 | 329 | 467 | 30 | 2.1 | 522 | 583 | |
| — | — | — | — | 22 | 1.5 | 273 | 524 | 36 | 2.5 | 316 | 756 | |
| — | — | — | — | 24 | 1.7 | 227 | 578 | 40 | 2.8 | 232 | 878 | |
| Ciśnienie cieczy 35 psi/2,4 bar | Ciśnienie cieczy 55 psi/3,8 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AW6010SS | 40 | 2.8 | 109 | 312 | 58 | 4.0 | 250 | 331 |
| 42 | 2.9 | 68 | 377 | 60 | 4.1 | 185 | 379 | |
| — | — | — | — | 62 | 4.3 | 136 | 476 | |
| AW6020SS | 54 | 3.7 | 265 | 1059 | 75 | 5.2 | 435 | 1291 |
| 58 | 4.0 | 186 | 1167 | 80 | 5.5 | 356 | 1422 | |
| 62 | 4.3 | 136 | 1266 | — | — | — | — | |
| 65 | 4.5 | 102 | 1328 | — | — | — | — | |
| AW6030SS | 36 | 2.5 | 795 | 600 | 54 | 3.7 | 999 | 799 |
| 40 | 2.8 | 670 | 708 | 62 | 4.3 | 818 | 1020 | |
| 48 | 3.3 | 386 | 920 | 70 | 4.8 | 568 | 1201 | |
| 52 | 3.6 | 311 | 1039 | 76 | 5.2 | 420 | 1362 | |
Wąskokątny strumień okrągły
| Model | Materiał | Wlot |
| AN2010SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AN2020SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AN2030SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AN2040SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AN6010SS | Stal nierdzewna typu 303 | 1/2 NPT |
| AN6020SS | Stal nierdzewna typu 303 | 1/2 NPT |

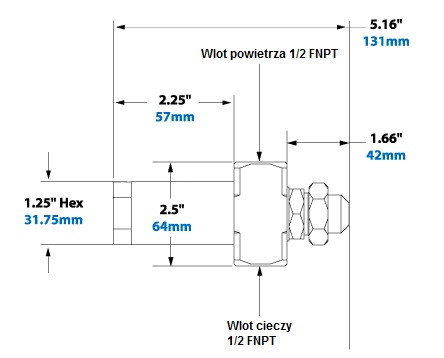

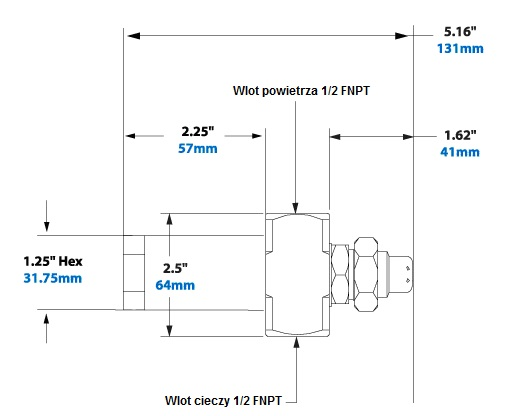

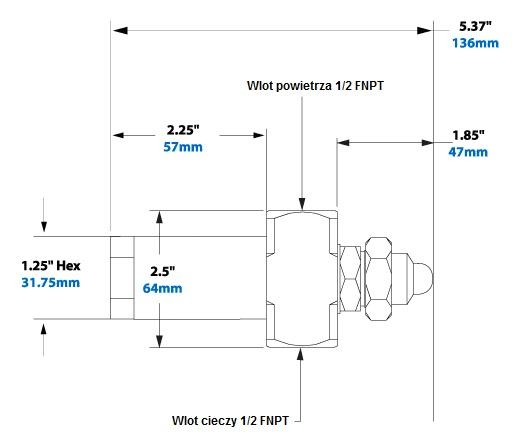

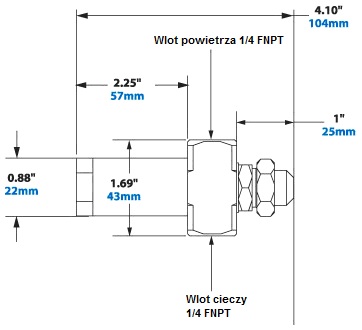

Dysze niekapiące z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających niekapiących z mieszaniem wewnętrznym o wąskokątnym strumieniu okrągłym
Temperatura: Dysze rozpylające niekapiące o wąskokątnym strumieniu okrągłym są przeznaczone na temperatury do 204°C.

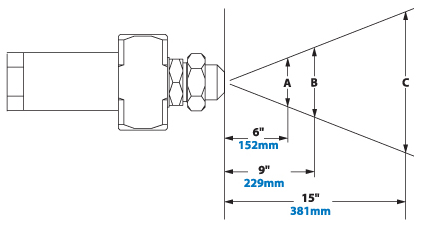

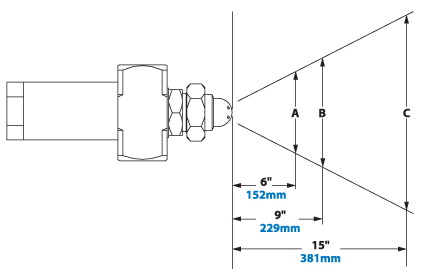

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AN2010SS | 12 | 0.8 | 10 | 0.7 | 2.3 | 6 | 3.3 | 8 | 5 | 13 | 1.8 |
| 20 | 1.4 | 20 | 1.4 | 2.8 | 7 | 3.8 | 10 | 6 | 15 | 2.4 | |
| 34 | 2.3 | 30 | 2.1 | 3 | 8 | 4.3 | 11 | 6.5 | 17 | 2.7 | |
| 42 | 2.9 | 40 | 2.8 | 3.5 | 9 | 4.5 | 11 | 6.5 | 17 | 3 | |
| 58 | 4 | 60 | 4.1 | 4 | 10 | 5 | 13 | 7 | 18 | 3.4 | |
| AN2020SS | 24 | 1.7 | 10 | 0.7 | 2.5 | 6 | 3.5 | 9 | 5.5 | 14 | 3.4 |
| 38 | 2.6 | 20 | 1.4 | 2.8 | 7 | 4 | 10 | 6.5 | 17 | 3.7 | |
| 55 | 3.8 | 30 | 2.1 | 3 | 8 | 4.5 | 11 | 6.5 | 17 | 4 | |
| 65 | 4.5 | 40 | 2.8 | 3.5 | 9 | 5 | 13 | 7 | 18 | 4.3 | |
| 85 | 5.9 | 60 | 4.1 | 4 | 10 | 5.5 | 14 | 7.5 | 19 | 5.5 | |
| AN2030SS | 14 | 1 | 10 | 0.7 | 2.8 | 7 | 4.5 | 11 | 6.5 | 17 | 3 |
| 26 | 1.8 | 20 | 1.4 | 3.3 | 8 | 5 | 13 | 7 | 18 | 4.9 | |
| 40 | 2.8 | 30 | 2.1 | 3.8 | 10 | 5.5 | 14 | 7 | 18 | 5.8 | |
| 50 | 3.4 | 40 | 2.8 | 4 | 10 | 6 | 15 | 8 | 20 | 6.7 | |
| 70 | 4.8 | 60 | 4.1 | 4 | 10 | 6 | 15 | 8 | 20 | 7.9 | |
| AN2040SS | 14 | 1 | 10 | 0.7 | 3 | 8 | 4.5 | 11 | 6.5 | 17 | 5.2 |
| 24 | 1.7 | 20 | 1.4 | 3.5 | 9 | 6 | 15 | 7.5 | 19 | 6.4 | |
| 34 | 2.3 | 30 | 2.1 | 4 | 10 | 6.5 | 17 | 8 | 20 | 7.9 | |
| 44 | 3 | 40 | 2.8 | 4.5 | 11 | 7 | 18 | 8.5 | 22 | 9.1 | |
| 64 | 4.4 | 60 | 4.1 | 5 | 13 | 7 | 18 | 9 | 23 | 10.7 | |
Schemat strumienia powietrza - modele 1/2 NPT
Wymiary strumienia - modele 1/2 NPT
| Wymiary strumienia – modele 1/2 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AN6010SS | 20 | 1.4 | 5 | 0.3 | 3.5 | 8.89 | 5.75 | 14.6 | 8.5 | 21.6 | 6.7 |
| 36 | 2.5 | 15 | 1.0 | 9.1 | |||||||
| 50 | 3.34 | 25 | 1.7 | 10.4 | |||||||
| 60 | 4.1 | 35 | 2.4 | 11.3 | |||||||
| AN6020SS | 10 | 0.7 | 5 | 0.3 | 4 | 10 | 6 | 15.2 | 8.5 | 22 | 6.1 |
| 32 | 2.2 | 25 | 1.7 | 5.5 | 14 | 7.5 | 19.1 | 10 | 25 | 8.2 | |
| 44 | 3.0 | 35 | 2.4 | 6 | 15 | 9 | 22.9 | 10.5 | 27 | 10.7 | |
| 64 | 4.4 | 55 | 3.8 | 6 | 15 | 9 | 22.9 | 10.5 | 27 | 12.8 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AN2010SS | 10 | 0.7 | 5.3 | 17 | 18 | 1.2 | 6.8 | 25 | 24 | 1.7 | 8.7 | 28 |
| 12 | 0.8 | 4.5 | 20 | 22 | 1.5 | 6.1 | 28 | 32 | 2.2 | 7.2 | 37 | |
| 14 | 1 | 4.2 | 23 | 24 | 1.7 | 5.7 | 31 | 36 | 2.5 | 6.1 | 42 | |
| — | — | — | — | 26 | 1.8 | 4.9 | 34 | 40 | 2.8 | 4.9 | 48 | |
| AN2020SS | 16 | 1.1 | 14 | 79 | 28 | 1.9 | 19.7 | 113 | 40 | 2.8 | 22.7 | 147 |
| 20 | 1.4 | 9.5 | 96 | 36 | 2.5 | 10.2 | 144 | 48 | 3.3 | 14.4 | 181 | |
| 24 | 1.7 | 5.3 | 113 | 40 | 2.8 | 6.4 | 161 | 55 | 3.8 | 7.9 | 207 | |
| 28 | 1.9 | 2.3 | 130 | 44 | 3 | 3 | 181 | 60 | 4.1 | 4.2 | 229 | |
| AN2030SS | 12 | 0.8 | 29.5 | 54 | 20 | 1.4 | 48.8 | 71 | 30 | 2.1 | 57.2 | 96 |
| 14 | 1 | 22.7 | 62 | 24 | 1.7 | 37.1 | 85 | 38 | 2.6 | 35.6 | 127 | |
| 16 | 1.1 | 16.7 | 74 | 28 | 1.9 | 26.5 | 102 | 42 | 2.9 | 26.5 | 144 | |
| 18 | 1.2 | 12.5 | 82 | 32 | 2.2 | 15.5 | 125 | 46 | 3.2 | 18.9 | 167 | |
| AN2040SS | 14 | 1 | 23.8 | 99 | 20 | 1.4 | 90.8 | 85 | 28 | 1.9 | 125 | 96 |
| 16 | 1.1 | 11.4 | 119 | 24 | 1.7 | 49.2 | 119 | 32 | 2.2 | 90.8 | 130 | |
| — | — | — | — | 26 | 1.8 | 34.1 | 139 | 36 | 2.5 | 47.3 | 167 | |
| — | — | — | — | 28 | 1.9 | 20.8 | 159 | 40 | 2.8 | 22.7 | 210 | |
| Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AN2010SS | 30 | 2.1 | 10.2 | 34 | 40 | 2.8 | 12.5 | 42 |
| 38 | 2.6 | 8.7 | 42 | 52 | 3.6 | 10.6 | 54 | |
| 44 | 3 | 7.2 | 48 | 62 | 4.3 | 8.7 | 68 | |
| 48 | 3.3 | 6.4 | 57 | 70 | 4.8 | 7.2 | 79 | |
| AN2020SS | 48 | 3.3 | 26.5 | 167 | 65 | 4.5 | 37.5 | 198 |
| 65 | 4.5 | 13.6 | 229 | 80 | 5.5 | 25 | 244 | |
| 75 | 5.2 | 5.3 | 277 | 90 | 6.2 | 17 | 286 | |
| 80 | 5.5 | 3 | 289 | 100 | 6.9 | 9.1 | 320 | |
| AN2030SS | 38 | 2.6 | 68.1 | 116 | 54 | 3.7 | 87.1 | 150 |
| 46 | 3.2 | 49.6 | 144 | 65 | 4.5 | 64.7 | 190 | |
| 52 | 3.6 | 36.3 | 170 | 75 | 5.2 | 46.6 | 227 | |
| 56 | 3.9 | 27.6 | 187 | 85 | 5.9 | 27.6 | 272 | |
| AN2040SS | 32 | 2.2 | 176 | 79 | 42 | 2.9 | 250 | 76 |
| 40 | 2.8 | 114 | 144 | 50 | 3.4 | 204 | 122 | |
| 46 | 3.2 | 62.5 | 193 | 58 | 4 | 148 | 187 | |
| 50 | 3.4 | 39 | 232 | 70 | 4.8 | 60 | 289 | |
Natężenia przepływu - modele 1/2 NPT
| Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 15 psi/1,0 bar | Ciśnienie cieczy 25 psi/1,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AN6010SS | 18 | 1.2 | 34.1 | 339.8 | 28 | 1.9 | 102.2 | 411 | 38 | 2.6 | 195.3 | 464 |
| 20 | 1.4 | 26.5 | 362.5 | 32 | 2.2 | 75.7 | 459 | 44 | 3.0 | 122.6 | 552 | |
| 22 | 1.5 | 22.7 | 385.2 | 38 | 2.6 | 75.7 | 538 | 54 | 3.7 | 83.3 | 668 | |
| 24 | 1.7 | 17.0 | 410.6 | 42 | 2.9 | 47.3 | 578 | 60 | 4.1 | 68.1 | 762 | |
| AN6020SS | 10 | 0.7 | 113.6 | 388.0 | 18 | 1.2 | 372.4 | 442 | 26 | 1.8 | 601.8 | 498 |
| 12 | 0.8 | 70.4 | 458.8 | 20 | 1.4 | 277.1 | 507 | 32 | 2.2 | 374.7 | 671 | |
| — | — | —3 | — | 22 | 1.5 | 240.7 | 575 | 36 | 2.5 | 283.9 | 810 | |
| — | — | — | — | 24 | 1.7 | 199.8 | 640 | 40 | 2.8 | 218.0 | 935 | |
| Ciśnienie cieczy 35 psi/2,4 bar | Ciśnienie cieczy 55 psi/3,8 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AN6010SS | 48 | 3.3 | 286 | 521 | — | — | — | — |
| 60 | 4.1 | 139 | 716 | — | — | — | — | |
| 72 | 5.0 | 82 | 878 | — | — | — | — | |
| 78 | 5.4 | 64 | 954 | — | — | — | — | |
| AN6020SS | 36 | 2.5 | 693 | 566 | 54 | 3.7 | 874.6 | 736 |
| 42 | 2.9 | 477 | 739 | 60 | 4.1 | 635.9 | 946 | |
| 46 | 3.2 | 363 | 878 | 72 | 5.0 | 287.7 | 1337 | |
| 52 | 3.6 | 269 | 1068 | 76 | 5.2 | 204.4 | 1453 | |
Strumień płaski odchylony
| Model | Materiał | Wlot |
| AD2010SS | Stal nierdzewna typu 303 | 1/4 NPT |

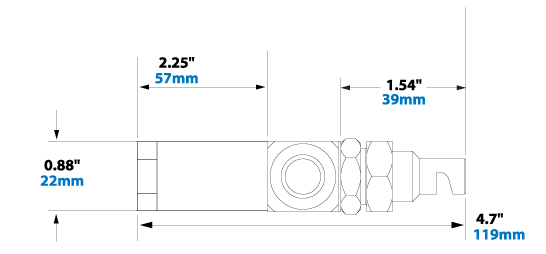

Dysze niekapiące z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających niekapiących z mieszaniem wewnętrznym o strumieniu płaskim odchylonym
Temperatura: Dysze rozpylające niekapiące o strumieniu płaskim odchylonym są przeznaczone na temperatury do 204°C.

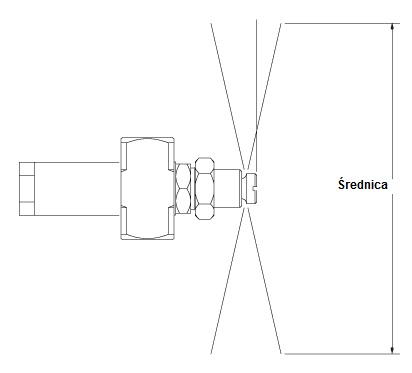

Schemat strumienia powietrza - model 1/4 NPT
| Wymiary strumienia – model 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AD2010SS | 12 | 0.8 | 10 | 0.7 | 9 | 23 | 14 | 36 | 16 | 41 | 91 |
| 22 | 1.5 | 20 | 1.4 | 11 | 28 | 13 | 33 | 16 | 41 | 107 | |
| 34 | 2.3 | 30 | 2.1 | 8 | 20 | 12 | 30 | 16 | 41 | 114 | |
| 46 | 3.2 | 40 | 2.8 | 9 | 23 | 12 | 30 | 15 | 38 | 122 | |
| 70 | 4.8 | 60 | 4.1 | 12 | 30 | 15 | 38 | 18 | 46 | 107 | |
Natężenia przepływu - model 1/4 NPT
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AD2010SS | 6 | 0.4 | 11.5 | 41 | 14 | 1.0 | 15.1 | 66 | 20 | 1.4 | 11.0 | 91 |
| 8 | 0.6 | 10.1 | 50 | 18 | 1.2 | 12.4 | 82 | 26 | 1.8 | 15.4 | 105 | |
| 10 | 0.7 | 8.3 | 59 | 20 | 1.4 | 11.0 | 91 | 30 | 2.1 | 12.9 | 122 | |
| 12 | 0.8 | 6.9 | 69 | 22 | 1.5 | 8.9 | 101 | 34 | 2.3 | 10.4 | 140 | |
| Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AD2010SS | 26 | 1.8 | 21.4 | 98 | 38 | 2.6 | 26.0 | 133 |
| 32 | 2.2 | 18.6 | 121 | 54 | 3.7 | 20.1 | 188 | |
| 38 | 2.6 | 15.7 | 144 | 62 | 4.3 | 17.3 | 221 | |
| 46 | 3.2 | 10.3 | 180 | 70 | 4.8 | 11.9 | 258 | |
Strumień płaski
| Model | Materiał | Wlot |
| AF2010SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AF2020SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AF2030SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AF2040SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AF2050SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AF6010SS | Stal nierdzewna typu 303 | 1/2 NPT |
| AF6020SS | Stal nierdzewna typu 303 | 1/2 NPT |

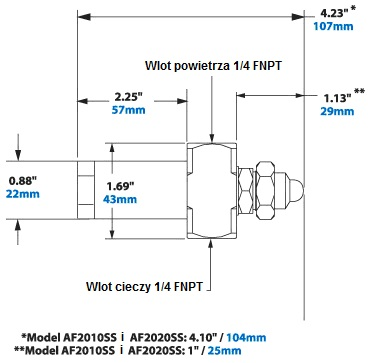

Dysze niekapiące z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających niekapiących z mieszaniem wewnętrznym o strumieniu płaskim
Temperatura: Dysze rozpylające niekapiące o strumieniu płaskim są przeznaczone na temperatury do 204°C.

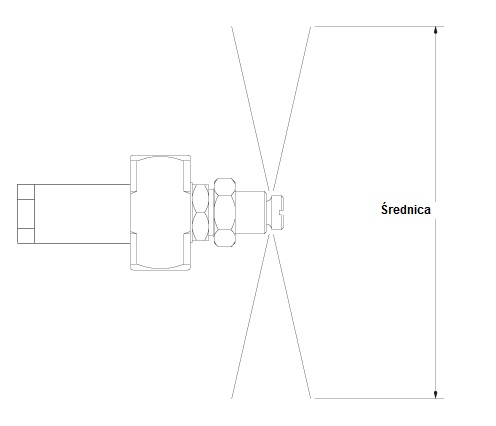

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AF2010SS | 16 | 1.1 | 10 | 0.7 | 9 | 23 | 12 | 30 | 15 | 38 | 1.5 |
| 30 | 2.1 | 20 | 1.4 | 11 | 28 | 13 | 33 | 17 | 43 | 1.8 | |
| 40 | 2.8 | 30 | 2.1 | 12 | 30 | 14 | 36 | 20 | 51 | 1.8 | |
| 50 | 3.4 | 40 | 2.8 | 14 | 36 | 16 | 41 | 22 | 56 | 2.1 | |
| 85 | 5.9 | 60 | 4.1 | 14 | 36 | 17 | 43 | 23 | 58 | 2.1 | |
| AF2020SS | 16 | 1.1 | 10 | 0.7 | 11 | 28 | 14 | 36 | 19 | 48 | 1.5 |
| 30 | 2.1 | 20 | 1.4 | 14 | 36 | 17 | 43 | 21 | 53 | 1.8 | |
| 42 | 2.9 | 30 | 2.1 | 14 | 36 | 18 | 46 | 23 | 58 | 1.8 | |
| 50 | 3.4 | 40 | 2.8 | 16 | 41 | 19 | 48 | 26 | 66 | 2.1 | |
| 80 | 5.5 | 60 | 4.1 | 16 | 41 | 21 | 53 | 29 | 74 | 2.4 | |
| AF2030SS | 20 | 1.4 | 10 | 0.7 | 11 | 28 | 14 | 36 | 19 | 48 | 3 |
| 32 | 2.2 | 20 | 1.4 | 15 | 38 | 17 | 43 | 23 | 58 | 3.4 | |
| 42 | 2.9 | 30 | 2.1 | 16 | 41 | 21 | 53 | 29 | 74 | 3.7 | |
| 54 | 3.7 | 40 | 2.8 | 19 | 48 | 25 | 64 | 33 | 84 | 4.3 | |
| 75 | 5.2 | 60 | 4.1 | 20 | 51 | 26 | 66 | 35 | 89 | 4.6 | |
| AF2040SS | 16 | 1.1 | 10 | 0.7 | 14 | 36 | 18 | 46 | 24 | 61 | 3 |
| 32 | 2.2 | 20 | 1.4 | 15 | 38 | 19 | 48 | 27 | 69 | 3.7 | |
| 56 | 3.9 | 40 | 2.8 | 20 | 51 | 25 | 64 | 34 | 86 | 4.6 | |
| 85 | 5.9 | 60 | 4.1 | 21 | 53 | 27 | 69 | 36 | 91 | 4.6 | |
| AF2050SS | 14 | 1 | 10 | 0.7 | 14 | 36 | 18 | 46 | 23 | 58 | 3 |
| 26 | 1.8 | 20 | 1.4 | 15 | 38 | 19 | 48 | 24 | 61 | 4 | |
| 38 | 2.6 | 30 | 2.1 | 16 | 41 | 20 | 51 | 25 | 64 | 4.9 | |
| 48 | 3.3 | 40 | 2.8 | 17 | 43 | 20 | 51 | 27 | 69 | 5.5 | |
| 70 | 4.8 | 60 | 4.1 | 17 | 43 | 21 | 53 | 29 | 74 | 5.8 | |
Schemat strumienia powietrza - modele 1/2 NPT
Wymiary strumienia - modele 1/2 NPT
| Wymiary strumienia – modele 1/2 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| AF6010SS | 20 | 1.4 | 10 | 0.7 | 25 | 64 | 34 | 86 | 45 | 114 | 4.3 |
| 40 | 2.8 | 20 | 1.4 | 28 | 71 | 36 | 91 | 46 | 117 | 5.5 | |
| 50 | 3.4 | 25 | 1.7 | 29 | 74 | 38 | 97 | 48 | 122 | 6.7 | |
| 70 | 4.8 | 40 | 2.8 | 32 | 81 | 42 | 107 | 51 | 130 | 8.2 | |
| AF6020SS | 10 | 0.7 | 5 | 0.3 | 21 | 53 | 27 | 69 | 36 | 91 | 4.0 |
| 20 | 1.4 | 15 | 1.0 | 34 | 86 | 42 | 107 | 52 | 132 | 4.6 | |
| 44 | 3.0 | 35 | 2.4 | 39 | 99 | 47 | 119 | 64 | 163 | 5.8 | |
| 64 | 4.4 | 55 | 3.8 | 40 | 102 | 50 | 127 | 68 | 173 | 6.1 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AF2010SS | 10 | 0.7 | 6.1 | 20 | 18 | 1.2 | 7.9 | 28 | 28 | 1.9 | 9.1 | 40 |
| 14 | 1 | 5.3 | 25 | 26 | 1.8 | 6.4 | 37 | 40 | 2.8 | 6.8 | 51 | |
| 18 | 1.2 | 4.2 | 31 | 34 | 2.3 | 4.5 | 48 | 48 | 3.3 | 5.3 | 59 | |
| 22 | 1.5 | 3 | 37 | 40 | 2.8 | 3 | 54 | 55 | 3.8 | 3.8 | 68 | |
| AF2020SS | 12 | 0.8 | 9.1 | 20 | 20 | 1.4 | 12.9 | 25 | 30 | 2.1 | 14.8 | 34 |
| 16 | 1.1 | 6.8 | 25 | 28 | 1.9 | 9.1 | 34 | 38 | 2.6 | 11 | 42 | |
| 18 | 1.2 | 5.7 | 28 | 32 | 2.2 | 6.8 | 42 | 46 | 3.2 | 7.6 | 54 | |
| 20 | 1.4 | 4.9 | 31 | 36 | 2.5 | 5.3 | 48 | 50 | 3.4 | 6.1 | 59 | |
| AF2030SS | 16 | 1.1 | 17 | 57 | 28 | 1.9 | 22.7 | 79 | 38 | 2.6 | 26.5 | 99 |
| 20 | 1.4 | 12.5 | 68 | 32 | 2.2 | 18.9 | 88 | 42 | 2.9 | 24.2 | 108 | |
| 24 | 1.7 | 9.1 | 76 | 34 | 2.3 | 17 | 93 | 46 | 3.2 | 20.8 | 116 | |
| 28 | 1.9 | 5.7 | 88 | 36 | 2.5 | 14.8 | 99 | 48 | 3.3 | 19.3 | 125 | |
| AF2040SS | 12 | 0.8 | 30.7 | 40 | 22 | 1.5 | 45.4 | 54 | 34 | 2.3 | 49.6 | 76 |
| 16 | 1.1 | 22.3 | 51 | 30 | 2.1 | 26.9 | 76 | 42 | 2.9 | 33.7 | 96 | |
| 18 | 1.2 | 18.9 | 57 | 34 | 2.3 | 21.2 | 88 | 48 | 3.3 | 23.8 | 116 | |
| 22 | 1.5 | 12.5 | 68 | 38 | 2.6 | 15.5 | 99 | 52 | 3.6 | 18.9 | 127 | |
| AF2050SS | 14 | 1 | 33.3 | 85 | 26 | 1.8 | 43.5 | 122 | 34 | 2.3 | 78.7 | 130 |
| 16 | 1.1 | 20.1 | 105 | 28 | 1.9 | 29.5 | 139 | 36 | 2.5 | 64.3 | 139 | |
| — | — | — | — | — | — | — | — | 40 | 2.8 | 34.1 | 173 | |
| — | — | — | — | — | — | — | — | 42 | 2.9 | 23.8 | 198 | |
| Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AF2010SS | 38 | 2.6 | 9.8 | 48 | 55 | 3.8 | 12.1 | 62 |
| 50 | 3.4 | 7.6 | 59 | 75 | 5.2 | 8.7 | 85 | |
| 60 | 4.1 | 6.1 | 71 | 90 | 6.2 | 6.1 | 102 | |
| 70 | 4.8 | 4.5 | 85 | 100 | 6.9 | 4.9 | 116 | |
| AF2020SS | 38 | 2.6 | 17.4 | 40 | 65 | 4.5 | 17.8 | 62 |
| 50 | 3.4 | 12.1 | 54 | 75 | 5.2 | 14 | 74 | |
| 60 | 4.1 | 8.3 | 65 | 85 | 5.9 | 10.6 | 85 | |
| 70 | 4.8 | 5.3 | 79 | 95 | 6.6 | 7.9 | 102 | |
| AF2030SS | 46 | 3.2 | 32.2 | 113 | 65 | 4.5 | 41.6 | 150 |
| 52 | 3.6 | 28.4 | 127 | 70 | 4.8 | 37.9 | 161 | |
| 58 | 4 | 23.8 | 139 | 80 | 5.5 | 30.3 | 181 | |
| 60 | 4.1 | 22.7 | 147 | 90 | 6.2 | 24.2 | 204 | |
| AF2040SS | 46 | 3.2 | 54.1 | 96 | 65 | 4.5 | 69.3 | 127 |
| 54 | 3.7 | 39 | 116 | 80 | 5.5 | 45 | 167 | |
| 60 | 4.1 | 29.9 | 136 | 90 | 6.2 | 32.2 | 193 | |
| 70 | 4.8 | 17.4 | 164 | 100 | 6.9 | 22.7 | 224 | |
| AF2050SS | 42 | 2.9 | 114 | 136 | 58 | 4 | 159 | 156 |
| 46 | 3.2 | 77.6 | 173 | 65 | 4.5 | 114 | 193 | |
| 50 | 3.4 | 51.1 | 207 | 70 | 4.8 | 79.5 | 246 | |
| 54 | 3.7 | 28.4 | 238 | 80 | 5.5 | 32.2 | 317 | |
Natężenia przepływu - modele 1/2 NPT
| Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 15 psi/1,0 bar | Ciśnienie cieczy 25 psi/1,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AF6010SS | — | — | — | — | 28 | 1.9 | 127 | 663 | 44 | 3.0 | 145 | 918 |
| — | — | — | — | 30 | 2.1 | 95 | 716 | 48 | 3.3 | 136 | 1025 | |
| — | — | — | — | 34 | 2.3 | 48 | 813 | 50 | 3.4 | 68 | 1076 | |
| — | — | — | — | 36 | 2.5 | 44 | 884 | 60 | 4.1 | 13 | 1303 | |
| AF6020SS | 10 | 0.69 | 68 | 510 | 18 | 1.2 | 332 | 442 | 26 | 1.8 | 568 | 507 |
| 12 | 0.83 | 23 | 170 | 20 | 1.4 | 236 | 521 | 30 | 2.1 | 375 | 632 | |
| — | — | — | — | 22 | 1.5 | 173 | 583 | 36 | 2.5 | 191 | 847 | |
| — | — | — | — | 24 | 1.7 | 116 | 660 | 40 | 2.8 | 100 | 997 | |
| Ciśnienie cieczy 35 psi/2,4 bar | Ciśnienie cieczy 55 psi/3,8 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AF6010SS | 58 | 4.0 | 175 | 1141 | — | — | — | — |
| 62 | 4.3 | 132 | 1232 | — | — | — | — | |
| 65 | 4.5 | 95 | 1303 | — | — | — | — | |
| 70 | 4.8 | 61 | 1408 | — | — | — | — | |
| AF6020SS | 36 | 2.5 | 670 | 632 | 54 | 3.7 | 874 | 830 |
| 40 | 2.8 | 500 | 753 | 60 | 4.1 | 704 | 1008 | |
| 46 | 3.2 | 291 | 974 | 68 | 4.7 | 409 | 1257 | |
| 52 | 3.6 | 145 | 1175 | 76 | 5.2 | 250 | 1505 | |

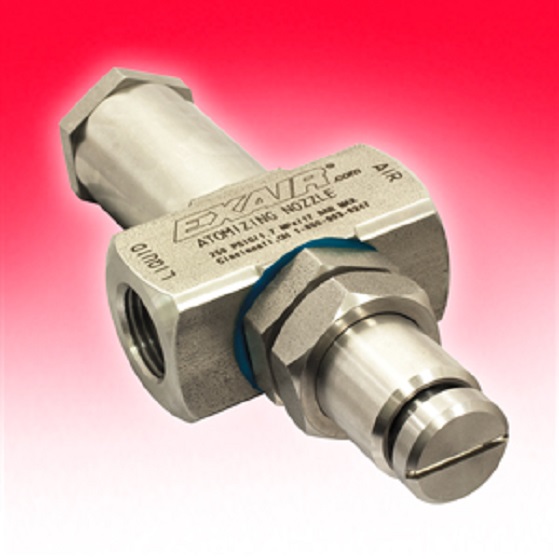

Strumień o pustym stożku
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
| Model | Materiał | Wlot |
| AT2010SS | Stal nierdzewna typu 303 | 1/4 NPT |
| AT6010SS | Stal nierdzewna typu 303 | 1/2 NPT |
Dysze niekapiące z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających niekapiących z mieszaniem wewnętrznym o strumieniu o pustym stożku
Temperatura: Dysze rozpylające o strumieniu o pustym stożku są przeznaczone na temperatury do 204°C.
Schemat strumienia powietrza - model 1/4 NPT
Wymiary strumienia - model 1/4 NPT
| Wymiary strumienia – model 1/4 NPT | ||||||
| Model | Ciśnienie | Średnica | ||||
| Powietrze psi/bar | Ciecz psi/bar | |||||
| cal | cm | |||||
| AT2010SS | 20 | 1.4 | 10 | 0.7 | 36 | 91 |
| 34 | 2.3 | 20 | 1.4 | 39 | 99 | |
| 50 | 3.4 | 30 | 2.1 | 44 | 112 | |
| 60 | 4.1 | 40 | 2.8 | 49 | 124 | |
| 85 | 5.9 | 60 | 4.1 | 53 | 135 | |
Schemat strumienia powietrza - model 1/2 NPT
Wymiary strumienia - model 1/2 NPT
| Wymiary strumienia – model 1/2 NPT | ||||||
| Model | Ciśnienie | Średnica | ||||
| Powietrze psi/bar | Ciecz psi/bar | |||||
| cal | cm | |||||
| AT6010SS | 16 | 1.1 | 10 | 0.7 | 56 | 142 |
| 42 | 2.9 | 30 | 2.1 | 112 | 284 | |
| 56 | 3.9 | 40 | 2.8 | 144 | 366 | |
| 80 | 5.5 | 60 | 4.1 | 156 | 396 | |
Natężenia przepływu - model 1/4 NPT
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AT2010SS | 20 | 1.4 | 16.8 | 121 | 34 | 2.3 | 27.5 | 182 | 50 | 3.4 | 30.6 | 251 |
| 24 | 1.7 | 9.7 | 150 | 38 | 2.6 | 19.6 | 206 | 56 | 3.9 | 20.3 | 285 | |
| 26 | 1.8 | 7.5 | 162 | 42 | 2.9 | 13.5 | 231 | 60 | 4.1 | 15.7 | 303 | |
| 28 | 1.9 | 5.9 | 176 | 48 | 3.3 | 7.8 | 264 | 70 | 4.8 | 7.4 | 356 | |
| Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AT2010SS | 60 | 4.1 | 43.5 | 283 | 85 | 5.9 | 55.7 | 376 |
| 70 | 4.8 | 26.8 | 335 | 90 | 6.2 | 47.9 | 398 | |
| 80 | 5.5 | 15.4 | 383 | 95 | 6.6 | 40.2 | 423 | |
| 90 | 6.2 | 7.7 | 439 | 100 | 6.9 | 33.7 | 449 | |
Natężenia przepływu - model 1/2 NPT
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| AT6010SS | 14 | 1.0 | 204 | 388 | 24 | 1.7 | 379 | 490 | 36 | 2.5 | 431 | 671 |
| 16 | 1.1 | 127 | 462 | 28 | 1.9 | 250 | 617 | 40 | 2.8 | 314 | 793 | |
| 18 | 1.2 | 64 | 524 | 32 | 2.2 | 123 | 756 | 46 | 3.2 | 145 | 980 | |
| 20 | 1.4 | 41 | 566 | 36 | 2.5 | 45 | 872 | 50 | 3.4 | 55 | 1107 | |
| Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| AT6010SS | 48 | 3.3 | 500 | 838 | 72 | 5.0 | 568 | 1175 |
| 54 | 3.7 | 322 | 1025 | 76 | 5.2 | 454 | 1291 | |
| 60 | 4.1 | 159 | 1209 | 78 | 5.4 | 409 | 1357 | |
| 66 | 4.6 | 59 | 1413 | 82 | 5.7 | 318 | 1458 | |

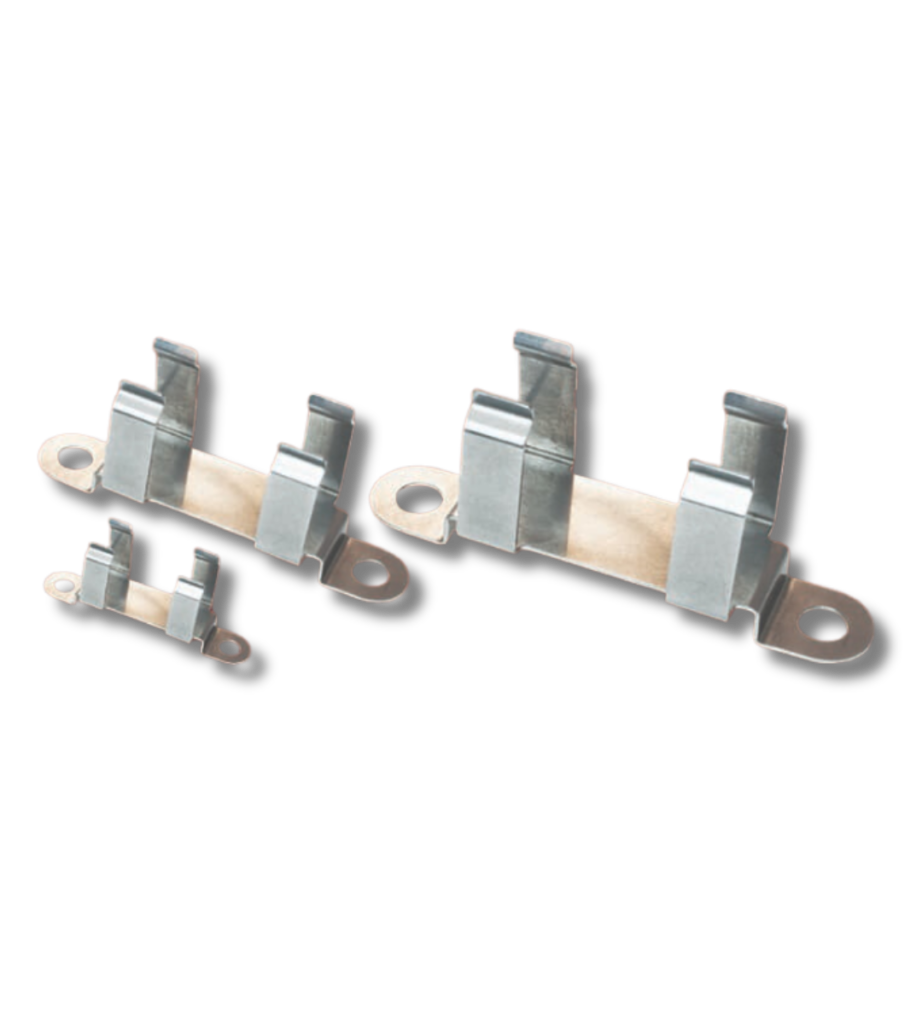

Akcesoria do produktu
Często kupowane razem
