Dysze toroidalne “Super”

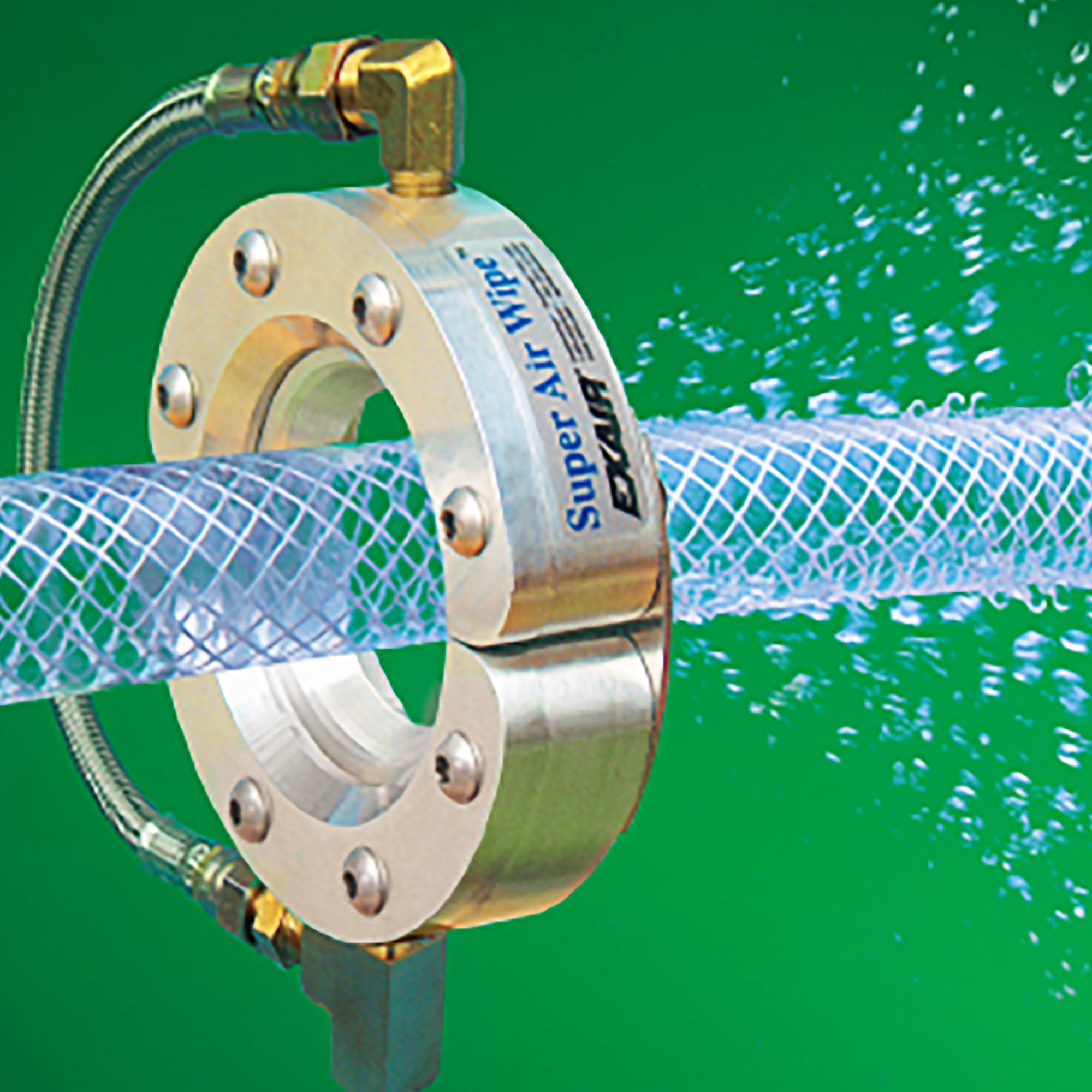

Dysza toroidalna Super Air Wipe wytwarza równomierny strumień sprężonego powietrza 360° wokół rury, kabla, przewodu, węża lub profilu. Umożliwia skuteczne suszenie, zdmuchiwanie, czyszczenie i chłodzenie powierzchni bez kontaktu z obrabianym elementem. Dzielona konstrukcja pozwala zamontować dyszę bez konieczności przewlekania przez nią całego produktu. Modele aluminiowe mogą pracować w temperaturze do 204°C, a wykonania ze stali nierdzewnej do 427°C.
- Opis produktu
Super Air Wipe to przemysłowa dysza toroidalna, nazywana również dyszą pierścieniową lub Air Wipe, przeznaczona do procesów wykorzystujących sprężone powietrze do obróbki powierzchni elementów o przekroju okrągłym lub zbliżonym do okrągłego. Strumień powietrza jest rozprowadzany równomiernie wokół całego obwodu detalu, dzięki czemu jedna dysza może zastąpić układ wielu oddzielnych dysz punktowych.

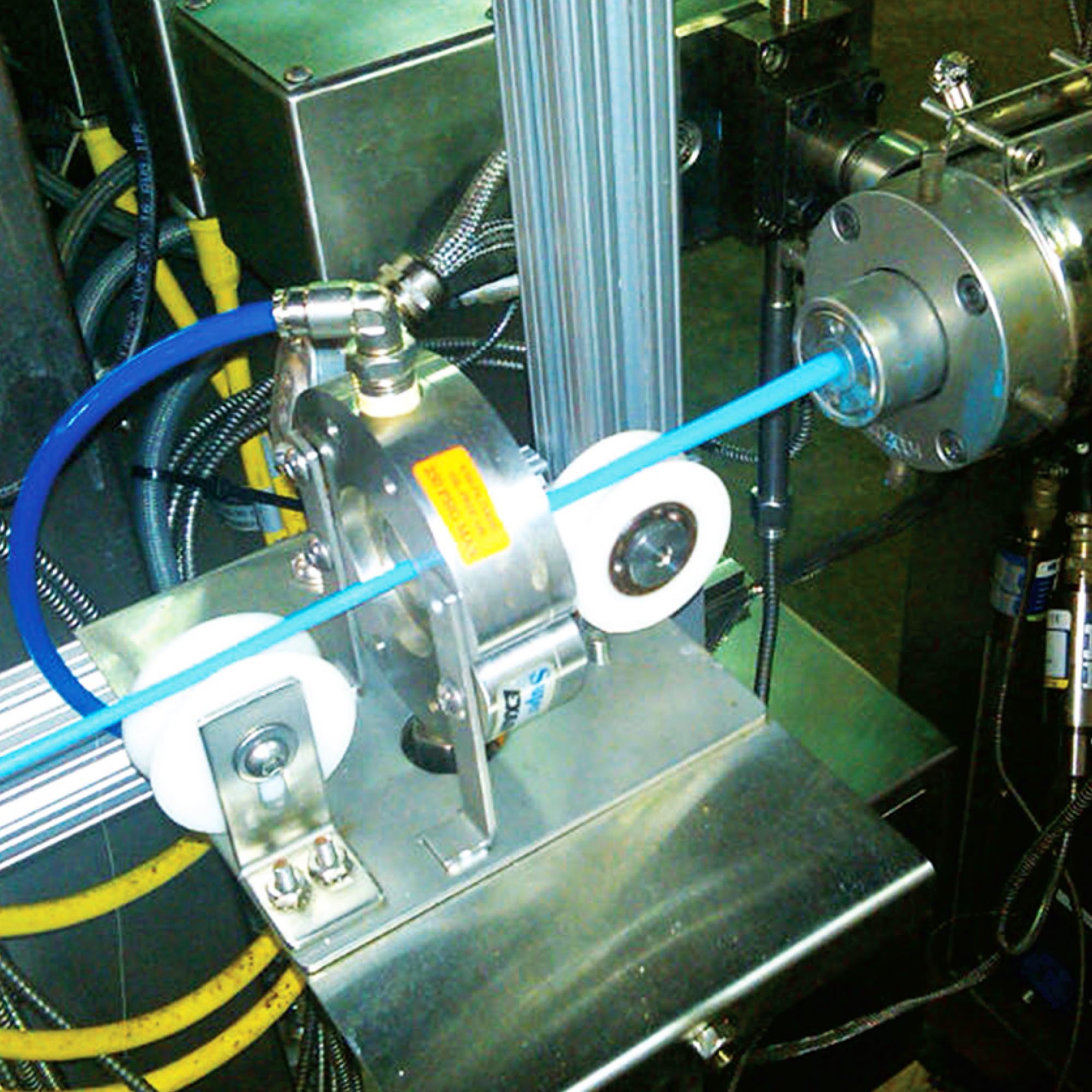

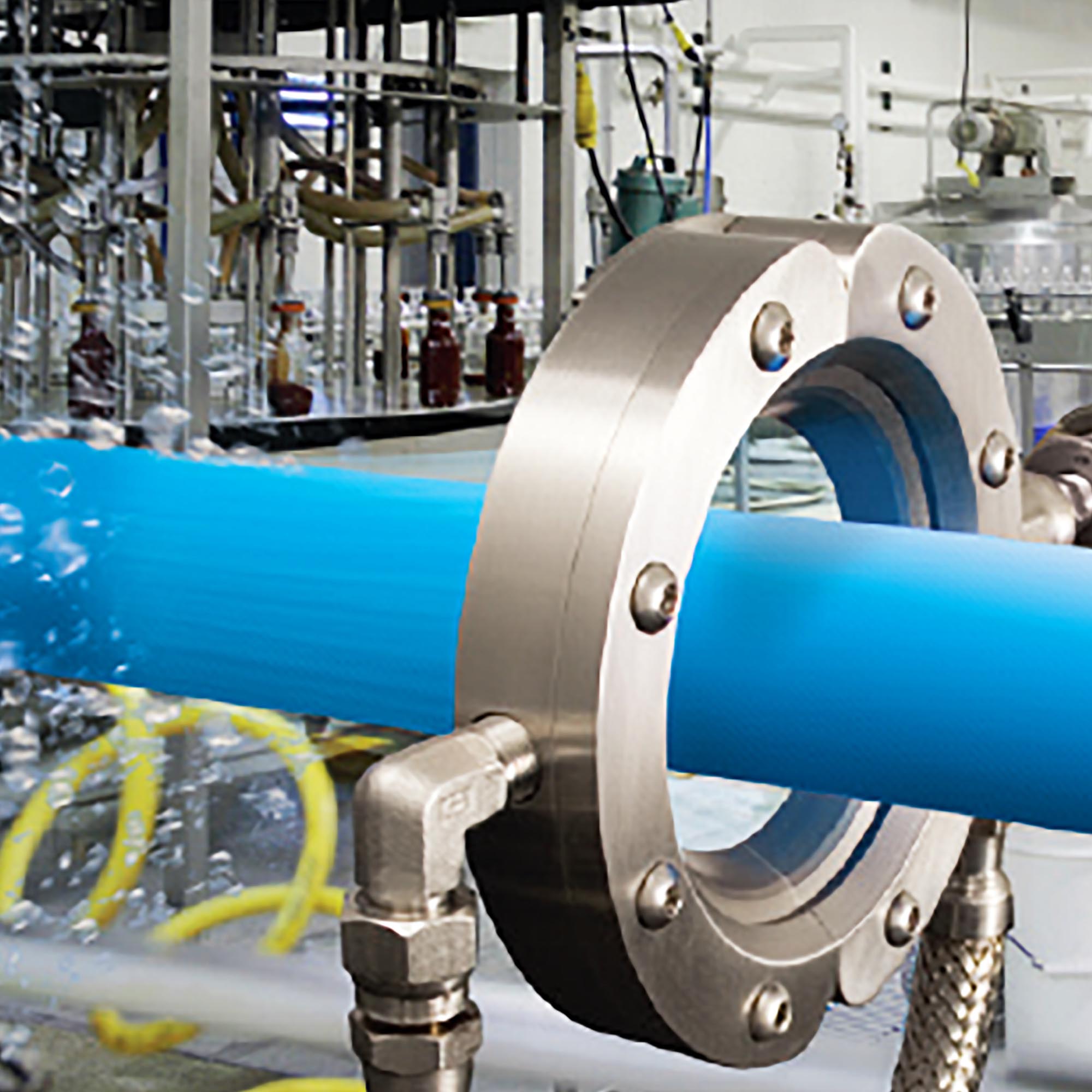

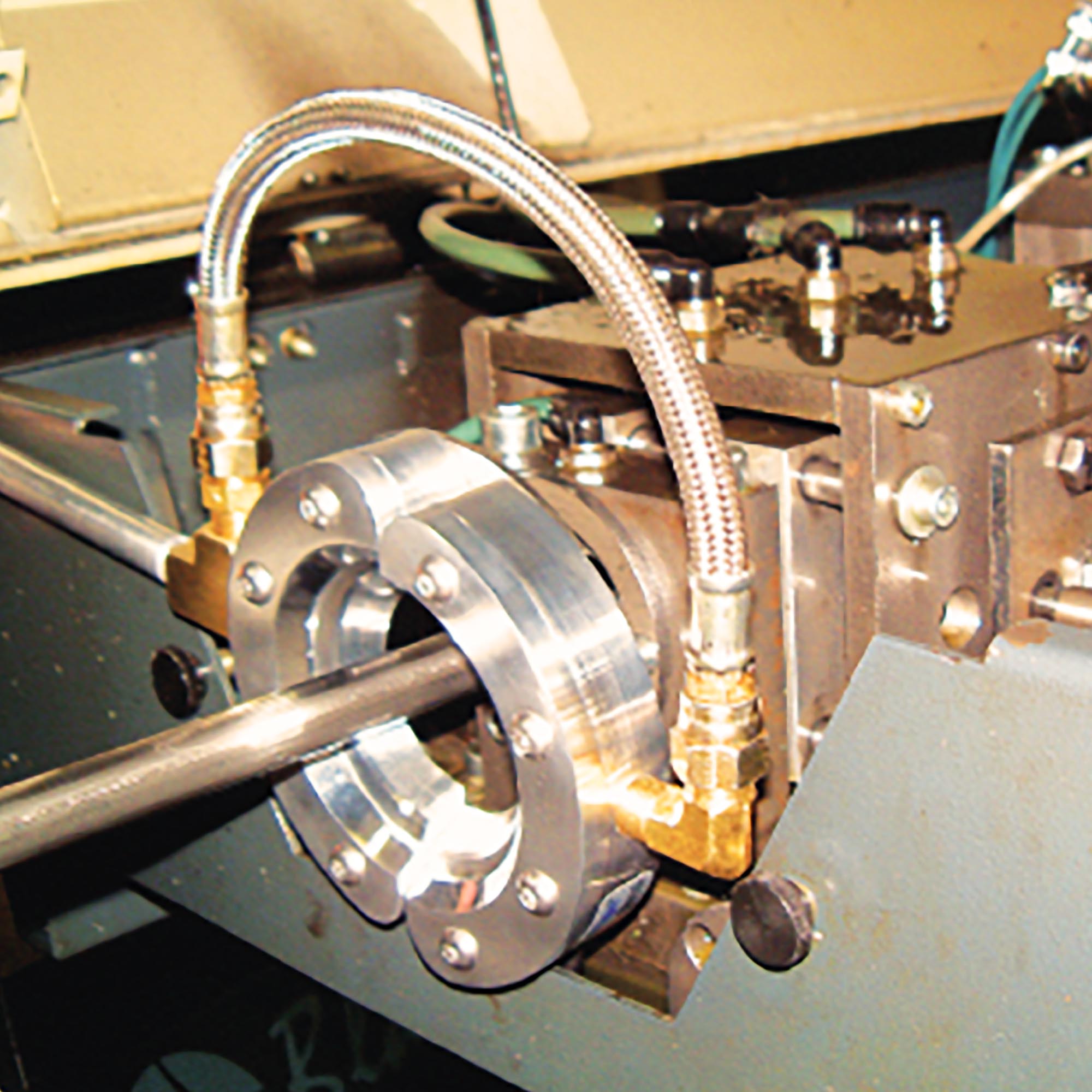

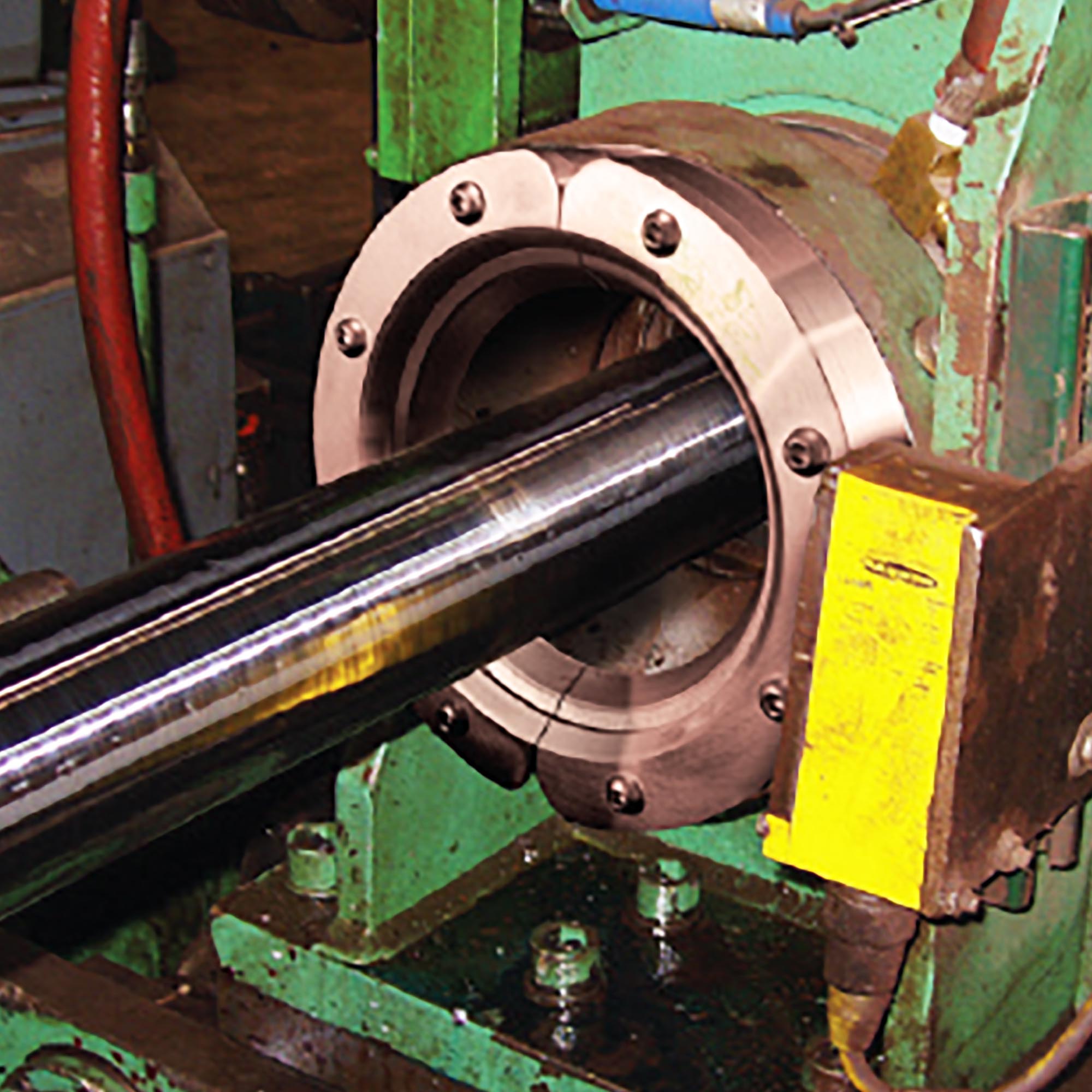

Rozwiązanie sprawdza się szczególnie podczas osuszania kabli i przewodów, suszenia rur i węży, chłodzenia profili po wytłaczaniu, usuwania wody, oleju, chłodziwa, pyłu oraz innych zanieczyszczeń.

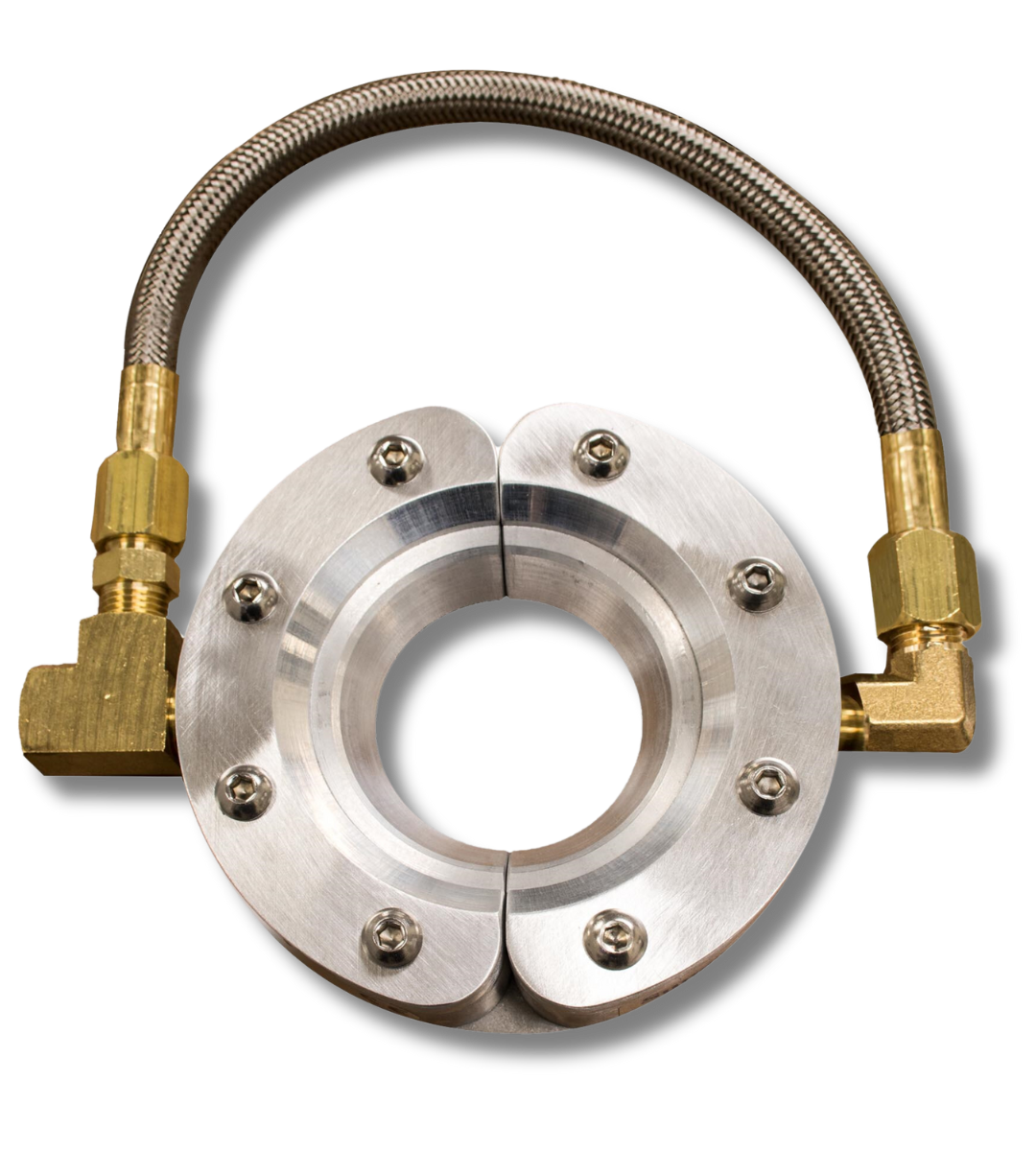

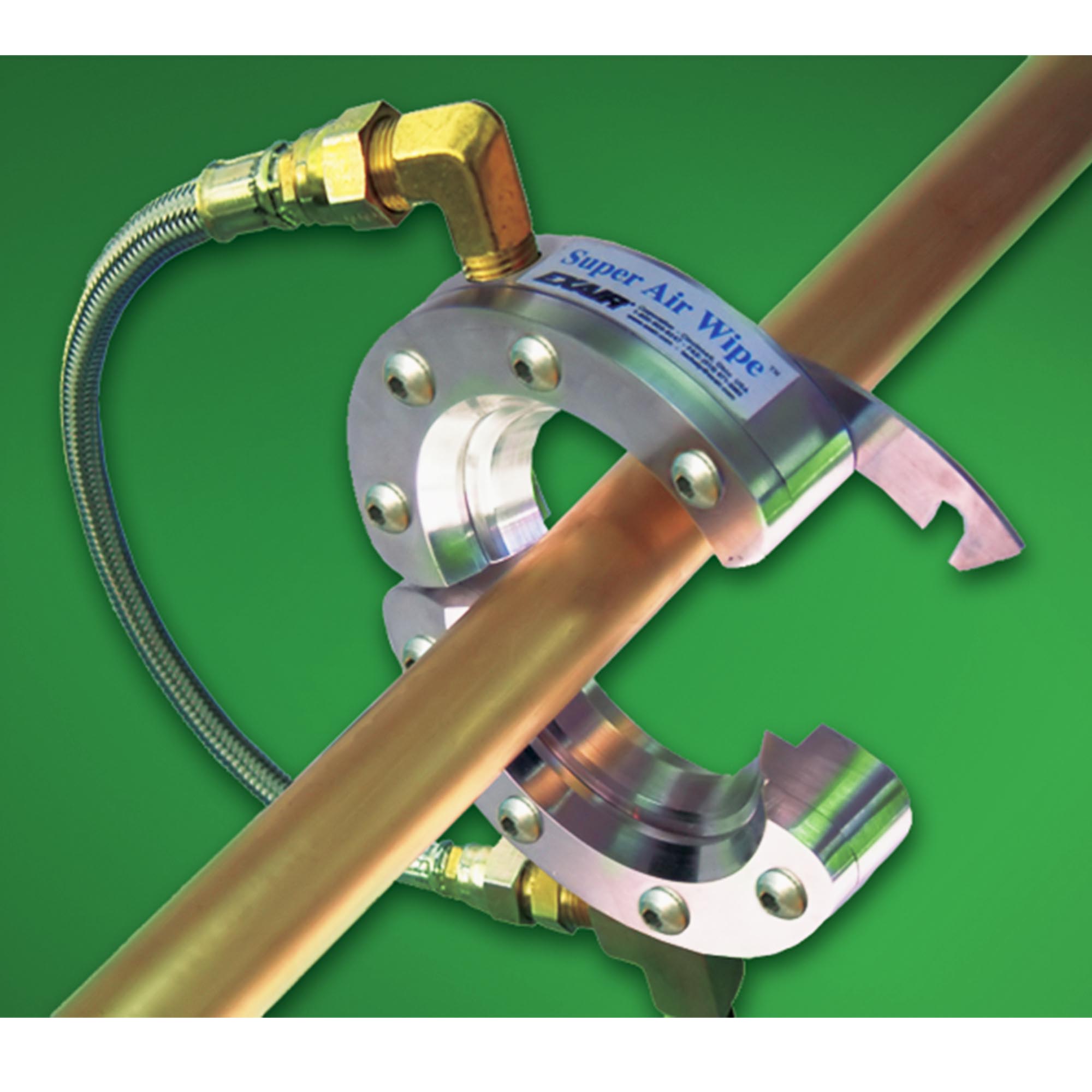

Korpus Super Air Wipe składa się z dwóch części. Dyszę można otworzyć, umieścić wokół istniejącej rury, kabla lub profilu, a następnie ponownie zamknąć. Takie rozwiązanie znacznie ułatwia montaż na działających liniach technologicznych i przy zmianie produktu. Wszystkie modele wykorzystują śruby i podkładki regulacyjne ze stali nierdzewnej, natomiast w rozmiarach do 4″ (102 mm) stosowany jest również wąż łączący w oplocie ze stali nierdzewnej.
Najważniejsze zalety dysz pierścieniowych
- Równomierny strumień powietrza 360° obejmujący cały obwód produktu.
- Bezdotykowe działanie – brak szczotek, gumowych wycieraków i innych elementów stykających się z detalem.
- Dzielona konstrukcja umożliwiająca założenie dyszy wokół istniejącego przewodu, rury lub profilu bez jego przewlekania.
- Niskie zużycie sprężonego powietrza w porównaniu z niekontrolowanym przedmuchem lub układem wielu otwartych dysz.
- Brak części ruchomych i zasilania elektrycznego, co upraszcza konstrukcję i eksploatację.
- Regulowana siła i przepływ powietrza za pomocą ciśnienia zasilania oraz podkładek regulacyjnych.
- Kompaktowa i lekka budowa ułatwiająca instalację na maszynach oraz liniach technologicznych.
- Elementy montażowe i podkładki wykonane ze stali nierdzewnej.
- Modele aluminiowe przystosowane do temperatur do 204°C.
- Modele ze stali nierdzewnej przystosowane do temperatur do 427°C.
- Gwintowane otwory umożliwiające trwały montaż dyszy.
- Konstrukcja spełnia wymagania OSHA dotyczące maksymalnego ciśnienia przy zatkaniu oraz poziomu hałasu.
Parametry dyszy pierścieniowej "Super"
|
przy ciśnieniu 5,5 bar MODEL |
Średnica wewnętrzna dyszy [mm] |
Zużycie sprężonego powietrza [l/min] | Poziom hałasu w odległości 914mm [dBA] |
| 2399 | 10 | 314 | 82 |
| 2400, 2400SS | 13 | 394 | 80 |
| 2401, 2401SS | 25 | 541 | 80 |
| 2402, 2402SS | 51 | 835 | 81 |
| 2403, 2403SS | 76 | 1.127 | 82 |
| 2404, 2404SS | 102 | 1.422 | 82 |
| 2405 | 127 | 1.716 | 82 |
| 2406 | 152 | 2.010 | 84 |
| 2407 | 178 | 2.302 | 85 |
| 2409 | 229 | 2.891 | 87 |
| 2411 | 279 | 3.477 | 89 |
Zastosowania dysz okrągłych
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Jak działa dysza toroidalna?

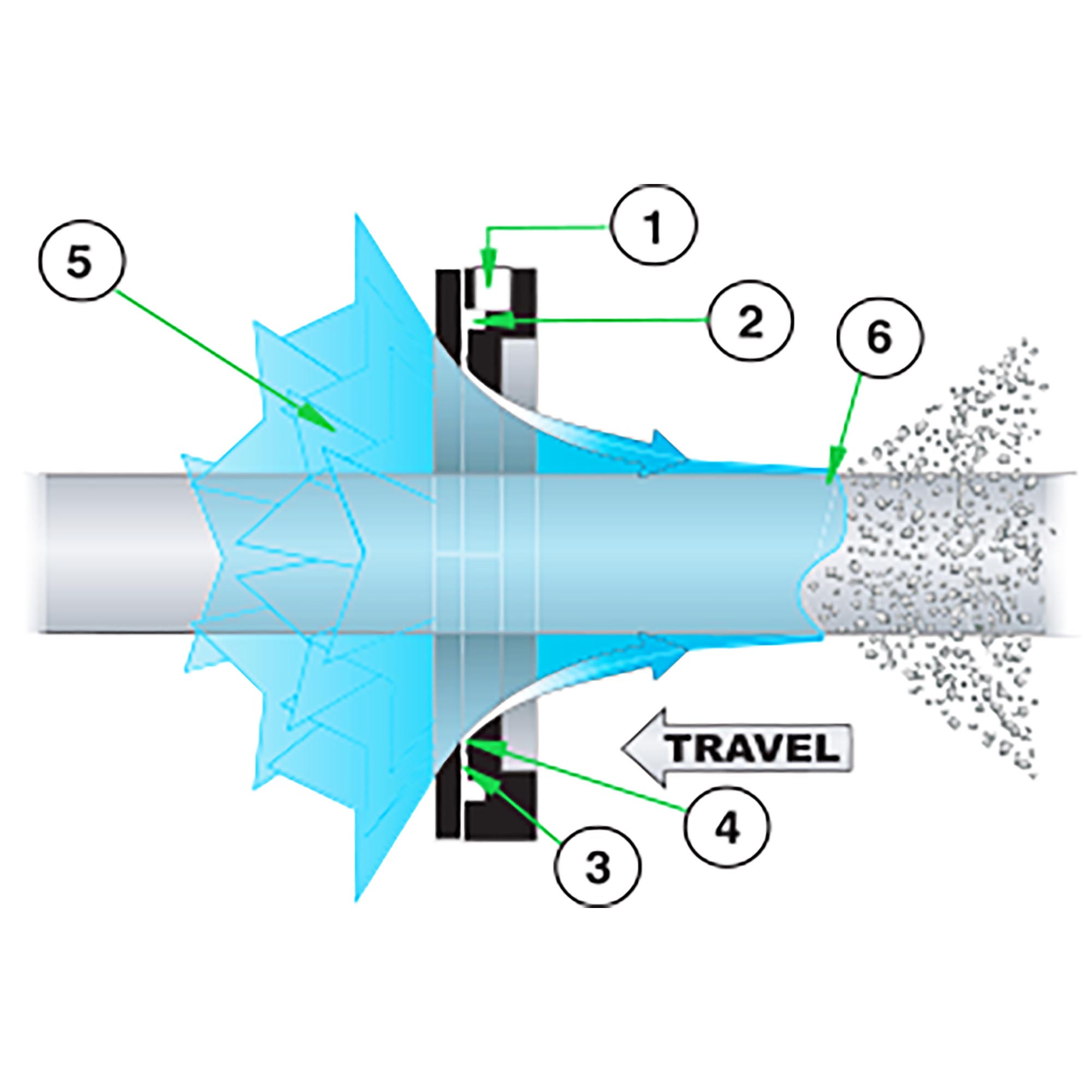

Sprężone powietrze wpływa przez wlot dyszy pierścieniowej (1) do pierścieniowej komory wewnątrz dyszy (2), a następnie przechodzi z dużą prędkością przez wąską szczelinę rozmieszczoną wokół jej obwodu (3). Strumień przylega do odpowiednio ukształtowanego profilu wykorzystującego efekt Coandy (4) i kierowany jest w stronę powierzchni elementu przechodzącego przez środek dyszy.
W centralnej części układu powstaje obszar niższego ciśnienia, który zasysa dodatkowe powietrze z otoczenia (5). W rezultacie wokół produktu tworzy się silny, stożkowy pierścień powietrza 360°, oddziałujący równomiernie na jego powierzchnię (6). Pozwala to usuwać wodę, chłodziwo i zanieczyszczenia, osuszać produkt lub intensywnie go chłodzić przy relatywnie niskim zużyciu sprężonego powietrza.

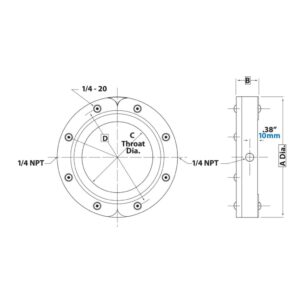

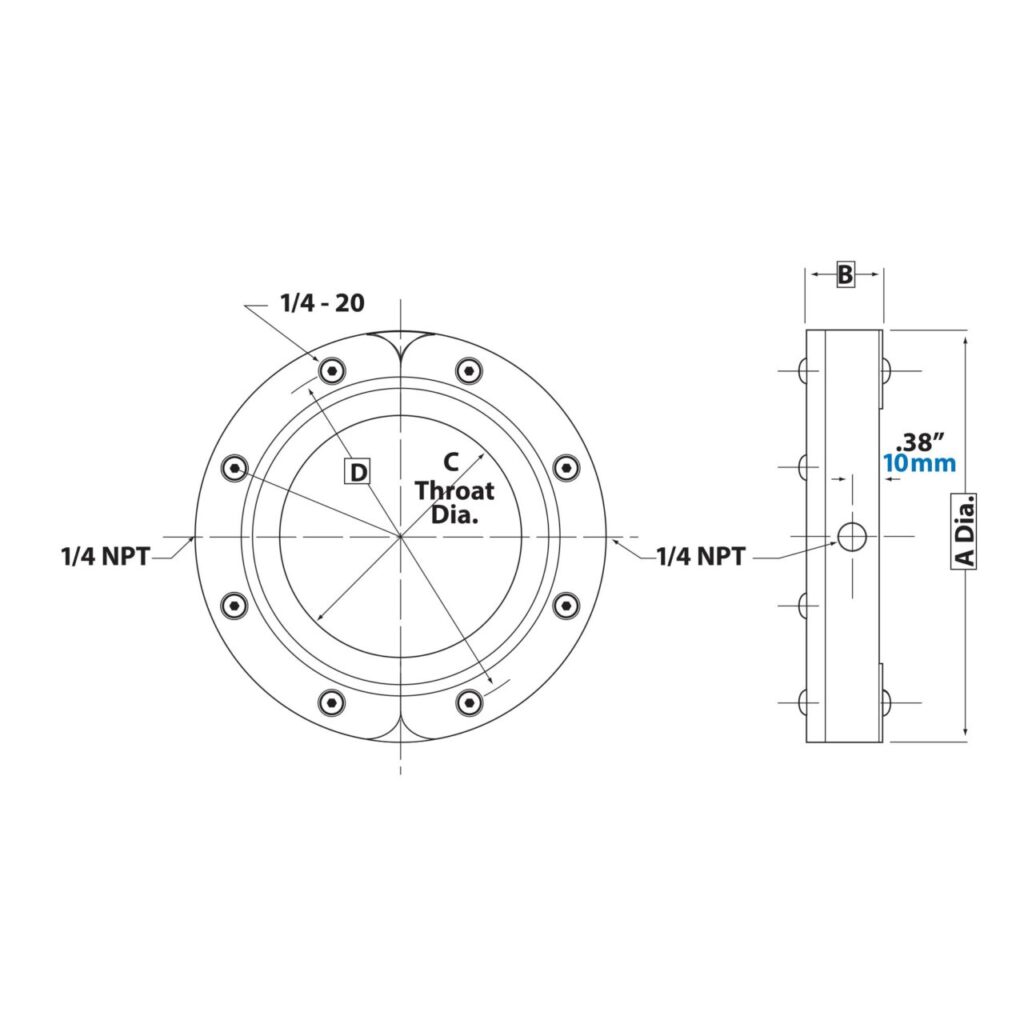

Wymiary dysz pierścieniowych "Super"
| Model | A | B | C | D | |
| 2399 | cal | 3,13 | 1,13 | 0,38 | 2,38 |
| mm | 79 | 29 | 10 | 60 | |
| 2400, 2400SS | cal | 3,25 | 1,13 | 0,50 | 2,50 |
| mm | 83 | 29 | 13 | 64 | |
| 2401, 2401SS | cal | 3,75 | 1,13 | 1 | 2,95 |
| mm | 95 | 29 | 25 | 75 | |
| 2402, 2402SS | cal | 4,75 | 1,13 | 2 | 3,95 |
| mm | 121 | 29 | 51 | 100 | |
| 2403, 2403SS | cal | 5,75 | 1,13 | 3 | 4,95 |
| mm | 146 | 29 | 76 | 126 | |
| 2404, 2404SS | cal | 6,75 | 1,13 | 4 | 5,95 |
| mm | 172 | 29 | 102 | 151 | |
| 2405 | cal | 7,75 | 1,13 | 5 | 6,95 |
| mm | 197 | 29 | 127 | 176 | |
| 2406 | cal | 8,75 | 1,13 | 6 | 7,95 |
| mm | 222 | 29 | 152 | 202 | |
| 2407 | cal | 9,75 | 1,13 | 7 | 8,95 |
| mm | 248 | 29 | 178 | 227 | |
| 2409 | cal | 11,75 | 1,13 | 9 | 10,95 |
| mm | 299 | 29 | 229 | 278 | |
| 2411 | cal | 13,75 | 1,13 | 11 | 12,95 |
| mm | 349 | 29 | 279 | 329 |
Do pobrania
Najczęściej zadawane pytania
Super Air Wipe służy do równomiernego suszenia, zdmuchiwania, czyszczenia i chłodzenia powierzchni rur, kabli, przewodów, węży, profili oraz innych elementów przechodzących przez środek dyszy. Strumień powietrza działa wokół całego obwodu produktu.
Nie. Jest to rozwiązanie bezdotykowe. Powierzchnia obrabiana jest za pomocą strumienia sprężonego powietrza, dzięki czemu nie ma potrzeby stosowania mechanicznych wycieraków lub szczotek.
Modele aluminiowe są przeznaczone do pracy w temperaturze do 204°C, natomiast modele ze stali nierdzewnej do 427°C.
Tak. Przepływ, siłę oraz zużycie sprężonego powietrza można regulować przez zmianę ciśnienia zasilania. Dodatkowo zastosowanie kolejnych podkładek zwiększa szerokość szczeliny i pozwala uzyskać większy przepływ oraz silniejszy strumień.

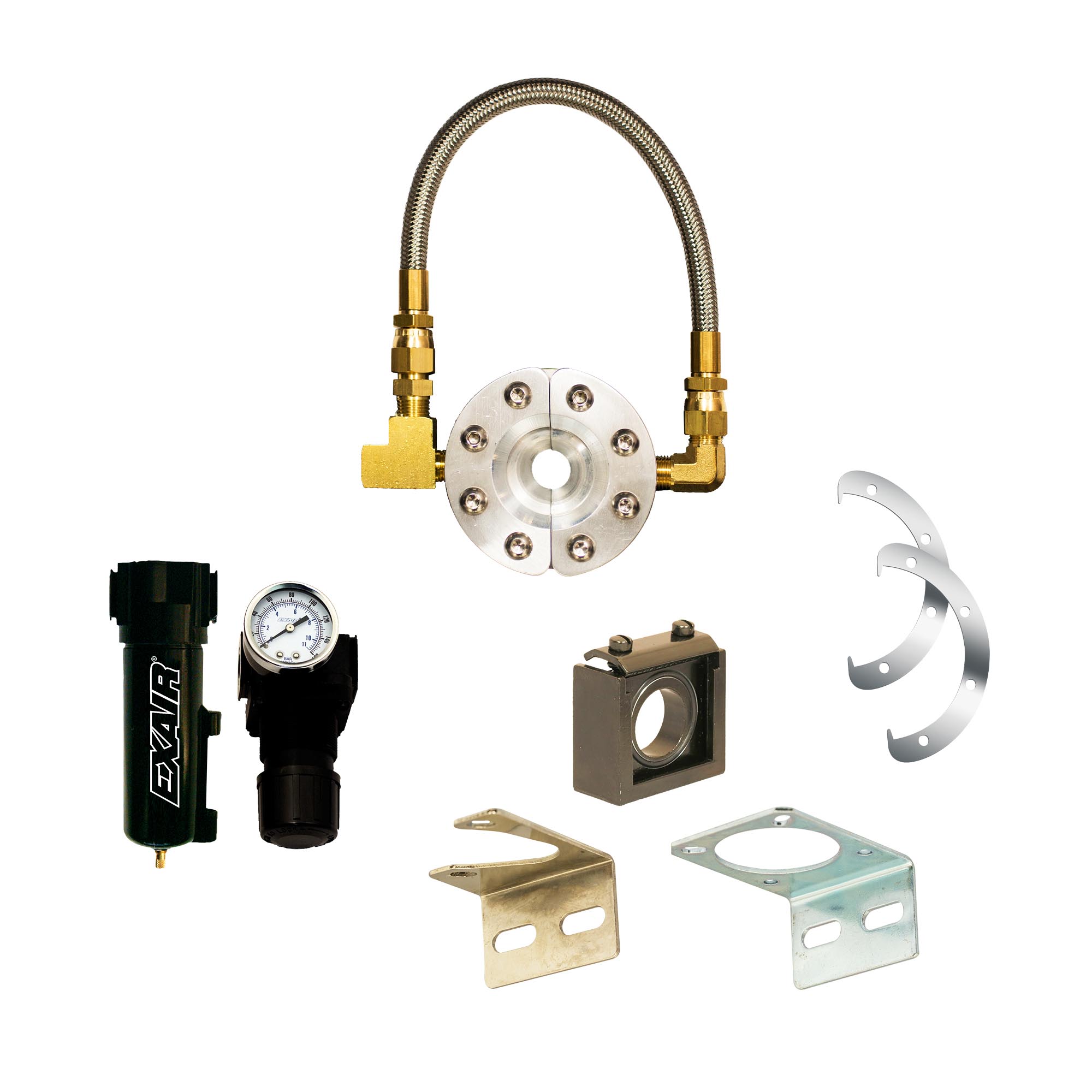

Akcesoria do produktu
