Dysze toroidalne / pierścieniowe

Ich zastosowania obejmują suszenie tuszu, farby i sitodruku, chłodzenie gorących wytłaczanych kształtek, zdmuchiwanie wody, pyłu, powłok i zanieczyszczeń.

Używane są w procesach studzenia i suszenia podczas produkcji kabli, przewodów oraz rur.

Dostępne są dwa rodzaje: "Super" oraz "Standard". Różnią się materiałami konstrukcyjnymi, jednak parametry są identyczne.

Poniżej znajdują się dokładne opisy obu wariantów dysz pierścieniowych.


    Co to są dysze toroidalne

    Dysze pierścieniowe firmy EXAIR zapewniają jednolity strumień powietrza w kształcie pierścienia idealny do zdmuchiwania, suszenia, czyszczenia i chłodzenia rur, kabli, wytłaczanych kształtek, węży, przewodów itd. Unikalna dzielona konstrukcja ułatwia założenie dyszy wokół materiału, eliminując konieczność jego przewlekania przez dyszę.



    Jak działa dysza pierścieniowa

    Sprężone powietrze wpływa przez wlot (1) dyszy pierścieniowej do komory pierścieniowej (2). Następnie jest przepuszczane z dużą prędkością przez małą dyszę pierścieniową (3). Główny strumień powietrza przylega do profilu Coandy (4), który kieruje go wzdłuż pochylonej powierzchni dyszy. Pośrodku powstaje obszar niskiego ciśnienia (5) wywołujący przepływ dużej ilości otaczającego powietrza do głównego strumienia powietrza. Strumień powietrza o dużej prędkości wypuszczany z dyszy, przybiera kształt stożkowatego pierścienia powietrza, który przylega do powierzchni materiału przezeń przesuwanego (6), jednolicie oczyszczając całą jego powierzchnię.



    Zastosowania:
    • Suszenie po myciu, czyszczeniu, powlekaniu lub lakierowaniu
    • Zdmuchiwanie pyłu i zanieczyszczeń
    • Chłodzenie gorących wytłaczanych kształtek
    • Jednolite oczyszczanie powierzchni
    • Suszenie wytłaczanych profili, prętów i rurek medycznych
    • Wyeliminowanie przenoszenia roztworów – brak zanieczyszczenia krzyżowego
    • Zdmuchiwanie nadmiaru wody z uszczelek drzwiowych do samochodów
    • Usuwanie nadmiaru powłok, wody i oleju
    • Suszenie rurek, węży, przewodów i światłowodów
    • Ograniczenie do minimum strat roztworu spowodowanych jego wyjmowaniem z kąpieli wraz z produktami
    • Czyszczenie końcówek pistoletów natryskowych do farb
    • Suszenie powierzchni pokrytych sitodrukiem lub drukiem atramentowym
    • Czyszczenie pasów i wstęg



    Która dysza toroidalna jest najlepsza dla Twojego zastosowania

    Dostępne są dwa typy dysz toroidalnych:

    Dysza toroidalna "Super Air Wipe" jest odporna na korozję i idealna do wysokich temperatur do 427°C . Dysza zbudowana jest przy użyciu śrub i podkładek ze stali nierdzewnej oraz węża łączącego zbrojonego drutem ze stali nierdzewnej (do rozmiarów do 4" (102mm)).

    Dysza toroidalna "Standard Air Wipe" stanowi dobry wybór jeżeli nie są wymagane śruby i podkładki ze stali nierdzewnej. Do dyszy dołączony jest uniwersalny wąż łączący z PCV (do rozmiarów do 4" (102mm)).

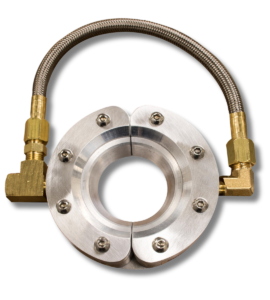

    Dysza toroidalna Super

    Dysza pierścieniowa "Super" zapewnia jednolity strumień powietrza w kształcie pierścienia, który jest idealny do zdmuchiwania, suszenia, czyszczenia i chłodzenia rur, kabli, wytłaczanych kształtek, węży itd. Dzielona konstrukcja ułatwia założenie dyszy wokół powierzchni materiału przesuwającego się przez nią, eliminując konieczność jego przewlekania przez dyszę. Wszystkie modele zawierają śruby i podkładki ze stali nierdzewnej. Do dysz o rozmiarze do 4" (102mm) dołączony jest również wąż łączący zbrojony drutem ze stali nierdzewnej dla zapewnienia dodatkowej odporności na korozję i na wysokie temperatury. Modele aluminiowe wytrzymują temperatury do 204°C, a modele ze stali nierdzewnej temperatury do 427°C.

    • Jednolity strumień powietrza w kształcie pierścienia!
    • Wykonanie ze stali nierdzewnej - do środowisk o temp. do 427°C
    • Wykonanie z aluminium – do środowisk o temp. do 204°C
    • Zmienna siła i wielkość przepływu!
    • Suszenie wytłaczanych profili, prętów i rurek medycznych
    • Zdmuchiwanie nadmiaru wody z uszczelek drzwiowych do samochodów
    • Suszenie rurek, węży, przewodów i światłowodów
    • Czyszczenie końcówek pistoletów natryskowych do farb
    • Czyszczenie pasów i wstęg
    • Kompaktowa, montowana w kilka minut
    • Cicha! - poniżej 75 dBA!
    • Śruby i podkładki ze stali nierdzewnej. Wąż łączący zbrojony drutem ze stali nierdzewnej do rozmiarów do 4"/102mm.

    Zalety dysz toroidalnych Super Air Wipe

    • Ciche
    • Niskie zużycie powietrza
    • Jednolity strumień powietrza na całej średnicy
    • Nie wymaga zasilania elektrycznego, brak części ruchomych
    • Bezdotykowe – bez wycieraczki
    • Lekkie, cienki profil
    • Gwintowane otwory montażowe
    • Konstrukcja dzielona - kompaktowa, wytrzymała i łatwa w montażu
    • Wąż łączący zbrojony drutem ze stali nierdzewnej dostarczany do rozmiarów do 4" (102mm)
    • Zmienna siła i wielkość przepływu
    • Osprzęt ze stali nierdzewnej odporny na korozję
    • Modele ze stali nierdzewnej do środowisk o temp. do 427°C
    • Modele aluminiowe do środowisk o temp. do 204°C
    • Spełnia wymagania przepisów OSHA w zakresie maksymalnego ciśnienia zatkania i hałasu

    Wymiary i specyfikacje - dysza pierścieniowa Super

    Wymiary dysz pierścieniowych Super

    Model #

    A

    B

    C

    D

    2400, 2400SS

    cal

    3,25

    1,13

    0,50

    2,50

    mm

    83

    29

    13

    64

    2401, 2401SS

    cal

    3,75

    1,13

    1

    2,95

    mm

    95

    29

    25

    75

    2402, 2402SS

    cal

    4,75

    1,13

    2

    3,95

    mm

    121

    29

    51

    100

    2403, 2403SS

    cal

    5,75

    1,13

    3

    4,95

    mm

    146

    29

    76

    126

    2404, 2404SS

    cal

    6,75

    1,13

    4

    5,95

    mm

    172

    29

    102

    151

    2405

    cal

    7,75

    1,13

    5

    6,95

    mm

    197

    29

    127

    176

    2406

    cal

    8,75

    1,13

    6

    7,95

    mm

    222

    29

    152

    202

    2407

    cal

    9,75

    1,13

    7

    8,95

    mm

    248

    29

    178

    227

    2409

    cal

    11,75

    1,13

    9

    10,95

    mm

    299

    29

    229

    278

    2411

    cal

    13,75

    1,13

    11

    12,95

    mm

    349

    29

    279

    329



    Specyfikacje dysz pierścieniowych "Super"

    Dysza pierścieniowa "Super" jest dostępna z następującymi średnicami wewnętrznymi: 1/2", 1", 2", 3", 4", 5", 6", 7", 9" i 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 i 279mm). Dostępne są specjalne średnice.

    Wloty sprężonego powietrza
    Dysza pierścieniowa "Super" posiada wloty sprężonego powietrza na każdej połówce. Wąż zbrojony drutem ze stali nierdzewnej jest dostarczany z rozmiarami do 4" (102mm) i służy  do podłączenia zasilania sprężonym powietrzem z jednej połówki do drugiej. Rozmiary 5" (127mm) i większe posiadają dwa wloty na każdą połówkę, które muszą być zasilane sprężonym powietrzem w celu utrzymania jednolitego strumienia powietrza.

    Filtracja
    Podstawową rzeczą jest stosowanie czystego powietrza. Zestawy obejmują automatyczny filtr spustowy z wkładem filtracyjnym 5 mikronów, którego rozmiar jest właściwie dobrany do przepływu.

    Wykonania materiałowe
    Dysza pierścieniowa "Super" jest dostępna w wykonaniu z aluminium lub stali nierdzewnej. We wszystkich modelach używane są podkładki i śruby ze stali nierdzewnej. Wąż zbrojony drutem ze stali nierdzewnej jest dostarczany z rozmiarami do 4" (102mm).

    Temperatura
    Aluminiowe dysze pierścieniowe "Super" wytrzymują temperatury do 204°C. Dysze pierścieniowe "Super" ze stali nierdzewnej wytrzymują temperatury do 427°C.

    Montaż
    Dysza pierścieniowa "Super" może się wspierać na rurze pneumatycznej zasilającej. Do montażu mogą być również użyte otwory gwintowane (1/4-20) na spodzie dyszy pierścieniowej Super.

    Regulacja
    Regulator ciśnienia w instalacji zasilającej sprężonym powietrzem zapewnia płynną kontrolę przepływu, siły i zużycia powietrza. Zestawy obejmują regulator ciśnienia, którego rozmiar jest właściwie dobrany do przepływu.

    Parametry dysz toroidalnych "Super Air Wipe"

    Dysza pierścieniowa "Super" przy ciśnieniu

    5,5 bar (80 psig)

    Zużycie powietrza

    Poziom hałasu przy odległości 914mm

    MODEL

    l/min

    dBA

    2400, 2400SS

    394

    75

    2401, 2401SS

    541

    76

    2402, 2402SS

    835

    77

    2403, 2403SS

    1.127

    79

    2404, 2404SS

    1.422

    81

    2405

    1.716

    82

    2406

    2.010

    84

    2407

    2.302

    85

    2409

    2.891

    87

    2411

    3.477

    89

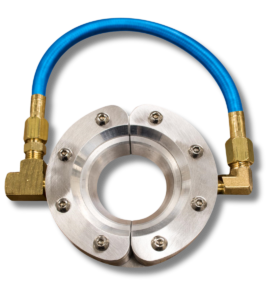

    Dysza toroidalna "Standard"

    Dysza toroidalna "Standard" zapewnia jednolity strumień powietrza w kształcie pierścienia, który jest idealny do zdmuchiwania, suszenia, czyszczenia i chłodzenia rur, kabli, wytłaczanych kształtek, węży itd.  Dzielona konstrukcja ułatwia założenie dyszy wokół powierzchni materiału przesuwającego się przez nią, eliminując konieczność jego przewlekania przez dyszę.

    Dysza pierścieniowa "Standard" stanowi dobry wybór jeżeli dodatkowa wytrzymałość śrub i podkładek ze stali nierdzewnej oraz węża zbrojonego drutem ze stali nierdzewnej nie jest wymagana. W dyszy pierścieniowej "Standard" w rozmiarach do 4" (102mm) stosuje się śruby oksydowane czarne, podkładki z tworzywa sztucznego i uniwersalny wąż łączący z PCV. Dysza pierścieniowa "Standard" najlepiej nadaje się do zastosowań w środowiskach niekorozyjnych, w których temperatury nie przekraczają 66°C. Wymiary i parametry tego produktu są takie same jak dyszy pierścieniowej "Super". Zastosowania obejmują suszenie tuszu, farby i sitodruku; chłodzenie gorących wytłaczanych kształtek; zdmuchiwanie wody, pyłu, powłok i zanieczyszczeń.

    • Do środowisk o temperaturze do 66°C
    • Kompaktowa, montowana w kilka minut
    • Cicha! - poniżej 75 dBA!
    • Śruby oksydowane czarne, podkładki z tworzywa sztucznego i wąż łączący z PCV (do rozmiarów do 4"/102mm)

    Zalety dysz toroidalnych "Standard":

    • Ciche
    • Niskie zużycie powietrza
    • Jednolity strumień powietrza na całej średnicy
    • Nie wymaga zasilania elektrycznego, brak części ruchomych
    • Bezdotykowe - bez wycieraczki
    • Lekkie, cienki profil
    • Gwintowane otwory montażowe
    • Konstrukcja dzielona - kompaktowa, wytrzymała i łatwa w montażu
    • Zmienna siła i wielkość przepływu
    • Spełnia wymagania przepisów OSHA w zakresie maksymalnego ciśnienia zatkania i hałasu

    Wymiary i specyfikacje - dysza pierścieniowa "Standard"

    Wymiary dysz pierścieniowych "Standard"

    Model #

    A

    B

    C

    D

    2430

    cal

    3,25

    1,13

    0,50

    2,50

    mm

    83

    29

    13

    64

    2431

    cal

    3,75

    1,13

    1

    2,95

    mm

    95

    29

    25

    75

    2432

    cal

    4,75

    1,13

    2

    3,95

    mm

    121

    29

    51

    100

    2433

    cal

    5,75

    1,13

    3

    4,95

    mm

    146

    29

    76

    126

    2434

    cal

    6,75

    1,13

    4

    5,95

    mm

    172

    29

    102

    151

    2435

    cal

    7,75

    1,13

    5

    6,95

    mm

    197

    29

    127

    176

    2436

    cal

    8,75

    1,13

    6

    7,95

    mm

    222

    29

    152

    202

    2437

    cal

    9,75

    1,13

    7

    8,95

    mm

    248

    29

    178

    227

    2439

    cal

    11,75

    1,13

    9

    10,95

    mm

    299

    29

    229

    278

    2441

    cal

    13,75

    1,13

    11

    12,95

    mm

    349

    29

    279

    329



    Specyfikacje dysz pierścieniowych "Standard"

    Dysza pierścieniowa "Standard" jest dostępna z następującymi średnicami wewnętrznymi: 1/2", 1", 2", 3", 4", 5", 6", 7", 9" i 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 i 279mm). Dostępne są specjalne średnice.

    Wloty sprężonego powietrza
    Dysza pierścieniowa "Standard" posiada wloty sprężonego powietrza na każdej połówce. Uniwersalny wąż pneumatyczny jest dostarczany z rozmiarami do 4" (102mm) i służy do podłączenia zasilania sprężonym powietrzem z jednej połówki do drugiej. Rozmiary 5" (127mm) i większe posiadają dwa wloty na każdą połówkę, które muszą być zasilane sprężonym powietrzem w celu utrzymania jednolitego strumienia powietrza.

    Filtracja
    Podstawową rzeczą jest stosowanie czystego powietrza. Zestawy obejmują automatyczny filtr spustowy z wkładem filtracyjnym 5 mikronów, którego rozmiar jest właściwie dobrany do przepływu.

    Wykonania materiałowe
    Dysza pierścieniowa "Standard" jest dostępna w wykonaniu z aluminium. We wszystkich modelach używane są śruby oksydowane czarne i podkładki z tworzywa sztucznego. Uniwersalny wąż pneumatyczny z PCV jest dostarczany z rozmiarami do 4" (102mm).

    Temperatura
    Dysza pierścieniowa "Standard" wytrzymuje temperatury do 66°C.

    Montaż
    Dysza pierścieniowa "Standard" może się wspierać na rurze pneumatycznej zasilającej. Do montażu mogą być również użyte otwory gwintowane (1/4-20) na spodzie dyszy pierścieniowej "Standard".



    Parametry dysz toroidalnych "Standard Air Wipe"

    Dysza pierścieniowa "Standard" przy ciśnieniu 5,5 bar (80 psig)

    Zużycie powietrza

    Poziom hałasu
    przy odległości 914mm

    MODEL

    l/min

    dBA

    2430

    394

    75

    2431

    541

    76

    2432

    835

    77

    2433

    1.127

    79

    2434

    1.422

    81

    2435

    1.716

    82

    2436

    2.010

    84

    2437

    2.302

    85

    2439

    2.891

    87

    2441

    3.477

    89



    STUDIUM PRZYPADKU: Chłodzenie wytłaczanych rurek

    Problem: Jako zbyt gorący i giętki, wytłaczany produkt załamywał się i w efekcie uzyskiwano krzywy odcinek rury. Klient stosował ciąg rolek do podtrzymania wytłaczanego produktu aż do jego wystarczającego ochłodzenia i usztywnienia. Pomogło to w pewnym stopniu, ale nadal występowały załamania pomiędzy rolkami. Końcowy produkt nadal nie spełniał wymagań klienta.



    Rozwiązanie: Dzięki zastosowaniu dyszy pierścieniowej "Super" model 2401 1" (25mm) ustawionej między dwiema rolkami, produkt został wystarczająco ochłodzony do uzyskania sztywności. Poprzez dodanie kolejnego zestawu dyszy pierścieniowej i rolek, klient mógł wytłaczać nawet szybciej.

    Komentarz: Pozwoliło to nie tylko ocalić zamówienie warte $ 30.000, ale zwiększona prędkość procesu  umożliwiła ponownie oszacować pracę po niższej cenie i zagwarantować przyszłą działalność.



    Poniższy film zawiera prezentację produktów i przykłady zastosowania.

    Pliki do pobrania

    AirWipes

    Air_Wipe_Shim_Set

    Standard_Air_Wipe

    Super_Air_Wipe

    Komplety podkładek

    Dysza pierścieniowa "Standard" ma ustawienie szczeliny na szerokość 0,002" (0,05mm). Sprężone powietrze wydostaje się przez szczelinę, która jest regulowana za pomocą podkładki z tworzywa sztucznego znajdującej się między pokrywką i korpusem dyszy pierścieniowej "Standard". Siłę i wielkość przepływu przez dyszę pierścieniową "Standard" można łatwo zwiększyć przez dodanie podkładek w celu otwarcia szczeliny. Zestawy obejmują komplet podkładek (trzy dodatkowe podkładki). Komplety podkładek obejmują podkładki z tworzywa sztucznego o grubości 0,001" (0,03mm), 0,003" (0,08mm) i 0,004" (0,10mm).

    Najczęściej zadawane pytania - FAQs



    Pod jakim kątem jest strumień powietrza na wylocie z dyszy pierścieniowej?

    Jaki jest rekomendowany dystans pomiędzy dyszą a odmuchiwanym materiałem?

    Jakim ciśnieniem sprężonego powietrza należy zasilić dyszę pierścieniową?

    Jak należy zainstalować dyszę toroidalną?

    Jaki jest zakres temperatur pracy dla dyszy pierścieniowej?

    Czy dysza toroidalna jest dostępna w innym wykonaniu materiałowym niż aluminium?

    Czy mogę połączyć wylot powietrza rurki wirowej Vortex Tube z dyszą toroidalną aby uzyskać zimny strumień powietrza?
