Filtry do tlenu HF O2
Seria filtrów HF O2 została przeznaczona do skutecznego usuwania cząstek stałych, wody, oleju jak również smaku oraz zapachu ze sprężonego tlenu w przemysłowych i medycznych aplikacjach.
Opis
Model filtra oraz stopień filtracji dobieramy do wielkości przepływu gazu oraz rodzaju i ilości zanieczyszczeń. Specjalnie zaprojektowana warstwa elementu filtracyjnego oraz oleofobowy materiał filtrujący zapewnia prawidłowy drenaż oraz zapobiega powracaniu zanieczyszczeń z powrotem do sieci sprężonego gazu.
Parametry, materiał wykonania i aplikacje
Parametry:
- Maksymalne ciśnienie robocze: 50 bar
- Wartości przepływu: od 60 do 2 760 m3/h
- Przyłącza: od 3/8″ do 3″
- Zakres temperatury pracy: od 1,5 do 65 °C
Materiał wykonania:
- Obudowa: aluminium
- Okucia, śruby: mosiądz, mosiądz ocynkowany, stal
- Osłona: ABS
- Uszczelnienia: FKM
- Ochrona przed korozją: anodowa
- Ochrona zewnętrzna: malowana proszkowo
- Środek smarny: Berulub OX 40 EP (kompatybilny z tlenem)
Aplikacje:
- Ogólne zastosowanie przemysłowe
- Przemysł medyczny
- Przetwórstwo żywności i napojów
- Przemysł petrochemiczny
- Oczyszczanie ścieków
Trzy stopnie filtracji i konserwacja

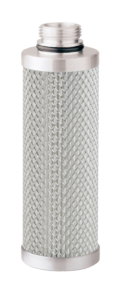

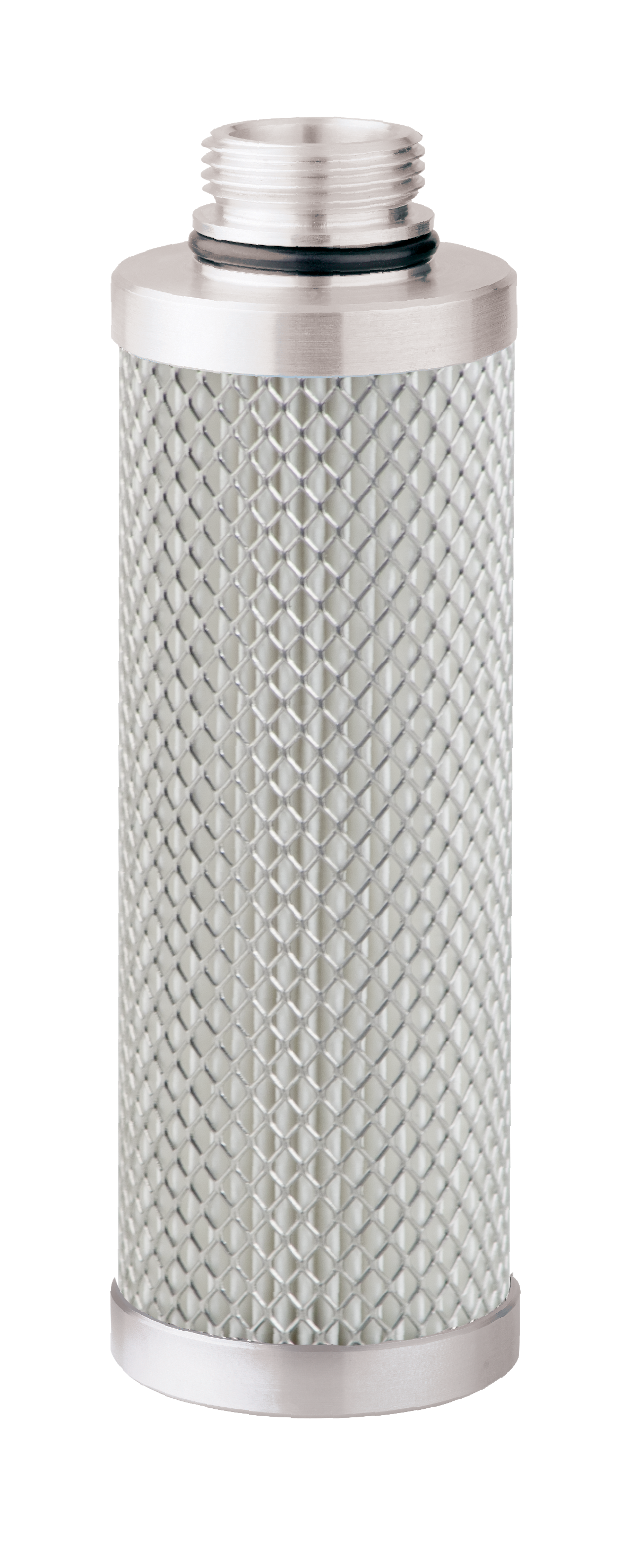

Filtry do tlenu z serii HF O2 posiadają trzy stopnie filtracji:
- R – 1
- M – 0,1
- S – 0,01
Konserwacja:
Wymieniaj element filtrujący co najmniej co 12 miesięcy lub postępuj zgodnie z instrukcjami dotyczącymi określonego elementu filtrującego. Raz w roku dokonaj wizualnej kontroli obudowy filtra i upewnij się, że nie ma widocznych uszkodzeń.
UWAGA! Używać wyłącznie smaru kompatybilnego z tlenem!
Dane techniczne
|
Model |
Przyłącze | Przepływ |
Element filtracyjny |
Wymiary [mm] | Masa | |||
| BSP | Nm3/h | A | B | C | D | kg | ||
| HF 007 O2 | 3/4″ | 71 | HF 6060 | 250 | 110 | 30 | 80 | 2,4 |
| HF 010 O2 | 3/4″ | 112 | HF 7060 | 250 | 110 | 30 | 90 | 2,4 |
| HF 018 O2 | 1 “ | 204 | HF 12060 | 250 | 110 | 30 | 140 | 2,4 |
| HF 047 O2 | 1 1/2″ | 282 | HF 22090 | 535 | 160 | 45 | 260 | 6,1 |
| HF 070 O2 | 1 1/2″ | 400 | HF 32090 | 535 | 160 | 45 | 360 | 6,1 |
| HF 094 O2 | 2″ | 494 | HF 50090 | 715 | 160 | 45 | 540 | 13 |
| HF 150 O2 | 2″ | 799 | HF 51090 | 715 | 160 | 45 | 550 | 13 |
| HF 200 O2 | 3″ | 2160 | HF 51140 | 772 | 198 | 70 | 620 | 30,3 |
| HF 240 O2 | 3″ | 2760 | HF 75140 | 1010 | 198 | 70 | 780 | 34,7 |
