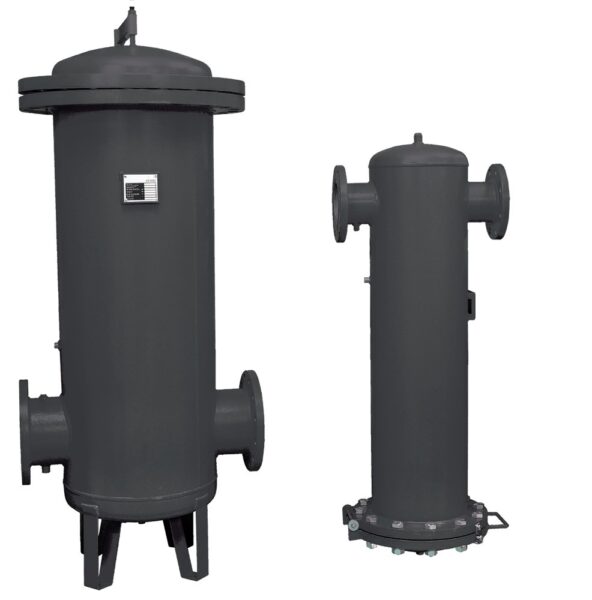

Filtry sprężonego powietrza BFHP stalowe kołnierzowe – 50 bar

Filtry BFHP stalowe kołnierzowe do sprężonego powietrza gwarantują efektywną filtrację przy ciśnieniu do 50 bar. Sprawdzą się w różnych branżach przemysłowych, eliminując zanieczyszczenia.

Filtry sprężonego powietrza BFHP stalowe, kołnierzowe są dedykowane do pracy w systemach sprężonego powietrza o ciśnieniu do 50 bar. Zapewniają efektywne usuwanie cząstek stałych, wody, oleju resztkowego, a także smaków i zapachów. Dzięki solidnej konstrukcji ze stali węglowej idealnie sprawdzają się w wymagających aplikacjach przemysłowych, takich jak przemysł chemiczny czy petrochemiczny. Filtry te pozwalają na optymalizację procesów produkcyjnych oraz ochronę urządzeń pneumatycznych.

Aplikacje

Filtry pneumatyczne BFHP stalowe, kołnierzowe zostały zaprojektowane z myślą o szerokim spektrum zastosowań przemysłowych. Dzięki zdolności do pracy przy wysokich ciśnieniach znajdują zastosowanie w przemyśle chemicznym, petrochemicznym oraz przetwórstwie żywności. Zapewniają optymalną jakość sprężonego powietrza, chroniąc urządzenia przed uszkodzeniami spowodowanymi przez zanieczyszczenia.

Przemysł ogólny
Przemysł samochodowy
Elektronika
Przemysł chemiczny
Przetwórstwo żywności i napojów
Przemysł petrochemiczny
Malarnie
Przemysł tworzyw sztucznych

Parametry filtrów sprężonego powietrza BFHP
Maksymalne ciśnienie robocze	50 bar
Wartości przepływu	od 1680 do 31400 m3/h
Przyłącza	od DN80 do DN300
Zakres temperatury pracy	od 1,5 do 65 °C

Zastosowania filtrów sprężonego powietrza BFHP

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Uzdatnianie i filtracja

Filtr sprężonego powietrza BFHP - dane techniczne

Model	Przyłącze	Przepływ	Element filtracyjny	Wymiary [mm]
Model	DN	Nm3/h	Element filtracyjny	A	B	C	D	E
BFHP0240	80	1680	76090	1170	450	1660	219	166
BFHP0300	100	3150	2 x 76090	1330	560	1780	324	208
BFHP0450	125	4700	3 x 76090	1330	560	1780	324	206
BFHP0600	150	6300	4 x 76090	1360	620	1780	368	241
BFHP0900	150	9400	6 x 76090	1420	680	1810	405	261
BFHP1200	200	12550	8 x 76090	1850	792	525	508	–
BPHF1500	200	15700	10 x 76090	1890	918	545	610	–
BPHF1800	250	18500	12 x 76090	1920	955	555	610	–
BFHF2500	250	25100	16 x 76090	2030	1042	685	711	–
BPHF3000	300	31400	20 x 76090	2130	1085	680	711	–

Współczynniki korygujące – ciśnienie
Ciśnienie robocze	2	3	4	5	6	7	8	9	10	12	14	15	18	20	22	25
Współczynnik korygujący	0,38	0,5	0,63	0,75	0,88	1	1,13	1,25	1,38	1,63	1,88	2	2,37	2,63	2,89	3,25

Filtry sprężonego powietrza seria BFHP – dostępne stopnie filtracji

Oznaczenie	B	P	XR	XM	XS	A
Stopień filtracji	15 μm	3 μm	1 μm	0,1 μm	0,01 μm	węgiel aktywny

Stopień filtracji (B,P,R,M,S,A)	B	P	XR	XM	XS	A
cząstki stałe ≥ [mikron]	15	3	1	0,1	0,01	–
klasa czystości – cząstki stałe wg. ISO 8573-1	7	6	3	2	1	1
zawartość resztkowa oleju [mg/m3 / ppm]	–	–	–	<0,1	<0,01	<0,0005
klasa czystości – olej wg. ISO 8573-1	–	–	–	2	1	1
spadek ciśnienia – nowy element [mbar / psi]	20/0,290	10/0,145	20/0,290	50/0,725	80/1,160	60/0,870
wymiana wkładu – spadek ciśnienia [mbar / psi]	1	350/5,07	350/5,07	350/5,07	350/5,07	* 6 miesięcy
materiał filtrujący	spiek mosiądzu	włókno aktywne, celuloza	mikrowłókno borokrzemianowe			węgiel aktywny
technologia plisowana	–	+	+	+	+	–
technologia owijania	–	–	–	–	–	+
technologia spiekania	+	–	–	–	–	–
min. temperatura pracy [ °C / °F]	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35
maks. temperatura pracy [ °C / °F]	65 / 149	65 / 149	65 / 149	65 / 149	65 / 149	45 / 113
