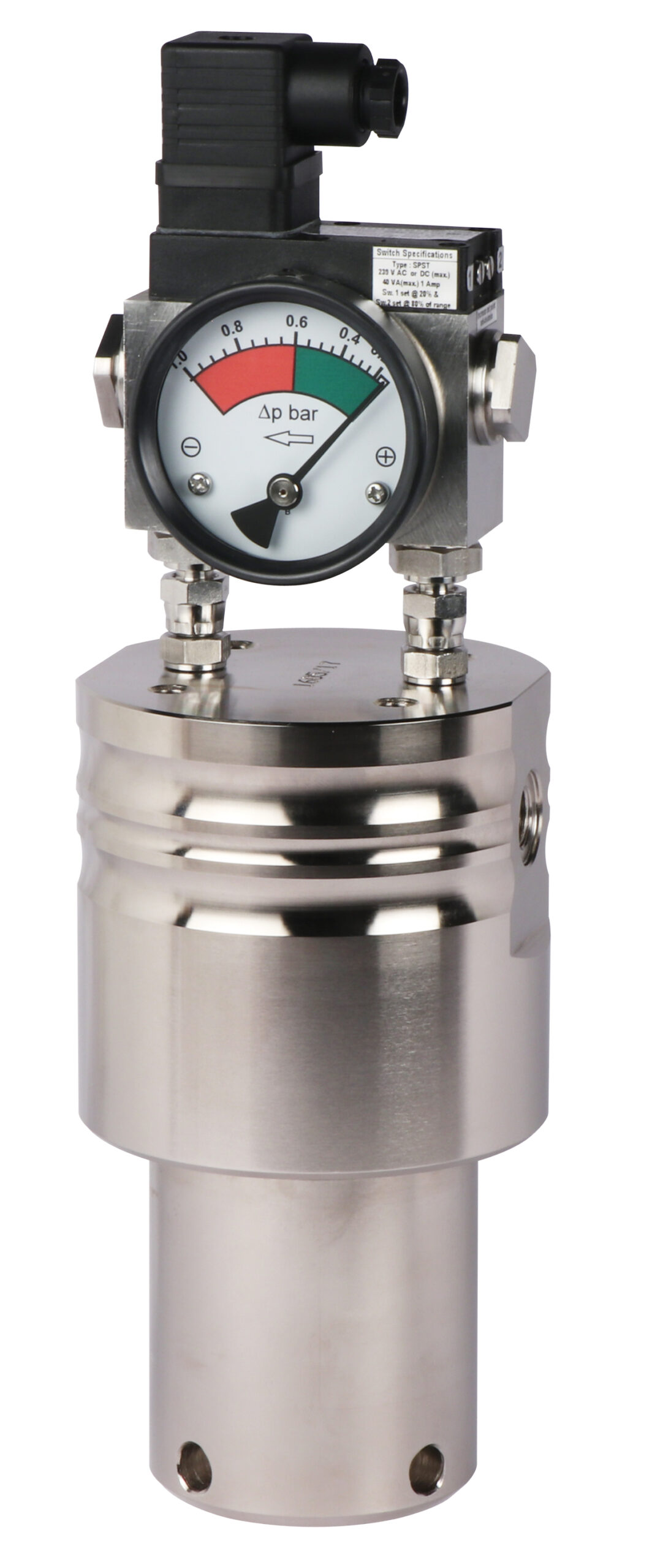

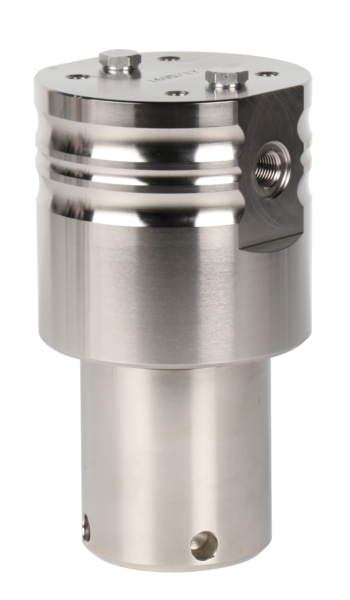

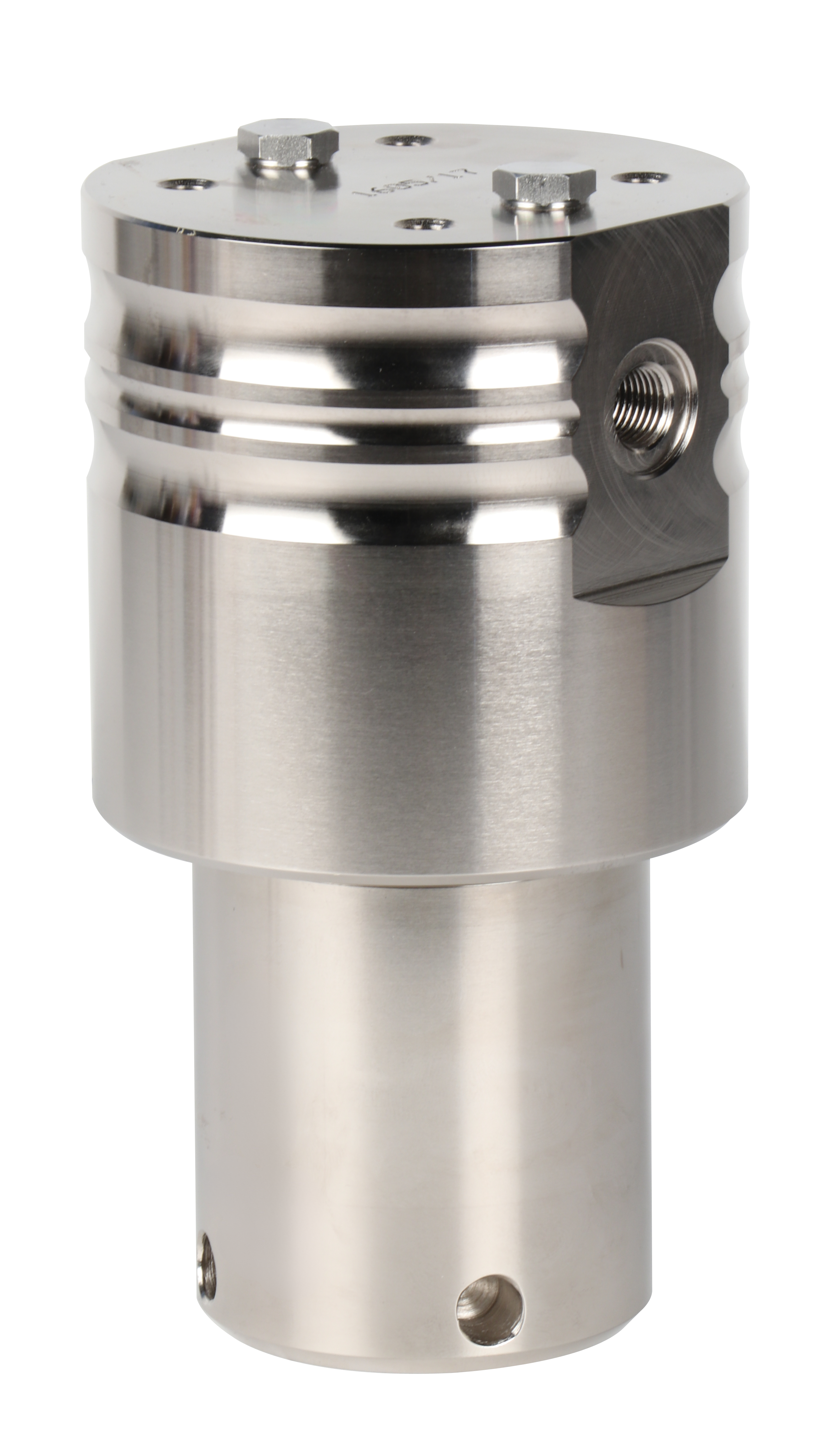

Filtry sprężonego powietrza CHP stal węglowa – 100/250/400 bar

Wysokociśnieniowe filtry sprężonego powietrza CHP ze stali węglowej przeznaczone są filtracji przemysłowej sprężonego powietrza o ciśnieniu do 400 bar.

Konstrukcja wykonana z zaokrąglonych bloków stali węglowej zapewnia niezwykle dużą wytrzymałość mechaniczną oraz  bezpieczeństwo pracy przy wysokim ciśnieniu.

Typ i rozmiar filtra zależy od wielkości przepływu sprężonego powietrza, od rodzaju i ilości zanieczyszczeń.

Parametry:
  • Maksymalne ciśnienie robocze: 100, 250, 420 bar
  • Wartości przepływu: od 40 do 715 m3/h
  • Przyłącza:  od 1/4″ do 2″
  • Zakres temperatury pracy:  od -10°C do 120°C
Aplikacje:
  • Przemysł ogólny
  • Przemysł samochodowy
  • Elektronika
  • Przemysł chemiczny
  • Przetwórstwo żywności i napojów
  • Przemysł petrochemiczny
  • Malarnie
  • Przemysł tworzyw sztucznych

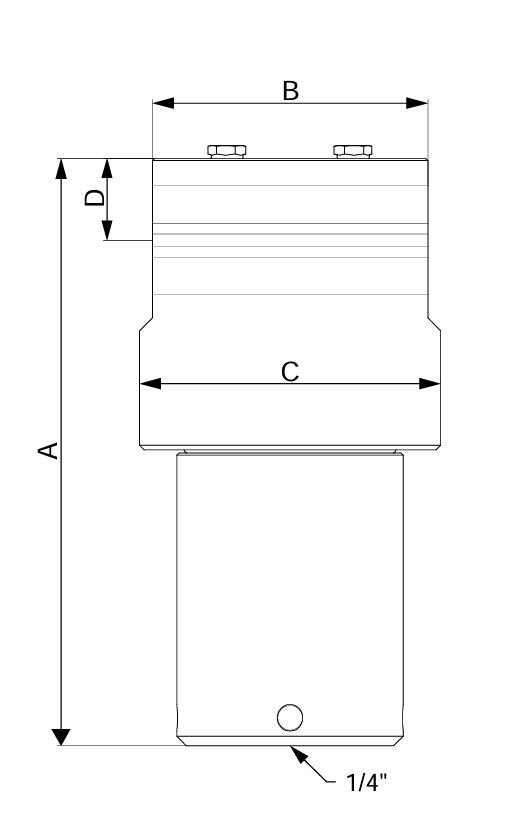

Model Przyłącze Przepływ Wkład Wymiary [mm] Waga
CHP BSP Nm3/h typ A B C D kg
CHP 003 1/4″ 40 CHP 0305 182 98 104 30 7,6
CHP 005 3/8″ 70 CHP 0310 182 98 104 30 7,6
CHP 007 1/2″ 130 CHP 0420 230 118 129 36 15,3
CHP 010 3/4″ 195 CHP 0520 254 118 129 36 16,1
CHP 018 1″ 275 CHP 0525 276 145 158 46 26,5
CHP 030 1 -1/4″ 380 CHP 0725 328 145 158 46 28,6
CHP 047 1- 1/2″ 495 CHP 0730 385 195 216 65 65,9
CHP 094 2″ 715 CHP 1030 460 195 216 65 71,4

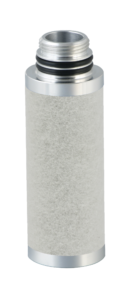

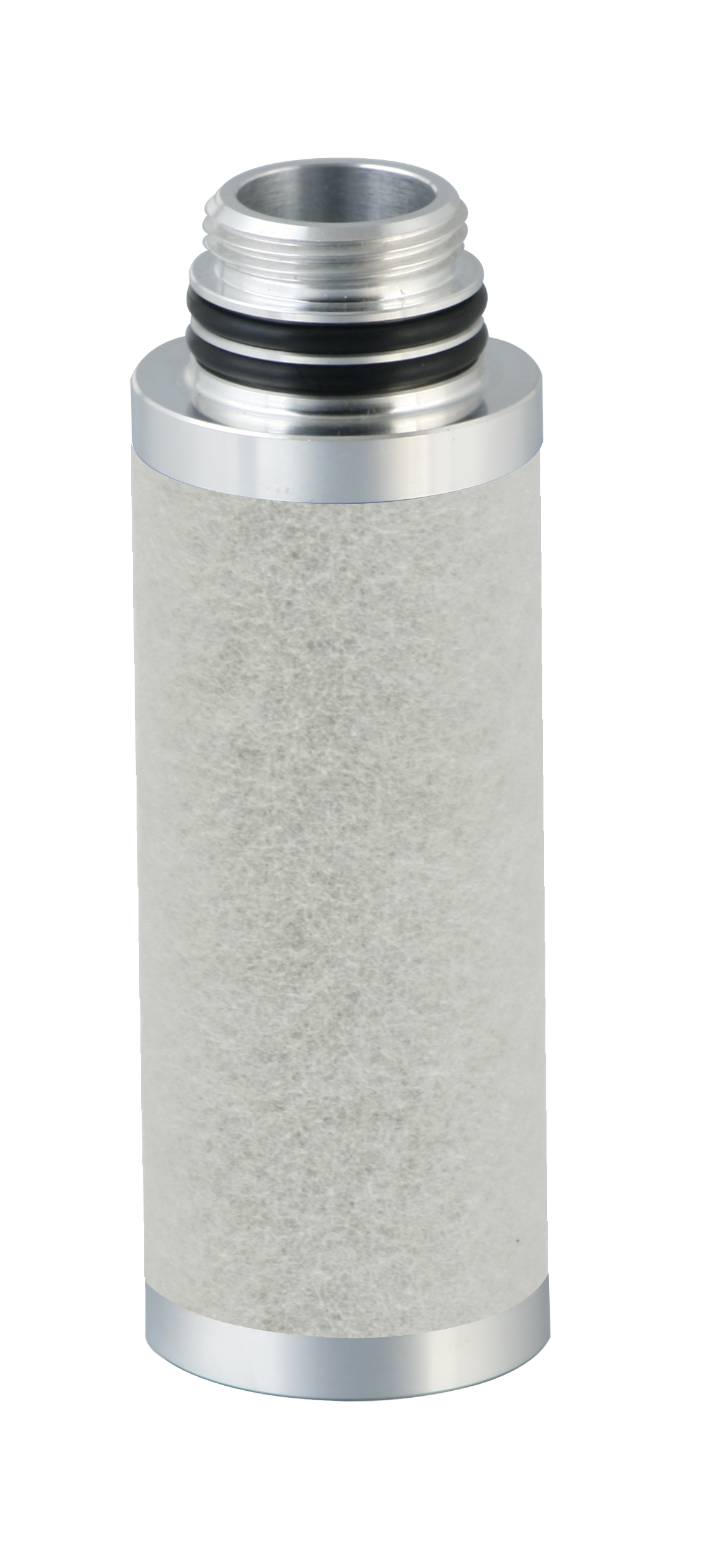

Filtry z serii HF posiadają sześć stopni filtracji:

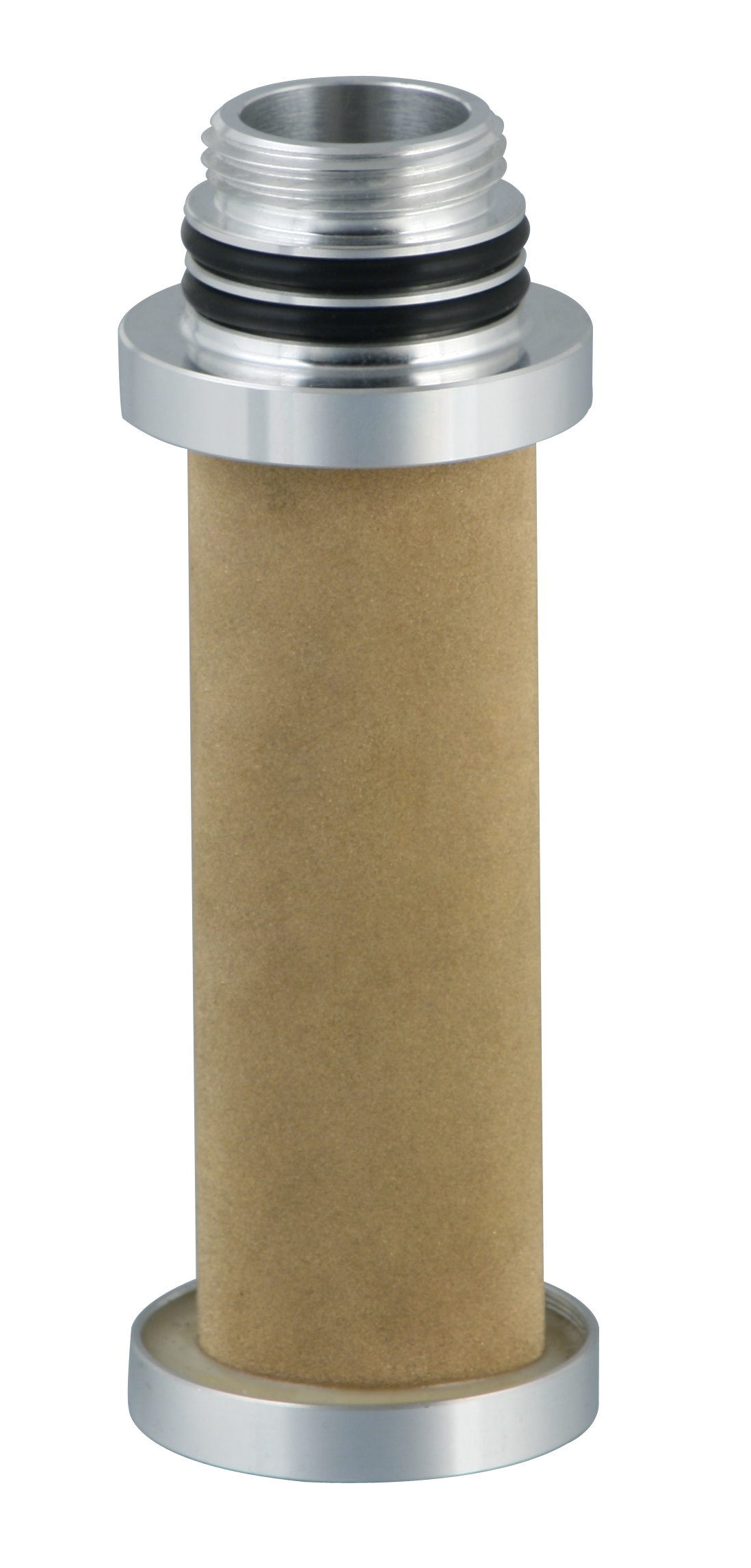

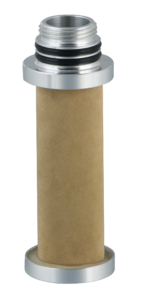

  • “B” –  25μm

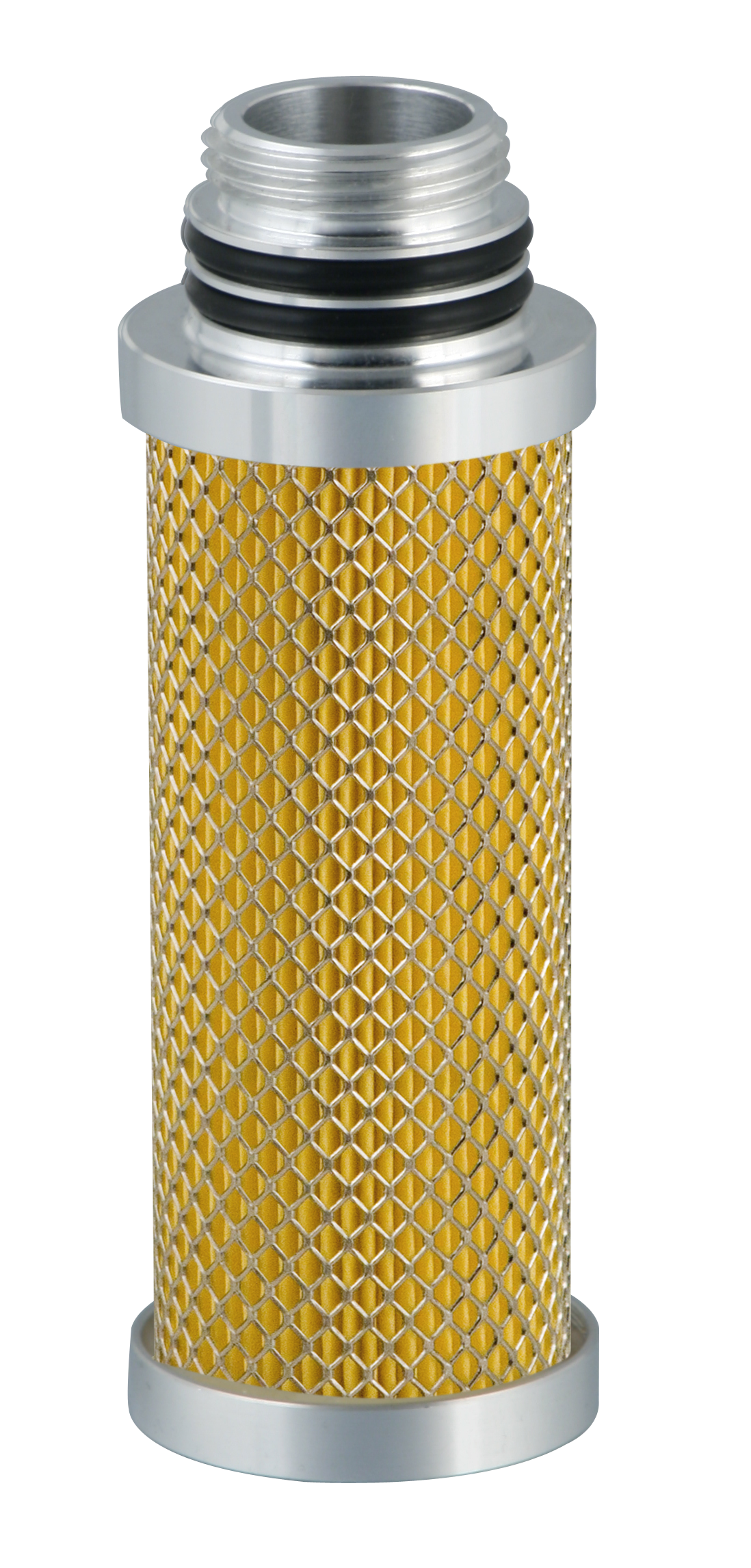

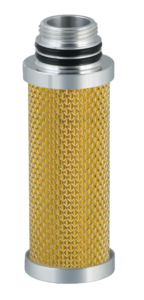

  • “P” – 3 μm
  • “R” – 1 μm
  • “M” – 0,1 μm
  • “S” – 0,01 μm

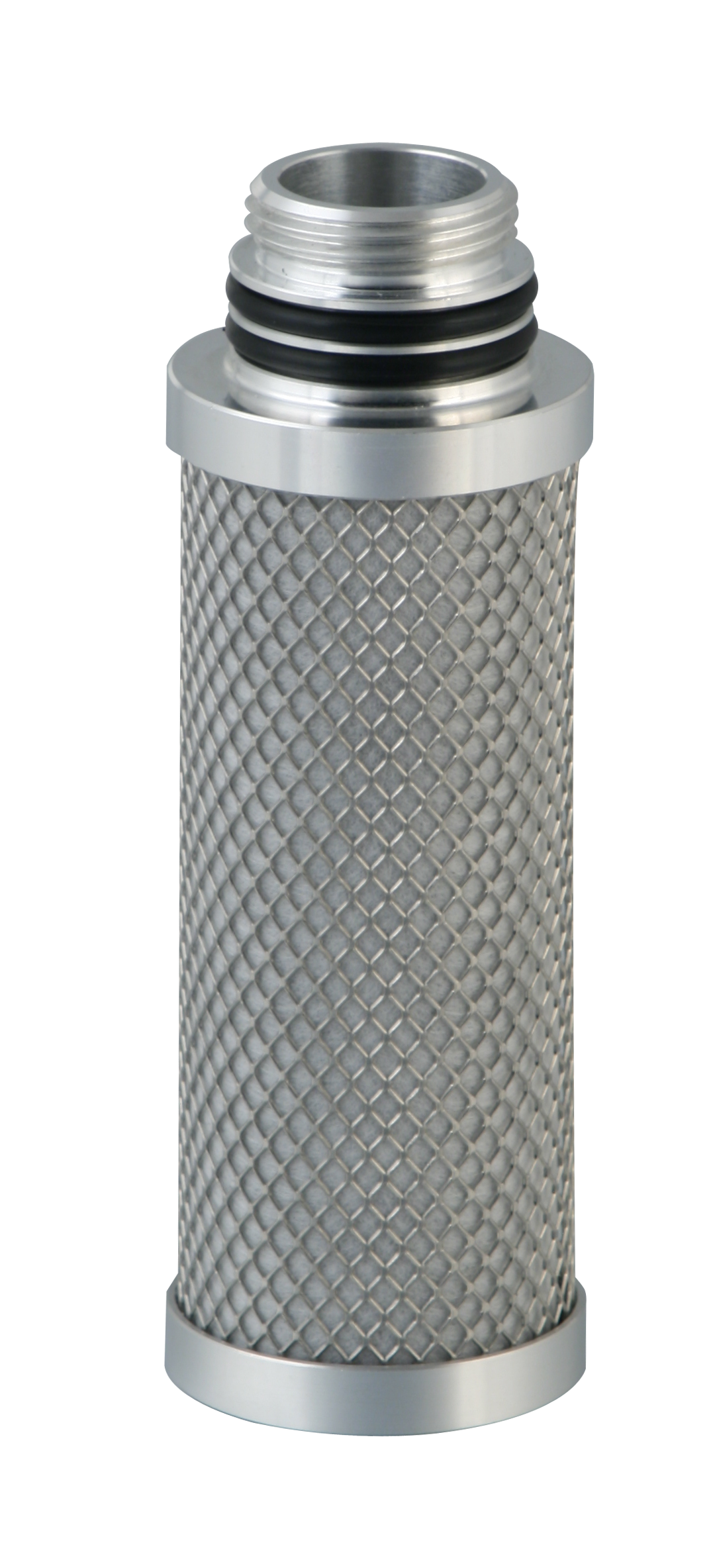

  • “A” – activated carbon
Stopień filtracji (B,P,R,M,S,A) B P R M S A
cząstki stałe ≥ [mikron] 15 3 1 0,1 0,01  –
klasa czystości – cząstki stałe wg. ISO 8573-1 4 3 2 1 1  –
zawartość resztkowa oleju [mg/m3 / ppm]  –  –  – 0,1 / 0,08 0,01 / 0,01 0,005 / 0,005
klasa czystości – olej wg. ISO 8573-1  –  –  – 2 1 1
spadek ciśnienia – nowy element [mbar / psi] 30 / 0,43 40 / 0,58 ˂ 50 / 0,72 ˂ 80 / 1,16 120 / 1,74 ˂ 90 / 1,3
wymiana wkładu – spadek ciśnienia [mbar / psi] 600 / 8,7 600 / 8,7 600 / 8,7 600 / 8,7 600 / 8,7 * 6 miesięcy
materiał filtrujący spiek mosiądzu włókno aktywne, celuloza mikrowłókno borokrzemianowe węgiel aktywny
technologia plisowana  –  +  +  +  +  –
technologia owijania  –  +  +  +  +  +
technologia spiekania  +  –  –  –  –  –
min. temperatura pracy [ °C / °F] 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35
maks. temperatura pracy [ °C / °F] 65 / 149 65 / 149 65 / 149 65 / 149 65 / 149 45 / 113
