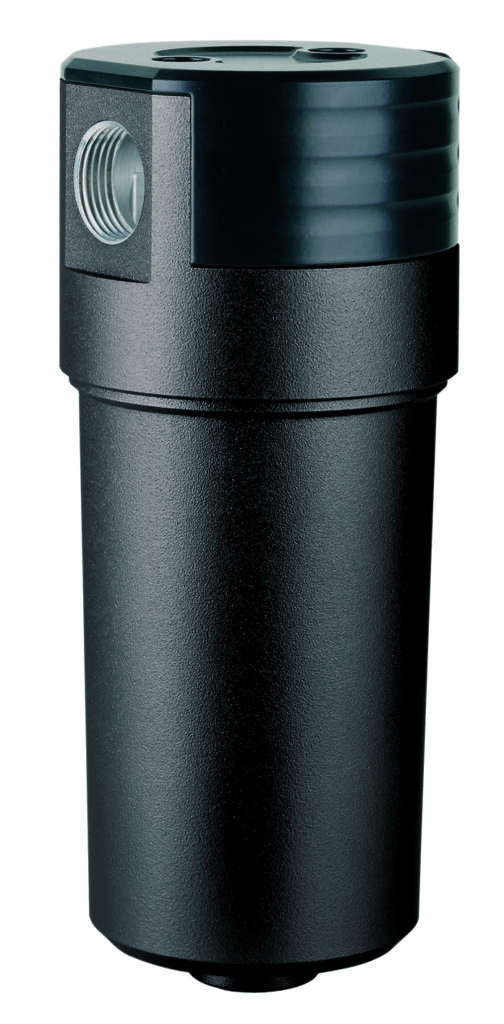

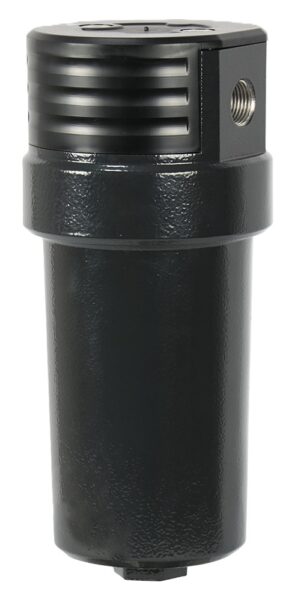

Filtry sprężonego powietrza HF z aluminium – 50 bar
Wysokociśnieniowe filtry sprężonego powietrza HF, przeznaczone do ciśnienia do 50 bar, zapewniają skuteczną filtrację zanieczyszczeń, takich jak cząstki stałe, oleje i opary. Idealne dla przemysłu ogólnego, chemicznego czy spożywczego.
- Opis produktu
Wysokociśnieniowe filtry sprężonego powietrza HF zostały zaprojektowane do niezawodnej filtracji powietrza o ciśnieniu do 50 bar. Dzięki innowacyjnej konstrukcji skutecznie usuwają cząstki stałe, wodę, oleje, węglowodory i opary, zapewniając czystość powietrza w aplikacjach przemysłowych. Odpowiedni dobór filtra uwzględnia wielkość przepływu, typ zanieczyszczeń oraz rozmiar przyłącza, co gwarantuje efektywną pracę systemów. Zakres przepływów od 71 do 2760 m³/h oraz przyłącza od 1/2″ do 3″ sprawiają, że filtry HF są wszechstronnym rozwiązaniem dla wymagających instalacji.
Aplikacje
Wysokociśnieniowe filtry sprężonego powietrza HF znajdują zastosowanie w wielu branżach przemysłowych, gdzie niezbędna jest najwyższa jakość powietrza. Dzięki szerokim parametrom roboczym są odpowiednie zarówno do przemysłu ogólnego, jak i bardziej wymagających sektorów
- Przemysł ogólny
- Przemysł samochodowy
- Elektronika
- Przemysł chemiczny
- Przetwórstwo żywności i napojów
- Przemysł petrochemiczny
- Malarnie
- Przemysł tworzyw sztucznych – PET
|
Parametry filtrów sprężonego powietrza HF |
|
| Maksymalne ciśnienie robocze | 50 bar |
| Wartości przepływu | od 71 do 2760 m3/h |
| Przyłącza | od 1/2″ do 3″ |
| Zakres temperatury pracy | od 1,5 do 65 °C |
Zastosowania filtrów wysokociśnieniowych HF
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Filtry sprężonego powietrza HF do wysokich ciśnień - dane techniczne
| Model | Przyłącze | Przepływ | Wkład | Wymiary [mm] | Waga | ||
| HF | BSP | Nm3/h | typ | A | B | C | kg |
| HF 007 | 1/2″ | 71 | HF 6060 | 250 | 110 | 30 | 2,1 |
| HF 010 | 3/4″ | 112 | HF 7060 | 250 | 110 | 30 | 2,1 |
| HF 018 | 1″ | 204 | HF 12060 | 250 | 110 | 30 | 2,1 |
| HF 047 | 1 1/2″ | 282 | HF 22090 | 535 | 160 | 45 | 9,5 |
| HF 070 | 1 1/2″ | 400 | HF 32090 | 535 | 160 | 45 | 9,5 |
| HF 094 | 2″ | 494 | HF 50090 | 715 | 160 | 45 | 12,2 |
| HF 150 | 2″ | 799 | HF 51090 | 715 | 160 | 45 | 12,2 |
| HF 200 | 3″ | 2 160 | HF 51140 | 772 | 198 | 70 | 30,4 |
| HF 240 | 3″ | 2 760 | HF 75140 | 1 010 | 198 | 70 | 34,9 |

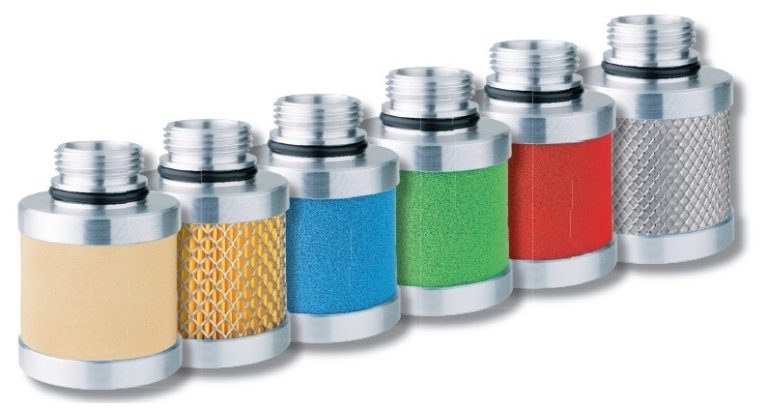

| Filtry sprężonego powietrza seria HF – dostępne stopnie filtracji | ||||||
 |
 |
 |
|
|
 |
|
| Oznaczenie | B | P | XR | XM | XS | A |
| Stopień filtracji | 15 μm | 3 μm | 1 μm | 0,1 μm | 0,01 μm | węgiel aktywny |
| Współczynniki korygujące – ciśnienie | ||||||||||
| Ciśnienie robocze | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
| Współczynnik korygujący | 0,5 | 0,75 | 1 | 1,38 | 1,75 | 2,13 | 2,63 | 3,88 | 5,13 | 6,38 |

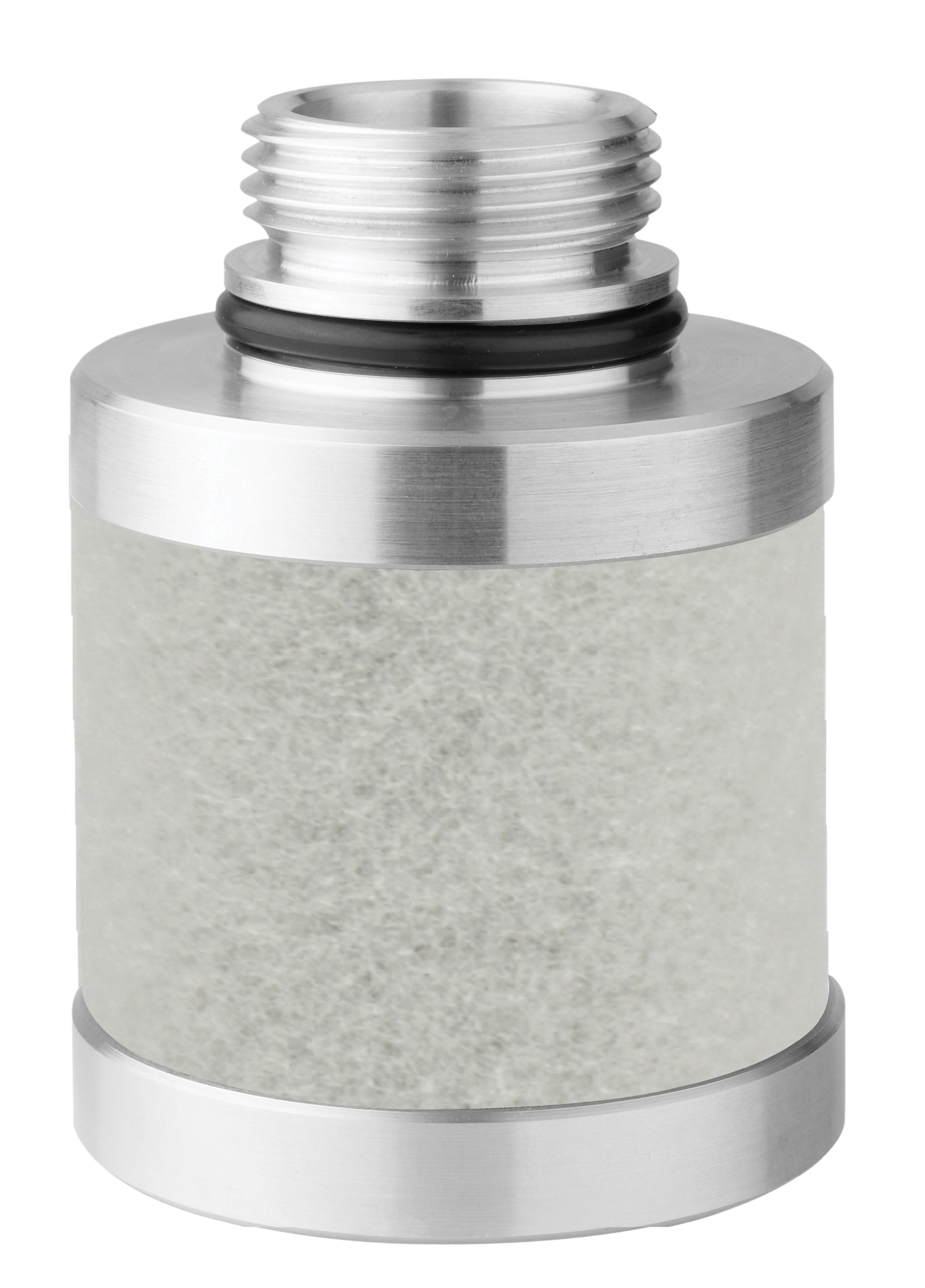

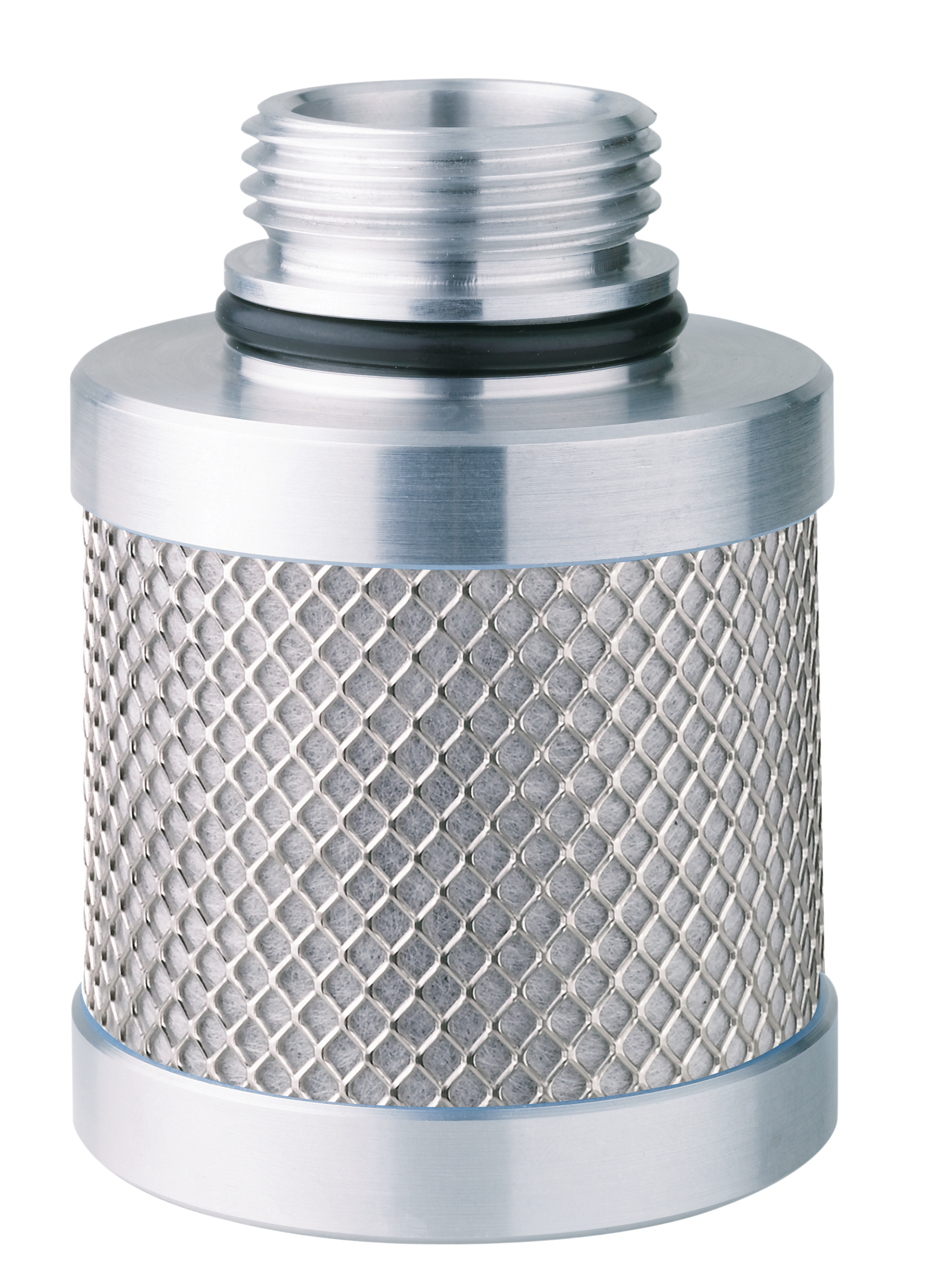

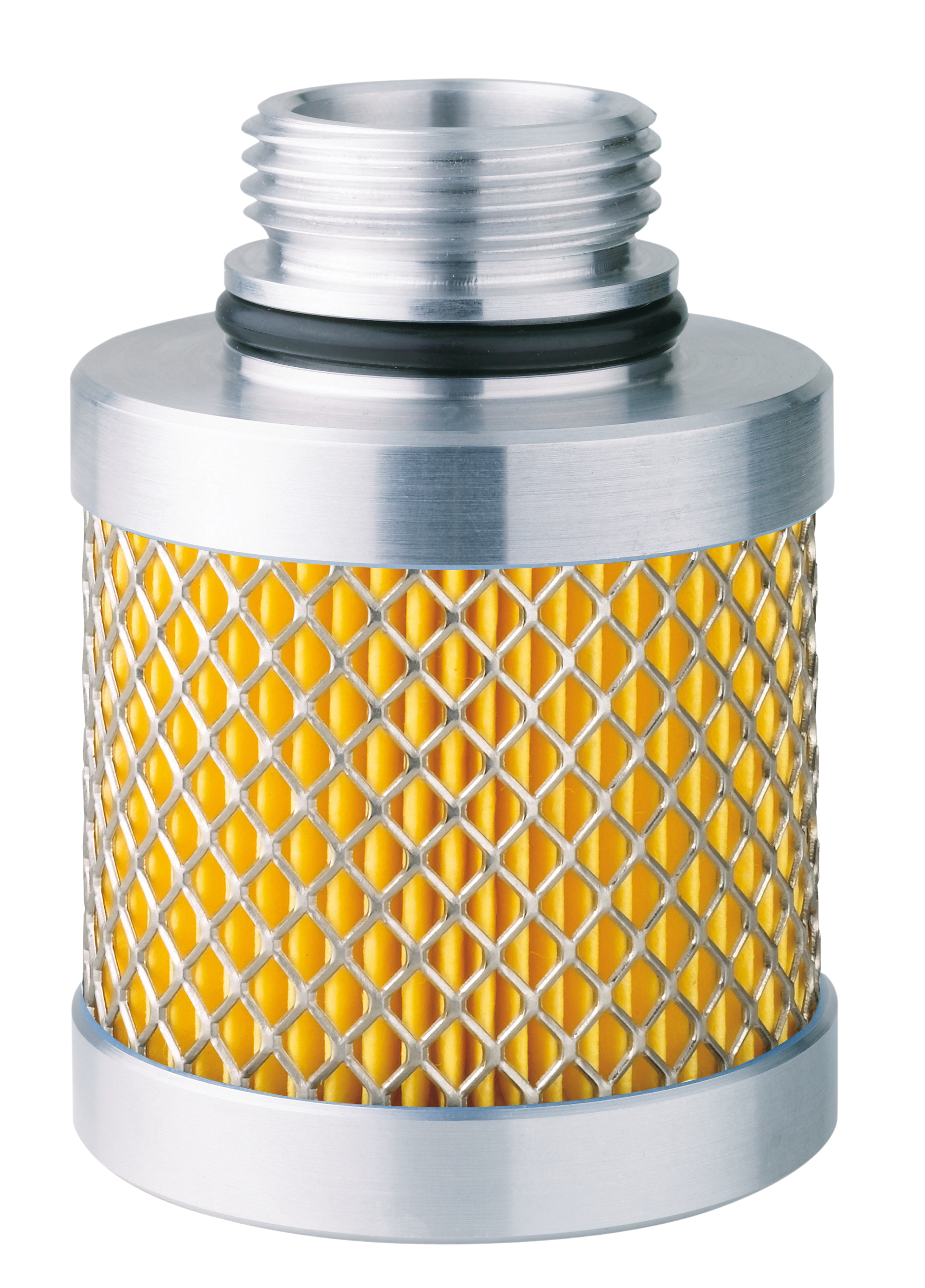

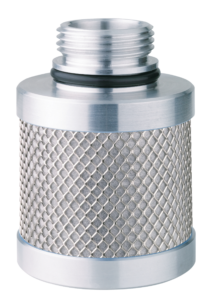

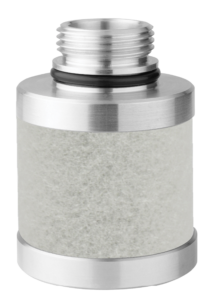

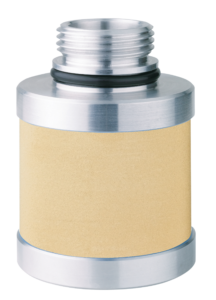

| Stopień filtracji (B,P,R,M,S,A) | B | P | XR | XM | XS | A |
| cząstki stałe ≥ [mikron] | 15 | 3 | 1 | 0,1 | 0,01 | – |
| klasa czystości – cząstki stałe wg. ISO 8573-1 | 7 | 6 | 3 | 2 | 1 | 1 |
| zawartość resztkowa oleju [mg/m3 / ppm] | – | – | – | <0,1 | <0,01 | <0,005 |
| klasa czystości – olej wg. ISO 8573-1 | – | – | – | 2 | 1 | 1 |
| spadek ciśnienia nowy element [mbar/psi] | 20 / 0,29 | 10 / 0,145 | 20 / 0,29 | 50 / 0,725 | 80 / 1,16 | 60 / 0,87 |
| wymiana wkładu – spadek ciśnienia | 1) | 350 / 5,07 | 350 / 5,07 | 350 / 5,07 | 350 / 5,07 | * 6 miesięcy |
| materiał filtrujący | spiek mosiądzu | włókno aktywne, celuloza | mikrowłókno borokrzemianowe | węgiel aktywny | ||
| technologia plisowana | – | + | + | + | + | – |
| technologia owijania | – | – | – | – | – | + |
| technologia spiekania | + | – | – | – | – | – |
| min. temperatura pracy [ °C / °F] | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 |
| maks. temperatura pracy [ °C / °F] | 65 / 149 | 65 / 149 | 65 / 149 | 65 / 149 | 65 / 149 |
45 / 113 |
* Elementy filtracyjne A muszą być okresowo wymieniane co min. 6 miesięcy
