Pneumatyczna dwufunkcyjna pompa beczkowa

Pneumatyczna dwufunkcyjna pompa beczkowa umożliwia szybkie napełnianie i opróżnianie beczek za pomocą sprężonego powietrza. Urządzenie nie posiada części ruchomych, co zapewnia bezawaryjną pracę i brak konieczności konserwacji. Wbudowany zawór odcinający bezpieczeństwa zapobiega przepełnieniu i rozlaniom. Pompa pasuje do standardowych beczek o pojemnościach od 19 do 416 litrów.

Pneumatyczna dwufunkcyjna pompa beczkowa to wydajne i bezpieczne rozwiązanie do szybkiego napełniania oraz opróżniania beczek. Dzięki zasilaniu sprężonym powietrzem urządzenie wytwarza podciśnienie, umożliwiając zasysanie i przepompowywanie cieczy z niezwykłą prędkością – beczkę o pojemności 208 litrów można napełnić lub opróżnić w zaledwie 90 sekund. Pompa jest idealnym narzędziem do zbierania rozlanych płynów, chłodziwa, olejów hydraulicznych, osadów, a także do filtracji zanieczyszczonych substancji.

Urządzenie wyróżnia się solidną konstrukcją ze stali nierdzewnej, brakiem części ruchomych oraz bezobsługową pracą. Dzięki automatycznemu zaworowi odcinającemu zapobiega rozlaniom i przepełnieniu beczek, co podnosi bezpieczeństwo użytkowania. Pneumatyczna pompa beczkowa pasuje do standardowych beczek o pojemności 19, 114, 208 i 416 litrów. Może być używana w przemyśle metalowym, spożywczym oraz w zakładach produkcyjnych, gdzie niezbędne jest szybkie i skuteczne przetłaczanie cieczy.

UWAGA: System pompy beczkowej należy stosować z beczką stalową z otworem czopowym o znamionowej grubości ścianki 1,5mm i w dobrym stanie.

Ostrzeżenie: Nie używać do materiałów o niskiej temperaturze zapłonu ani do cieczy palnych takich jak olej opałowy, alkohol, spirytus mineralny, benzyna lub nafta.

Charakterystyka
Ciśnienie	5,5 bar (80 psig)
Zużycie sprężonego powietrza	538 l/min
Wysokość podnoszenia Hg [mm]	179
Natężenie przepływu wody	114 l/min
Poziom hałasu	86 dBA

Zalety

Brak części ruchomych
Nie wymagają konserwacji
Konstrukcja ze stali nierdzewnej
Bezpieczne – nie mają zasilania elektrycznego
Wbudowany zawór nadmiarowy ciśnienia/podciśnienia
Kompaktowe i przenośne
Szybki montaż
Zabezpieczenie przed rozlaniem – automatyczny zawór odcinający bezpieczeństwa
Pasują do standardowych beczek z otworem czopowym
Dostępne w rozmiarach 19, 114, 208 i 416 l

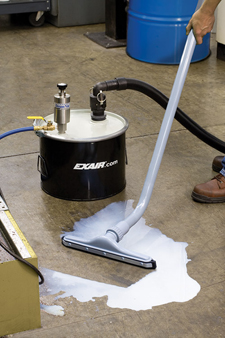

Dostępna dwufunkcyjna mini pompa beczkowa o pojemności 19 l – dostarczana w komplecie z beczką o pojemności 19 l i wszystkimi akcesoriami

Aplikacje

Zbiorniki chłodziwa
Przetwórstwo spożywcze
Tokarki
Czyszczenie podłóg
Elektrodrążarki wgłębne
Kanały
Obrabiarki do gwintów
Centra obróbcze
Zbiorniki

Zastosowania

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

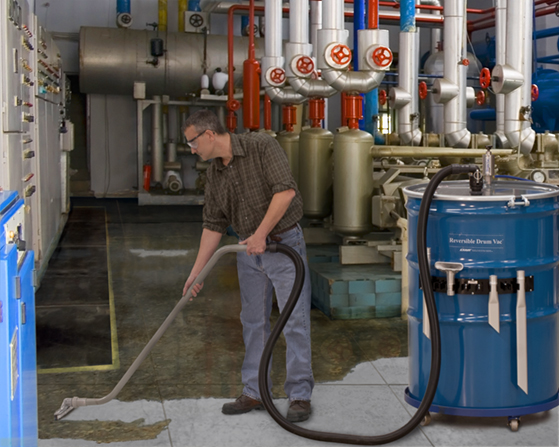

Utrzymanie czystości

Pneumatyczna dwufunkcyjna pompa beczkowa - zasada działania

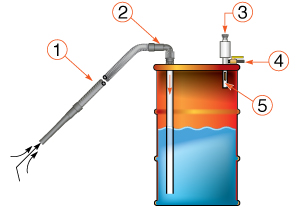

Elastyczny wąż (1) jest podłączony do złącza wtykowego (2) systemu dwufunkcyjnej pompy beczkowej. Pokrętło (3) na dwufunkcyjnej pompie beczkowej jest ustawione w położeniu „napełnianie”. Zawór zasilania sprężonym powietrzem (4) jest otwarty w celu umożliwienia przepływu sprężonego powietrza o ciśnieniu 5,5-6,9 bar (80-100 psig) przez dwufunkcyjną pompę beczkową, która zasysa ciecz przez elastyczny wąż do beczki. Po zassaniu całej cieczy do beczki, dopływ sprężonego powietrza jest wyłączany. Jeżeli ciecz przekroczy pojemność beczki, zawór odcinający bezpieczeństwa (5) zapobiegnie przelaniu. Ciecz można następnie wypompować z beczki elastycznym wężem (1) przez ustawienie pokrętła (3) na dwufunkcyjnej pompie beczkowej w położeniu „opróżnianie” i otwarcie zaworu zasilania sprężonym powietrzem.

Po przekręceniu pokrętła, dwufunkcyjna pompa beczkowa zasilana sprężonym powietrzem napełnia lub opróżnia beczkę o pojemności 208 litrów w 90 sekund. Dwufunkcyjną pompę beczkową można szybko podłączyć do standardowych złączy beczki. Brak części ruchomych zapewnia bezobsługową pracę.

Dwufunkcyjna pompa beczkowa - dostępne modele

Systemy dwufunkcyjnej pompy beczkowej
Nr katalogowy	Opis
6196	System o pojemności 208l. Zawiera: pompę dwufunkcyjną, zawór kierunkowy, zawór zamykający,wąż ssawny – 3m, aluminiową końcówkę ssawną – nie zawiera beczk
6196-30	System o pojemności 114l. Taki sam jak model 6196, tylko przystosowany do beczki 114l.
6198-110	System o pojemności 416l. Taki sam jak model 6196, tylko przystosowany do beczki 416l.
6196-5	System o pojemności 19l. Zawiera: pompę dwufunkcyjną, zawór kierunkowy, zawór zamykający,wąż ssawny – 3m, aluminiową końcówkę ssawną, zestaw do zbierania rozlanych cieczy oraz beczkę z pokrywą 19l.

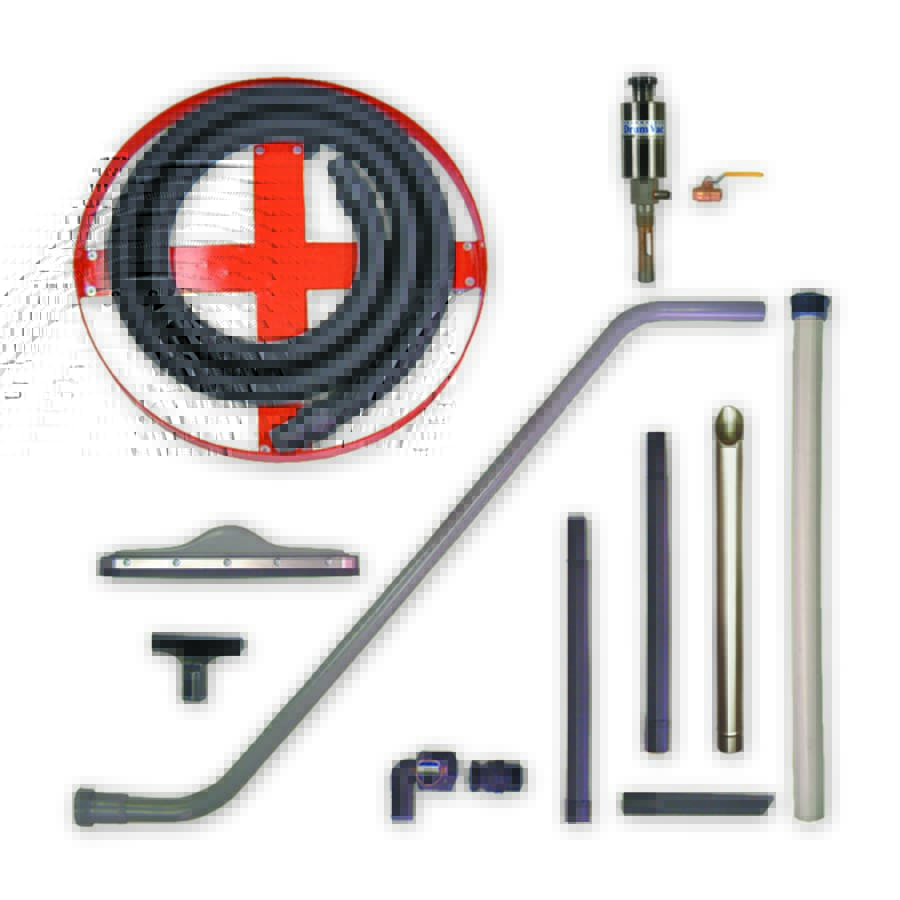

6296	System o pojemności 208l. Taki sam jak model 6196 oraz wózek jezdny, zestaw do zbierania rozlanych cieczy, rury przedłużające, dodatkowe końcówki ssawne oraz metalowy uchwyt na akcesoria
6296-30	System o pojemności 114l. Taki sam jak model 6296, tylko przystosowany do beczki 114l.
6296-5	System o pojemności 19l. Taki sam jak model 6196-5 oraz wózek jezdny
6396	System o pojemności 208l. Taki sam jak model 6296 oraz beczka 208l z pokrywą i blokadą, wąż sprężonego powietrza
6396-30	System o pojemności 114l. Taki sam jak model 6396, tylko z beczką 114l.
6396-110	System o pojemności 416l. Taki sam jak model 6396, tylko z beczką 416l.
6091	Dwufunkcyjna pompa beczkowa – wymieniona we wszystkich zestawach powyżej

Akcesoria
Nr katalogowy	Opis	Nr katalogowy	Opis
901067-30	Beczka 114l. Z pokrywą i blokadą	9041-30	Wózek dla beczki 114l.
901067	Beczka 208l. Z pokrywą i blokadą	9041	Wózek dla beczki 208l.
901067-110	Beczka 416l. Z pokrywą i blokadą	9041-110	Wózek dla beczki 416l.
6569-20	Wąż sprężonego powietrza 6,1m	6901	Zestaw do zbierania rozlanych cieczy

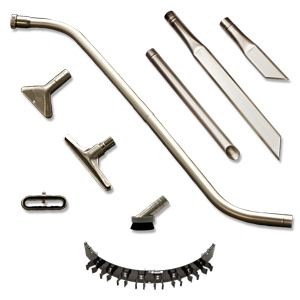

901071	Zestaw aluminiowych akcesoriów do zbierania cieczy + uchwyt na akcesoria	901176	Uchwyt na akcesoria

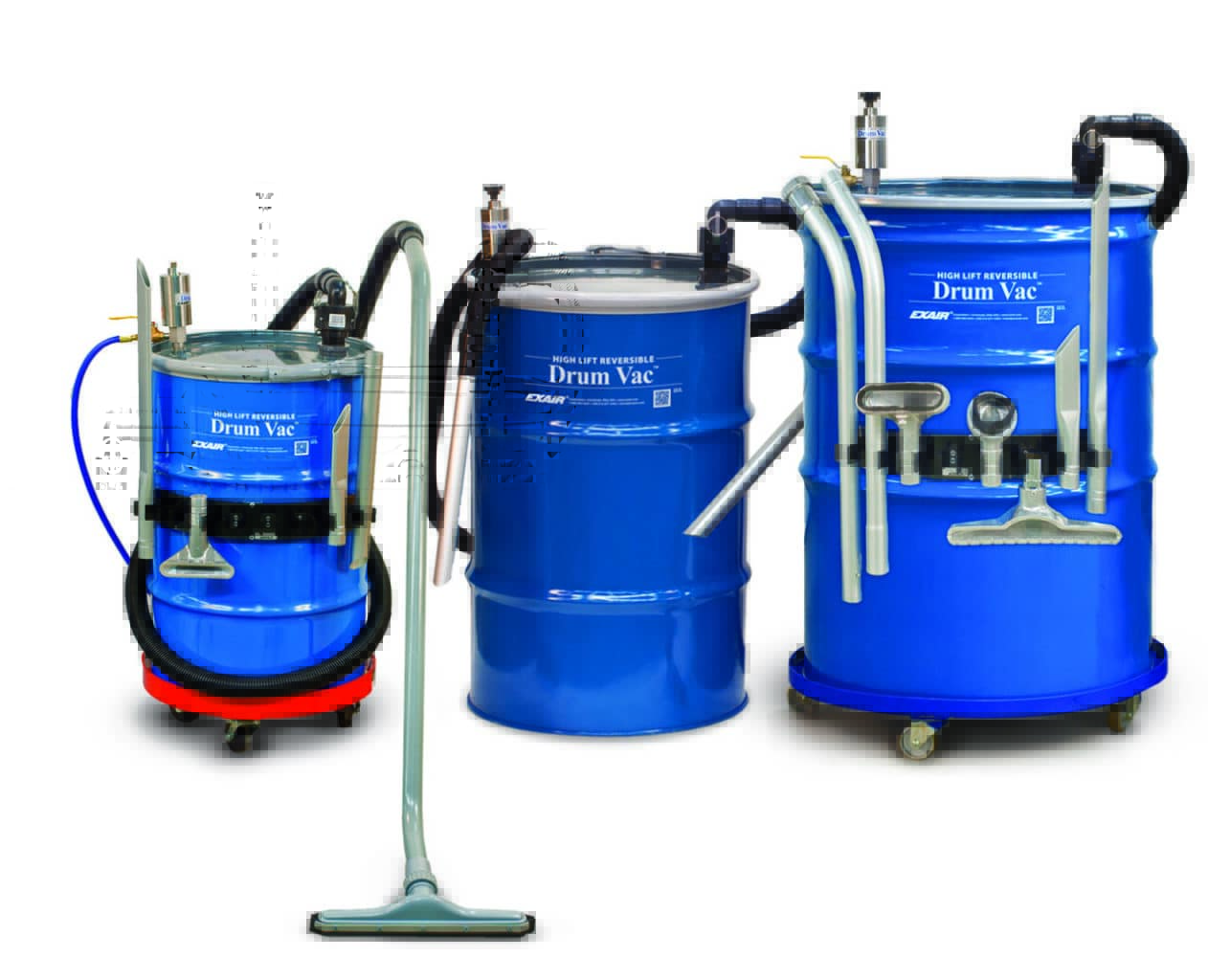

Dwufunkcyjna pompa beczkowa wysokiego podnoszenia

Dwufunkcyjna pompa beczkowa wysokiego podnoszenia to wyjątkowo wydajne urządzenie do transportu cieczy na wysokość do 4,5 metra. Dzięki zasilaniu sprężonym powietrzem pompa jest w stanie zasysać oraz tłoczyć gęste ciecze o lepkości do 1400 cP, umożliwiając szybkie napełnianie i opróżnianie beczek o pojemnościach 114, 208 i 416 litrów. Wydłużony wąż o długości 6 metrów pozwala na swobodne operowanie nawet w trudno dostępnych miejscach.

Urządzenie nie posiada części ruchomych ani zasilania elektrycznego, co eliminuje ryzyko awarii i zapewnia bezobsługową pracę. Pompa jest idealnym rozwiązaniem do zbierania chłodziw, olejów hydraulicznych, ścieków oraz zanieczyszczonych cieczy z obszarów poniżej poziomu gruntu. Dodatkowo wbudowany automatyczny zawór odcinający bezpieczeństwa zapobiega przypadkowemu przelaniu beczki. Dzięki solidnej konstrukcji ze stali nierdzewnej i wysokiej wydajności sprawdzi się w wymagających środowiskach przemysłowych, gdzie standardowe pompy elektryczne zawodzą.

Pompa dwufunkcyjna zapewnia maksymalną wysokość podnoszenia do 4,5 m!

Tłoczy gęste ciecze (do 1400 cP) poprzez wąż o długości 6 m!

Ostrzeżenie: Nie używać do materiałów o niskiej temperaturze zapłonu ani do cieczy palnych takich jak olej opałowy, alkohol, spirytus mineralny, benzyna lub nafta.

Zasada działania

Elastyczny wąż (1) jest podłączony do złącza wtykowego (2) systemu dwufunkcyjnej pompy beczkowej wysokiego podnoszenia. Pokrętło (3) na dwufunkcyjnej pompie beczkowej wysokiego podnoszenia jest ustawione w położeniu „napełnianie”. Zawór zasilania sprężonym powietrzem (4) jest otwarty w celu umożliwienia przepływu sprężonego powietrza o ciśnieniu 5,5-6,9 bar (80-100 psig) przez dwufunkcyjną pompę beczkową wysokiego podnoszenia, która zasysa ciecz przez elastyczny wąż do beczki. Po zassaniu całej cieczy do beczki, dopływ sprężonego powietrza jest wyłączany. Jeżeli ciecz przekroczy pojemność beczki, zawór odcinający bezpieczeństwa (5) zapobiegnie przelaniu. Ciecz można następnie wypompować z beczki elastycznym wężem (1) przez ustawienie pokrętła (3) na dwufunkcyjnej pompie beczkowej wysokiego podnoszenia w położeniu „opróżnianie” i otwarcie zaworu zasilania sprężonym powietrzem.

Po przestawieniu pokrętła, ta sama pompa ze stali nierdzewnej szybko opróżnia beczkę. Dwufunkcyjna pompa beczkowa wysokiego podnoszenia posiada dodatkową moc potrzebną do tłoczenia cieczy z obszarów roboczych poniżej poziomu gruntu, misek lub zbiorników na wysokość do 4,5 m!

Charakterystyka
Ciśnienie	5,5 bar (80 psig)
Zużycie sprężonego powietrza	1 218 l/min
Natężenie przepływu wody	114 l/min
Poziom hałasu	83 dBA
Wysokość podnoszenia Hg[mm]	336
