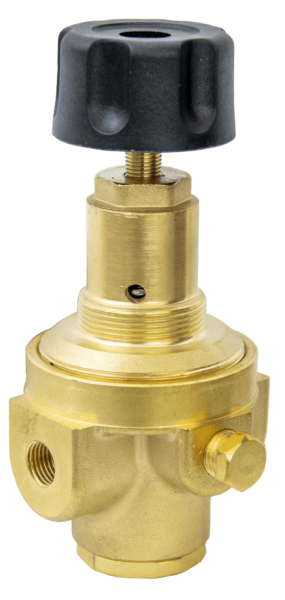

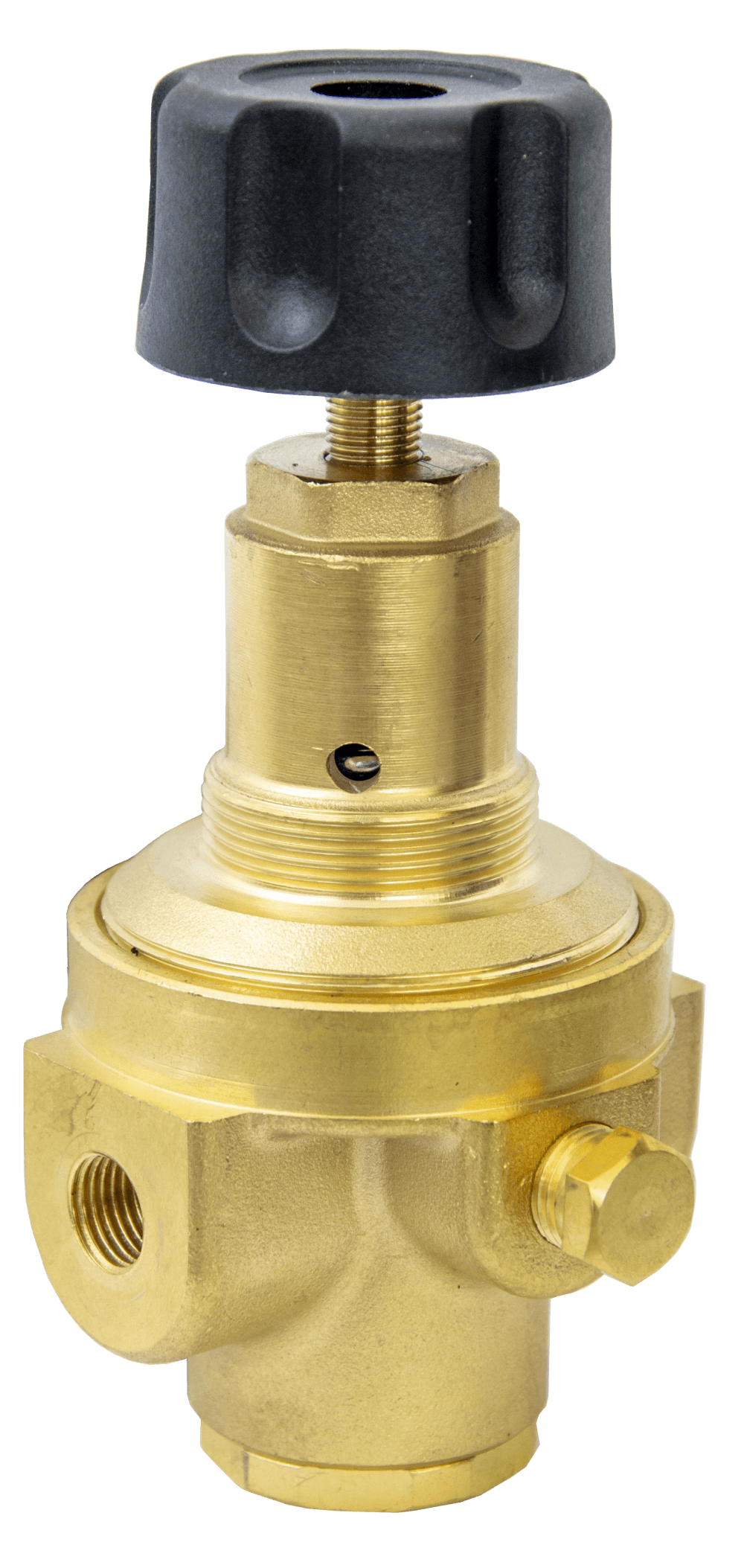

Zawór nadmiarowy S21-VSF114-VSF138-VSF121
Zawór nadmiarowy S21-VSF114-VSF138-VSF121 to mosiężny zawór regulujący ciśnienie w instalacjach sprężonego powietrza, gazu i cieczy. Otwiera się przy przekroczeniu ustawionego poziomu ciśnienia i zamyka po jego spadku. Obsługuje ciśnienie do 50 bar i jest dostępny w wersji ATEX.
- Opis produktu
Zawór nadmiarowy S21-VSF114-VSF138-VSF121 to wysokiej jakości element regulacyjny, wykonany z mosiądzu, przeznaczony do ochrony instalacji sprężonego powietrza, gazów oraz cieczy przed nadmiernym wzrostem ciśnienia. Jego działanie polega na automatycznym otwieraniu przy przekroczeniu ustawionej wartości ciśnienia i ponownym zamykaniu po jego spadku. Dzięki precyzyjnemu mechanizmowi regulacji, w zakresie do 15 barów ciśnienie kontrolowane jest przez membranę gumową, natomiast w przypadku wyższych wartości – przez tłok.
Zawory nadmiarowe S21-VSF114-VSF138-VSF121 dostępne są z gwintowanymi przyłączami G 1/4″, G 3/8″ oraz G 1/2″, a ich solidna konstrukcja zapewnia długą i niezawodną pracę w temperaturach od -20°C do +60°C. Produkt spełnia normy bezpieczeństwa PED 2014/68/EU i może być dostarczony w wersji ATEX 2014/34/EU do pracy w strefach zagrożonych wybuchem. W ofercie znajdują się także części zamienne oraz akcesoria montażowe.
- Części zamienne i akcesoria
Części zamienne:
- O-ring
- Membrana
- Główny zawór
Dostępne akcesoria dodatkowe:
- Nakrętka pierścieniowa do montażu panelu
- Uchwyt do montażu ściennego i nakrętka pierścieniowa
- Wersja wstępnie ustawiona: fabryczne ciśnienie nadmiarowe
- Wersja z komorą (dome loaded) – kontrolowane ciśnieniem sterującym
Zawór nadmiarowy S21-VSF114-VSF138-VSF121 - zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
|
Charakterystyka |
|
| Ciśnienie | do 50 bar |
| Przyłącze wlotowe / wylotowe | G 1/4″ – F; G 3/8″ – F; G 1/2″ – F |
| Inne przyłącza gwintowane | na zapytanie |
| Masa zaworu |
z membraną: ok. 1,2 kg (VSF114 i VSF138) z tłokiem: ok. 1,4 kg (VSF114 i VSF138) |
| Temperatura pracy | od -20 °C do 60 °C |
| Klasa ochrony | IP25 , 2014/68/EU PED , dostępny ATEX 2014/34/EU |
|
Materiał wykonania |
|
| Obudowa i korpus | mosiądz |
| Części wewnętrzne | mosiądz |
| Sprężyna nastawcza |
AISI 302 lub C85 (nieprzeznaczona do kontaktu z cieczami) |
| O-ring | FPM / NBR / EPDM do kontaktu z cieczami |
| Wskaźnik zaworu głównego | FPM / NBR / EPDM do kontaktu z cieczami |
| Membrana |
NBR + PTFE (PTFE do kontaktu z cieczami) |
| Tłok |
mosiądz |
| Pokrętło regulacyjne | PA 6.6 (VSF114 i VSF138) |
| Śruba regulacyjna | mosiądz (VSF121) |
