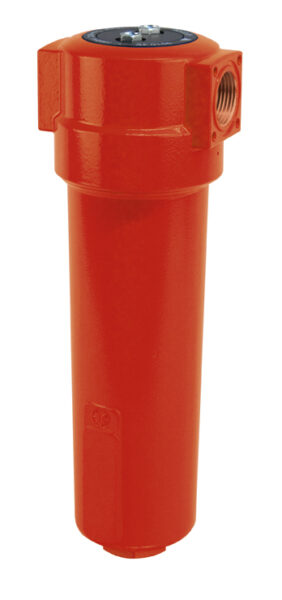

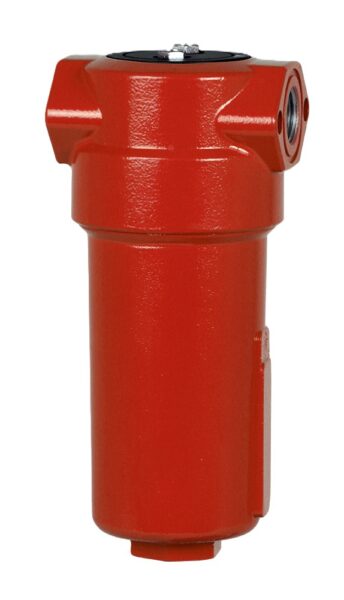

Bezsilikonowe filtry sprężonego powietrza AAFs
Filtry z serii AAFs zostały zaprojektowane z myślą o przemyśle lakierniczym, ale znajdują również zastosowania m.in w przemyśle spożywczym. Do minium redukują ilość substancji, które utrudniają pracę podczas lakierowania.
Opis
Aby dobrać odopowiedni filtr należy znać wielkość przepływu sprężonego powietrza, rozmiar przyłącza oraz ilość zaniczyszczeń (stopień filtracji)
Parametry i Aplikacje
Parametry:
- Maksymalne ciśnienie robocze: 16 bar
- Wartości przepływu: od 10 do 2760 m3/h

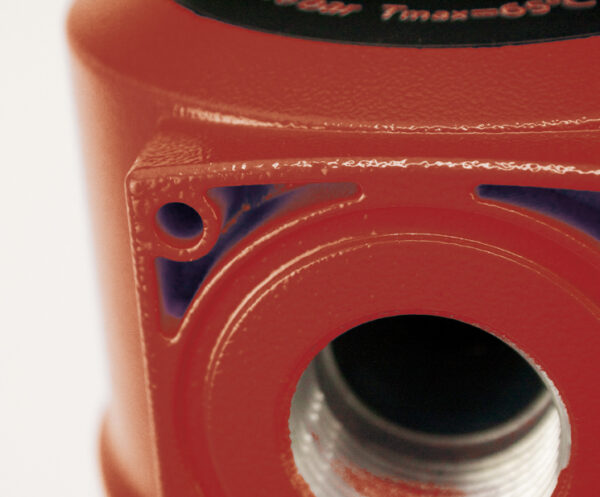

- Przyłącza: od 1/8″ do 3″
- Zakres temperatury pracy: od 1,5 do 65 °C
Aplikacje:
- lakiernictwo
- branża automotive
- przemysł chemiczny
- przemsł spożywczy
Dane Techniczne
Model | Przyłącze | Przepłwy | Element filtracyjny | Wymiary [mm] | Waga | |||
BSP | Nm3/h | A | B | C | D | kg | ||
AAFs 0006 | 1/8″ | 10 | 3528 | 105 | 55 | 14 | 50 | 0,23 |
AAFs 0016 | 1/4″ | 18 | 5528 | 125 | 55 | 14 | 70 | 0,24 |
AAFs 0026 | 1/4″ | 25 | 3844 | 145 | 73 | 18 | 50 | 0,42 |
AAFs 0036 | 3/8′ | 30 | 3844 | 145 | 73 | 18 | 50 | 0,42 |
AAFs 0046 | 1/4″ | 35 | 6050 | 189 | 88 | 21 | 60 | 0,72 |
AAFs 0056 | 3/8″ | 60 | 6050 | 189 | 88 | 21 | 60 | 0,6 |
AAFs 0076 | 1/2″ | 78 | 7050 | 189 | 88 | 21 | 80 | 0,6 |
AAFs 0106 | 3/4″ | 120 | 14050 | 257 | 88 | 21 | 150 | 0,7 |
AAFs 0186 | 1″ | 198 | 12075 | 261 | 125 | 37 | 160 | 1,2 |
AAFs 0306 | 1″ | 335 | 22075 | 361 | 125 | 37 | 250 | 1,6 |
AAFs 0476 | 1 1/2″ | 510 | 32075 | 461 | 125 | 37 | 350 | 1,9 |
AAFs 0706 | 1 1/2″ | 780 | 50075 | 641 | 125 | 37 | 530 | 2,6 |
AAFs 0946 | 2″ | 1000 | 51090 | 696 | 164 | 50 | 520 | 5,7 |
AAFs 1506 | 2″ | 1500 | 76090 | 943 | 164 | 50 | 770 | 7,6 |
AAFs 1756 | 2 1/2″ | 1680 | 76090 | 943 | 164 | 50 | 770 | 7,3 |
AAFs 2006 | 3 | 2160 | 51140 | 801 | 242 | 60 | 630 | 16,7 |
AAFs 2406 | 3 | 2760 | 75140 | 889 | 242 | 60 | 780 | 21,3 |

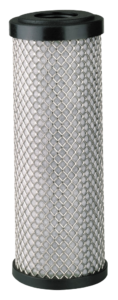

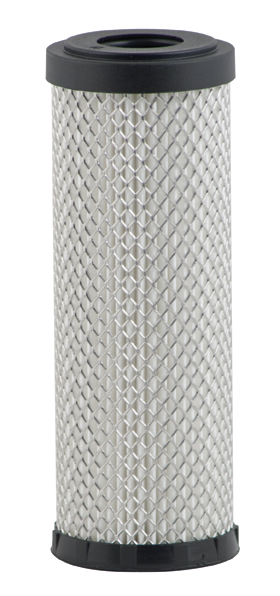

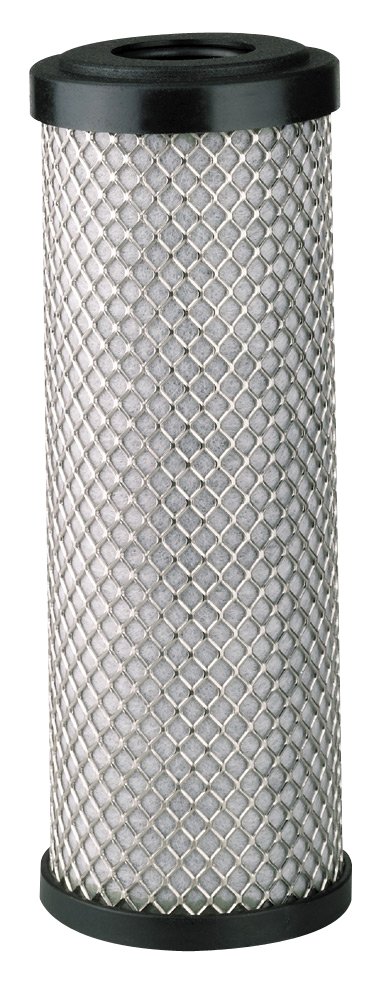

Filtry z serii AAFs posiadają pięć stopni filtracji:
- Ps – 3 μm
- Ms – 1 μm
- Rs – 0,1 μm
- Ss – 0,01 μm
- As – węgiel aktywny
WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||||||||
CIŚNIENIE OPERACYJNE | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
WSPÓŁCZYNNIK KORYGUJĄCY | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 | 1,63 | 1,75 | 1,88 | 2 | 2,13 |
