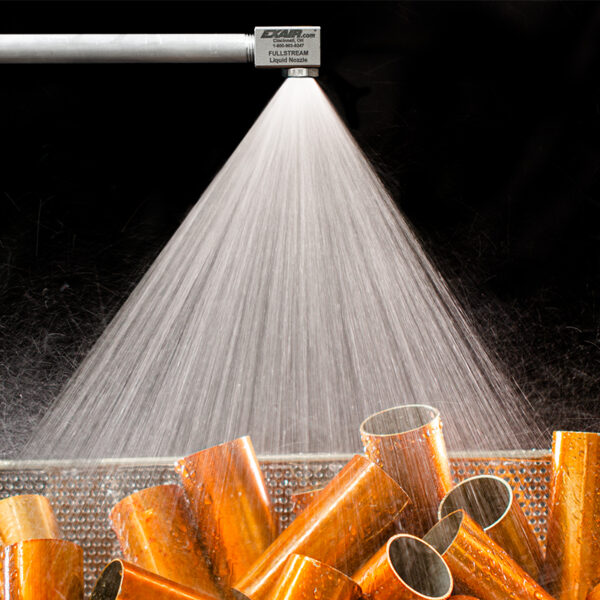

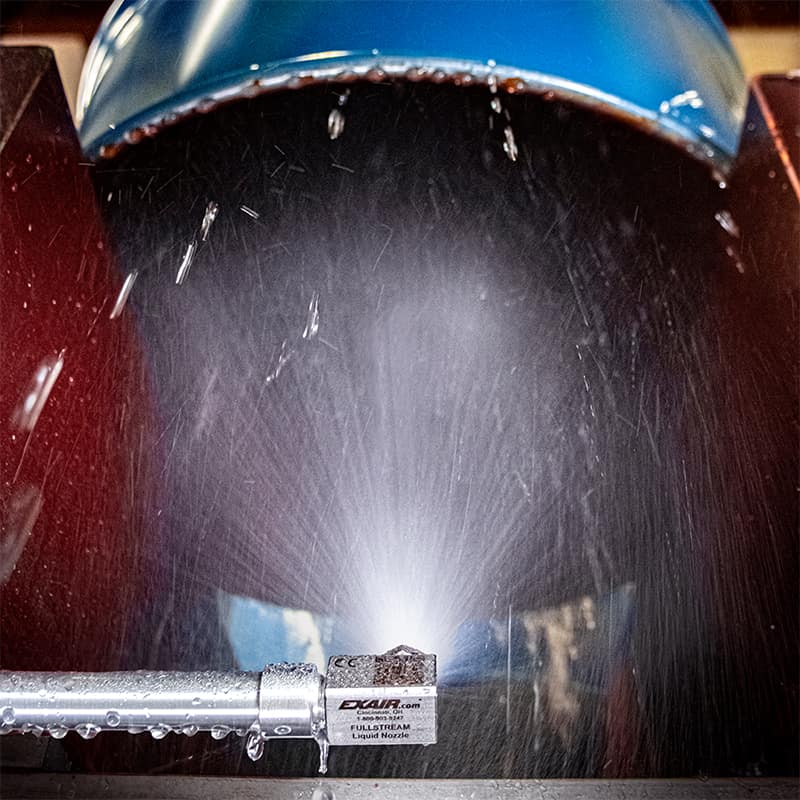

Dysza FullStream 1/4

Dysze FullStream ze strumieniem o pełnym stożku należą do najpopularniejszych typów dysz zraszających. Dysze natryskowe z tej kategorii są stosowane w aplikacjach, gdzie wymagane jest chłodzenie, czyszczenie, mycie, płukanie i neutralizacja pyłu w przemyśle.

Dysze rozpylające ciecz z tej kategorii nie wymagają zasilania sprężonym powietrzem.



Krople wytwarzane są przez wirowanie cieczy i przerywanie jej napięcia powierzchniowego za pomocą precyzyjnego otworu lub przez działanie cieczy na powierzchnię dyszy. Porównując do dysz atomizujących z wykorzystaniem sprężonego powietrza, dysze natryskowe bez użycia powietrza generują większy przepływ cieczy i mają nieregularny kształt strumienia. Większe natężenie przepływu cieczy jest korzyścią w przypadku aplikacji takich jak: chłodzenie, płukanie, neutralizacja kurzu lub pyłu oraz mycie. Dysze natryskowe nadają się do rozpylania cieczy zawierającej cząstki stałe lub będącej zawiesiną.

  • Duży zakres przepływu cieczy
  • Zwiększenie powierzchni cieczy
  • Konstrukcja ze stali nierdzewnej
  • Kompaktowe wymiary
  • Uniwersalność i wszechstronność

Dysze natryskowe są dobre do ogólnych zastosowań przemysłowych i powszechnie używane z niedrogimi cieczami, takimi jak: woda, nabłyszczacze lub detergenty, a także chemikalia, pestycydy i herbicydy. Zmiana natężenia przepływu cieczy jest możliwa poprzez regulację ciśnienia, jednak nie ma tak szerokiego zakresu regulacji jak w przypadku dysz rozpylających zasilanych sprężonym powietrzem. Dysze natryskowe do cieczy zajmują mniej miejsca, ponieważ nie ma konieczności doprowadzenia do nich sprężonego powietrza, w związku z tym są idealne do aplikacji, gdzie przestrzeń jest ograniczona. Wykonane są ze stali nierdzewnej 303, charakteryzują się trwałością, dużą wytrzymałością mechaniczną i odpornością na korozję. Ponadto dysze nie posiadają części ruchomych i mogą pracować w temperaturach do 427°C.

Zasada działania dyszy rozpylającej FullStream

W przypadku dysz z serii FullStream, rozpylana ciecz jest dostarczana do korpusu dyszy, następnie w komorze vortex ciecz zostaje wprawiona w ruch wirowy. Ten wir wytwarza pełny stożkowy strumień, poprzez przełamanie napięcia powierzchniowego cieczy. Dzieje się to, gdy opuszcza ona otwór pod kontrolowanym kątem natrysku.



Konstrukcja przepływu jest bezramkowa, co sprawia że dysze są odporne na zatykanie. Dzięki temu otrzymujemy równomierne rozpylenie w okrągłym strumieniu o pełnym stożku i rozmiar kropli średni do dużego. Konstrukcja rozpylania pod kątem prostym działa przy ciśnieniu cieczy do 17,2 bar. Dysze rozpylające FullStream dobrze współpracują z cieczami zawierającymi cząstki stałe.



W porównaniu z dyszami rozpylającymi zasilanymi sprężonym powietrzem dysze z serii FullStream mają wyższe prędkości przepływu cieczy.



Aby uzyskać maksymalną kontrolę przepływu cieczy i rozpylenia należy wybrać dyszę natryskową zasilaną sprężonym powietrzem.

Model: FL1008SS, FL1010SS, FL1011SS

Materiał: Stal nierdzewna typu 303

Wlot: 1/4 NPT

Wymiary przemysłowej dyszy natryskowej FullStream 1/4
Schemat strumienia cieczy

Wymiary strumienia

Model Ciśnienie Szerokość (cm)
bar A B C
FL1008SS 0,5 14 22 36
1,4 19 28 47
4,1 21 32 53
FL1010SS 0,5 17 26 43
1,4 22 33 55
4,1 26 38 64
FL1011SS 0,5 17 26 43
1,4 22 33 55
4,1 26 38 64

Natężenia przepływu

Przyłącze Model Przepustowość Max. Wolny przelot Przepływ cieczy l/min
0,2 bar 0,34 bar 0,48 bar 0,69 bar 1,38 bar 2,78 bar 4,14 bar
1/4″ FL1008SS 8 0.109″ 1,89 2,27 2,65 3,03 4,35 5,87 6,81
FL1010SS 10 0.125″ 1,82 2,54 3,14 3,79 5,07 7,12 8,93
FL1011SS 11 0.144″ 2,35 3,22 3,63 4,16 5,72 8,36 10,07
Model: FL3011SS, FL3013SS, FL3016SS, FL3020SS, FL3023SS, FL3026SS, FL3029SS



Materiał: Stal nierdzewna typu 303

Wlot: 3/8 NPT

Wymiary przemysłowej dyszy natryskowej FullStream 3/8
Schemat strumienia cieczy

Wymiary strumienia

Model Ciśnienie Szerokość
bar A B C
FL3013SS 0,5 19 29 49
1,4 23 35 57
4,1 26 40 66
FL3016SS 0,5 19 29 49
1,4 25 37 62
4,1 26 40 66
FL3020SS 0,5 21 32 53
1,4 25 38 63
4,1 28 43 71
FL3023SS 0,5 23 35 57
1,4 26 39 65
4,1 28 43 46
FL3026SS 0,5 25 37 62
1,4 27 41 69
4,1 30 46 76
FL3029SS 0,5 25 38 63
1,4 27 41 69
4,1 30 46 76

Natężenia przepływu

Przyłącze Model Przepustowość Max. Wolny przelot Przepływ cieczy l/min
0,2 bar 0,34 bar 0,48 bar 0,69 bar 1,38 bar 2,78 bar 4,14 bar
3/8″ FL3011SS 11 0.128″ 2,16 2,88 3,44 4,16 5,75 8,33 10,22
FL3013SS 13 0.144″ 2,84 3,6 4,28 4,92 7,04 9,84 12,64
FL3016SS 16 0.154″ 3,71 4,16 4,73 6,06 8,44 10,98 13,63
FL3020SS 20 0.172″ 4,62 6,21 7,12 7,57 11,28 16,05 18,24
FL3023SS 23 0.189″ 5,15 6,66 7,42 8,71 12,04 17,26 20,36
FL3026SS 26 0.204″ 4,77 6,81 7,65 9,84 12,49 19,61 23,17
FL3029SS 29 0.221 4,92 6,97 8,63 10,98 13,7 20,74 24,53
