Przemysłowe dysze natryskowe FullStreamTM

Dysze FullStream ze strumieniem o pełnym stożku należą do najpopularniejszych typów dysz zraszających. Dysze natryskowe z tej kategorii są stosowane w aplikacjach, gdzie wymagane jest chłodzenie, czyszczenie, mycie, płukanie i neutralizacja pyłu w przemyśle.


    Co to są przemysłowe dysze natryskowe FullStream?

    Dysze rozpylające ciecz z tej kategorii nie wymagają zasilania sprężonym powietrzem.

    Krople wytwarzane są przez wirowanie cieczy i przerywanie jej napięcia powierzchniowego za pomocą precyzyjnego otworu lub przez działanie cieczy na powierzchnię dyszy. Porównując do dysz atomizujących z wykorzystaniem sprężonego powietrza, dysze natryskowe bez użycia powietrza generują większy przepływ cieczy i mają nieregularny kształt strumienia. Większe natężenie przepływu cieczy jest korzyścią w przypadku aplikacji takich jak: chłodzenie, płukanie, neutralizacja kurzu lub pyłu oraz mycie. Dysze natryskowe nadają się do rozpylania cieczy zawierającej cząstki stałe lub będącej zawiesiną.

    Dlaczego dysze natryskowe FullStream?

    Dysze natryskowe są dobre do ogólnych zastosowań przemysłowych i powszechnie używane z niedrogimi cieczami, takimi jak: woda, nabłyszczacze lub detergenty, a także chemikalia, pestycydy i herbicydy. Zmiana natężenia przepływu cieczy jest możliwa poprzez regulację ciśnienia, jednak nie ma tak szerokiego zakresu regulacji jak w przypadku dysz rozpylających zasilanych sprężonym powietrzem. Dysze natryskowe do cieczy zajmują mniej miejsca, ponieważ nie ma konieczności doprowadzenia do nich sprężonego powietrza, w związku z tym są idealne do aplikacji, gdzie przestrzeń jest ograniczona. Wykonane są ze stali nierdzewnej 303, charakteryzują się trwałością, dużą wytrzymałością mechaniczną i odpornością na korozję. Ponadto dysze nie posiadają części ruchomych i mogą pracować w temperaturach do 427°C.

    Główne zastosowania dysz natryskowych do cieczy:
    • Chłodzenie
    • Hartowanie
    • Powlekanie
    • Tłumienie i neutralizacja kurzu lub pyłu
    • Mycie
    • Płukanie
    • Rozpylanie nawozów
    • Odkażanie - dezynfekowanie
    • Odtłuszczanie
    • Smarowanie
    Zalety dysz rozpylających ciecz FullStream:
    • Duży zakres przepływu cieczy
    • Zwiększenie powierzchni cieczy
    • Konstrukcja ze stali nierdzewnej
    • Kompaktowe wymiary
    • Uniwersalność i wszechstronność
    Jak działa przemysłowa dysza natryskowa FullStream?

    Zasada działania dyszy rozpylającej FullStream
    Zasada działania dyszy rozpylającej FullStream

    W przypadku dysz z serii FullStream, rozpylana ciecz jest dostarczana do korpusu dyszy, następnie w komorze vortex ciecz zostaje wprawiona w ruch wirowy. Ten wir wytwarza pełny stożkowy strumień, poprzez przełamanie napięcia powierzchniowego cieczy. Dzieje się to,  gdy opuszcza ona otwór pod kontrolowanym kątem natrysku.

    Konstrukcja przepływu jest bezramkowa, co sprawia że dysze są odporne na zatykanie. Dzięki temu otrzymujemy równomierne rozpylenie w okrągłym strumieniu o pełnym stożku i rozmiar kropli średni do dużego. Konstrukcja rozpylania pod kątem prostym działa przy ciśnieniu cieczy do 17,2 bar. Dysze rozpylające FullStream dobrze współpracują z cieczami zawierającymi cząstki stałe.

    W porównaniu z dyszami rozpylającymi zasilanymi sprężonym powietrzem  dysze z serii FullStream mają wyższe prędkości przepływu cieczy.

    Aby uzyskać maksymalną kontrolę przepływu cieczy i rozpylenia należy wybrać dyszę natryskową zasilaną sprężonym powietrzem.

    Model: FL1008SS, FL1010SS, FL1011SS

    Materiał: Stal nierdzewna typu 303

    Wlot: 1/4 NPT

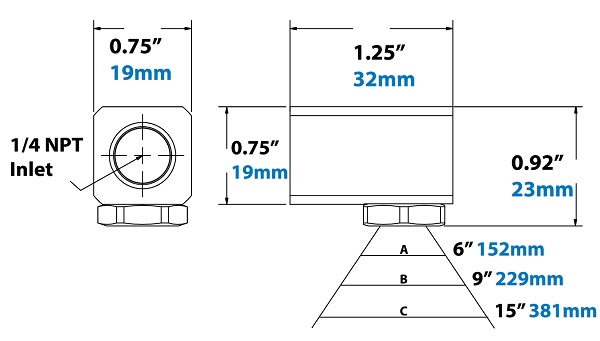

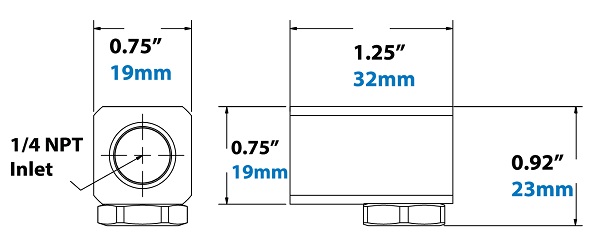

    Wymiary przemysłowej dyszy natryskowej FullStream 1/4

    Schemat strumienia cieczy

    Wymiary strumienia
    ModelCiśnienieSzerokość (cm)
    barABC
    FL1008SS0,5142236
    1,4192847
    4,1213253
    FL1010SS0,5172643
    1,4223355
    4,1263864
    FL1011SS0,5172643
    1,4223355
    4,1263864



    Natężenia przepływu
    PrzyłączeModelPrzepustowośćMax. Wolny przelotPrzepływ cieczy l/min
    0,2 bar0,34 bar0,48 bar0,69 bar1,38 bar2,78 bar4,14 bar
    1/4"FL1008SS80.109"1,892,272,653,034,355,876,81
    FL1010SS100.125"1,822,543,143,795,077,128,93
    FL1011SS110.144"2,353,223,634,165,728,3610,07



    Model: FL3011SS, FL3013SS, FL3016SS, FL3020SS, FL3023SS, FL3026SS, FL3029SS

    Materiał: Stal nierdzewna typu 303

    Wlot: 3/8 NPT



    Wymiary przemysłowej dyszy natryskowej FullStream 3/8



    Schemat strumienia cieczy

    Wymiary strumienia
    ModelCiśnienieSzerokość (cm)
    barABC
    FL3011SS0,5213151
    1,4253863
    4,1264066
    FL3013SS0,5192949
    1,4233557
    4,1264066
    FL3016SS0,5192949
    1,4253762
    4,1264066
    FL3020SS0,5213253
    1,4253863
    4,1284371
    FL3023SS0,5233557
    1,4263965
    4,1284346
    FL3026SS0,5253762
    1,4274169
    4,1304676
    FL3029SS0,5253863
    1,4274169
    4,1304676

    Natężenia przepływu
    PrzyłączeModelPrzepustowośćMax. Wolny przelotPrzepływ cieczy l/min
    0,2 bar0,34 bar0,48 bar0,69 bar1,38 bar2,78 bar4,14 bar
    3/8"FL3011SS110.128"2,162,883,444,165,758,3310,22
    FL3013SS130.144"2,843,64,284,927,049,8412,64
    FL3016SS160.154"3,714,164,736,068,4410,9813,63
    FL3020SS200.172"4,626,217,127,5711,2816,0518,24
    FL3023SS230.189"5,156,667,428,7112,0417,2620,36
    FL3026SS260.204"4,776,817,659,8412,4919,6123,17
    FL3029SS290.2214,926,978,6310,9813,720,7424,53

    W naszej ofercie znajdują się wsporniki montażowe model 901318 do dysz rozpylających.
