Dysze i strumienice powietrzne

Bądź ekologiczny i usprawnij operacje odmuchiwania, chłodzenia i suszenia za pomocą nagrodzonych dysz powietrznych “Super”.

Niezawodne dysze pneumatyczne wzmacniają objętość powietrza, redukują hałas i obniżają koszty sprężonego powietrza.

Można łatwo zbudować system, który będzie dostosowany do wymagań Twojego zastosowania z dyszą powietrzną “Super”, regulowanym wężem i podstawą magnetyczną.

Parametry regulowanych strumienic powietrznych
Model Materiał konstrukcyjny Opis Rozmiar gwintu Zużycie sprężonego powietrza Siła odmuchu* Siła odmuchu Poziom hałasu
        l/min uncja gram dBA
1108SS
Stal nierdzewna typu 316 Dysza powietrzna Atto Super M4 x 0.5 71 2,0* 57 58
1108-PEEK
Tworzywo PEEK Dysza powietrzna Atto Super M4 x 0.5 71 2,0* 57 58
1108SS-NPT
Stal nierdzewna typu 316 Dysza powietrzna Atto Super 1/8 MNPT 71 2,0* 57 58
1108-PEEK-NPT
Tworzywo PEEK Dysza powietrzna Atto Super 1/8 MNPT 71 2,0* 57 58
1109SS
Stal nierdzewna typu 316 Dysza powietrzna Pico Super M5 x 0.5 139 5,0* 142 68
1109-PEEK
Tworzywo PEEK Dysza powietrzna Pico Super M5 x 0.5 139 5,0* 142 68
1109SS-NPT
Stal nierdzewna typu 316 Dysza powietrzna Pico Super 1/8 MNPT 139 5,0* 142 68
1109-PEEK-NPT
Tworzywo PEEK Dysza powietrzna Pico Super 1/8 MNPT 139 5,0* 142 68
1110SS Stal nierdzewna typu 316 Dysza powietrzna Nano Super M6 x 0.75 235 8,1* 230 75
1110-PEEK Tworzywo PEEK Dysza powietrzna Nano Super M6 x 0.75 235 8,1* 230 75
1110SS-NPT Stal nierdzewna typu 316 Dysza powietrzna Nano Super 1/8 MNPT 235 8,1* 230 75
1110-PEEK-NPT Tworzywo PEEK Dysza powietrzna Nano Super 1/8 MNPT 235 8.1* 230 75
1001 Mosiądz Dysza powietrzna Safety 1/8 FNPT 283 9* 255 78
1102 Stop cynkowo-aluminiowy Dysza powietrzna Mini Super 1/8 FNPT 283 9* 255 71
1102-PEEK Tworzywo PEEK Dysza powietrzna Mini Super 1/8 FNPT 283 9* 255 71
1102SS Stal nierdzewna typu 316 Dysza powietrzna Mini Super 1/8 FNPT 283 9* 255 71
1103 Stop cynkowo-aluminiowy Dysza powietrzna Mini Super 1/8 MNPT 283 9* 255 71
1103SS Stal nierdzewna typu 316 Dysza powietrzna Mini Super 1/8 MNPT 283 9* 255 71
1126 Stop cynkowo-aluminiowy 1-calowa płaska dysza powietrzna Super 1/8 FNPT 297 9,8† 278 75
1126SS Stal nierdzewna typu 316 1-calowa płaska dysza powietrzna Super 1/8 FNPT 297 9,8† 278 75
1010SS Stal nierdzewna typu 303 Dysza powietrzna Micro 1/8 MNPT 368 12* 340 80
1009 Aluminium Regulowana dysza powietrzna 1/8 MNPT 368 12** 340 79
1009SS Stal nierdzewna typu 303 Regulowana dysza powietrzna 1/8 MNPT 368 12** 340 79
1100 Stop cynkowo-aluminiowy Dysza powietrzna Super 1/4 FNPT 396 13* 368 74
1100-PEEK Tworzywo PEEK Dysza powietrzna Super 1/4 FNPT 396 13* 368 74
1100SS Stal nierdzewna typu 316 Dysza powietrzna Super 1/4 FNPT 396 13* 368 74
1101 Stop cynkowo-aluminiowy Dysza powietrzna Super 1/4 MNPT 396 13* 368 74
1101SS Stal nierdzewna typu 316 Dysza powietrzna Super 1/4 MNPT 396 13* 368 74
1002 Mosiądz Dysza powietrzna Safety 1/4 FNPT 481 16* 454 80
1002SS Stal nierdzewna typu 303 Dysza powietrzna Safety 1/4 FNPT 481 16* 454 80
1003 Mosiądz Dysza powietrzna Safety 3/8 FNPT 509 18* 510 83
6019 Mosiądz Regulowana strumienica powietrzna 1/8 MNPT 509 16*** 454 83
6013 Mosiądz Strumienica powietrzna o dużej prędkości 1/8 MNPT 622 20† 567 82
1122 Stop cynkowo-aluminiowy 2-calowa płaska dysza powietrzna Super 1/4 FNPT 622 22† 624 77
1122SS Stal nierdzewna typu 316 2-calowa płaska dysza powietrzna Super 1/4 FNPT 622 22† 624 77
1144 Stop cynkowo-aluminiowy 2-calowa płaska dysza powietrzna Super 1/4 FNPT 622 22† 624 77
1004SS Stal nierdzewna typu 316 Dysza powietrzna ze wstecznym wydmuchem M4 x 0.5 127 75
1006SS Stal nierdzewna typu 316 Dysza powietrzna ze wstecznym wydmuchem 1/4 FNPT 622 80

* Siła mierzona w odległości 305mm od celu

** Siła mierzona w odległości 305mm od celu przy ustawieniu fabrycznym 0,20mm

*** Siła mierzona w odległości 305mm od celu przy ustawieniu fabrycznym 0,15mm

Poziom hałasu mierzony w odległości 914mm

Wszystkie pomiary przeprowadzono przy ciśnieniu 5,5 bar (80 psig)

† Siła mierzona w odległości 305mm od celu przy zamontowanej podkładce o grubości 0,38mm

FNPT= gwint wewnętrzny NPT

MNPT= gwint zewnętrzny NPT



Wymiary – dysza powietrzna “Atto Super”, modele: 1108SS, 1108-PEEK, 1108SS-NPT, 1108-PEEK-NPT

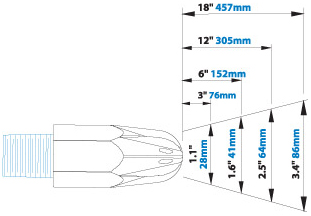

Schemat przepływu powietrza

Wymiary – dysza powietrzna “Pico Super”, modele:1109SS, 1109-PEEK, 1109SS-NPT, 1109-PEEK-NPT

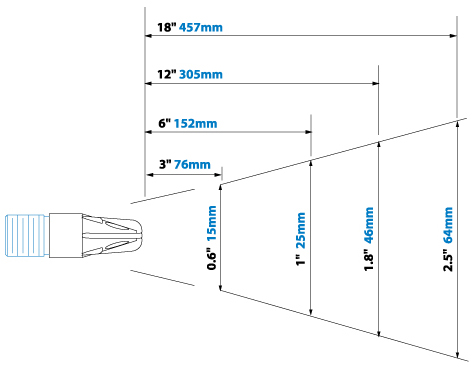

Schemat przepływu powietrza

Wymiary – dysza powietrzna “Nano Super”, modele: 1110SS, 1110-PEEK, 1110SS-NPT, 1110-PEEK-NPT

Schemat przepływu powietrza

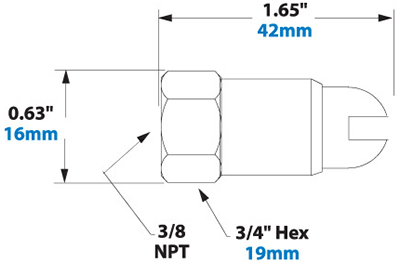

Wymiary – dysza powietrzna “Safety”, , 1002, 1003

model: 1001

model: 1002 i 1002SS

model: 1003

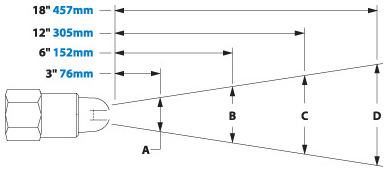

Schemat przepływu powietrza dyszy powietrznej “Safety”, modele 1001, 1002, 1002SS, 1003,

Wymiary – dysza powietrzna “Mini Super”,



modele 1102, 1102-PEEK i 1102SS

modele 1103 oraz 1103SS posiadają gwint zewnętrzny

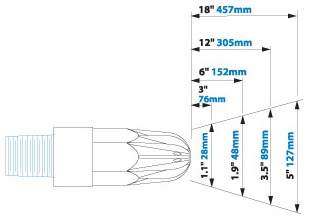

Schemat przepływu powietrza

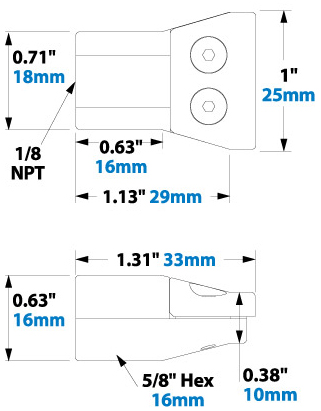

Wymiary – 1-calowa płaska dysza powietrzna “Super”, modele: 1126, 1126SS

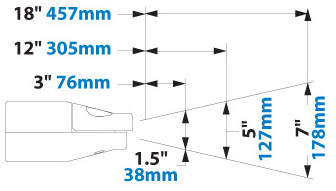

Schemat przepływu powietrza

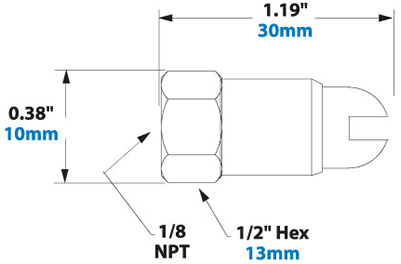

Wymiary – dysza powietrzna “Micro”, model 1010SS

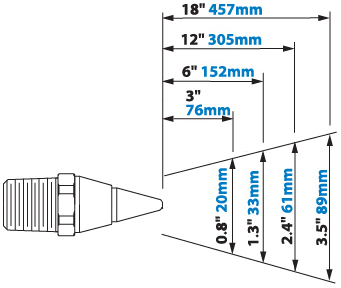

Schemat przepływu powietrza

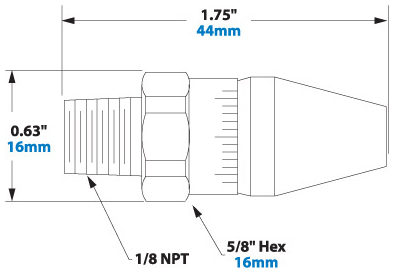

Wymiary – regulowana dysza powietrzna, model 1009, 1009SS

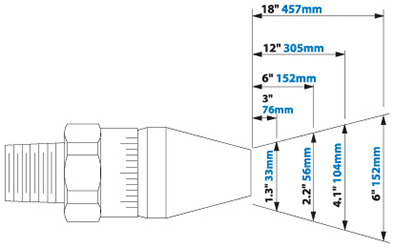

Schemat przepływu powietrza

Wymiary – dysza powietrzna “Super”



modele 1100, 1100SS i 1100-PEEK

modele 1101 i 1101SS

Schemat przepływu powietrza

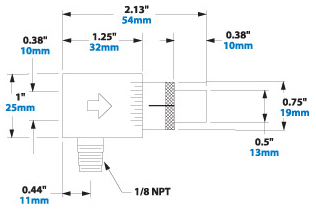

Wymiary – regulowana strumienica powietrzna, model 6019

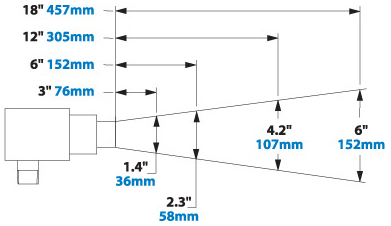

Schemat przepływu powietrza

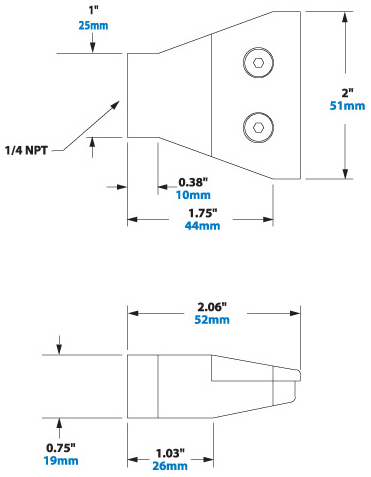

Wymiary – 2-calowa płaska dysza powietrzna “Super”, modele 1122 i 1122SS

Schemat przepływu powietrza

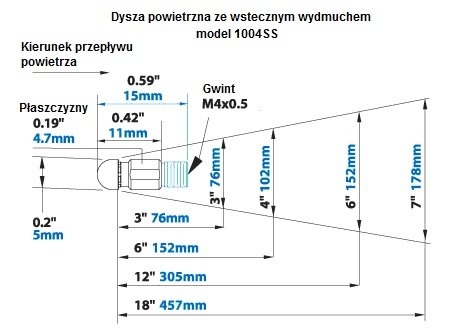

Wymiary i schemat przepływu dyszy ze wstecznym wydmuchem

Wymiary
Model A B C D
  Płaszczyzny Wlot
1006SS cal 1 0.75 5/8

1/4 NPT

mm 25 19 16
1008SS cal 2 1.5 1 13/32 1 NPT
mm 51 38 36
Wymiary
Model A B C D
        Płaszczyzny Wlot
1006SS cal 1 0.75 5/8 1/4 NPT
mm 25 19 16
1008SS cal 2 01.maj 1 13/32 1 NPT
mm 51 38 36
