Dysze toroidalne “Standard”

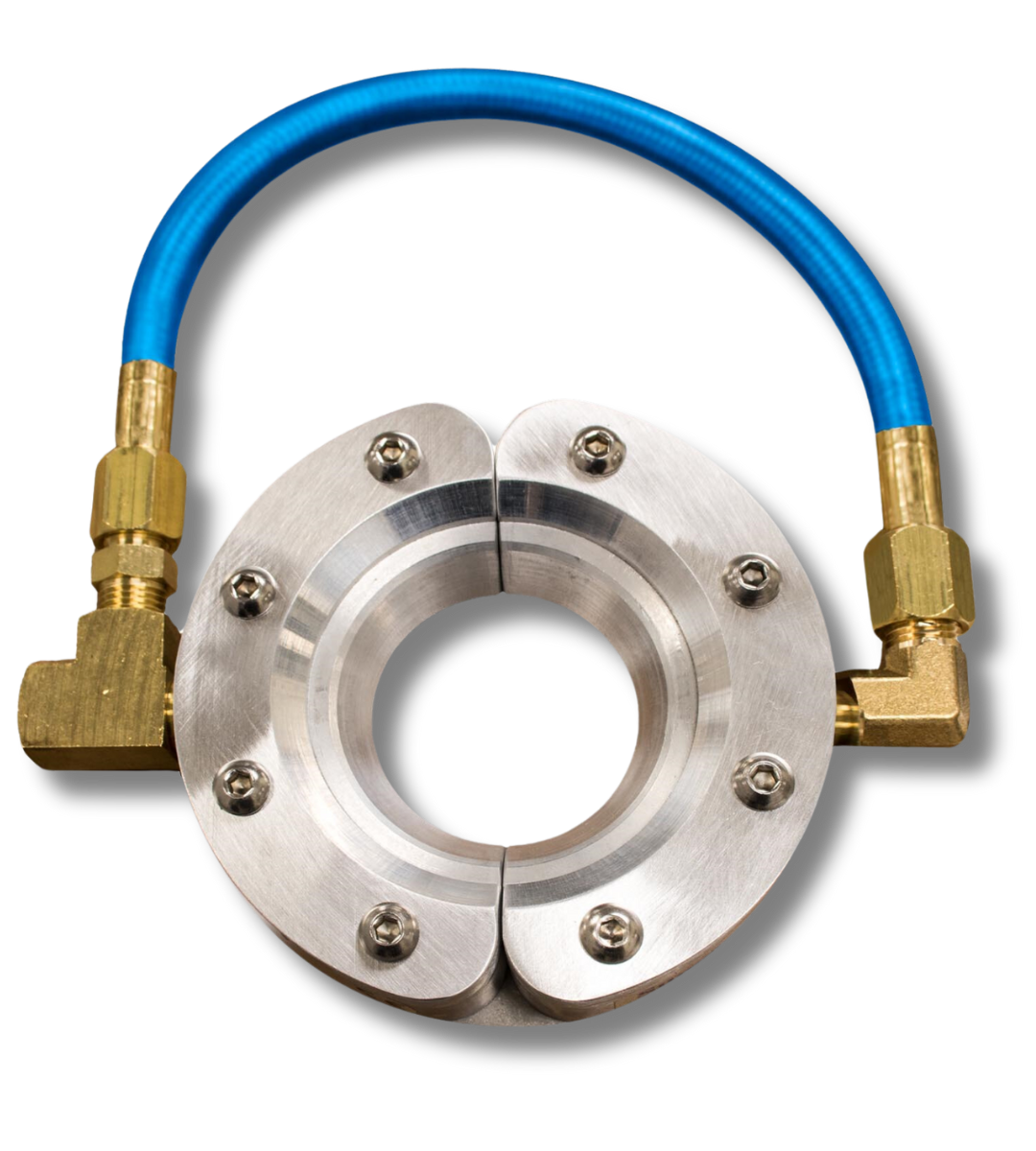

Dysza toroidalna Standard Air Wipe od EXAIR wytwarza równomierny, pierścieniowy strumień sprężonego powietrza 360° wokół rury, kabla, przewodu, węża lub profilu. Umożliwia skuteczne suszenie, zdmuchiwanie, czyszczenie i chłodzenie całego obwodu produktu. Dzielona konstrukcja pozwala zamontować dyszę bez konieczności przewlekania przez nią materiału. Standard Air Wipe jest ekonomicznym rozwiązaniem do środowisk niekorozyjnych i temperatur do 66°C, dostępnym w średnicach wewnętrznych od 10 do 279 mm.

Standard Air Wipe od EXAIR to przemysłowa dysza toroidalna, określana również jako dysza pierścieniowa, przeznaczona do bezdotykowej obróbki powierzchni elementów przechodzących przez jej środek. Wytwarzany przez dyszę strumień sprężonego powietrza obejmuje produkt na całym obwodzie, dzięki czemu może równomiernie usuwać wodę, chłodziwo, olej, pył i inne zanieczyszczenia oraz chłodzić powierzchnię podczas procesów produkcyjnych.

Dysza sprawdza się przede wszystkim przy rurach, kablach, przewodach, wężach, prętach i profilach wytłaczanych, czyli wszędzie tam, gdzie tradycyjny pojedynczy strumień powietrza nie zapewnia równomiernego oddziaływania na całą powierzchnię.

Konstrukcja dyszy toroidalnej Standard składa się z dwóch części, które można rozłączyć i ponownie zamknąć wokół obrabianego materiału. Dzięki temu montaż na istniejącej linii produkcyjnej nie wymaga przecinania ani przewlekania długiego kabla, rury czy profilu przez dyszę.

Standard Air Wipe jest przeznaczony do aplikacji, w których nie jest wymagana podwyższona odporność na korozję i wysoką temperaturę. Korpus wykonany jest z aluminium, zastosowano powlekane śruby i plastikowe podkładki regulacyjne, a w modelach do 4″ (102 mm) również uniwersalny przewód łączący z PVC. Maksymalna temperatura pracy wynosi 66°C.

Najważniejsze zalety dysz pierścieniowych

Równomierny strumień powietrza 360° wokół całego produktu.
Bezdotykowe działanie – brak wycieraczek, szczotek i innych elementów stykających się z powierzchnią.
Dzielona konstrukcja, która umożliwia montaż wokół istniejącej rury, przewodu lub profilu.
Niskie zużycie sprężonego powietrza w porównaniu z niekontrolowanym przedmuchem.
Brak silnika elektrycznego i części ruchomych.
Kompaktowa, lekka konstrukcja o niewielkiej szerokości.
Możliwość trwałego zamocowania za pomocą gwintowanych otworów montażowych.
Regulowana siła i przepływ powietrza poprzez zmianę ciśnienia zasilania.
Możliwość zwiększenia przepływu poprzez zmianę szczeliny za pomocą dodatkowych podkładek.
Dostępne średnice wewnętrzne od 10 do 279 mm.
Przystosowanie do pracy w środowiskach niekorozyjnych w temperaturze do 66°C.
Producent deklaruje zgodność konstrukcji z wymaganiami OSHA dotyczącymi maksymalnego ciśnienia przy zatkaniu oraz hałasu.

Parametry dyszy pierścieniowej "Super"

przy ciśnieniu 5,5 bar MODEL	Średnica wewnętrzna dyszy [mm]	Zużycie sprężonego powietrza [l/min]	Poziom hałasu w odległości 914mm [dBA]
2429	10	314	82
2430	13	394	80
2431	25	541	80
2432	51	835	81
2433	76	1.127	82
2434	102	1.422	82
2435	127	1.716	82
2436	152	2.010	84
2437	178	2.302	85
2439	229	2.891	87
2441	279	3.477	89

Zastosowania dysz okrągłych

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Chłodzenie

Osuszanie / Czyszczenie / Zdmuchiwanie

Jak działa dysza toroidalna?

Sprężone powietrze doprowadzane jest przez wlot dyszy pierścieniowej (1) do pierścieniowej komory znajdującej się wewnątrz dyszy (2). Następnie przepływa z dużą prędkością przez wąską szczelinę rozmieszczoną wokół wewnętrznego obwodu Air Wipe (3).

Strumień przylega do odpowiednio ukształtowanego profilu wykorzystującego efekt Coandy (4) i zostaje skierowany w stronę powierzchni materiału przechodzącego przez środek dyszy. Jednocześnie w centralnej części powstaje obszar obniżonego ciśnienia, który powoduje zasysanie dodatkowego powietrza z otoczenia (5).

W rezultacie powstaje stożkowy pierścień powietrza 360°, który równomiernie oddziałuje na cały obwód rury, przewodu, kabla lub profilu (6). Pozwala to skutecznie osuszać, oczyszczać, zdmuchiwać lub chłodzić produkt bez mechanicznego kontaktu z jego powierzchnią.

Wymiary dysz pierścieniowych "Standard"

Model		A	B	C	D
2429	cal	3,13	1,13	0,38	2,38
2429	mm	79	29	10	60
2430	cal	3,25	1,13	0,50	2,50
2430	mm	83	29	13	64
2431	cal	3,75	1,13	1	2,95
2431	mm	95	29	25	75
2432	cal	4,75	1,13	2	3,95
2432	mm	121	29	51	100
2433	cal	5,75	1,13	3	4,95
2433	mm	146	29	76	126
2434	cal	6,75	1,13	4	5,95
2434	mm	172	29	102	151
2435	cal	7,75	1,13	5	6,95
2435	mm	197	29	127	176
2436	cal	8,75	1,13	6	7,95
2436	mm	222	29	152	202
2437	cal	9,75	1,13	7	8,95
2437	mm	248	29	178	227
2439	cal	11,75	1,13	9	10,95
2439	mm	299	29	229	278
2441	cal	13,75	1,13	11	12,95
2441	mm	349	29	279	329

Dysza toroidalna Standard czy Super - którą dyszę wybrać?

Obie wersje wykorzystują tę samą zasadę działania, a ich wymiary oraz parametry wydajnościowe są takie same. Najważniejsze różnice dotyczą zastosowanych materiałów oraz odporności na temperaturę i warunki środowiskowe.

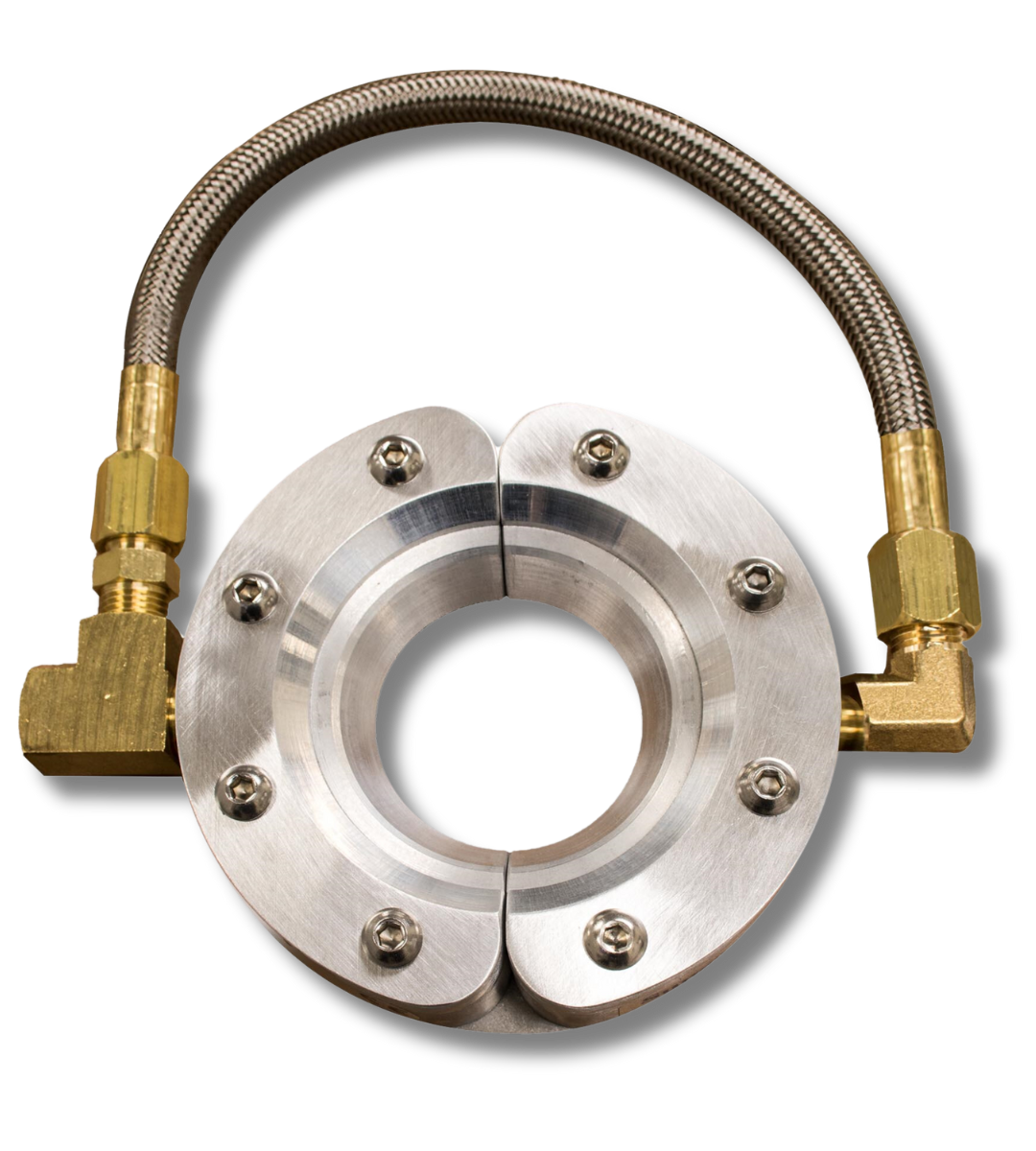

	Standard Air Wipe	Super Air Wipe
Materiał korpusu	aluminium	aluminium lub stal nierdzewna
Maksymalna temperatura	66°C	204°C – aluminium 427°C – stal nierdzewna
Podkładki	tworzywo sztuczne	stal nierdzewna
Śruby	powlekane	stal nierdzewna
Wąż do modeli ≤102 mm	PVC	w oplocie ze stali nierdzewnej
Odporność na korozję	do środowisk niekorozyjnych	podwyższona
Najlepsze zastosowanie	standardowe warunki przemysłowe	wysoka temperatura lub bardziej wymagające środowisko

Dyszę pierścieniową Standard warto wybrać, gdy aplikacja pracuje w temperaturze do 66°C i nie występują warunki wymagające zwiększonej odporności na korozję. Pozwala wtedy uzyskać właściwości przepływowe odpowiadające wersji Super przy prostszej konstrukcji materiałowej.

Jeżeli w procesie występuje wysoka temperatura, wilgoć, środowisko korozyjne lub wymagane są elementy ze stali nierdzewnej, lepszym rozwiązaniem będzie dysza toroidalna Super.

Najczęściej zadawane pytania

Do czego służy dysza toroidalna Standard Air Wipe?

Standard Air Wipe służy do zdmuchiwania, suszenia, czyszczenia oraz chłodzenia rur, przewodów, kabli, węży, prętów i profili. Wytwarza strumień powietrza 360°, który działa równomiernie wokół produktu.

Jaka jest maksymalna temperatura pracy dyszy pierścieniowej Standard?

Maksymalna temperatura pracy wynosi 66°C. Do procesów o wyższej temperaturze należy zastosować dysze toroidalną Super - wersje aluminiowe mogą pracować do 204°C, a wykonania ze stali nierdzewnej do 427°C.

Z jakiego materiału wykonana jest dysza Standard?

Korpus dyszy pierścieniowej Standard wykonany jest z aluminium. Producent stosuje powlekane śruby oraz plastikowe podkładki, a w rozmiarach do 102 mm także uniwersalny przewód łączący z PVC.

Czym różni się Standard Air Wipe od Super Air Wipe?

Obie wersje mają takie same podstawowe wymiary i parametry przepływowe. Dysza pierścieniowa Standard jest rozwiązaniem do środowisk niekorozyjnych i temperatur do 66°C. Dysza toroidalna Super wykorzystuje elementy ze stali nierdzewnej i może pracować w znacznie wyższych temperaturach - do 204°C w wersji aluminiowej oraz do 427°C w wersji ze stali nierdzewnej.
