Dysze z mieszaniem zewnętrznym
Dysze z mieszaniem zewnętrznym umożliwiają precyzyjne dozowanie cieczy, zapewniając kontrolę nad ilością i intensywnością rozpylania. Dostępne są w wersji z szerokokątnym, wąskokątnym oraz okrągłym strumieniem, co pozwala na ich wszechstronne zastosowanie. Sprawdzają się w chłodzeniu, powlekaniu i redukcji pyłu, a ich solidna konstrukcja gwarantuje trwałość i niezawodność.
- Opis produktu
Dysze z mieszaniem zewnętrznym to doskonałe rozwiązanie dla precyzyjnego dozowania cieczy w różnych aplikacjach przemysłowych. Dzięki zewnętrznemu mieszaniu sprężonego powietrza i cieczy, użytkownik ma pełną kontrolę nad ilością rozpylanej substancji oraz intensywnością natrysku. W ofercie dostępne są trzy podstawowe rodzaje strumieni: szerokokątny strumień płaski, wąskokątny strumień płaski oraz strumień okrągły. Każdy z nich jest dostosowany do różnych wymagań – od pokrywania szerokich powierzchni po precyzyjne aplikacje punktowe.
Dysze natryskowe z mieszaniem zewnętrznym znajdują zastosowanie w chłodzeniu, powlekaniu, redukcji pyłu oraz nakładaniu powłok ochronnych. Wykonane z trwałych materiałów, gwarantują długą żywotność i niezawodne działanie nawet w wymagających warunkach. Są dostępne w różnych konfiguracjach, umożliwiając dopasowanie do specyficznych potrzeb procesu produkcyjnego. To idealny wybór dla branż wymagających precyzyjnego dozowania cieczy, takich jak przemysł chemiczny, spożywczy czy metalurgiczny.
Dysze z mieszaniem zewnętrznym - zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Dysze z mieszaniem zewnętrznym - rodzaje strumieni

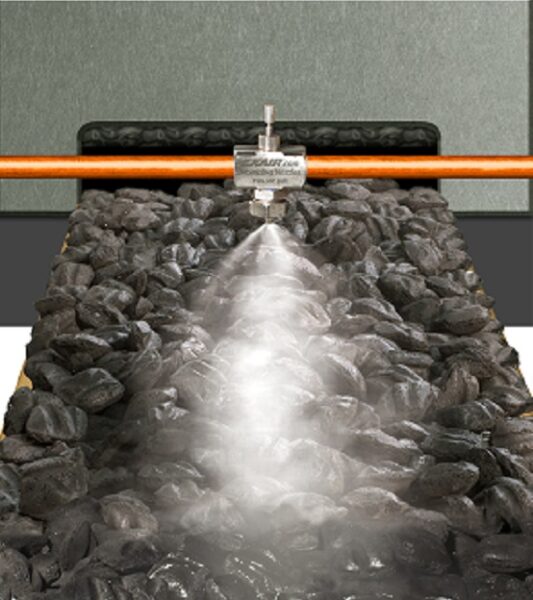

- Strumień okrągły
Dysze z mieszaniem zewnętrznym o strumieniu okrągłym są idealne tam, gdzie konieczne jest rozpylenie dużej ilości cieczy na określonej powierzchni lub w danym miejscu, ale nie strumieniem płaskim. Zastosowania obejmują traktowanie punktowe części, pokrywanie przedmiotów o nieregularnych kształtach lub pokrywanie pojemnika z częściami ciężką powłoką. Dysze stanowią również doskonały wybór do kontroli intensywnego pyłu i cząsteczek. Ponieważ dysze mają mieszanie zewnętrzne, przepływ powietrza i cieczy można kontrolować w sposób niezależny.
Zastosowania:
- Mycie
- Płukanie
- Powlekanie
- Chłodzenie
- Hartowanie
- Moczenie (zwilżanie)
- Nawilżanie
- Redukcja zapylenia
Zalety:
- W pełni regulowane
- Maksymalizują dyspersję cieczy
- Minimalne zużycie cieczy
- Cała konstrukcja wykonana ze stali nierdzewnej
- Kompaktowe
- Wszechstronne
- Wymienne nakładki cieczowe i powietrzne
- Minimalizują zużycie sprężonego powietrza
- Rozpylanie na drobne krople

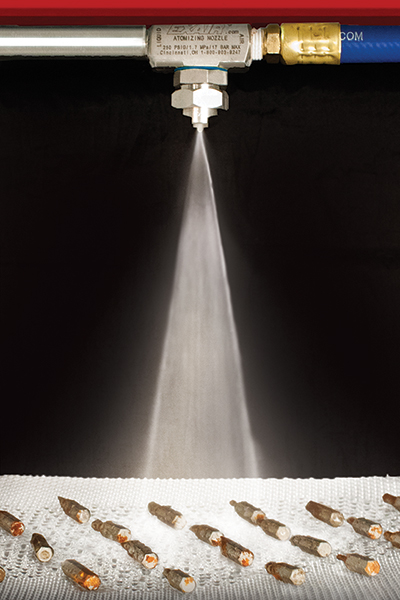

- Wąskokątny strumień płaski
Dysze z mieszaniem zewnętrznym o wąskokątnym strumieniu płaskim są idealne tam, gdzie wymagane jest rozpylenie dużej ilości cieczy na skupionej powierzchni. Ponieważ dysze mają mieszanie zewnętrzne, przepływ powietrza i cieczy można kontrolować w sposób niezależny. Dysze rozpylające z mieszaniem zewnętrznym o wąskokątnym strumieniu płaskim są najlepszym wyborem gdy trzeba nałożyć grubą powłokę z gęstej cieczy na wąskim pasie np. linię farby.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
Zastosowania:
- Mycie
- Płukanie
- Powlekanie
- Chłodzenie
- Hartowanie
- Moczenie (zwilżanie)
- Nawilżanie
- Redukcja zapylenia
Zalety:
- W pełni regulowane
- Maksymalizują dyspersję cieczy
- Minimalne zużycie cieczy
- Cała konstrukcja wykonana ze stali nierdzewnej
- Kompaktowe
- Wszechstronne
- Wymienne nakładki cieczowe i powietrzne
- Minimalizują zużycie sprężonego powietrza
- Rozpylanie na drobne krople
- Dostępne z wlotem powietrza 1/4 lub 1/2 NPT

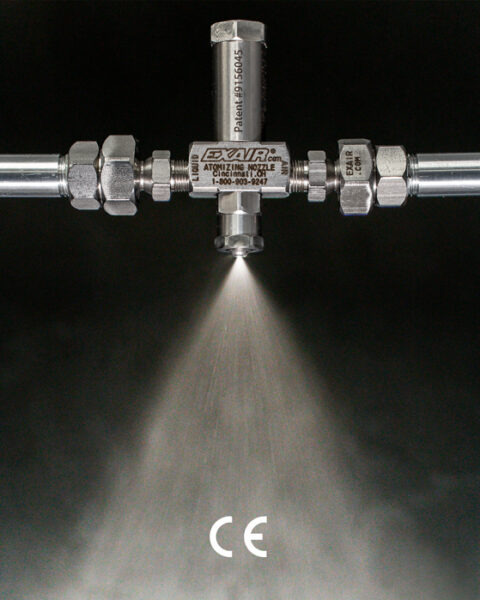

- Szerokokątny strumień płaski
Dysze z mieszaniem zewnętrznym o szerokokątnym strumieniu płaskim są idealne tam, gdzie wymagane jest rozpylenie dużej ilości cieczy na dużej powierzchni np. na przenośniku taśmowym. Ponieważ dysze mają mieszanie zewnętrzne, przepływ powietrza i cieczy można kontrolować w sposób niezależny. Powszechnymi zastosowaniami są te, które wymagają umiarkowanego nałożenia cieczy na dużej powierzchni np. chłodzenie lub powlekanie szerokich wstęg.
Zastosowania:
- Mycie
- Płukanie
- Powlekanie
- Chłodzenie
- Hartowanie
- Moczenie (zwilżanie)
- Nawilżanie
- Redukcja zapylenia
Zalety:
- W pełni regulowane
- Maksymalizują dyspersję cieczy
- Minimalne zużycie cieczy
- Cała konstrukcja wykonana ze stali nierdzewnej
- Kompaktowe
- Wszechstronne
- Wymienne nakładki cieczowe i powietrzne
- Minimalizują zużycie sprężonego powietrza
- Rozpylanie na drobne krople

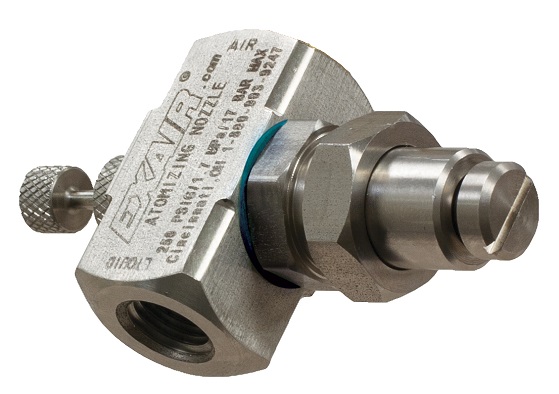

Dysze z mieszaniem zewnętrznym - strumień okrągły
 |  | Model: ER1010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: ER1020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: ER1030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: ER1040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 | | Model: ER1050SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |

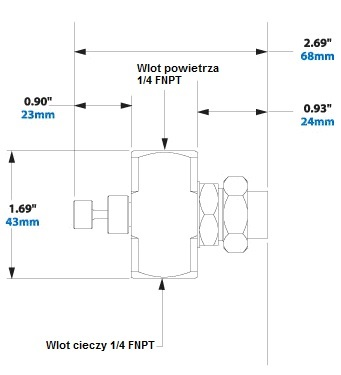

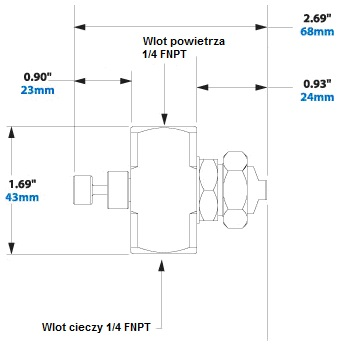

Dysze z mieszaniem zewnętrznym - wymiary
Specyfikacje dysz rozpylających o strumieniu okrągłym
Temperatura: Dysze rozpylające o strumieniu okrągłym są przeznaczone na temperatury do 204°C.

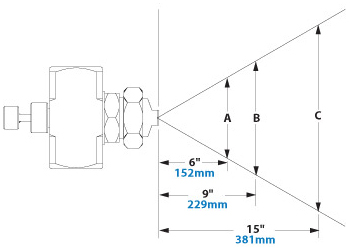

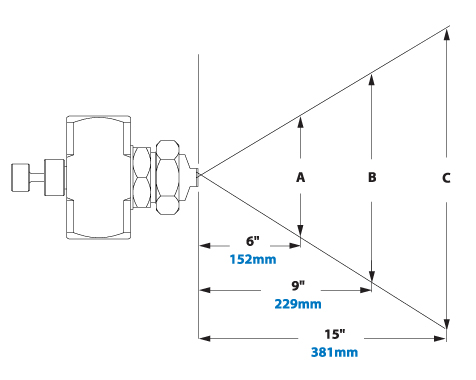

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| ER1010SS | 10 | 0.7 | 3 | 0.2 | 3.0 | 7.6 | 4.3 | 10.9 | 6.3 | 16.0 | 2.7 |
| 20 | 1.4 | 5 | 0.3 | 3.3 | 8.4 | 4.5 | 11.4 | 6.8 | 17.3 | 3.4 | |
| 40 | 2.8 | 10 | 0.7 | 3.5 | 8.9 | 5.3 | 13.5 | 7.5 | 19.1 | 4.0 | |
| 40 | 2.8 | 20 | 1.4 | 3.5 | 8.9 | 5.0 | 12.7 | 7.0 | 17.8 | 4.3 | |
| 60 | 4.1 | 40 | 2.8 | 4.0 | 10.2 | 5.5 | 14.0 | 8.0 | 20.3 | 4.6 | |
| ER1020SS | 10 | 0.7 | 3 | 0.2 | 3.8 | 9.7 | 5.0 | 12.7 | 7.5 | 19.1 | 3.0 |
| 20 | 1.4 | 5 | 0.3 | 4.0 | 10.2 | 5.8 | 14.7 | 7.0 | 17.8 | 3.7 | |
| 40 | 2.8 | 10 | 0.7 | 4.3 | 10.9 | 6.0 | 15.2 | 8.3 | 21.1 | 4.6 | |
| 40 | 2.8 | 20 | 1.4 | 4.5 | 11.4 | 6.0 | 15.2 | 8.3 | 21.1 | 4.6 | |
| 60 | 4.1 | 40 | 2.8 | 5.0 | 12.7 | 6.5 | 16.5 | 8.5 | 21.6 | 4.9 | |
| ER1030SS | 10 | 0.7 | 3 | 0.2 | 4.3 | 10.9 | 6.0 | 15.2 | 8.8 | 22.4 | 4.0 |
| 40 | 2.8 | 5 | 0.3 | 4.5 | 11.4 | 6.5 | 16.5 | 8.5 | 21.6 | 7.0 | |
| 40 | 2.8 | 10 | 0.7 | 4.8 | 12.2 | 6.8 | 17.3 | 9.0 | 22.9 | 7.3 | |
| 60 | 4.1 | 20 | 1.4 | 4.5 | 11.4 | 6.8 | 17.3 | 9.0 | 22.9 | 8.8 | |
| 60 | 4.1 | 40 | 2.8 | 5.3 | 13.5 | 7.0 | 17.8 | 9.3 | 23.6 | 9.1 | |
| ER1040SS | 20 | 1.4 | 3 | 0.2 | 5.8 | 14.7 | 7.5 | 19.1 | 10.0 | 25.4 | 4.6 |
| 40 | 2.8 | 5 | 0.3 | 6.0 | 15.2 | 8.0 | 20.3 | 10.3 | 26.2 | 5.8 | |
| 60 | 4.1 | 10 | 0.7 | 6.0 | 15.2 | 8.0 | 20.3 | 10.5 | 26.7 | 7.0 | |
| 60 | 4.1 | 20 | 1.4 | 5.5 | 14.0 | 7.0 | 17.8 | 9.0 | 22.9 | 7.3 | |
| 80 | 5.5 | 40 | 2.8 | 4.5 | 11.4 | 6.5 | 16.5 | 9.5 | 24.1 | 9.1 | |
| ER1050SS | 40 | 2.8 | 3 | 0.2 | 6.5 | 16.5 | 8.8 | 22.4 | 11.0 | 27.9 | 7.0 |
| 70 | 4.8 | 5 | 0.3 | 6.5 | 16.5 | 9.0 | 22.9 | 10.0 | 25.4 | 8.5 | |
| 80 | 5.5 | 10 | 0.7 | 6.5 | 16.5 | 9.0 | 22.9 | 11.0 | 27.9 | 9.1 | |
| 90 | 6.2 | 20 | 1.4 | 6.0 | 15.2 | 8.0 | 20.3 | 11.0 | 27.9 | 9.8 | |
Natężenia przepływu - modele 1/4 NPT
| Model | Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 10 psi/0,7 bar | |||||||||
| Ciśn. pow. | l/h | l/min | Ciśn. pow. | l/h | l/min | Ciśn. pow. | l/h | l/min | ||||
| ER1010SS | 5 | 0.3 | 3.8 | 25.5 | 5 | 0.3 | 5.3 | 25.5 | 10 | 0.7 | 7.2 | 36.8 |
| 10 | 0.7 | 3.8 | 36.8 | 10 | 0.7 | 5.3 | 36.8 | 20 | 1.4 | 7.2 | 53.8 | |
| 20 | 1.4 | 3.8 | 53.8 | 30 | 2.1 | 5.3 | 68.0 | 40 | 2.8 | 7.2 | 85.0 | |
| 40 | 2.8 | 3.8 | 85.0 | 50 | 3.4 | 5.3 | 99.1 | 60 | 4.1 | 7.2 | 116 | |
| ER1020SS | 6 | 0.4 | 9.5 | 25.5 | 10 | 0.7 | 12.1 | 36.8 | 10 | 0.7 | 16.3 | 36.8 |
| 10 | 0.7 | 9.5 | 36.8 | 20 | 1.4 | 12.1 | 51.0 | 20 | 1.4 | 16.3 | 53.8 | |
| 30 | 2.1 | 9.5 | 68.0 | 40 | 2.8 | 12.1 | 87.8 | 40 | 2.8 | 16.3 | 87.8 | |
| 50 | 3.4 | 9.5 | 102 | 60 | 4.1 | 12.1 | 116 | 60 | 4.1 | 16.3 | 116 | |
| ER1030SS | 10 | 0.7 | 16.7 | 113 | 10 | 0.7 | 20.8 | 113 | 15 | 1.0 | 28.8 | 139 |
| 20 | 1.4 | 16.7 | 170 | 20 | 1.4 | 20.8 | 170 | 30 | 2.1 | 28.8 | 218 | |
| 40 | 2.8 | 16.7 | 269 | 40 | 2.8 | 20.8 | 269 | 50 | 3.4 | 28.8 | 317 | |
| 50 | 3.4 | 16.7 | 317 | 60 | 4.1 | 20.8 | 331 | 70 | 4.8 | 28.8 | 379 | |
| ER1040SS | 15 | 1.0 | 37.9 | 139 | 20 | 1.4 | 51.1 | 170 | 30 | 2.1 | 71.2 | 218 |
| 30 | 2.1 | 37.9 | 218 | 30 | 2.1 | 51.1 | 218 | 40 | 2.8 | 71.2 | 269 | |
| 40 | 2.8 | 37.9 | 269 | 40 | 2.8 | 51.1 | 269 | 60 | 4.1 | 71.2 | 331 | |
| 50 | 3.4 | 37.9 | 317 | 60 | 4.1 | 51.1 | 331 | 80 | 5.5 | 71.2 | 433 | |
| ER1050SS | 40 | 2.8 | 68.1 | 396 | 55 | 3.8 | 98.0 | 510 | 65 | 4.5 | 155 | 595 |
| 50 | 3.4 | 68.1 | 470 | 65 | 4.5 | 98.0 | 595 | 70 | 4.8 | 155 | 631 | |
| 60 | 4.1 | 68.1 | 558 | 70 | 4.8 | 98.0 | 631 | 80 | 5.5 | 155 | 716 | |
| 65 | 4.5 | 68.1 | 595 | 80 | 5.5 | 98.0 | 716 | 90 | 6.2 | 155 | 790 | |
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 40 psi/2,8 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| ER1010SS | 20 | 1.4 | 10.2 | 53.8 | 20 | 1.4 | 14.4 | 53.8 |
| 40 | 2.8 | 10.2 | 85.0 | 40 | 2.8 | 14.4 | 85.0 | |
| 60 | 4.1 | 10.2 | 116 | 60 | 4.1 | 14.4 | 116 | |
| 90 | 6.2 | 10.2 | 161 | 90 | 6.2 | 14.4 | 161 | |
| ER1020SS | 20 | 1.4 | 22.3 | 82.1 | 40 | 2.8 | 28.4 | 85.0 |
| 40 | 2.8 | 22.3 | 87.8 | 60 | 4.1 | 28.4 | 116 | |
| 60 | 4.1 | 22.3 | 116 | 80 | 5.5 | 28.4 | 150 | |
| 90 | 6.2 | 22.3 | 167 | 90 | 6.2 | 28.4 | 167 | |
| ER1030SS | 30 | 2.1 | 41.6 | 218 | 40 | 2.8 | 53.0 | 269 |
| 40 | 2.8 | 41.6 | 269 | 50 | 3.4 | 53.0 | 317 | |
| 60 | 4.1 | 41.6 | 331 | 60 | 4.1 | 53.0 | 331 | |
| 80 | 5.5 | 41.6 | 433 | 80 | 5.5 | 53.0 | 433 | |
| ER1040SS | 40 | 2.8 | 104 | 269 | 50 | 3.4 | 117 | 317 |
| 50 | 3.4 | 104 | 317 | 60 | 4.1 | 117 | 331 | |
| 60 | 4.1 | 104 | 331 | 70 | 4.8 | 117 | 379 | |
| 80 | 5.5 | 104 | 433 | 80 | 5.5 | 117 | 433 | |
| ER1050SS | 80 | 5.5 | 227 | 716 | — | — | — | — |
| 90 | 6.2 | 227 | 790 | — | — | — | — | |
Dysze z mieszaniem zewnętrznym - wąskokątny strumień płaski
 |  | Model: EF1010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EF1020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EF1030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EF1040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EF5010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/2 NPT |

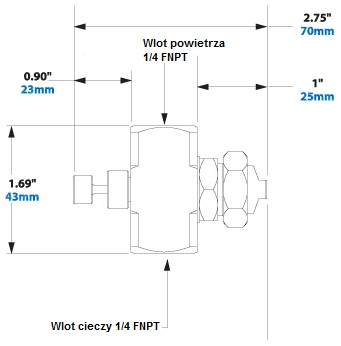

Dysze z mieszaniem zewnętrznym - wymiary
Specyfikacje dysz rozpylających o wąskokątnym strumieniu płaskim
Temperatura: Dysze rozpylające o wąskokątnym strumieniu płaskim są przeznaczone na temperatury do 204°C.

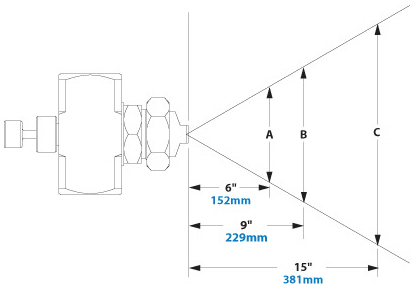

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| EF1010SS | 5 | 0.3 | 3 | 0.2 | 4.0 | 10.2 | 5.8 | 14.7 | 9.5 | 24.1 | 1.8 |
| 25 | 1.7 | 5 | 0.3 | 5.5 | 14.0 | 8.0 | 20.3 | 10.0 | 25.4 | 3.7 | |
| 25 | 1.7 | 20 | 1.4 | 6.5 | 16.5 | 9.5 | 24.1 | 13.0 | 33.0 | 4.0 | |
| 50 | 3.4 | 20 | 1.4 | 6.3 | 16.0 | 9.3 | 23.6 | 12.0 | 30.5 | 4.9 | |
| 75 | 5.2 | 40 | 2.8 | 6.5 | 16.5 | 9.5 | 24.1 | 13.0 | 33.0 | 5.5 | |
| EF1020SS | 10 | 0.7 | 3 | 0.2 | 4.5 | 11.4 | 7.0 | 17.8 | 11.0 | 27.9 | 2.7 |
| 30 | 2.1 | 5 | 0.3 | 6.0 | 15.2 | 10.0 | 25.4 | 14.0 | 35.6 | 4.3 | |
| 35 | 2.4 | 20 | 1.4 | 6.5 | 16.5 | 11.0 | 27.9 | 16.0 | 40.6 | 5.2 | |
| 60 | 4.1 | 20 | 1.4 | 7.5 | 19.1 | 11.5 | 29.2 | 18.0 | 45.7 | 6.1 | |
| 75 | 5.2 | 40 | 2.8 | 7.5 | 19.1 | 12.0 | 30.5 | 17.0 | 43.2 | 6.7 | |
| EF1030SS | 10 | 0.7 | 3 | 0.2 | 6.0 | 15.2 | 9.0 | 22.9 | 12.0 | 30.5 | 3.7 |
| 35 | 2.4 | 5 | 0.3 | 6.8 | 17.3 | 9.0 | 22.9 | 12.0 | 30.5 | 6.1 | |
| 40 | 2.8 | 10 | 0.7 | 7.0 | 17.8 | 10.0 | 25.4 | 13.0 | 33.0 | 7.0 | |
| 60 | 4.1 | 20 | 1.4 | 7.0 | 17.8 | 11.0 | 27.9 | 14.0 | 35.6 | 8.5 | |
| 75 | 5.2 | 40 | 2.8 | 7.0 | 17.8 | 11.0 | 27.9 | 14.0 | 35.6 | 9.1 | |
| EF1040SS | 15 | 1.0 | 3 | 0.2 | 6.0 | 15.2 | 10.0 | 25.4 | 14.0 | 35.6 | 4.0 |
| 30 | 2.1 | 3 | 0.2 | 6.8 | 17.3 | 11.0 | 27.9 | 14.0 | 35.6 | 5.2 | |
| 50 | 3.4 | 10 | 0.7 | 7.5 | 19.1 | 12.0 | 30.5 | 15.0 | 38.1 | 6.7 | |
| 60 | 4.1 | 20 | 1.4 | 8.0 | 20.3 | 12.0 | 30.5 | 16.0 | 40.6 | 7.6 | |
| 80 | 5.5 | 40 | 2.8 | 7.0 | 17.8 | 11.0 | 27.9 | 15.0 | 38.1 | 8.2 | |

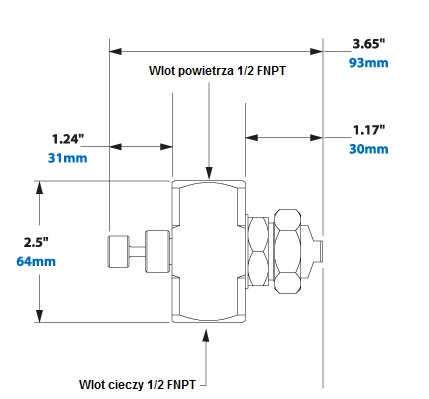

Schemat strumienia powietrza - model 1/2 NPT
Wymiary strumienia - model 1/2 NPT
| Wymiary strumienia – model 1/2 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m | ||||||||
| Powietrze psi/bar | Ciecz psi/bar | A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| EF5010SS | 35 | 2.4 | 3 | 0.2 | 15 | 38 | 18.5 | 47 | 22 | 56 | 7.6 |
| 50 | 3.4 | 5 | 0.3 | 15 | 38 | 19 | 48 | 23 | 58 | 9.4 | |
| 70 | 4.8 | 10 | 0.7 | 15 | 38 | 20 | 51 | 25 | 64 | 10.1 | |
| 90 | 6.2 | 15 | 1.0 | 15 | 380 | 20 | 51 | 25 | 64 | 10.7 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 10 psi/0,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| EF1010SS | 5 | 0.3 | 3.8 | 22.7 | 10 | 0.7 | 5.3 | 28.3 | 15 | 1.0 | 7.2 | 36.8 |
| 10 | 0.7 | 3.8 | 28.3 | 20 | 1.4 | 5.3 | 42.5 | 25 | 1.7 | 7.2 | 51.0 | |
| 20 | 1.4 | 3.8 | 42.5 | 30 | 2.1 | 5.3 | 56.6 | 40 | 2.8 | 7.2 | 70.8 | |
| 40 | 2.8 | 3.8 | 70.8 | 50 | 3.4 | 5.3 | 82.1 | 60 | 4.1 | 7.2 | 96.3 | |
| EF1020SS | 10 | 0.7 | 9.5 | 28.3 | 15 | 1.0 | 12.1 | 36.8 | 20 | 1.4 | 16.3 | 42.5 |
| 20 | 1.4 | 9.5 | 42.5 | 25 | 1.7 | 12.1 | 51.0 | 30 | 2.1 | 16.3 | 56.6 | |
| 30 | 2.1 | 9.5 | 56.6 | 40 | 2.8 | 12.1 | 70.8 | 50 | 3.4 | 16.3 | 82.1 | |
| 50 | 3.4 | 9.5 | 82.1 | 60 | 4.1 | 12.1 | 96.3 | 70 | 4.8 | 16.3 | 108 | |
| EF1030SS | 10 | 0.7 | 16.7 | 99.1 | 20 | 1.4 | 20.8 | 150 | 25 | 1.7 | 28.8 | 173 |
| 20 | 1.4 | 16.7 | 150 | 30 | 2.1 | 20.8 | 195 | 35 | 2.4 | 28.8 | 215 | |
| 30 | 2.1 | 16.7 | 195 | 40 | 2.8 | 20.8 | 238 | 50 | 3.4 | 28.8 | 283 | |
| 50 | 3.4 | 16.7 | 283 | 60 | 4.1 | 20.8 | 326 | 70 | 4.8 | 28.8 | 360 | |
| EF1040SS | 15 | 1.0 | 37.9 | 125 | 25 | 1.7 | 51.1 | 173 | 35 | 2.4 | 71.2 | 215 |
| 25 | 1.7 | 37.9 | 173 | 35 | 2.4 | 51.1 | 215 | 45 | 3.1 | 71.2 | 261 | |
| 40 | 2.8 | 37.9 | 238 | 50 | 3.4 | 51.1 | 283 | 60 | 4.1 | 71.2 | 326 | |
| 50 | 3.4 | 37.9 | 283 | 60 | 4.1 | 51.1 | 326 | 80 | 5.5 | 71.2 | 388 | |
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 40 psi/2,8 bar | |||||||
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| EF1010SS | 25 | 1.7 | 10.2 | 51.0 | 45 | 3.1 | 14.4 | 76.5 |
| 40 | 2.8 | 10.2 | 70.8 | 60 | 4.1 | 14.4 | 96.3 | |
| 60 | 4.1 | 10.2 | 96.3 | 75 | 5.2 | 14.4 | 116 | |
| 90 | 6.2 | 10.2 | 133 | 95 | 6.5 | 14.4 | 144 | |
| EF1020SS | 35 | 2.4 | 22.3 | 62.3 | 50 | 3.4 | 28.4 | 82.1 |
| 50 | 3.4 | 22.3 | 82.1 | 60 | 4.1 | 28.4 | 96.3 | |
| 70 | 4.8 | 22.3 | 108 | 80 | 5.5 | 28.4 | 122 | |
| 90 | 6.2 | 22.3 | 133 | 100 | 6.9 | 28.4 | 147 | |
| EF1030SS | 40 | 2.8 | 41.6 | 238 | 50 | 3.4 | 53.0 | 283 |
| 50 | 3.4 | 41.6 | 283 | 60 | 4.1 | 53.0 | 326 | |
| 70 | 4.8 | 41.6 | 360 | 80 | 5.5 | 53.0 | 388 | |
| 90 | 6.2 | 41.6 | 419 | 95 | 6.9 | 53.0 | 428 | |
| EF1040SS | 45 | 3.1 | 104 | 261 | 55 | 3.8 | 117 | 303 |
| 55 | 3.8 | 104 | 303 | 65 | 4.5 | 117 | 345 | |
| 70 | 4.8 | 104 | 360 | 80 | 5.5 | 117 | 388 | |
| 90 | 6.2 | 104 | 419 | 100 | 6.9 | 117 | 459 | |
Natężenia przepływu - model 1/2 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 7 psi/0,5 bar | ||||||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | |||
| EF5010SS | 30 | 2.1 | 534 | 854 | 40 | 2.8 | 704 | 1037 | 45 | 3.1 | 825 | 1130 |
| 35 | 2.4 | 961 | 45 | 3.1 | 1144 | 55 | 3.8 | 1331 | ||||
| 40 | 2.8 | 1055 | 55 | 3.8 | 1342 | 60 | 4.1 | 1402 | ||||
| 45 | 3.1 | 1155 | 60 | 4.1 | 1416 | 70 | 4.8 | 1609 | ||||
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 15 psi/1,0 bar | |||||||
| Model | Ciśn. pow. psi/bar | l/h | l/min | Ciśn. pow. psi/bar | l/h | l/min | ||
| EF5010SS | 55 | 3.8 | 999 | 1314 | 80 | 5.5 | 1147 | 1586 |
| 60 | 4.1 | 1409 | 85 | 5.9 | 1699 | |||
| 70 | 4.8 | 1496 | 90 | 6.2 | 1739 | |||
| 80 | 5.5 | 1691 | 100 | 6.9 | 1914 | |||
 |  | Model: EB1010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EB1020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EB1030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: EB1040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
Dysze z mieszaniem zewnętrznym - szerokokątny strumień płaski
Dysze z mieszaniem zewnętrznym - wymiary
Specyfikacje dysz rozpylających o szerokokątnym strumieniu płaskim
Temperatura: Dysze rozpylające o szerokokątnym strumieniu płaskim są przeznaczone na temperatury do 204°C.
Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
Wymiary strumienia – modele 1/4 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. | ||||||||
Powietrze | Ciecz | A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
EB1010SS | 10 | 0.7 | 5 | 0.3 | 8.0 | 20.3 | 11.0 | 27.9 | 14.0 | 35.6 | 2.7 |
15 | 1.0 | 10 | 0.7 | 9.0 | 22.9 | 12.0 | 30.5 | 17.0 | 43.2 | 3.4 | |
20 | 1.4 | 20 | 1.4 | 9.3 | 23.6 | 14.0 | 35.6 | 19.0 | 48.3 | 3.4 | |
25 | 1.7 | 30 | 2.1 | 11.0 | 27.9 | 15.0 | 38.1 | 20.0 | 50.8 | 4.0 | |
25 | 1.7 | 40 | 2.8 | 11.0 | 27.9 | 15.0 | 38.1 | 21.0 | 53.3 | 4.3 | |
EB1020SS | 8 | 0.6 | 5 | 0.3 | 11.0 | 27.9 | 16.0 | 40.6 | 19.0 | 48.3 | 2.4 |
15 | 1.0 | 20 | 1.4 | 11.0 | 27.9 | 16.0 | 40.6 | 21.0 | 53.3 | 3.4 | |
20 | 1.4 | 20 | 1.4 | 12.0 | 30.5 | 17.0 | 43.2 | 22.0 | 55.9 | 3.7 | |
25 | 1.7 | 30 | 2.1 | 13.0 | 33.0 | 18.0 | 45.7 | 24.0 | 61.0 | 3.7 | |
30 | 2.1 | 40 | 2.8 | 13.0 | 33.0 | 19.0 | 48.3 | 24.0 | 61.0 | 4.3 | |
EB1030SS | 15 | 1.0 | 3 | 0.2 | 11.0 | 27.9 | 17.0 | 43.2 | 21.0 | 53.3 | 4.0 |
25 | 1.7 | 10 | 0.7 | 12.0 | 30.5 | 18.0 | 45.7 | 23.0 | 58.4 | 4.9 | |
45 | 3.1 | 20 | 1.4 | 13.0 | 33.0 | 19.0 | 48.3 | 24.0 | 61.0 | 6.4 | |
60 | 4.1 | 30 | 2.1 | 14.0 | 35.6 | 18.0 | 45.7 | 24.0 | 61.0 | 7.9 | |
70 | 4.8 | 40 | 2.8 | 14.0 | 35.6 | 18.0 | 45.7 | 24.0 | 61.0 | 9.1 | |
EB1040SS | 30 | 2.1 | 5 | 0.3 | 13.0 | 33.0 | 19.0 | 48.3 | 24.0 | 61.0 | 5.2 |
45 | 3.1 | 20 | 1.4 | 14.0 | 35.6 | 20.0 | 50.8 | 26.0 | 66.0 | 5.8 | |
65 | 4.5 | 20 | 1.4 | 15.0 | 38.1 | 21.0 | 53.3 | 27.0 | 68.6 | 7.0 | |
80 | 5.5 | 20 | 1.4 | 15.0 | 38.1 | 22.0 | 55.9 | 28.0 | 71.1 | 7.9 | |
90 | 6.2 | 40 | 2.8 | 16.0 | 40.6 | 22.0 | 55.9 | 28.0 | 71.1 | 7.9 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 10 psi/0,7 bar | ||||||||||
| Model | Ciśn. pow. | l/h | l/min | Ciśn. pow. | l/h | l/min | Ciśn. pow. | l/h | l/min | |||
| EB1010SS | 5 | 0.3 | 3.8 | 25.5 | 5 | 0.3 | 5.3 | 25.5 | 8 | 0.6 | 7.2 | 31.1 |
| 8 | 0.6 | 3.8 | 31.1 | 10 | 0.7 | 5.3 | 36.8 | 10 | 0.7 | 7.2 | 36.8 | |
| 10 | 0.7 | 3.8 | 36.8 | 15 | 1.0 | 5.3 | 48.1 | 20 | 1.4 | 7.2 | 56.6 | |
| 15 | 1.0 | 3.8 | 48.1 | 20 | 1.4 | 5.3 | 56.6 | 30 | 2.1 | 7.2 | 73.6 | |
| EB1020SS | 6 | 0.4 | 9.5 | 28.3 | 6 | 0.4 | 12.1 | 28.3 | 6 | 0.4 | 16.3 | 28.3 |
| 7 | 0.5 | 9.5 | 31.1 | 8 | 0.6 | 12.1 | 31.1 | 8 | 0.6 | 16.3 | 31.1 | |
| 8 | 0.6 | 9.5 | 31.1 | 9 | 0.6 | 12.1 | 34.0 | 10 | 0.7 | 16.3 | 36.8 | |
| 10 | 0.7 | 9.5 | 36.8 | 10 | 0.7 | 12.1 | 36.8 | 12 | 0.8 | 16.3 | 42.5 | |
| EB1030SS | 8 | 0.6 | 16.7 | 96.3 | 10 | 0.7 | 20.8 | 108 | 15 | 1.0 | 28.8 | 136 |
| 15 | 1.0 | 16.7 | 136 | 20 | 1.4 | 20.8 | 167 | 25 | 1.7 | 28.8 | 190 | |
| 20 | 1.4 | 16.7 | 167 | 25 | 1.7 | 20.8 | 190 | 35 | 2.4 | 28.8 | 238 | |
| 25 | 1.7 | 16.7 | 190 | 30 | 2.1 | 20.8 | 215 | 40 | 2.8 | 28.8 | 263 | |
| EB1040SS | 10 | 0.7 | 37.9 | 108 | 15 | 1.0 | 51.1 | 136 | 25 | 1.7 | 71.2 | 190 |
| 15 | 1.0 | 37.9 | 136 | 20 | 1.4 | 51.1 | 167 | 30 | 2.1 | 71.2 | 215 | |
| 20 | 1.4 | 37.9 | 167 | 30 | 2.1 | 51.1 | 215 | 40 | 2.8 | 71.2 | 263 | |
| 25 | 1.7 | 37.9 | 190 | 35 | 2.4 | 51.1 | 238 | 45 | 3.1 | 71.2 | 286 | |
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 40 psi/2,8 bar | |||||||
| Model | Ciśn. pow. | l/h | l/min | Ciśn. pow. | l/h | l/min | ||
| EB1010SS | 10 | 0.7 | 10.2 | 36.8 | 15 | 1.0 | 14.4 | 48.1 |
| 20 | 1.4 | 10.2 | 56.6 | 20 | 1.4 | 14.4 | 56.6 | |
| 30 | 2.1 | 10.2 | 73.6 | 30 | 2.1 | 14.4 | 73.6 | |
| 35 | 2.4 | 10.2 | 85.0 | 35 | 2.4 | 14.4 | 85.0 | |
| EB1020SS | 10 | 0.7 | 22.3 | 36.8 | 20 | 1.4 | 28.4 | 56.6 |
| 12 | 0.8 | 22.3 | 42.5 | 25 | 1.7 | 28.4 | 65.1 | |
| 15 | 1.0 | 22.3 | 48.1 | 30 | 2.1 | 28.4 | 74.0 | |
| 20 | 1.4 | 22.3 | 56.6 | 35 | 2.4 | 28.4 | 85.0 | |
| EB1030SS | 35 | 2.4 | 41.6 | 238 | 50 | 3.4 | 53.0 | 311 |
| 45 | 3.1 | 41.6 | 286 | 65 | 4.5 | 53.0 | 348 | |
| 55 | 3.8 | 41.6 | 331 | 85 | 5.9 | 53.0 | 445 | |
| 60 | 4.1 | 41.6 | 340 | 95 | 6.5 | 53.0 | 476 | |
| EB1040SS | 45 | 3.1 | 104 | 286 | 75 | 5.2 | 117 | 388 |
| 50 | 3.4 | 104 | 311 | 85 | 5.9 | 117 | 445 | |
| 70 | 4.8 | 104 | 379 | 95 | 6.5 | 117 | 476 | |
| 80 | 5.5 | 104 | 419 | 100 | 6.9 | 117 | 518 | |
Akcesoria do produktu
Często kupowane razem
