Dysze zasilane lewarem
Dysze zasilane lewarem umożliwiają skuteczne dozowanie cieczy bez konieczności stosowania jej pod ciśnieniem. Dzięki wykorzystaniu sprężonego powietrza, ciecz jest zasysana i mieszana wewnętrznie, tworząc równomierny natrysk. Modele o strumieniu okrągłym i płaskim sprawdzają się w wielu zastosowaniach przemysłowych.
- Opis produktu

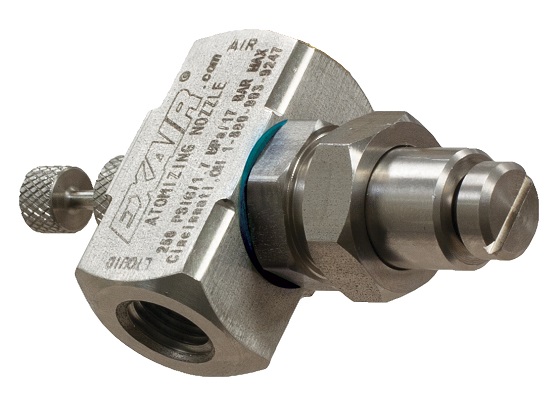

Dysze zasilane lewarem to wydajne rozwiązanie do precyzyjnego dozowania cieczy w miejscach, gdzie brak jest dostępu do cieczy pod ciśnieniem. Dzięki unikalnemu mechanizmowi działania, sprężone powietrze zasysa ciecz i miesza ją wewnętrznie, co pozwala na uzyskanie jednolitego natrysku. Oferowane warianty strumienia – okrągły oraz płaski – umożliwiają szerokie zastosowanie w przemyśle, od precyzyjnego nanoszenia powłok ochronnych po efektywne chłodzenie i redukcję zapylenia.
Dysze natryskowe tego typu charakteryzują się regulowanym natężeniem przepływu, co pozwala na dostosowanie intensywności rozpylania do konkretnego zastosowania. Najlepiej sprawdzają się przy wysokości ssania do 90 cm, co gwarantuje optymalną efektywność działania. Wersje niekapiące eliminują problem kapania po odcięciu powietrza, co minimalizuje straty cieczy i zapewnia czystsze środowisko pracy.
Dysze rozpylające zasilane lewarem to doskonały wybór dla branż wymagających dokładnego rozprowadzania cieczy, takich jak przemysł spożywczy, chemiczny, metalowy czy produkcja taśmowa.
Dysze zasilane lewarem - zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Dysze zasilane lewarem - rodzaje strumieni
- Strumień okrągły
Dysze zasilane lewarem o strumieniu okrągłym świetnie sprawdzają się tam, gdzie nie ma dostępnej cieczy pod ciśnieniem i cienką powłokę należy rozpylić na określonej powierzchni. Natężenie przepływu jest regulowane za pomocą zaworu regulacyjnego. Dysze zasilane lewarem najlepiej pracują przy wysokości ssania nie więcej niż 90 cm. Ponieważ dysze te są zasilane lewarem, przepływ sprężonego powietrza wciąga ciecz i miesza ją wewnętrznie. Przepływ cieczy zależy zarówno od wysokości grawitacyjnej lub ssania jak i przepływu powietrza. Dysze zasilane lewarem o strumieniu okrągłym zapewniają przepływ o największej zawartości cieczy ze wszystkich dysz zasilanych lewarem.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
- Strumień płaski
Dysze rozpylające zasilane lewarem o strumieniu płaskim świetnie sprawdzają się tam, gdzie nie ma dostępnej cieczy pod ciśnieniem i cienką powłokę należy rozpylić na szeroką taśmę. Natężenie przepływu jest regulowane za pomocą zaworu regulacyjnego. Dysze zasilane lewarem najlepiej pracują przy wysokości ssania nie więcej niż 90 cm. Ponieważ dysze te są zasilane lewarem, przepływ sprężonego powietrza wciąga ciecz i miesza ją wewnętrznie. Przepływ cieczy zależy zarówno od wysokości grawitacyjnej lub ssania jak i przepływu powietrza. Dysze zasilane lewarem o strumieniu płaskim stanowią najlepszy wybór gdy ciecz należy rozpylić na szeroką taśmę np. ruchomą linię montażową.
Strumień okrągły - dane techniczne
 |  | Model: SR1010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: SR1020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: SR1030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: SR1040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: SR5010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/2 NPT |

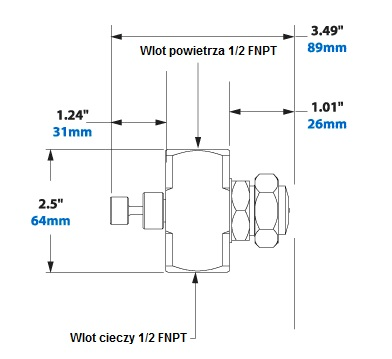

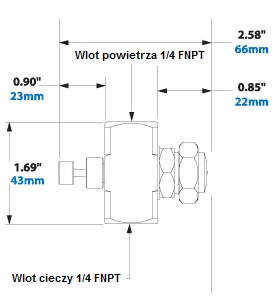

Dysze zasilane lewarem - wymiary
Specyfikacje dysz rozpylających zasilanych lewarem o strumieniu okrągłym
Temperatura: Dysze rozpylające o strumieniu okrągłym są przeznaczone na temperatury do 204°C.

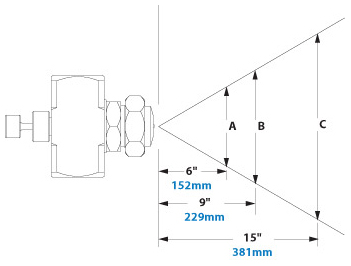

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||
| Model | Powietrze | Szerokość | Maks. głębokość m | ||||||
| Ciśnienie psi/bar | A | B | C | ||||||
| cal | cm | cal | cm | cal | cm | ||||
| SR1010SS | 10 | 0.7 | 2.5 | 6 | 4.0 | 10 | 5.8 | 15 | 2.1 |
| 20 | 1.4 | 3.3 | 8 | 4.3 | 11 | 6.0 | 15 | 2.7 | |
| 40 | 2.8 | 3.8 | 10 | 5.0 | 13 | 6.8 | 17 | 3.0 | |
| 60 | 4.1 | 3.8 | 10 | 5.0 | 13 | 6.8 | 17 | 3.4 | |
| SR1020SS | 10 | 0.7 | 3.3 | 8 | 4.8 | 12 | 6.8 | 17 | 2.7 |
| 20 | 2.4 | 3.5 | 9 | 5.0 | 13 | 7.0 | 18 | 3.4 | |
| 40 | 2.8 | 3.8 | 10 | 5.5 | 14 | 7.5 | 19 | 4.3 | |
| 60 | 4.1 | 4.0 | 10 | 5.8 | 15 | 8.0 | 20 | 4.9 | |
| SR1030SS | 20 | 1.4 | 3.5 | 9 | 5.0 | 13 | 7.0 | 18 | 3.7 |
| 40 | 2.8 | 3.8 | 10 | 5.3 | 13 | 7.5 | 19 | 4.0 | |
| 60 | 4.1 | 3.8 | 10 | 5.5 | 14 | 8.0 | 20 | 4.6 | |
| 80 | 5.5 | 4.0 | 10 | 5.8 | 15 | 8.3 | 21 | 5.5 | |
| SR1040SS | 30 | 2.1 | 4.8 | 12 | 6.5 | 17 | 8.8 | 22 | 5.8 |
| 40 | 2.8 | 5.2 | 13 | 7.0 | 18 | 9.3 | 24 | 6.4 | |
| 60 | 4.1 | 5.5 | 14 | 7.5 | 19 | 9.8 | 25 | 7.3 | |
| 80 | 5.5 | 5.8 | 15 | 7.8 | 20 | 10.0 | 25 | 8.2 | |

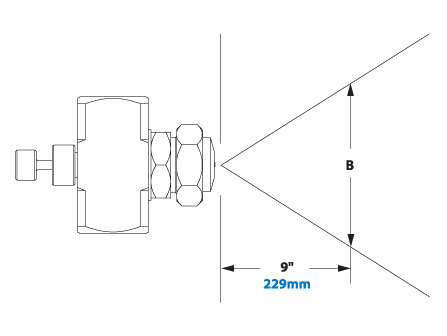

Schemat strumienia powietrza - model 1/2 NPT
Wymiary strumienia - model 1/2 NPT
| Wymiary strumienia – model 1/2 NPT przy wysokości lewara 20cm | |||||
| Model | Powietrze | Szerokość | Maks. głębokość m | ||
| Ciśnienie psi/bar | B | ||||
| cal | cm | ||||
| SR5010SS | 20 | 1.4 | 6 | 15 | 6.7 |
| 30 | 2.1 | 7.6 | |||
| 40 | 2.8 | 8.5 | |||
| 50 | 3.4 | 8.8 | |||
| 60 | 4.1 | 9.4 | |||
| 70 | 4.8 | 10.7 | |||
| 80 | 5.5 | 11.3 | |||
Natężenia przepływu - modele 1/4 NPT
| Przepływ cieczy w l/h | |||||||||||
| Powietrze | Wysokość grawitacyjna | Wysokość lewara | |||||||||
| Model | Ciśnienie psi/bar | l/min | 46cm | 30cm | 15cm | 10cm | 20cm | 30cm | 61cm | 91cm | |
| SR1010SS | 10 | 0.7 | 14.2 | 2.3 | 1.9 | 1.5 | 0.8 | 0.8 | — | — | — |
| 20 | 1.4 | 19.8 | 2.3 | 2.3 | 1.9 | 1.5 | 1.5 | 1.1 | — | — | |
| 40 | 2.8 | 34.0 | 2.6 | 2.6 | 2.3 | 1.9 | 1.9 | 1.5 | 1.1 | 0.8 | |
| 60 | 4.1 | 45.3 | 3.0 | 3.0 | 2.6 | 2.3 | 1.9 | 1.9 | 1.5 | 0.8 | |
| SR1020SS | 10 | 0.7 | 19.8 | 4.2 | 3.4 | 3.0 | 1.9 | 1.5 | 1.1 | — | — |
| 20 | 1.4 | 31.1 | 4.9 | 4.2 | 3.8 | 3.0 | 2.6 | 2.3 | 1.1 | — | |
| 40 | 2.8 | 48.1 | 6.1 | 5.7 | 5.3 | 4.5 | 3.8 | 3.8 | 2.6 | 1.5 | |
| 60 | 4.1 | 65.0 | 7.2 | 6.4 | 6.1 | 5.3 | 4.5 | 4.5 | 3.4 | 1.9 | |
| SR1030SS | 20 | 1.4 | 56.6 | 16.3 | 14.4 | 12.5 | 9.5 | 6.8 | 4.9 | 1.1 | — |
| 40 | 2.8 | 90.6 | 18.9 | 16.7 | 15.1 | 12.5 | 11.0 | 9.5 | 4.9 | 3.8 | |
| 60 | 4.1 | 122 | 20.8 | 18.5 | 17.0 | 14.0 | 12.9 | 11.7 | 7.2 | 5.7 | |
| 80 | 5.5 | 158 | 22.0 | 20.1 | 18.5 | 15.5 | 14.8 | 14.0 | 9.8 | 6.4 | |
| SR1040SS | 30 | 2.1 | 161 | 46.6 | 41.6 | 35.2 | 23.8 | 20.1 | 17.0 | 2.3 | — |
| 40 | 2.8 | 195 | 49.2 | 44.7 | 37.9 | 27.6 | 24.6 | 20.8 | 5.7 | 1.1 | |
| 60 | 4.1 | 269 | 54.1 | 49.2 | 43.5 | 32.2 | 28.4 | 24.6 | 8.7 | 5.7 | |
| 80 | 5.5 | 340 | 56.8 | 51.1 | 47.3 | 36.0 | 32.2 | 28.4 | 13.2 | 7.2 | |
Natężenia przepływu - model 1/2 NPT
| Przepływ cieczy w l/h | ||||||||||||
| Powietrze | Wysokość grawitacyjna | Wysokość lewara | ||||||||||
| Model | Ciśnienie psi/bar | l/min | 46cm | 30cm | 15cm | 10cm | 20cm | 30cm | 61cm | |||
| SR5010SS | 20 | 1.4 | 547 | — | — | — | 84 | 54 | — | — | ||
| 30 | 2.1 | 714 | — | — | — | 108 | 97 | 47 | — | |||
| 40 | 2.8 | 929 | — | 215 | 155 | 119 | 107 | 74 | — | |||
| 50 | 3.4 | 1039 | 231 | 217 | 162 | 121 | 114 | 83 | — | |||
| 60 | 4.1 | 1195 | 224 | 217 | 166 | 125 | 125 | 97 | 37 | |||
| 70 | 4.8 | 1351 | 250 | 222 | 166 | 134 | 134 | 112 | 47 | |||
| 80 | 5.5 | 1498 | 259 | 224 | 168 | 169 | 140 | 119 | 66 | |||
Strumień płaski - dane techniczne
 |  | Model: SF1010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: SF1020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |  | Model: SF1030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |

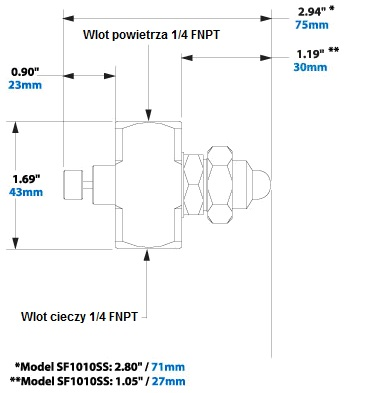

Dysze zasilane lewarem - wymiary
Specyfikacje dysz rozpylających zasilanych lewarem o strumieniu płaskim
Temperatura: Dysze rozpylające o strumieniu płaskim są przeznaczone na temperatury do 204°C.

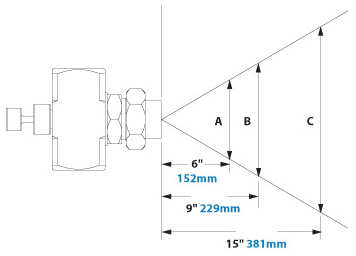

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||
| Model | Powietrze | Szerokość | Maks. głębokość m | ||||||
| Ciśnienie psi/bar | A | B | C | ||||||
| cal | cm | cal | cm | cal | cm | ||||
| SF1010SS | 10 | 0.7 | 9 | 23 | 11 | 28 | 13 | 33 | 1.5 |
| 20 | 1.4 | 10 | 25 | 12 | 30 | 14 | 36 | 1.8 | |
| 30 | 2.1 | 11 | 28 | 13 | 33 | 15 | 38 | 2.1 | |
| SF1020SS | 20 | 1.4 | 10 | 25 | 14 | 36 | 19 | 48 | 1.8 |
| 30 | 2.1 | 11 | 28 | 15 | 38 | 21 | 53 | 2.1 | |
| 40 | 2.8 | 13 | 33 | 16 | 41 | 23 | 58 | 1.8 | |
| 50 | 3.4 | 14 | 36 | 18 | 46 | 25 | 64 | 1.8 | |
| SF1030SS | 20 | 1.4 | 9 | 23 | 11 | 28 | 15 | 38 | 2.4 |
| 30 | 2.1 | 10 | 25 | 13 | 33 | 17 | 43 | 2.7 | |
| 40 | 2.8 | 11 | 28 | 14 | 36 | 17 | 43 | 3.0 | |
| 50 | 3.4 | 11 | 28 | 14 | 36 | 18 | 46 | 3.4 | |
Natężenia przepływu - modele 1/4 NPT
| Przepływ cieczy w l/h | |||||||||||
| Powietrze | Wysokość grawitacyjna | Wysokość lewara | |||||||||
| Model | Ciśnienie psi/bar | l/min | 46cm | 30cm | 15cm | 10cm | 20cm | 30cm | 61cm | 91cm | |
| SF1010SS | 10 | 0.7 | 25.5 | 1.5 | 1.1 | 1.1 | 0.8 | 0.8 | 0.8 | 0.8 | 0.4 |
| 20 | 1.4 | 36.8 | 1.5 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 0.8 | 0.8 | |
| 30 | 2.1 | 48.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | — | — | — | |
| SF1020SS | 20 | 1.4 | 65.1 | 4.5 | 4.2 | 3.8 | 3.4 | 3.0 | 3.0 | 2.3 | 1.9 |
| 30 | 2.1 | 82.1 | 4.2 | 4.2 | 3.8 | 3.0 | 3.0 | 3.0 | 2.3 | 1.9 | |
| 40 | 2.8 | 99.1 | 3.8 | 3.4 | 3.0 | 2.6 | 2.6 | 2.6 | 1.9 | 1.5 | |
| 50 | 3.4 | 122 | 3.0 | 2.6 | 1.9 | 1.9 | 1.5 | 1.1 | — | — | |
| SF1030SS | 20 | 1.4 | 62.3 | 6.8 | 6.1 | 5.7 | 5.3 | 5.3 | 4.9 | 4.2 | 3.8 |
| 30 | 2.1 | 79.2 | 7.2 | 6.8 | 6.8 | 6.4 | 6.4 | 6.1 | 5.3 | 4.5 | |
| 40 | 2.8 | 93.4 | 6.8 | 6.8 | 6.4 | 6.1 | 6.1 | 5.7 | 4.9 | 4.5 | |
| 50 | 3.4 | 113 | 6.1 | 5.7 | 5.3 | 5.3 | 4.9 | 4.9 | 4.2 | 3.8 | |
