Montuje się je wszędzie tam, gdzie przestrzeń jest ograniczona, a wystające elementy mogłyby zostać uszkodzone przez ruchome części maszyn, ramiona robotów lub operatorów (np. obudowy skrzyń biegów, siłowniki pneumatyczne i zbiorniki oleju).

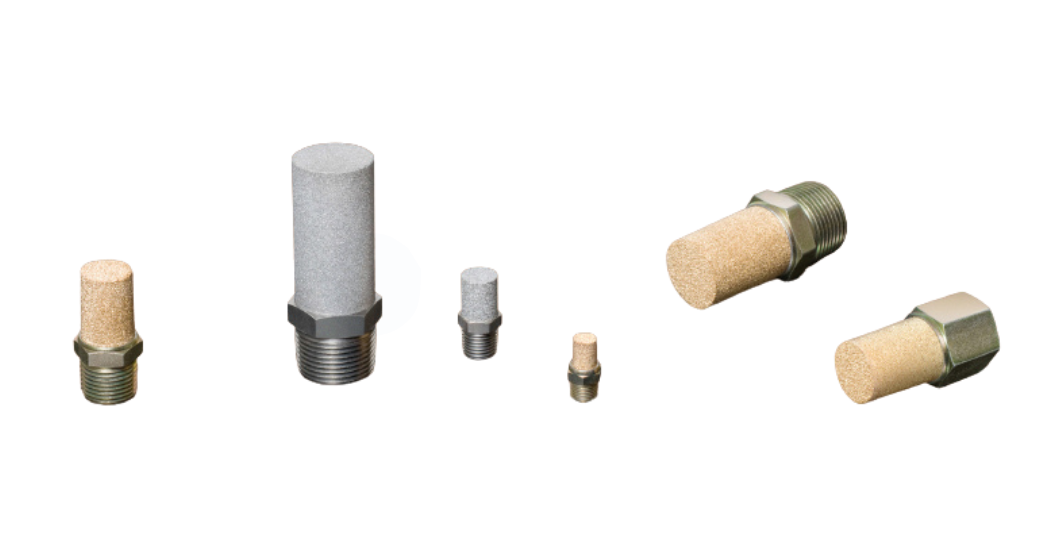

Filtry odpowietrzające ze spieków porowatych
Kompaktowe i niezwykle trwałe filtry odpowietrzające ze spieków porowatych marki Alwitco zapewniają swobodne wyrównywanie ciśnienia przy jednoczesnej ochronie układów przed wnikaniem pyłów i zanieczyszczeń. Wyposażone w męski gwint rurowy o niskim profilu, idealnie nadają się do montażu w siłownikach, przekładniach, skrzyniach korbowych i zbiornikach. Charakteryzują się wysoką odpornością mechaniczną oraz niezawodną pracą przy ciśnieniu roboczym do 125 psi (8,6 bar).
- Opis produktu

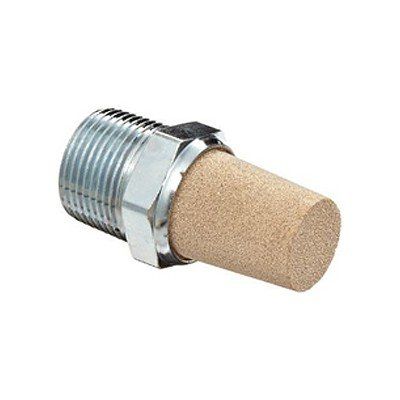

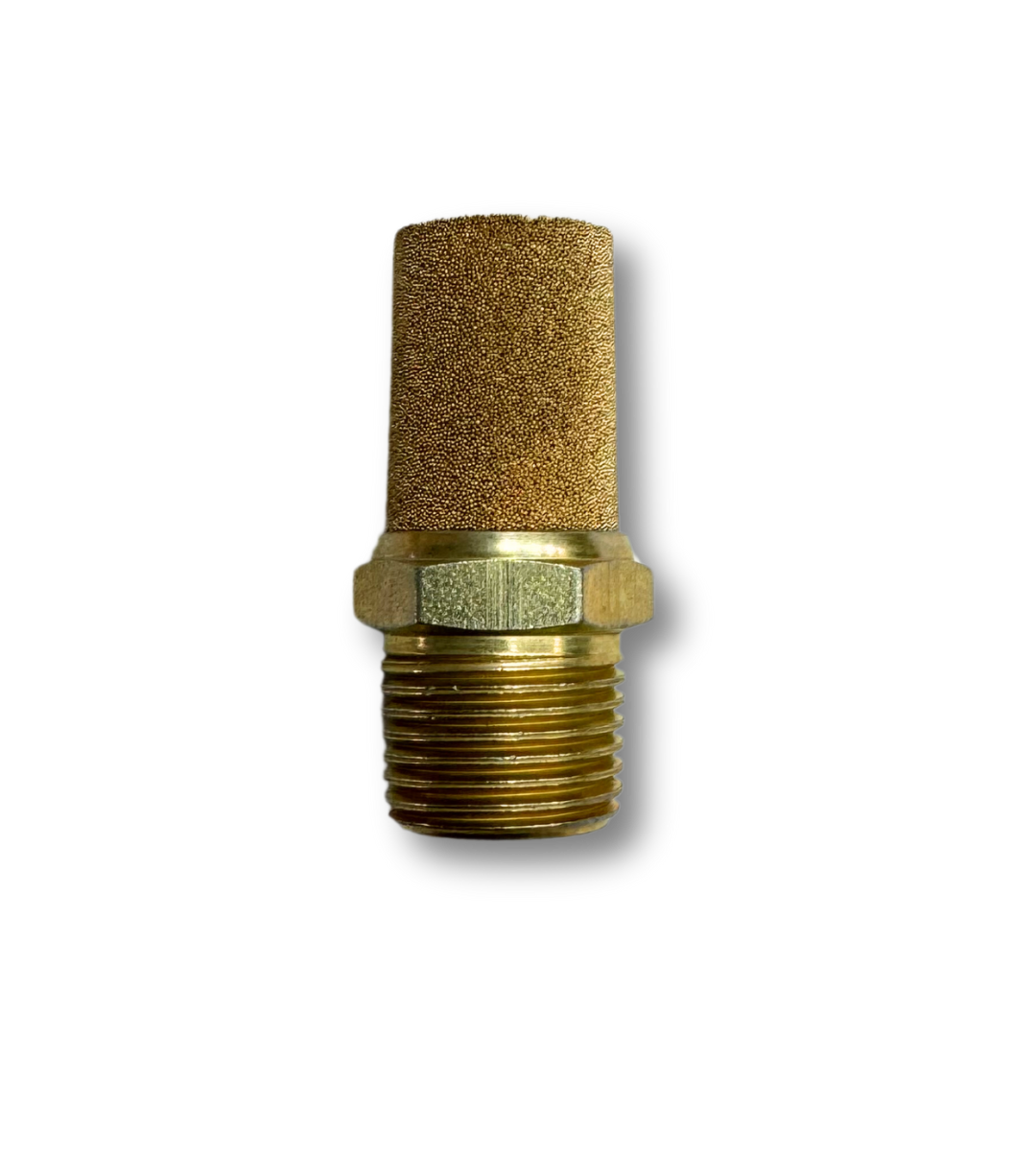

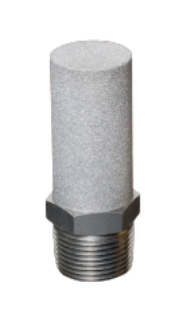

Filtry odpowietrzające ze spieków porowatych Alwitco (Porous Metal Filter Mufflers / Breather Vents) to profesjonalne rozwiązanie służące do ciągłego wyrównywania ciśnienia i bezpiecznej wymiany powietrza w układach zamkniętych. Paskowo wykonana tuleja z porowatego spieku (brązu lub stali nierdzewnej) skutecznie zatrzymuje cząstki pyłu, brudu i wilgoci z otoczenia, zapobiegając ich przedostawaniu się do wnętrza wrażliwych mechanizmów podczas cykli zasysania i upustu. Zastosowanie gwintu męskiego NPT / BSPT o zwartej obudowie pozwala na bezpośredni wkręt w obudowy urządzeń przy minimalnym wystawaniu elementu zewnętrznego. Dostępne również w wersjach ze zwiększoną mikro-porowatością filtrującą do aplikacji o podwyższonych rygorach czystości. Przystosowane do bezpiecznej pracy w warunkach przemysłowych przy ciśnieniu do 125 psi (8,6 bar).
Główne obszary zastosowania filtrów odpowietrzających ze spieków
-
Siłowniki jednostronnego działania: Odpowietrzanie komory bezciśnieniowej przy ruchu powrotnym tłoka.
-
Przekładnie i skrzynie biegów (Gearboxes): Wyrównywanie ciśnienia powstającego pod wpływem rozszerzalności cieplnej olejów przekładniowych.
-
Zbiorniki magazynowe i buforowe: Bezpieczne wyrównywanie ciśnienia podczas napełniania i opróżniania.
-
Agregaty hydrauliczne i skrzynie korbowe: Zabezpieczenie przed zasysaniem brudu do układu przy zmianach poziomu cieczy.
Najważniejsze zalety filtrów ze spieków porowatych
-
Bardzo wysoka wytrzymałość mechaniczna: Odporność na uderzenia, drgania oraz wysokie temperatury robocze w porównaniu do tłumików siatkowych lub papierowych.
-
Możliwość regeneracji i czyszczenia: Spieki metalowe można wielokrotnie przemywać w rozpuszczalnikach, benzynie ekstrakcyjnej lub myjkach ultradźwiękowych.
-
Dostępność wersji wysoce porowatych: Możliwość doboru stopnia filtracji dopasowanego do specyficznych potrzeb aplikacji pneumatycznej.
-
Prosty montaż: Zintegrowany gwint męski oraz sześciokątna podstawa pozwalają na sprawny dokręt kluczem.
Filtry odpowietrzające ze spieków porowatych - dane techniczne

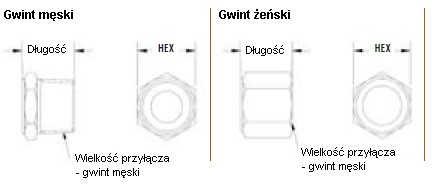

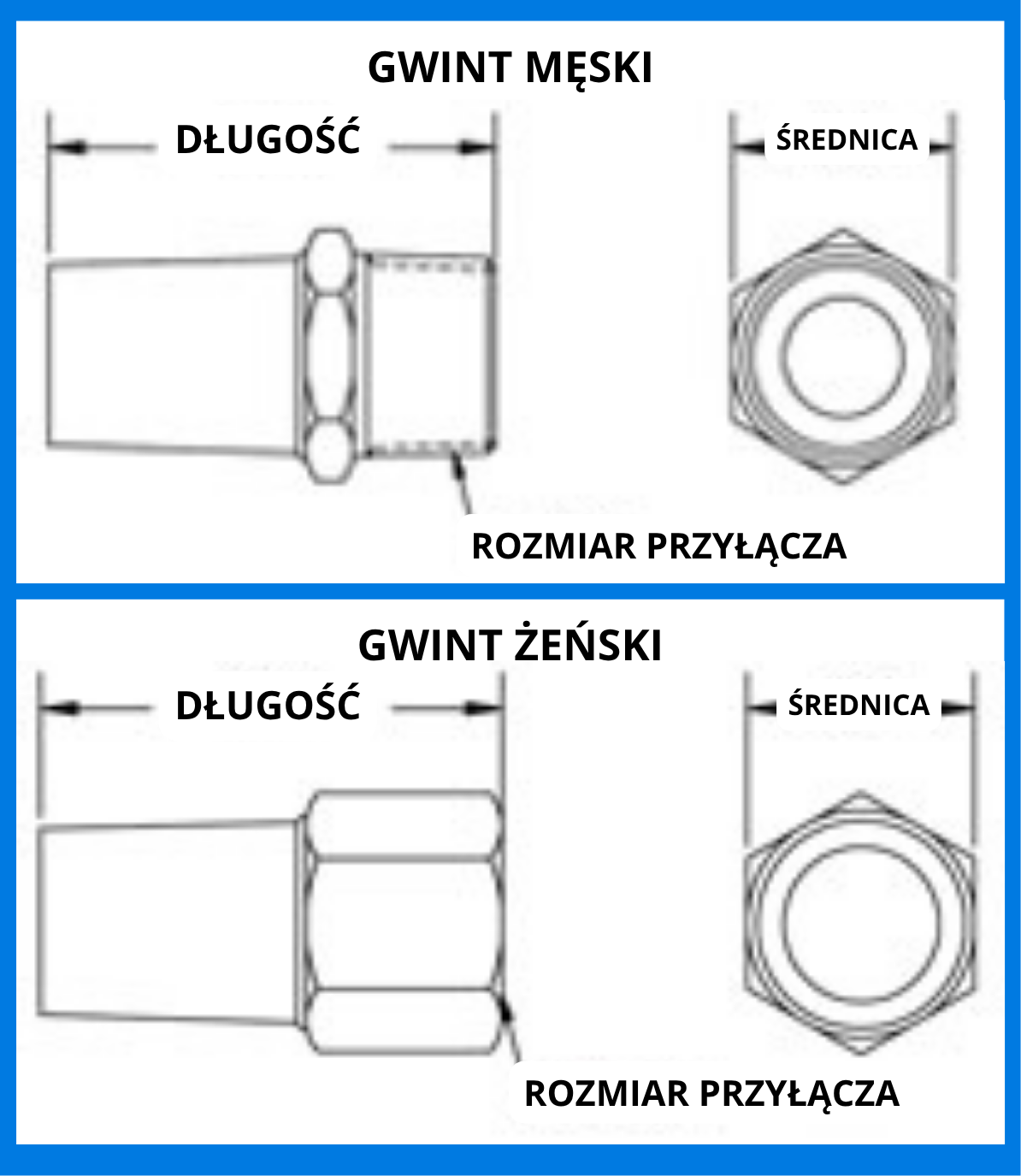

| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPT | Nr katalogowy BSPT | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|---|
| 10-32 | P08 | 0155008* | – | 0,37 | 0,79 |
| 1/16″ | P16 | 0155016 | – | 0,37 | 0,79 |
| 1/8″ | P18 | 0155018 | 0556018 | 0,43 | 0,89 |
| 1/4″ | P28 | 0155028 | 0556028 | 0,56 | 1,28 |
| 3/8″ | P38 | 0155038 | 0556038 | 0,69 | 1,52 |
| 1/2″ | P48 | 0155048 | 0556048 | 0,87 | 1,98 |
| 3/4″ | P68 | 0155068 | 0556068 | 1,06 | 2,28 |
| 1″ | P88 | 0155088 | 0556088 | 1,31 | 2,96 |
| 1-1/4″ | P108 | 0155108‡ | 0556108‡ | 1,68 | 3,36 |
| 1-1/2″ | P128 | 0155128‡ | 0556128‡ | 2,00 | 4,00 |
| 2″ | P168 | 0155168‡ | 0556168‡ | 2,37 | 4,70 |
* Rozmiar 10-32 posiada mosiężny króciec przyłączeniowy.
‡ Rozmiary oznaczone symbolem ‡ są dostępne wyłącznie z elementem filtracyjnym 90 μm.
| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPS | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|
| 1/8″ | P18 | 0255018 | 0,56 | 1,25 |
| 1/4″ | P28 | 0255028 | 0,69 | 1,45 |
| 3/8″ | P38 | 0255038 | 0,87 | 1,89 |
| 1/2″ | P48 | 0255048 | 1,06 | 2,12 |
Dostępne również: wykonania z elementem filtracyjnym 10 μm, 20 μm oraz 90 μm z gwintem NPS.
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) - Filtry odpowietrzające ze spieków
Jaka jest główna różnica między filtrem odpowietrzającym a standardowym tłumikiem hałasu?
Filtr odpowietrzający (Breather Vent) został zaprojektowany z myślą o dwukierunkowej pracy - bezpiecznym wylocie powietrza oraz jego zasysaniu z otoczenia bez wnoszenia zanieczyszczeń do wnętrza maszyny. Standardowy tłumik skupia się głównie na wyciszaniu jednokierunkowego wylotu.
Czy filtry odpowietrzające ze spieków porowatych można czyścić?
Tak. Ze względu na wykonanie z trwałego spieku brązu lub stali, filtry te można łatwo regenerować poprzez płukanie w neutralnych rozpuszczalnikach przemysłowych lub przedmuchiwanie sprężonym powietrzem od wewnątrz.
W jakich miejscach warto montować filtry ze spieków o niskim profilu?
