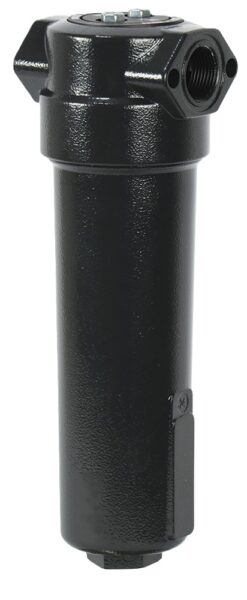

Filtry sprężonego powietrza AAF HT do wysokich temperatur - 13 bar

Filtry sprężonego powietrza AAF HT do wysokich temperatur – 13 bar

Dedykowane do wysokich temperatur filtry serii AAF. Aby osiągnąć wymaganą czystość sprężonego powietrza należy zamontować w obudowie odpowiedni element filtracyjny (BHT, N25HT, N5HT, XRHT, XMHT, XSHT)

Opis

Właściwy model filtra dobiera się na podstawie wielkości przepływu sprężonego powietrza, a także rodzaju i ilości zanieczyszczeń.

Parametry, materiał wykonania i aplikacje

Parametry:

Maksymalne ciśnienie robocze: 10 (13*)bar
Wartości przepływu: od 60 do 2 760 m3/h
Przyłącza: od 1/8″ do 3″
Zakres temperatury pracy: od 1,5 do 120°C

* Dla temperatury 85°C maksymalne ciśnienie robocze wynosi 13 bar

Materiał wykonania:

Obudowa: aluminium
Okucia, śruby: stal ocynkowana
Osłona: PA6
Uszczelnienia: FKM
Ochrona przed korozją: Powłoka elektroforetyczna (KTL)
Ochrona zewnętrzna: malowana proszkowo (baza epoksydowo-poliestrowa)
Środek smarny: Shell Cassida Grease RLS 2

Aplikacje:

Ogólne zastosowania przemysłowe
Motoryzacja
Elektronika
Żywność i napoje
Przemysł chemiczny
Petrochemiczne
Tworzywa sztuczne
Farby

Dane Techniczne

Model	Przyłącze	Przepływ	Element filtracyjny	Wymiary [mm]				Waga
AAFHT	BSP	Nm3/h	Element filtracyjny	A	B	C	D	kg
AAF HT 0006	1/8”	10	3528	105	55	14	50	0,23
AAF HT 0016	1/4″	18	5528	125	55	14	70	0,24
AAF HT 0026	1/4″	25	3844	145	73	18	50	0,42
AAF HT 0036	3/8″	30	3844	145	73	18	50	0,42
AAF HT 0046	1/4″	35	6050	189	88	21	60	0,72
AAF HT 0056	3/8″	60	6050	189	88	21	60	0,71
AAF HT 0076	1/2″	78	7050	189	88	21	80	0,7
AAF HT 0106	3/4″	120	14050	257	88	21	150	0,78
AAF HT 0186	1″	198	12075	261	125	37	160	1,9
AAF HT 0306	1″	335	22075	361	125	37	250	2,3
AAF HT 0476	1 1/2″	510	32075	461	125	37	350	2,5
AAF HT 0706	1 1/2″	780	50075	641	125	37	530	3,2
AAF HT 0946	2″	1000	51090	696	164	50	520	5,7
AAF HT 1506	2″	1500	76090	943	164	50	770	7,6
AAF HT 1756	2 1/2”	1680	76090	943	164	50	770	7,3
AAF HT 2006	3″	2160	51140	801	242	60	630	16,7
AAF HT 2406	3″	2760	75140	998	242	60	780	21,3

Filtry z serii AAF HT posiadają sześć stopni filtracji:

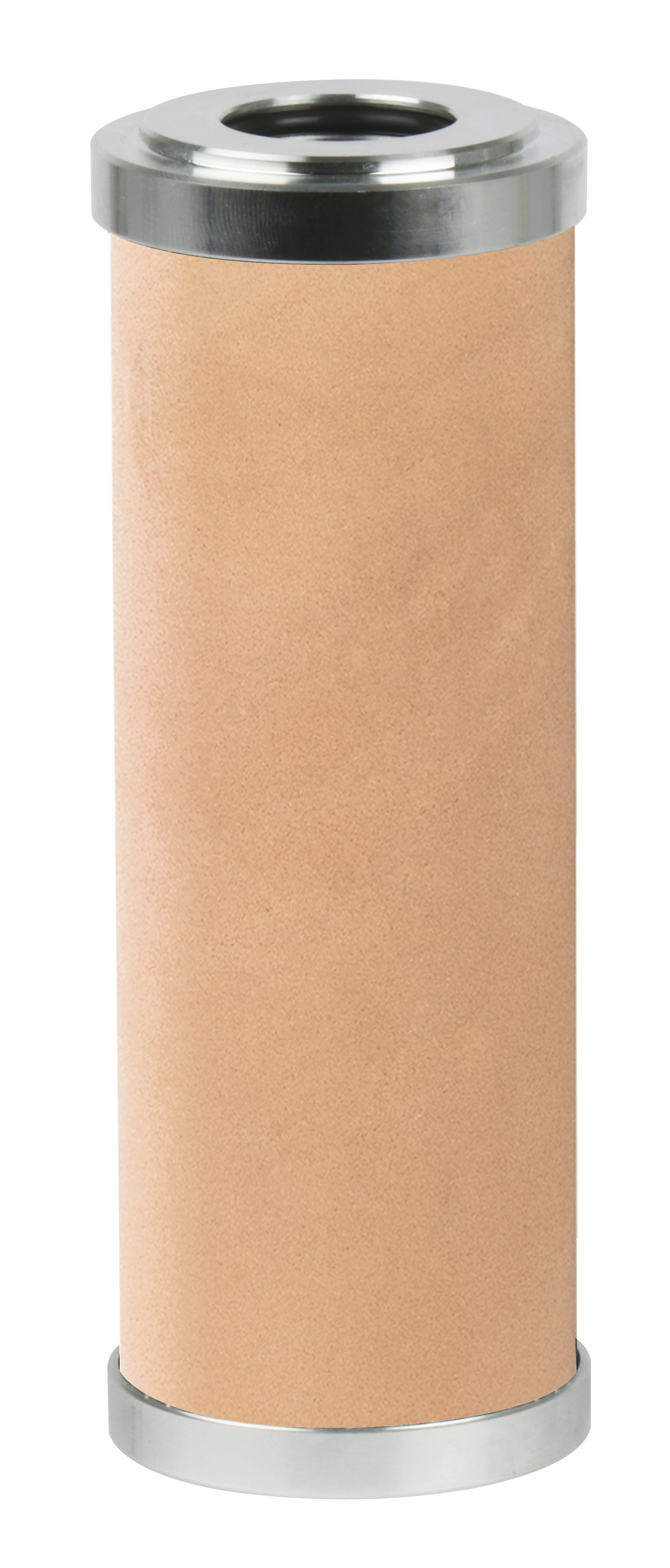

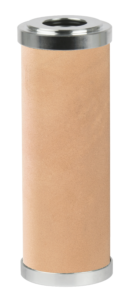

“BHT” – 15μm

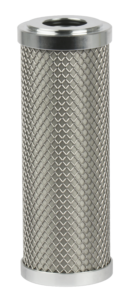

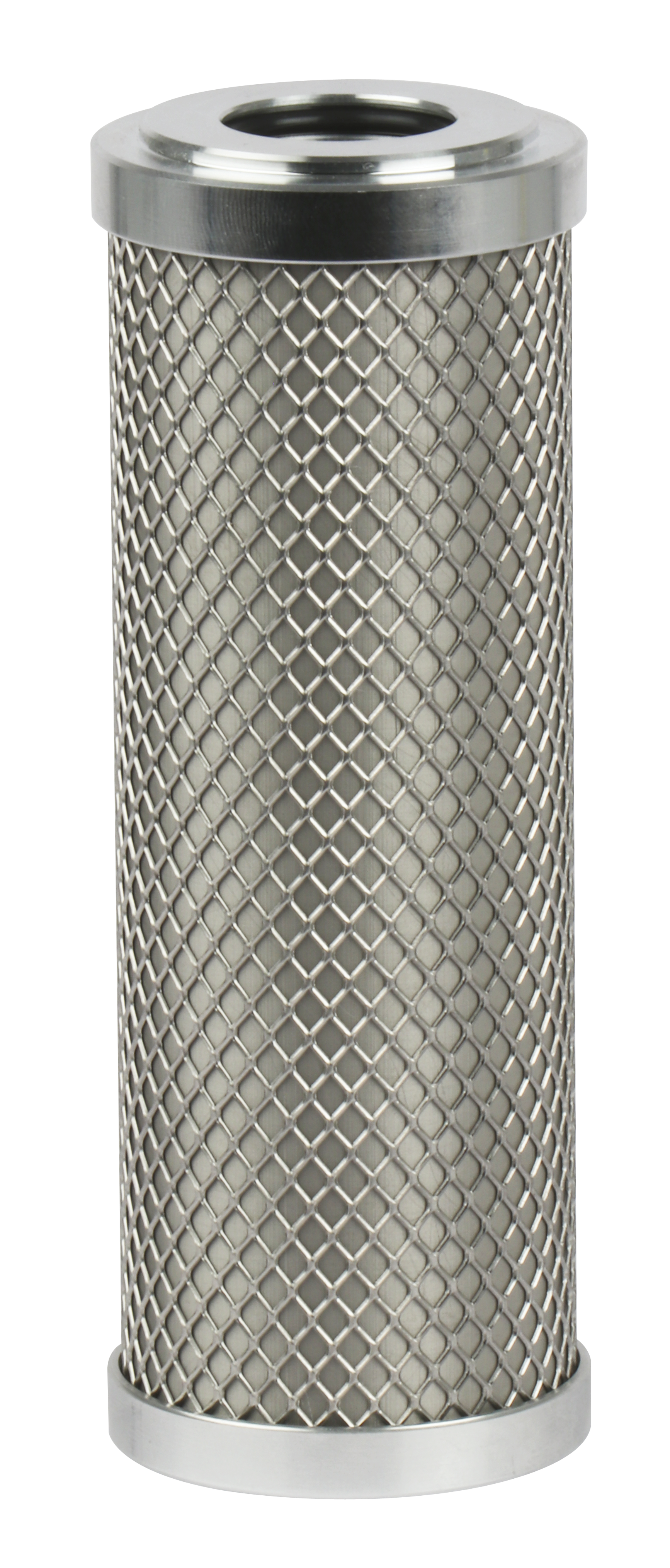

“N25HT” – 25 μm
“N5HT” – 5 μm

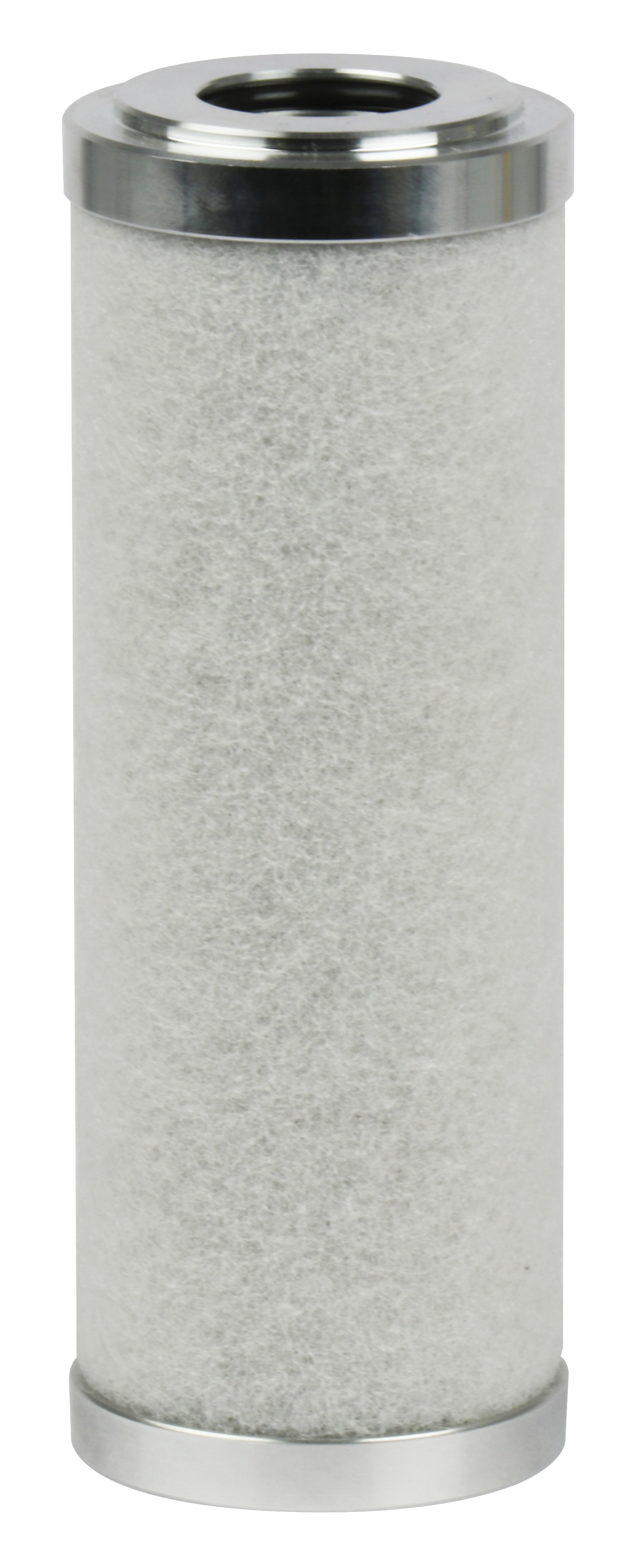

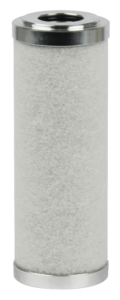

“XRHT” – 1 μm
“XMHT” – 0,1 μm
“XSHT” – 0,01 μm

Opis	BHT	N25HT	N5HT	XRHT	XMHT	XSHT
cząstki stałe ≥ [mikron]	15	25	5	1	0,1	0,01
klasa czystości – cząstki stałe wg. ISO 8573-1	7	-*	-*	3*	2**	1**
zawartość resztkowa oleju [mg/m3/ppm]	–	–	–	–	<0,1 mg/m3	<0,01 mg/m3
klasa czystości – olej wg. ISO 8573-1	–	-*	-*	-*	2**	1**
spadek ciśnienia – nowy element [mbar / psi]	20/0290	10/0,145	10/0,150	20/0,290	50/0,725	80/1,160
wymiana wkładu – spadek ciśnienia [mbar / psi]	12 miesięcy	12 miesięcy	12 miesięcy	przynajmniej co 12 miesięcy / kiedy spacek ciśnienia = 350 mbar	przynajmniej co 12 miesięcy / kiedy spacek ciśnienia = 350 mbar	przynajmniej co 12 miesięcy / kiedy spacek ciśnienia = 350 mbar
materiał wykonania	spiek mosiądzu, żywica, aluminium, viton	siatka ze stali nierdzewnej, stal nierdzewna, żywica, aluminium, viton	siatka ze stali nierdzewnej, stal nierdzewna, żywica, aluminium, viton	mikrowłókna borokrzemianowe, włóknina poliestrowa, poliestrowy filc igłowany, stal nierdzewna, żywica, aluminium, viton	mikrowłókna borokrzemianowe, włóknina poliestrowa, poliestrowy filc igłowany, stal nierdzewna, żywica, aluminium, viton	mikrowłókna borokrzemianowe, włóknina poliestrowa, poliestrowy filc igłowany, stal nierdzewna, żywica, aluminium, viton
min. temperatura pracy [°C / F]	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35
max. temperatura pracy [°C / F]	120 / 248	120 / 248	120 / 248	120 / 248	120 / 248	120 / 248
