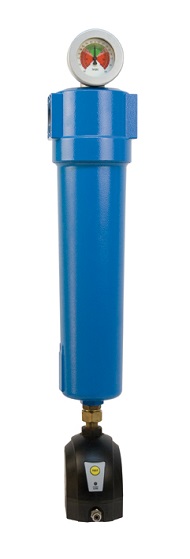

Filtry sprężonego powietrza AF aluminiowe – 16 bar

Seria AF filtrów sprężonego powietrza przeznaczona jest do skutecznego usuwania cząstek stałych, wody, oleju resztkowego, a także smaku i zapachu ze sprężonego powietrza w aplikacjach przemysłowych.

  •

Typ i rozmiar filtra zależy od wielkości przepływu sprężonego powietrza, od rodzaju i ilości zanieczyszczeń.

Oleofobowy materiał filtrujący i specjalnie zaprojektowana warstwa elementu filtracyjnego zapobiega powracaniu zanieczyszczeń z powrotem do systemu i prawidłowy drenaż.

Unikalna konstrukcja materiału filtracyjnego minimalizuje spadek ciśnienia oraz poprawia efektywność energetyczną, co jest kluczowe w dzisiejszej sytuacji gospodarczej. Nasze elementy filtracyjne są oznaczone kolorami, aby w łatwy i szybki sposób identyfikować stopień filtracji. Unikalna konstrukcja nasad elementów filtracyjnych w pełni zapobiega wibracji, poprawia stabilność elementu filtracyjnego w obudowie filtra oraz i ułatwia drenaż kondensatu olejowego.

Parametry:
  • Maksymalne ciśnienie robocze: 16 bar
  • Wartości przepływu: od 60 do 2 760 m3/h
  • Przyłącza:  od 3/8″ do 3″
  • Zakres temperatury pracy:  od 1,5 do 65 °C
Aplikacje:
  • Przemysł ogólny
  • Przemysł samochodowy
  • Elektronika
  • Przemysł chemiczny
  • Przetwórstwo żywności i napojów
  • Przemysł petrochemiczny
  • Malarnie
  • Przemysł tworzyw sztucznych
Model Przyłącze Przepływ Element filtracyjny Wymiary [mm] Masa
AF BSP Nm3/h A B C D kg
AF0056 3/8″ 60 6050 187 88 20 60 0,7
AF0076 1/2″ 78 7050 187 88 20 60 0,7
AF0106 3/4″ 120 14050 257 88 20 80 0,8
AF0186 1″ 198 12075 263 125 32 100 1,8
AF0306 1″ 335 22075 363 125 32 120 2,5
AF0476 1-1/2″ 510 32075 461 125 32 140 2,5
AF0706 1 -1/2″ 780 50075 640 125 32 160 3,2
AF0946 2″ 1000 51090 684 163 43 520 5,1
AF1506 2″ 1500 76090 935 163 43 770 7,1
AF1756 2-1/2″ 1680 76090 935 163 43 770 6,9
AF2006 3″ 2160 51140 795 240 59 630 12,9
AF2406 3″ 2760 75140 1000 240 59 780 14
Filtry z serii AF posiadają dziewięć stopni filtracji:
  • “B” –  15μm
  • “P” – 3 μm
  • “R” – 1 μm
  • “M” – 0,1 μm
  • “S” – 0,01 μm
  • “A” – activated carbon
  • “A2” – adsorption
  • “H2” – catalyst
  • MS2 – molecular sieve
Opis B P R M S A A2 H2 MS2
cząstki stałe ≥ [mikron] 15 3 1 0,1 0,01  –  –
klasa czystości – cząstki stałe wg. ISO 8573-1 7 6 3 2 1 1 1 1 1
zawartość resztkowa oleju [mg/m3 / ppm]  –  –  – <0,1 <0,01 <0,005 <0,005  –  –
klasa czystości – olej wg. ISO 8573-1  –  –  – 2 1 1 0 / 1  –
spadek ciśnienia – nowy element [mbar / psi] 20/0,290 10/0,145 20/0,290 50/0,725 80/1,160 60/0,870 wg. spec. wg. spec. <50/0,725
wymiana wkładu – spadek ciśnienia [mbar / psi] 1) 350/5,07 350/5,07 350/5,07 350/5,07 * 6 miesięcy * 6 miesięcy * 6 miesięcy
materiał filtrujący spiek mosiądzu włókno aktywne, celuloza mikrowłókno borokrzemianowe węgiel aktywny węgiel akt., mikrowłókno boro-krzemianowe hopcalite, mikrowłókno boro-krzemianowe molecular sieve
technologia plisowana  –  +  +  +  +  –  +  +  +
technologia owijania  –  –  –  –  –  +  –  –  –
technologia spiekania  +  –  –  –  –  –  –  –  –
min. temperatura pracy [ °C / °F] 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5 / 35 1,5/35
maks. temperatura pracy [ °C / °F] 65 / 149 65 / 149 65 / 149 65 / 149 65 / 149 45 / 113 45 / 113 45 / 113 1,5/35
Akcesoria do produktu
Ręczny spust kondensatu do ciśnienia do 20 bar.
Pływakowy spust kondensatu do ciśnień do 16 bar.
Pływakowy spust kondensatu o wydajności 167 l/h, do ciśnień do 20 bar
Czasowe spusty kondensatu TD M przeznaczone do ciśnienia 16, 25, 50, 150 bar o wydajności 95 l/h.
