Filtry sprężonego powietrza IHP ze stali nierdzewnej – 420 bar
Filtry IHP ze stali nierdzewnej do 420 bar, usuwają zanieczyszczenia z powietrza w aplikacjach wysokociśnieniowych. Idealne do przemysłu chemicznego i petrochemicznego.
- Opis produktu

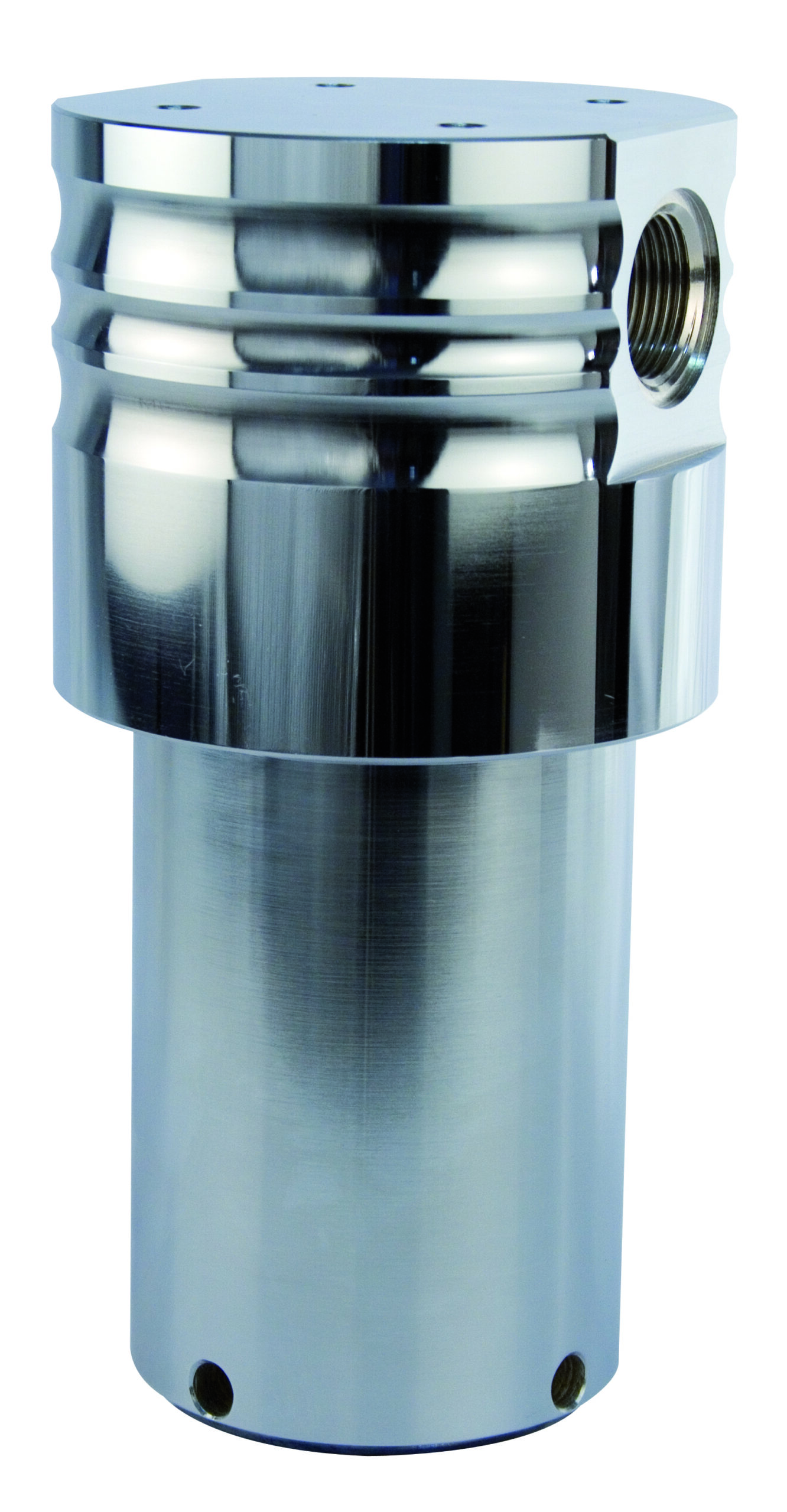

Filtry sprężonego powietrza IHP ze stali nierdzewnej to niezawodne rozwiązanie do wysokociśnieniowych systemów sprężonego powietrza. Dzięki solidnej konstrukcji i odporności na korozję skutecznie usuwają cząstki stałe, wodę, aerozole olejowe oraz opary węglowodorów. Dostępne są modele o maksymalnym ciśnieniu roboczym do 100, 250 lub 420 bar, co czyni je odpowiednimi dla wymagających aplikacji w przemyśle chemicznym, petrochemicznym, motoryzacyjnym czy spożywczym.
Aplikacje
Wysokociśnieniowe filtry IHP ze stali nierdzewnej są niezastąpione w procesach wymagających czystego i sprężonego powietrza. Znajdują zastosowanie w przemyśle chemicznym, petrochemicznym, motoryzacyjnym, a także w produkcji żywności i napojów. Dzięki różnym wariantom ciśnienia roboczego i szerokiemu zakresowi przyłączy, można je dostosować do różnorodnych systemów sprężonego powietrza.
- Przemysł ogólny
- Przemysł samochodowy
- Elektronika
- Przemysł chemiczny
- Przetwórstwo żywności i napojów
- Przemysł petrochemiczny
- Malarnie
- Przemysł tworzyw sztucznych
|
Parametry filtrów sprężonego powietrza IHP |
|
| Maksymalne ciśnienie robocze | 100, 250, 420 bar |
| Wartości przepływu | od 40 do 715 m3/h |
| Przyłącza | od 1/4″ do 2″ |
| Zakres temperatury pracy | od -10°C do 120°C |
Zastosowania filtrów sprężonego powietrza
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Filtr sprężonego powietrza IHP - dane techniczne
| Model | Przyłącze | Przepływ | Element filtracyjny | Wymiary [mm] |
Waga | |||
| IHP | BSP | Nm3/h | A | B | C | D | kg | |
| IHP 003 | 1/4″ | 40 | 305 | 182 | 98 | 104 | 30 | 7,9 |
| IHP 005 | 3/8″ | 70 | 310 | 182 | 98 | 104 | 30 | 7,9 |
| IHP 007 | 1/2″ | 130 | 420 | 230 | 118 | 129 | 36 | 15,7 |
| IHP 010 | 3/4″ | 195 | 520 | 254 | 118 | 129 | 36 | 16,6 |
| IHP 018 | 1″ | 275 | 525 | 276 | 145 | 158 | 46 | 27,3 |
| IHP 030 | 1 1/4″ | 380 | 725 | 328 | 145 | 158 | 46 | 29,6 |
| IHP 047 | 1 1/2″ | 495 | 730 | 385 | 195 | 216 | 65 | 67,8 |
| IHP 094 | 2″ | 715 | 1030 | 460 | 195 | 216 | 65 | 73,5 |
| Filtry sprężonego powietrza seria IHP – dostępne stopnie filtracji | ||||||
 |
|
 |
|
|
 |
|
| Oznaczenie | N25 | N5 | R | M | S | A |

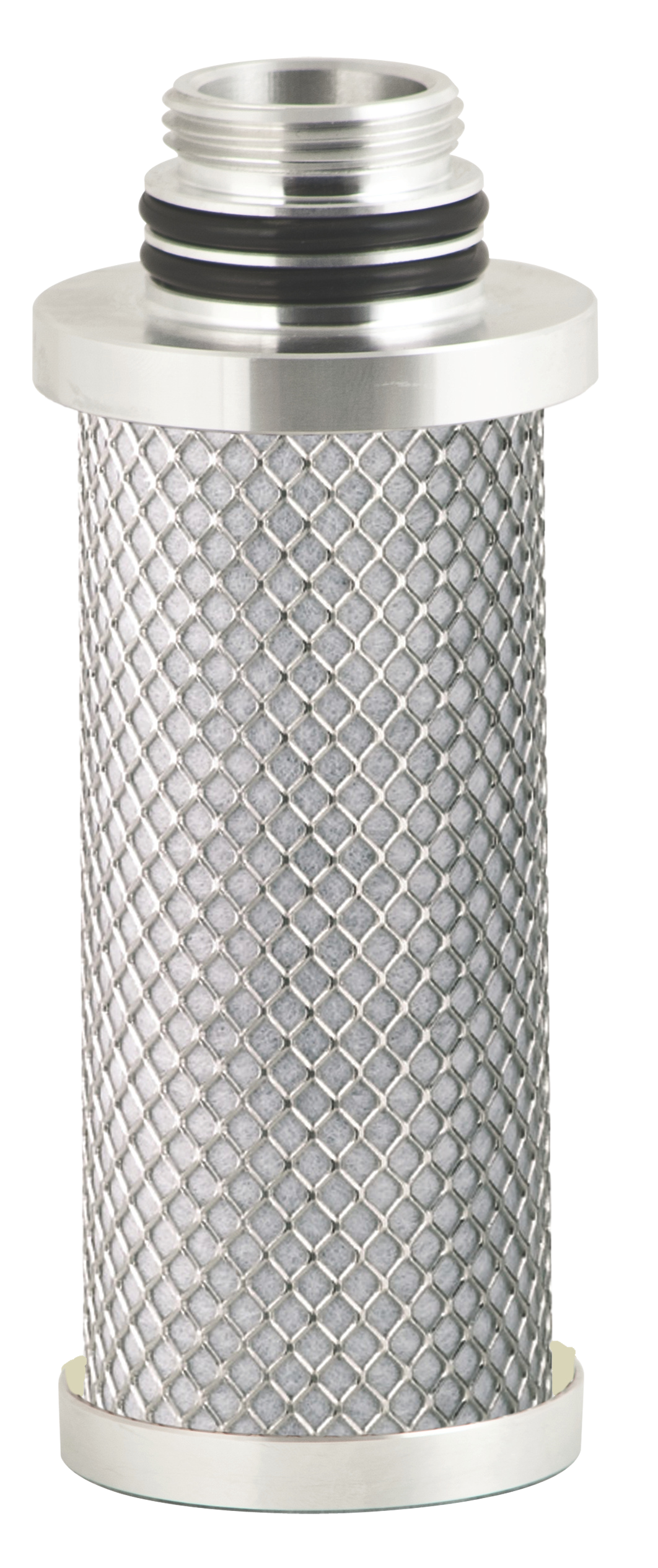

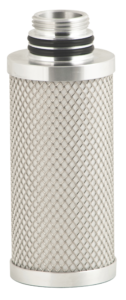

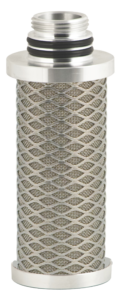

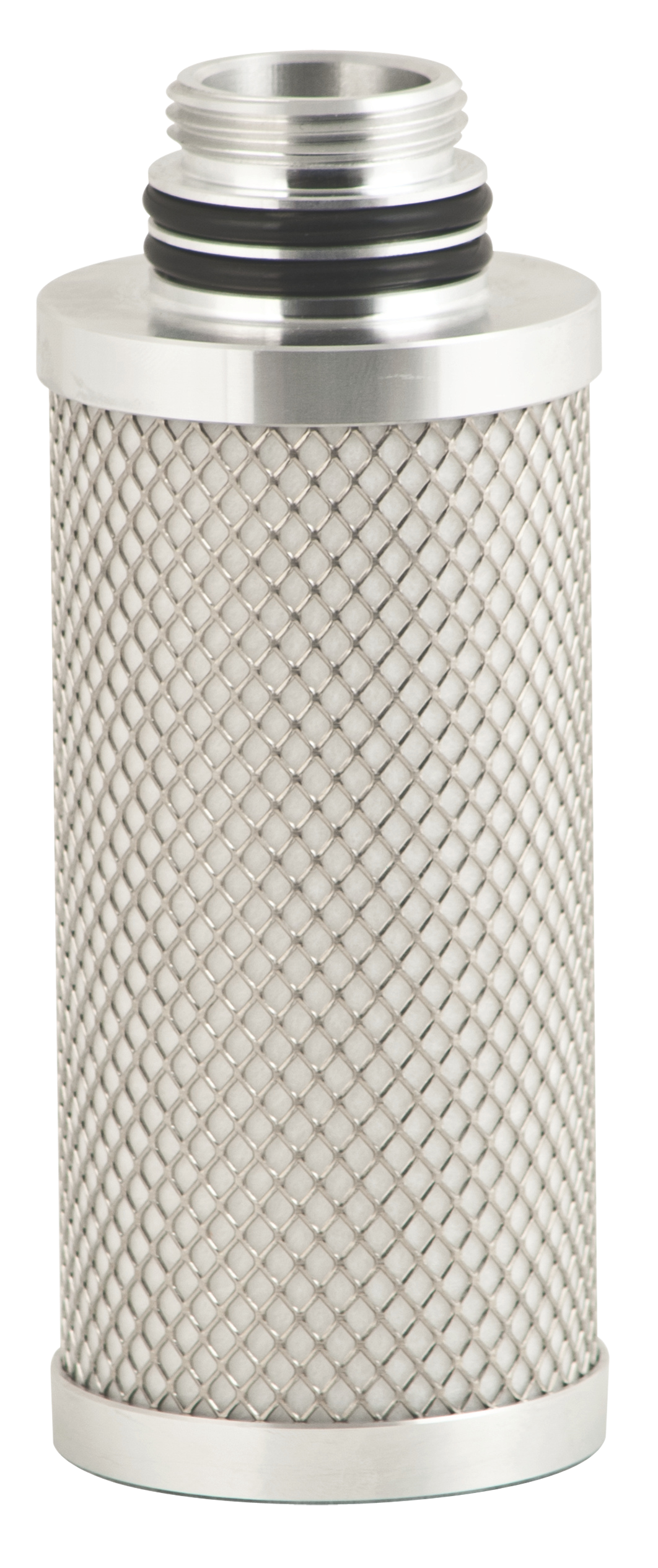

| Stopień filtracji | 25 μm | 5 μm | 1 μm | 0,1 μm | 0,01 μm | węgiel aktywny |
| Współczynniki korygujące – ciśnienie | |||||||
| Ciśnienie robocze | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
| Współczynnik korygujący | 1 | 3 | 5 | 8 | 12 | 12 | 12 |
| Opis | N5 | N25 | M | S | A | CKL-IHP |
| klasa czystości – cząstki stałe wg. ISO 8573-1 | – | – | 2 | 1 | 1 | – |
| zawartość resztkowa oleju [mg/m3 / ppm] | – | – | <0,1 | <0,1 | <0,005 | – |
| spadek cisnienia nowego elementu | 10/0,15 | 10,015 | 50/0,725 | 80/1,16 | 60/0,87 | – |
|

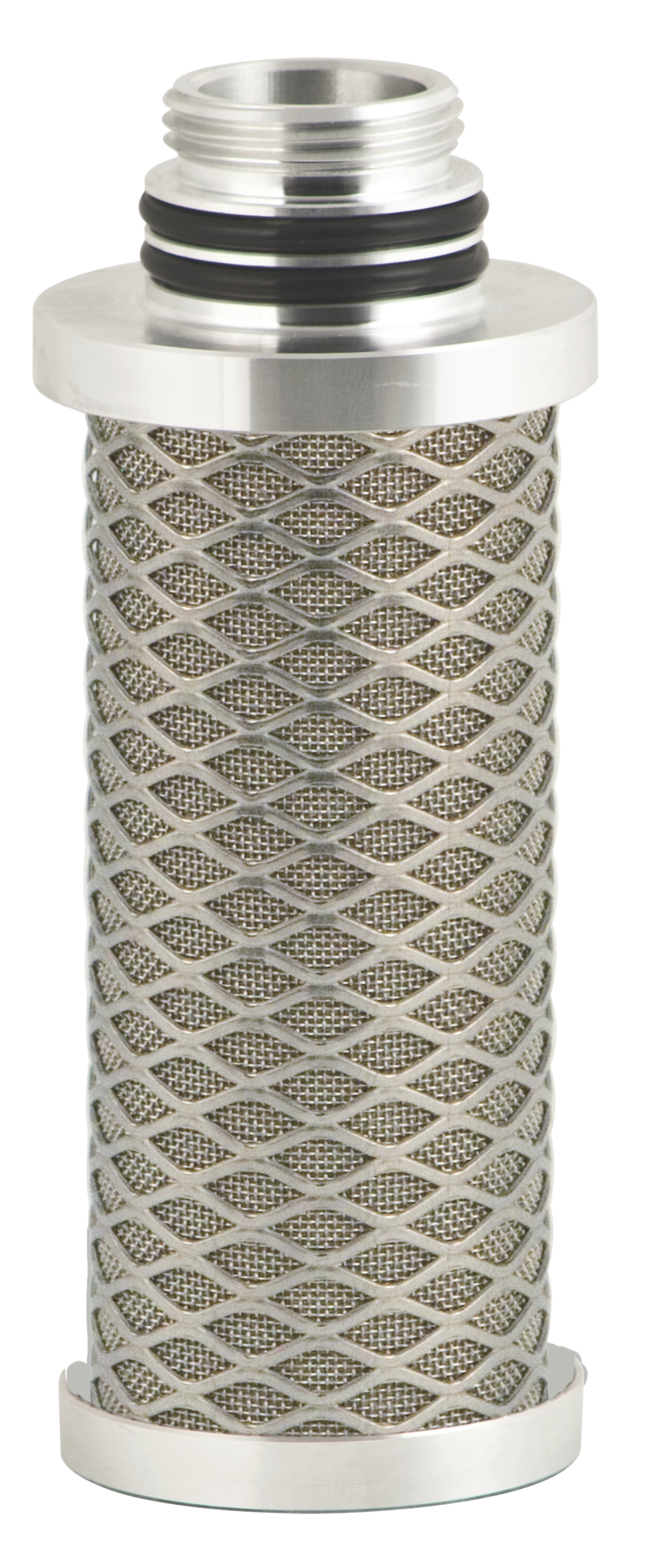

materiał filtrujący |
sintered INOX 1,4404 | sintered INOX 1,4404 | mikrowłókna borokrzemowe | wegiel aktywny | – | |
| technologia plisowania | – | – | + | + | – | – |
| technologia owijania | + | + | – | – | + | – |
| technologia spiekania | – | – | – | – | – | – |
| min. temperatura pracy [ °C / °F] | 1,5/35 | 1,5/35 | 1,5/35 | 1,5/35 | 1,5/35 | 1,5 / 35 |
| maks. temperatura pracy [ °C / °F] | 65/149 | 65/149 | 65/149 | 65/149 | 45/113 | 65/149 |
