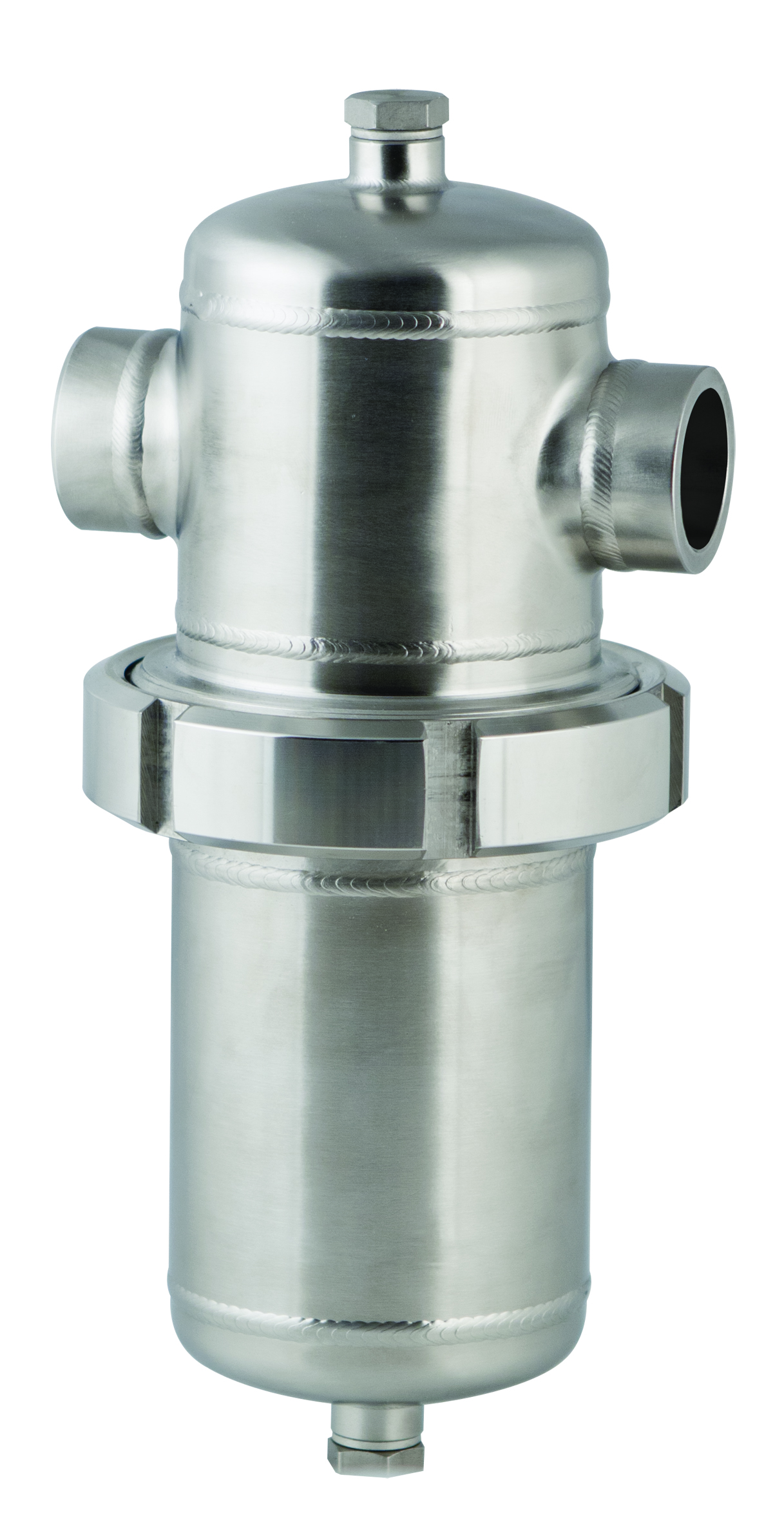

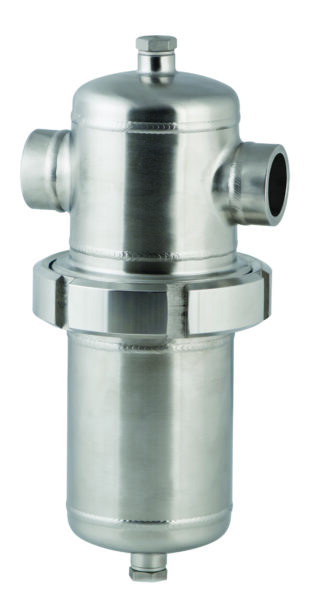

Filtry WFIW ze stali nierdzewnej – 16 bar
Filtry WFIW ze stali nierdzewnej, odporne na korozję i temperaturę, z gwintowanym przyłączem, zapewniają skuteczną filtrację powietrza i gazów.
- Opis produktu
Filtry sprężonego powietrza WFIW ze stali nierdzewnej są przeznaczone do pracy w środowiskach wymagających wysokiej odporności na korozję i temperaturę. Dzięki gwintowanym przyłączom oraz solidnej konstrukcji znajdują zastosowanie w różnych branżach przemysłowych. Ich skuteczność pozwala na precyzyjne usuwanie zanieczyszczeń i zapewnia niezawodną filtrację gazów oraz sprężonego powietrza.
Aplikacje
Filtry WFIW doskonale sprawdzają się w przemyśle chemicznym, petrochemicznym, farmaceutycznym oraz mleczarskim, gdzie kluczowa jest niezawodna filtracja i odporność na korozję.
- przemysł chemiczny
- browarnictwo
- przemysł chemiczny
- przemysł petrochemiczny
- przemysł mleczarski
- przemysł farmaceutyczny
|
Parametry filtrów sprężonego powietrza WFIW |
|
| Maksymalne ciśnienie robocze | 16 bar |
| Wartości przepływu | od 75 do 21 120 m3/h |
| Przyłącza | od 13 do 219,1 mm |
| Zakres temperatury pracy | do 150 °C |
Zastosowania filtrów sprężonego powietrza
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

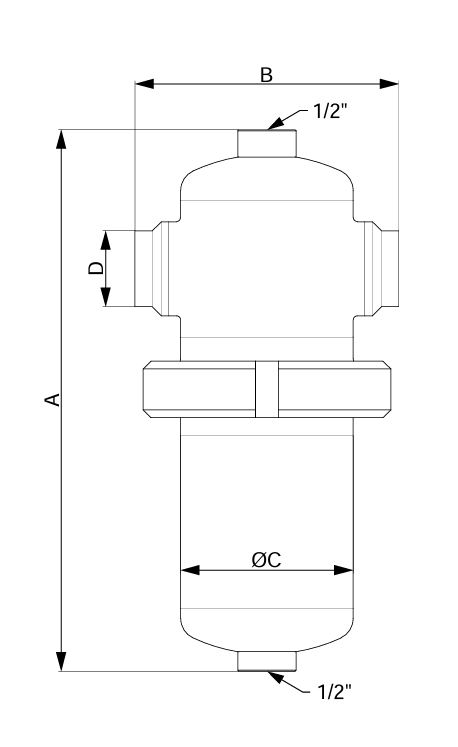

Filtr ze stali nierdzewnej WFIW - dane techniczne
| Model | Przyłącze | Przepływ | Element filtracyjny | Wymiary [mm] | Waga | |||
| WFIW | (mm) | Nm3/h | A | B | C | D | kg | |
| WFIW 005 | 13,5 | 75 | 310 | 202 | 116 | 76,1 | 1/2″ | 1,7 |
| WFIW 010 | 14,2 | 150 | 420 | 230 | 125 | 76,1 | 1/2″ | 1,9 |
| WFIW 018 | 21,3 | 225 | 520 | 254 | 125 | 76,1 | 1/2″ | 2 |
| WFIW 030 | 26,9 | 315 | 525 | 275 | 136 | 88,9 | 1/2″ | 2,6 |
| WFIW 047 | 33,7 | 420 | 725 | 337 | 155 | 88,9 | 1/2″ | 3 |
| WFIW 070 | 48,3 | 600 | 730 | 386 | 180 | 114,3 | 1/2″ | 4,3 |
| WFIW 094 | 60,3 | 900 | 1030 | 457 | 180 | 114,3 | 1/2″ | 4,8 |
| WFIW 150 | 60,3 | 1 260 | 1530 | 583 | 180 | 114,3 | 1/2″ | 5,3 |
| WFIW 175 | 76,1 | 1 680 | 2030 | 740 | 224 | 139,7 | 1/2″ | 9 |
| WFIW 200 | 88,9 | 2 400 | 3030 | 1004 | 224 | 139,7 | 1/2″ | 10,8 |
| WFIW 240 | 88,9 | 3 600 | 3050 | 1029 | 252 | 168,3 | 1/2″ | 16,2 |
| WFIW 450 | 114,3 | 5 040 | 3X2030 | 986 | 410 | 219,1 | 1″ | 45 |
| WFIW 600 | 114,3 | 6 720 | 3X3030 | 1240 | 410 | 219,1 | 1″ | 46 |
| WFIW 900 | 168,3 | 9 600 | 4X3030 | 1311 | 480 | 273 | 1″ | 70 |
| WFIW 1200 | 168,3 | 13 440 | 6X3030 | 1351 | 540 | 323,9 | 1″ | 80 |
| WFIW 1800 | 219,1 | 17 280 | 8X3030 | 1496 | 660 | 406,4 | 1″ | 135 |
| WFIW 2000 | 219,1 | 12 431 | 10X3030 | 1496 | 660 | 406,4 | 1″ | 135 |
| Współczynniki korygujące – ciśnienie | |||||||||||||
| Ciśnienie robocze | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Współczynnik korygujący | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 | 1,63 | 1,75 | 1,88 |
| Filtry sprężonego powietrza seria WFIW – dostępne stopnie filtracji | ||||||||
 |
 |
 |
 |
|
|
|
|
|
| Oznaczenie | PN | PI | PIW | PP | PR | PM | PS | PA |
| Stopień filtracji | 25 μm 5 μm |
20 μm 1 μm |
20 μm 1 μm |
3 μm | 1 μm | 0,1 μm | 0,01 μm | węgiel aktywny |
| Opis | PI | PIW | PN | PP | PR | PM | PS | PA |
| cząstki stałe ≥ [mikron] | – | – | – | 6 | 3 | 2 | 1 | 1 |
| klasa czystości – cząstki stałe wg. ISO 8573-1 | – | – | – | – | – | 2 | 1 | 1 |
| zawartość resztkowa oleju [mg/m3 / ppm] | <2600 <60 | <2600 <60 | 10 | 10 | 20 | 50 | 80 | 60 |
| klasa czystości – olej wg. ISO 8573-1 | – | – | 2 | 1 | 1 | |||
|
materiał filtrujący |
sintered INOX 1,4404 | sintered INOX 1,4404 | stal nierdzewna 1,4301 | włókna akrylowe, celuloza | mikrowłókna borokrzemowe | mikrowłókna borokrzemowe, wegiel aktywny | ||
| technologia plisowania | – | – | – | + | + | + | + | – |
| technologia owijania | – | – | + | – | – | – | – | + |
| technologia spiekania | + | + | – | – | – | – | – | – |
| min. temperatura pracy [ °C / °F] | 0/32 | 0/32 | 0/32 | 1,5/35 | 1,5/35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 |
| maks. temperatura pracy [ °C / °F] | 150/302 | 150/302 | 150/302 | 65/149 | 120/248 | 120/248 | 120/248 | 120/248 |
