Modułowe osuszacze adsorpcyjne X-DRY
Osuszacze adsorpcyjne regenerowane na zimno, odpowiednie do ciśnienia wlotowego do 16 bar i przepływu do 1 152 m3/h.
Opis

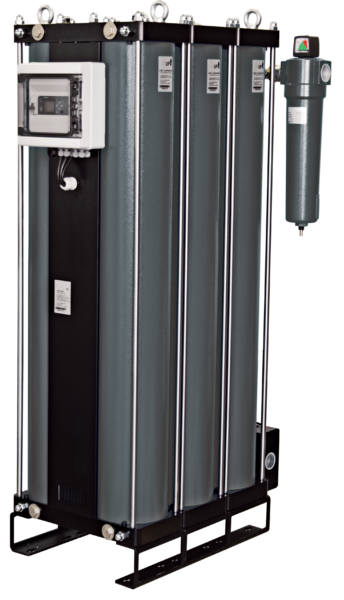

Osuszacze serii X-DRY to modułowe osuszacze adsorpcyjne służące do separacji wilgoci z układu sprężonego powietrza w skutek której obniżony zostaje ciśnieniowy punkt rosy. Osuszacz składa się z dwóch kolumn wypełnionych adsorbentem, sterownika z wyświetlaczem LED, manometru, konstrukcji wsporczej, zaworów oraz obudów filtrów z odpowiednim elementem filtrującym.
Charakterystyka
- ciśnienie operacyjne: 4-16 bar
- zakres temperatur na wlocie: 1,5-50 oC
- ciśnieniowy punkt rosy: -40 °C
- zakres przepływów: 300 – 1050 Nm3/h
- średnie zużycie sprężonego powietrza: 15-20 %
Dane Techniczne

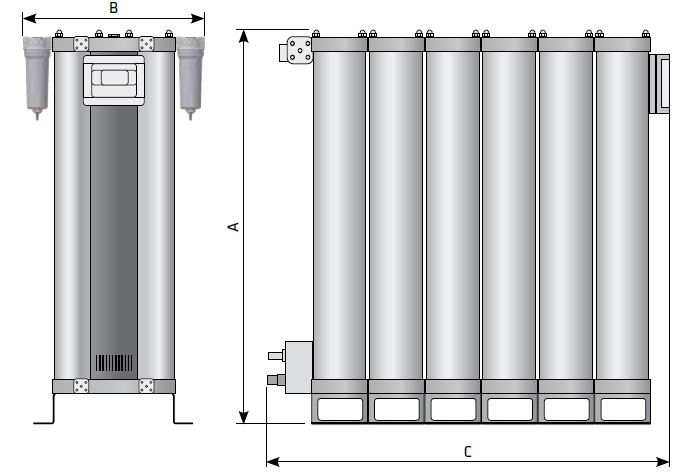

| Model | Przyłącze | Przepływ nominalny [Nm3/h] | Wymiary [mm] | Waga | |||
| Wlot | Wylot | A | B | C | [kg] | ||
| X-DRY 300 | G 2″ | 300 | 237 | 1515 | 674 | 686 | 350 |
| X-DRY 450 | G 2″ | 450 | 255,5 | 1515 | 674 | 886 | 520 |
| X-DRY 600 | G 2″ | 600 | 474 | 1515 | 674 | 1086 | 690 |
| X-DRY 750 | G 2″ | 750 | 592,5 | 1515 | 674 | 1286 | 860 |
| X-DRY 900 | G 2″ | 900 | 711 | 1515 | 674 | 1486 | 1030 |
| X-DRY1050 | G 2″ | 1050 | 829,5 | 1515 | 674 | 1686 | 1200 |
| CHARAKTERYSTYKA | |
| ZAKRES CIŚNIEŃ OPERACYJNYCH | 4-16 bar |
| ZAKRES TEMPERATUR PRACY | +1,5 °C to +60 °C |
| CIŚNIENIOWY PUNKT ROSY | -40 °C (-25 °C / -70 °C) |
| NAPIĘCIE, CZĘSTOTLIWOŚĆ | 230V, 50/60 Hz |
| POBÓR ENERGII | <60 W |
| KLASA OCHRONY | IP 65 |
| FILTRACJA NA WLOCIE* | 0,01 micr |
| FILTRACJA NA WYLOCIE | 1 micr |
| WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||||||||
| CIŚNIENIE OPERACYJNE (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 | 1,63 | 1,75 | 1,88 | 2 | 2,13 |
| WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA | ||||||||
| TEMPERATURA NA WLOCIE [°C] | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| WSPÓŁCZYNNIK KORYGUJĄCY | 1 | 1 | 1 | 0,97 | 0,87 | 0,8 | 0,64 | 0,51 |
| PUNKT ROSY | |||
| [°C] | -25 | -40 | -70 |
| CD | 1,1 | 1 | 0,7 |
