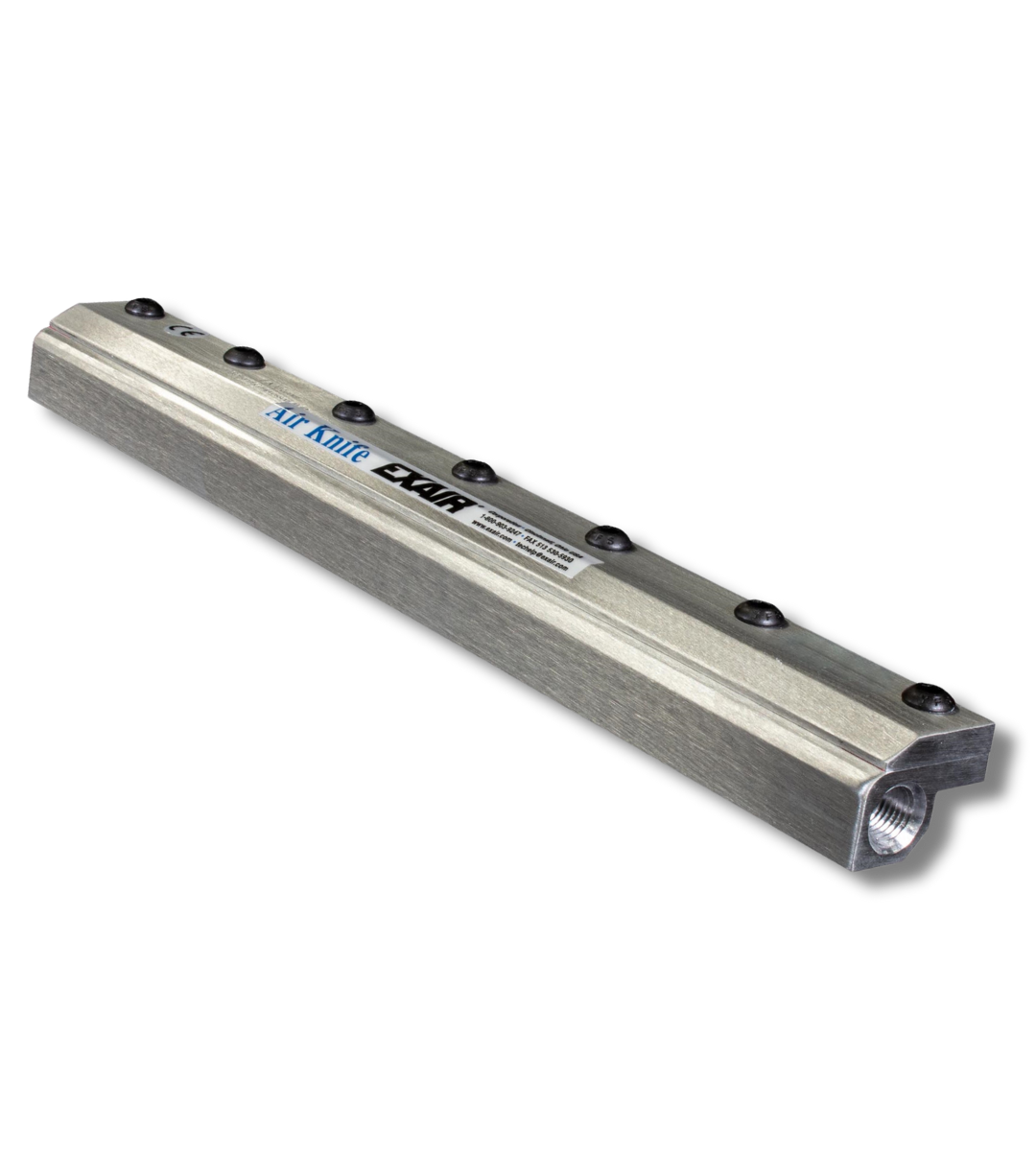

Noże powietrzne “Standard”
Noże powietrzne „Standard” EXAIR to przemysłowe listwy odmuchowe przeznaczone do skutecznego suszenia, czyszczenia, zdmuchiwania i chłodzenia części, arkuszy, wstęg oraz przenośników. Wykorzystują sprężone powietrze i efekt Coandy do zasysania powietrza z otoczenia, osiągając współczynnik amplifikacji przepływu 30:1.
Dzięki temu niewielka ilość sprężonego powietrza pozwala wytworzyć szeroki strumień powietrza o dużej prędkości. Konstrukcja noża pomaga ograniczyć zużycie sprężonego powietrza i poziom hałasu w porównaniu z tradycyjnymi rurami z otworami i innymi otwartymi układami przedmuchu.
Noże powietrzne Standard dostępne są w wykonaniu z aluminium lub stali nierdzewnej 303, w standardowych długościach strumienia powietrza od 76 do 1219 mm.
- Opis produktu
Nóż powietrzny „Standard” od EXAIR jest rozwiązaniem przeznaczonym do przemysłowych aplikacji wymagających równomiernego odmuchu na większej szerokości. Może być wykorzystywany m.in. do usuwania wody po myciu, zdmuchiwania pyłu i zanieczyszczeń, chłodzenia elementów, czyszczenia przenośników oraz suszenia przemieszczających się wstęg i arkuszy.
W przeciwieństwie do prostych rur perforowanych lub szeregu otwartych dysz nóż powietrzny wykorzystuje efekt Coandy. Strumień sprężonego powietrza wypływający przez wąską szczelinę przylega do odpowiednio ukształtowanego profilu i zasysa dużą ilość powietrza znajdującego się w otoczeniu urządzenia.
W rezultacie powstaje silny strumień odmuchowy o wysokiej prędkości i znacznie większej objętości niż ilość sprężonego powietrza dostarczana do urządzenia. Dla noża powietrznego Standard współczynnik amplifikacji wynosi 30:1.
Takie rozwiązanie pozwala efektywniej wykorzystać sprężone powietrze. Przy zastępowaniu nieefektywnych, wykonywanych we własnym zakresie układów odmuchowych producent wskazuje możliwość ograniczenia zużycia sprężonego powietrza o 40-90%, zależnie od aplikacji i dotychczas stosowanego rozwiązania.
Jednocześnie konstrukcja noża ogranicza gwałtowne turbulencje powstające przy swobodnym wypływie sprężonego powietrza. Pozwala to zmniejszyć poziom hałasu nawet o 10 dBA w stosunku do tradycyjnych metod odmuchu.
Nóż powietrzny Standard nie posiada części ruchomych. Jest kompaktowy, wytrzymały i łatwy do zabudowy w maszynach oraz istniejących liniach produkcyjnych. Siłę odmuchu i przepływ można dopasować do procesu poprzez regulację ciśnienia zasilania oraz zastosowanie odpowiednich podkładek regulacyjnych.
Parametry noża pneumatycznego "Standard"
| Ciśnienie powietrza | Zużycie sprężonego powietrza na 25mm noża | Prędkość przy 152mm od celu | Poziom hałasu | Siła odmuchu na 25mm noża przy 152mm od celu |
| bar | l/min | m/s | dBA | gram |
| 1.4 | 37 | 20,3 | 65 | 13 |
| 2.8 | 57 | 29,5 | 74 | 31 |
| 4.1 | 76 | 43,2 | 80 | 57 |
| 5.5 | 96 | 55,9 | 83 | 77 |
| 6.9 | 116 | 66,0 | 86 | 94 |
Zastosowania noży powietrznych
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Jak działa nóż powietrzny "Standard"
Sprężone powietrze wpływa przez wlot do wewnętrznej komory noża powietrznego (1). Następnie przechodzi przez bardzo wąską szczelinę rozciągającą się wzdłuż całej długości roboczej urządzenia (2).
Po opuszczeniu szczeliny strumień:
- przylega do profilu Coandy (3),
- zostaje skierowany pod kątem około 90° względem szczeliny wylotowej,
- wytwarza obszar obniżonego ciśnienia,
- zasysa powietrze z otoczenia i wprowadza je do głównego strumienia (4).
W odległości około 152 mm od noża współczynnik amplifikacji przepływu wynosi 30:1. Oznacza to, że energia sprężonego powietrza wykorzystywana jest do wprawienia w ruch znacznie większej ilości powietrza znajdującego się bezpośrednio w otoczeniu urządzenia.
Najważniejsze zalety noży powietrznych Standard
- współczynnik amplifikacji powietrza 30:1,
- ograniczenie zużycia sprężonego powietrza w porównaniu z nieefektywnymi układami odmuchowymi,
- redukcja hałasu nawet o 10 dBA,
- szeroki i silny strumień powietrza,
- brak części ruchomych,
- prosta i trwała konstrukcja,
- możliwość regulacji siły i przepływu,
- wloty sprężonego powietrza na obu końcach noża,
- wykonanie z aluminium lub stali nierdzewnej 303,
- standardowe długości strumienia powietrza do 1219 mm,
- możliwość wykonania noży o długościach specjalnych,
- możliwość łączenia wielu noży w większe systemy odmuchowe,
- kompaktowa konstrukcja ułatwiająca montaż w maszynach i liniach produkcyjnych.
Specyfikacje noży powietrznych Standard
| Długość strumienia powietrza | Zużycie sprężonego powietrza (5,5 bar) w l/min | Aluminium | Stal nierdzewna 303 |
| 3″ (76mm) | 288 | 2003 | 2003SS |
| 6″ (152mm) | 576 | 2006 | 2006SS |
| 9″ (229mm) | 864 | 2009 | 2009SS |
| 12″ (305mm) | 1152 | 2012 | 2012SS |
| 18″ (457mm) | 1728 | 2018 | 2018SS |
| 24″ (610mm) | 2304 | 2024 | 2024SS |
| 30″ (762mm) | 2880 | 2030 | 2030SS |
| 36″ (914mm) | 3456 | 2036 | 2036SS |
| 42″ (1067mm) | 4032 | 2042 | 2042SS |
| 48″ (1219mm) | 4608 | 2048 | 2048SS |

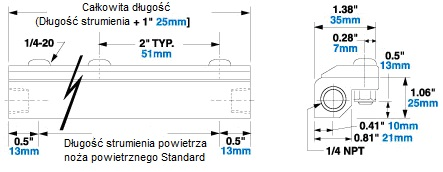

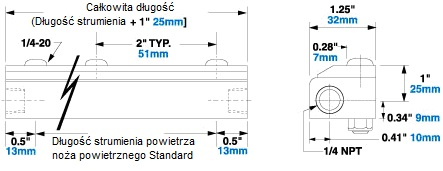

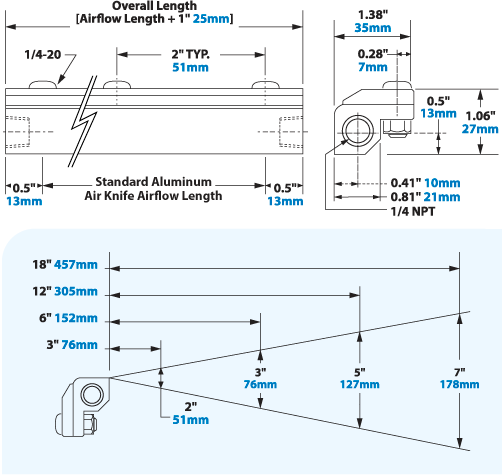

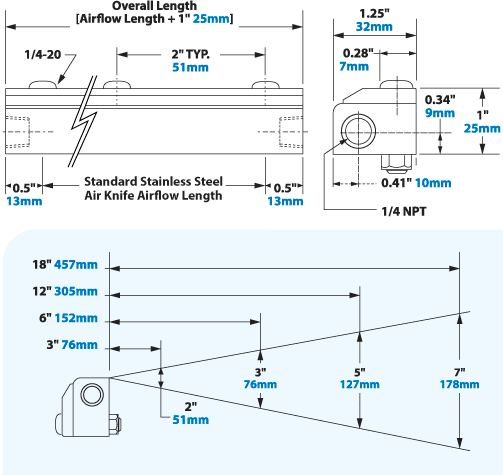

Wymiary noży pneumatycznych "Standard"
Całkowita długość noża powietrznego Standard jest o 1″ (25 mm) większa od nominalnej długości strumienia powietrza. Wynika to z konstrukcji urządzenia i umieszczenia przyłączy sprężonego powietrza na obu końcach.
Przy projektowaniu zabudowy należy więc uwzględnić zarówno wymaganą szerokość odmuchu, jak i dodatkową przestrzeń potrzebną na sam nóż, przyłącza pneumatyczne oraz przewody zasilające.
Do pobrania
Najczęściej zadawane pytania
Nóż powietrzny to urządzenie pneumatyczne wytwarzające szeroki strumień powietrza przeznaczony m.in. do suszenia, czyszczenia, zdmuchiwania i chłodzenia powierzchni. Nóż Standard EXAIR wykorzystuje efekt Coandy i zasysa dodatkowe powietrze z otoczenia.
Współczynnik amplifikacji powietrza wynosi 30:1. Oznacza to wykorzystanie strumienia sprężonego powietrza do zasysania dużej ilości powietrza znajdującego się w otoczeniu noża.
Zużycie zależy od długości noża oraz ciśnienia zasilania. Przy ciśnieniu 5,5 bar zużycie wynosi około 96 l/min na każde 25 mm długości roboczej noża.
Najczęstsze zastosowania to suszenie części po myciu, czyszczenie przenośników, zdmuchiwanie cieczy i zanieczyszczeń, chłodzenie elementów, czyszczenie wstęg i arkuszy oraz przygotowanie powierzchni przed kolejnymi etapami produkcji.
Standardowe długości strumienia powietrza wynoszą od 76 do 1219 mm. Dostępne są również długości specjalne, a kilka noży może zostać wykorzystanych do stworzenia większego systemu odmuchowego.
Dostępne są modele wykonane z aluminium oraz stali nierdzewnej 303. Materiał należy dobrać do warunków panujących w miejscu pracy urządzenia.
Tak. Siłę oraz przepływ powietrza można regulować poprzez zmianę ciśnienia zasilania i dobór podkładek regulujących szerokość szczeliny powietrznej.
Konstrukcja nie posiada części ruchomych, dlatego zakres czynności obsługowych jest niewielki. Dla prawidłowej pracy istotne jest jednak dostarczanie odpowiedniej ilości czystego sprężonego powietrza.

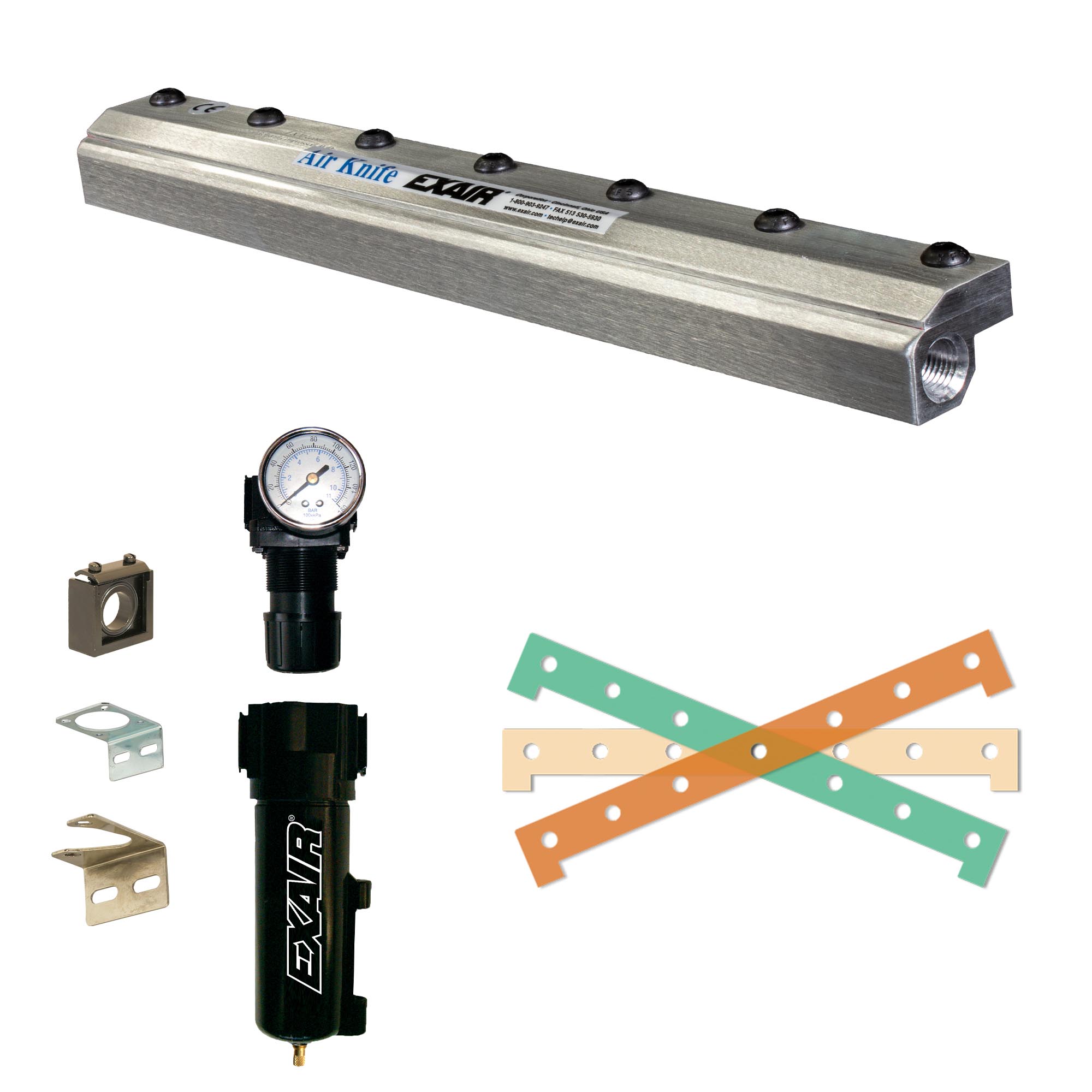

Akcesoria do produktu
