Przepływomierz cyfrowy sprężonego powietrza

Nasza oferta mierników sprężonego powietrza obejmuje modele odpowiednie dla rur o rozmiarach od 1/2″ do 4″. Skalibrowany zakres przepływu od 2 do 3398 m3/h. Maksymalne ciśnienie sprężonego powietrza wynosi 14 bar.

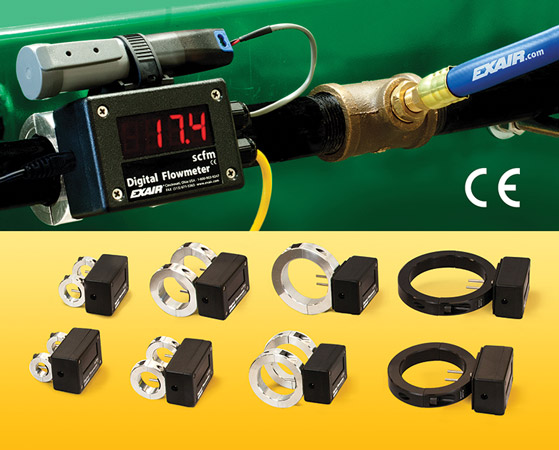

Cyfrowy miernik sprężonego powietrza firmy EXAIR jest łatwym sposobem na monitorowanie zużycia i strat sprężonego powietrza. Wyświetlacz cyfrowy pokazuje dokładną ilość zużywanego sprężonego powietrza. Pomaga zidentyfikować kosztowne nieszczelności lub mało wydajne urządzenia pneumatyczne, umożliwiając tym samym zaoszczędzenie dużych pieniędzy każdego roku przez wyeliminowanie strat sprężonego powietrza. Wiele firm instaluje przepływomierze cyfrowe na każdym głównym odgałęzieniu swojej instalacji rozdziału sprężonego powietrza w celu ciągłego monitorowania i ograniczania zużycia sprężonego powietrza.

  • Łatwy montaż
  • Dostępny zdalny wyświetlacz sumujący i rejestrator danych
  • Brak części ruchomych
  • Wyczuwa małe przepływy
  • Nie jest wymagana kalibracja ani ustawienia

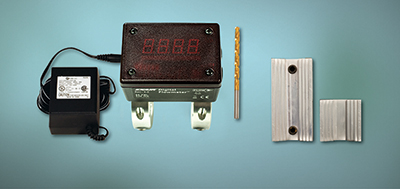

  • W zestawie wszystkie elementy potrzebne do instalacji
  • Dostępne modele do rur stalowych typoszeregu Sch 40 w rozmiarze 1/2″ do 4″
  • Dostępne modele do rur stalowych w rozmiarze 1/2″ do 6″
  • Dostępne modele do rur miedzianych w rozmiarze 3/4″ do 4″

Każdy z modeli dostępny jest w konfiguracji z zestawem do wiercenia (np 9090-M3), rejestratorem danych (np 9090-DAT) oraz z zestawem do wiercenia i rejestratorem danych (np 9090-M3-DAT)

MODEL Rozmiar rury Zakres (m3/h) Grubość ścianki rury (mm)
9090 1/2” 2 – 153 2.769
9091 3/4” 2 – 204 2.870
9092 1” 2 – 272 3.378
9093 1-1/4″ 3,6 – 252
9094 1-1/2” 3 – 340 3.683
9095 2” 7 – 680 3.912
9096 2-1/2” 8 – 850 5.156
9097 3” 20 – 2039 5.486
9098 4” 34 – 3398
9099 5″ 34,2 – 4248
90100 6″ 85,2 – 8496
90101 8″ 169,8 – 10194
Rura miedziana:

MODEL

Rozmiar rury

Zakres (m3/h)

9091CU 3/4” 2 – 204
9092CU 1” 2 – 272
9093CU 1-1/4” 3,6 – 252
9094CU 1-1/2” 3 – 342
9095CU 2” 4,8 – 594
9096CU 2-1/2” 8,4 – 846
9097CU 3” 12 – 1188
9098CU 4” 25,2 – 2544
Rura nominalna:
MODEL Rozmiar rury Zakres (m3/h)
91025 25 mm 2 – 254
91040 40 mm 3,6 – 342
91050 50 mm 4,8 – 594
91063 63 mm 8,4 – 846
91076 76 mm 12 – 1188
91101 101 mm 25,2 – 2544

Miernik cyfrowy posiada wyświetlacz LED, który bezpośrednio wskazuje wielkość przepływu powietrza (w m3/h) przez rurę. Inne przepływomierze do uzyskania dokładnego pomiaru wymagają pomnożenia odczytu przez określony współczynnik konwersji. Dostępne modele do rur stalowych typoszeregu Sch 40 (rury grubościenne) w rozmiarze 1/2″ do 4″. Każdy przepływomierz cyfrowy jest kalibrowany do rozmiaru konkretnego przewodu rurowego, na którym jest montowany.



Przepływomierz cyfrowy przeznaczony jest do stałego lub tymczasowego montażu na rurze. Od użytkownika wymaga się wywiercenia jednego lub dwóch małych otworów w rurze przy użyciu dołączonego wiertła i prowadnicy do wiercenia. W wywiercone otwory wkładane są dwie sondy pomiarowe przepływu. Przyrząd uszczelnia rurę po dokręceniu dwóch obejm. Nie jest konieczne żadne cięcie, spawanie, regulacje czy kalibracje. Jeżeli przyrząd należy zdemontować, dostępne są płytki uszczelniające.

DOKŁADNOŚĆ 5 % odczytów, plus 1 % pełnej skali dla temperatury powietrza pomiędzy 4o a 49o C
CIŚNIENIE OPERACYJNE 2-9,5 bar dla najlepszej dokładności, 14 bar max.
NAPIĘCIE 250mA w 24 VCD / zawiera adapter 100-240 VAC
MATERIAŁ PIERŚCIENI Aluminium
WYŚWIETLACZ Czterocyfrowy, LED
CERTYFIKATY CE

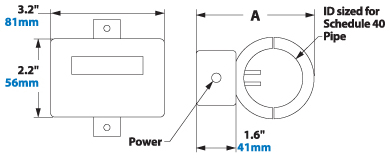

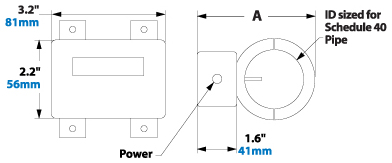

SERIA ROZMIAR RURY A
9090 1/2″ 3.00 76
9091 3/4″ 3.25 83
9092 1″ 3.63 92
9094 1-1/2″ 4.38 111
9095 2″ 4.88 124
9096 2-1/2″ 5.75 146
9097 3″ 6.38 162
9098 4″ 7.38 187

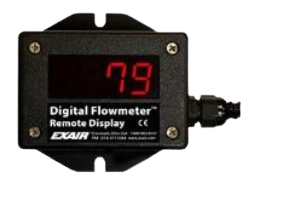

Zdalny wyświetlacz sumujący do przepływomierza cyfrowego ułatwia monitorowanie zużycia sprężonego powietrza z dogodnej lokalizacji. Po naciśnięciu przycisku, wyświetlacz pokazuje bieżące zużycie powietrza, zużycie w ciągu ostatnich 24 godzin oraz całkowite sumaryczne zużycie. Regularne monitorowanie zużycia sprężonego powietrza przez maszynę, proces lub sekcję pozwala na zaoszczędzenie dużych pieniędzy w ciągu roku w związku ze stratami sprężonego powietrza przez zidentyfikowanie kosztownych nieszczelności lub niewydajnych produktów pneumatycznych.

Przepływomierz cyfrowy (sprzedawany oddzielnie) posiada czterocyfrowy wyświetlacz LED, który wskazuje bezpośrednio SCFM (standardowe stopy sześcienne na minutę) przepływu powietrza przez rurę, do której jest on zamontowany. Zdalny wyświetlacz sumujący pokazuje pomiar przepływu, codzienne i sumaryczne zużycie i jest często używany jeżeli przepływomierz cyfrowy znajduje się w zasłoniętym i trudnym do odczytu miejscu. Dokładność wyświetlanego pomiaru mieści się w zakresie 5% odczytu jeżeli temperatura powietrza wynosi 4 to 49ºC, a ciśnienie powietrza mieści się w zakresie 30 do 140 psig. Żadne regulacje czy kalibracje nie są nigdy wymagane. Zdalny wyświetlacz sumujący jest zgodny z CE i normą RoHS.

https://www.pneuma.pl/wp-content/uploads/2019/05/5-300x200.jpg

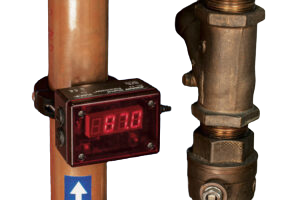

 Wbudowany czujnik ciśnienia monitoruje ciśnienie sprężonego powietrza . Czujnik ciśnienia jest zamontowany pomiędzy dwoma sondami. Sygnał ciśnienia jest dostarczany dzięki drugiemu wyjściu miliamperowemu. Wyświetlacz można ustawić tak, aby pokazywał ciśnienie bądź przepływ. Czujnik ciśnienia jest dostępny także w wariancie bezprzewodowym miernika przepływu powietrza. Wyjście impulsowe jest zastąpione wyjściem transmisyjnym z funkcją alarmu (alarm uruchamia się gdy ciśnienie spadnie poniżej 3,44 bar). Czujnik ciśnienia jest dostępny dla przepływomierzy do rur o średnicy 2” (50mm) lub większych.

W celu zamówienia miernika przepływu sprężonego powietrza z dodatkową funkcją pomiaru ciśnienia należy dodać literkę „P” do numeru katalogowego (mierniki przepływu o rozmiarze powyżej 2 ”).

https://www.pneuma.pl/wp-content/uploads/2019/05/PSDFM_600sq-300x200.jpg

Opcja Hot Tap pozwala na na montaż przepływomierza na rurociągu pod ciśnieniem. Eliminuje potrzebę usuwania ciśnienia z rurociągu na potrzeby instalacji przepływomierza. Zestaw zawiera dwa zawory, przez które przechodzą sondy oraz tłumik, który zbiera wióry pochodzące z procesu wiercenia. Zestaw jest dostępny dla przepływomierzy do rur od 2″ i większych.

https://www.pneuma.pl/wp-content/uploads/2019/05/Przechwytywanie-300x200.jpg

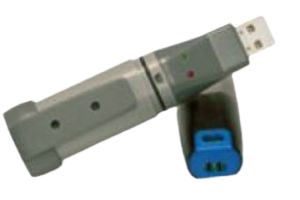

Rejestrator danych USB można podłączyć bezpośrednio do przepływomierza cyfrowego i obsługiwać w prosty sposób. Pobierz oprogramowanie do skonfigurowania rejestratora danych, aby rejestrować wielkość przepływu z częstotliwością raz na sekundę (dane z około dziewięciu godzin) do raz co 12 godzin (ponad 2 lata!).

Po odłączeniu rejestratora danych od przepływomierza cyfrowego, a następnie podłączeniu do komputera, dane można przeglądać w oprogramowaniu lub eksportować bezpośrednio do arkusza kalkulacyjnego Microsoft Excel®. Rejestrator danych jest dostępny jako zainstalowany do przepływomierza cyfrowego.

https://www.pneuma.pl/wp-content/uploads/2019/05/6-300x200.jpg
