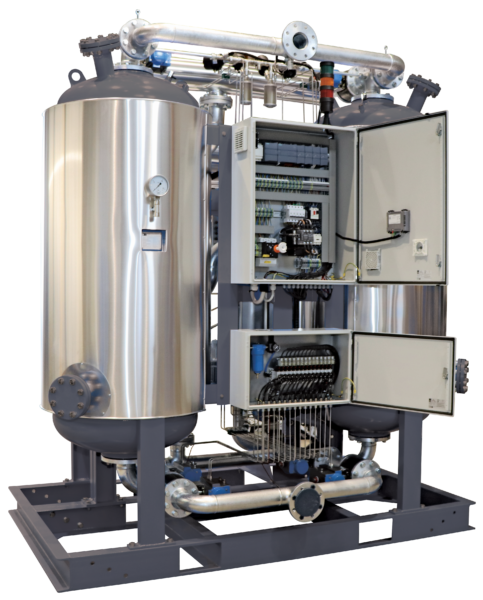

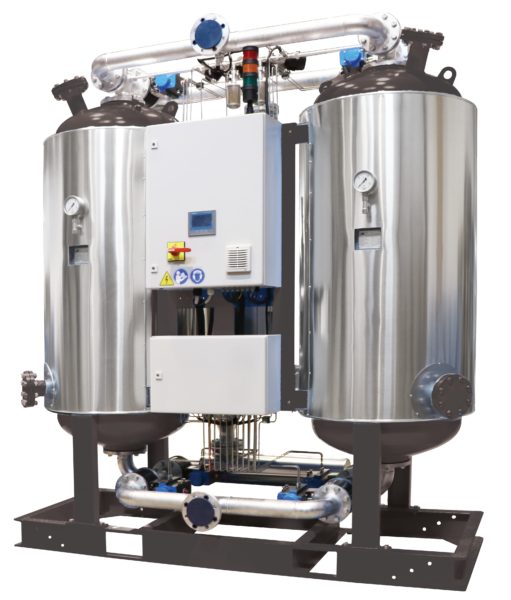

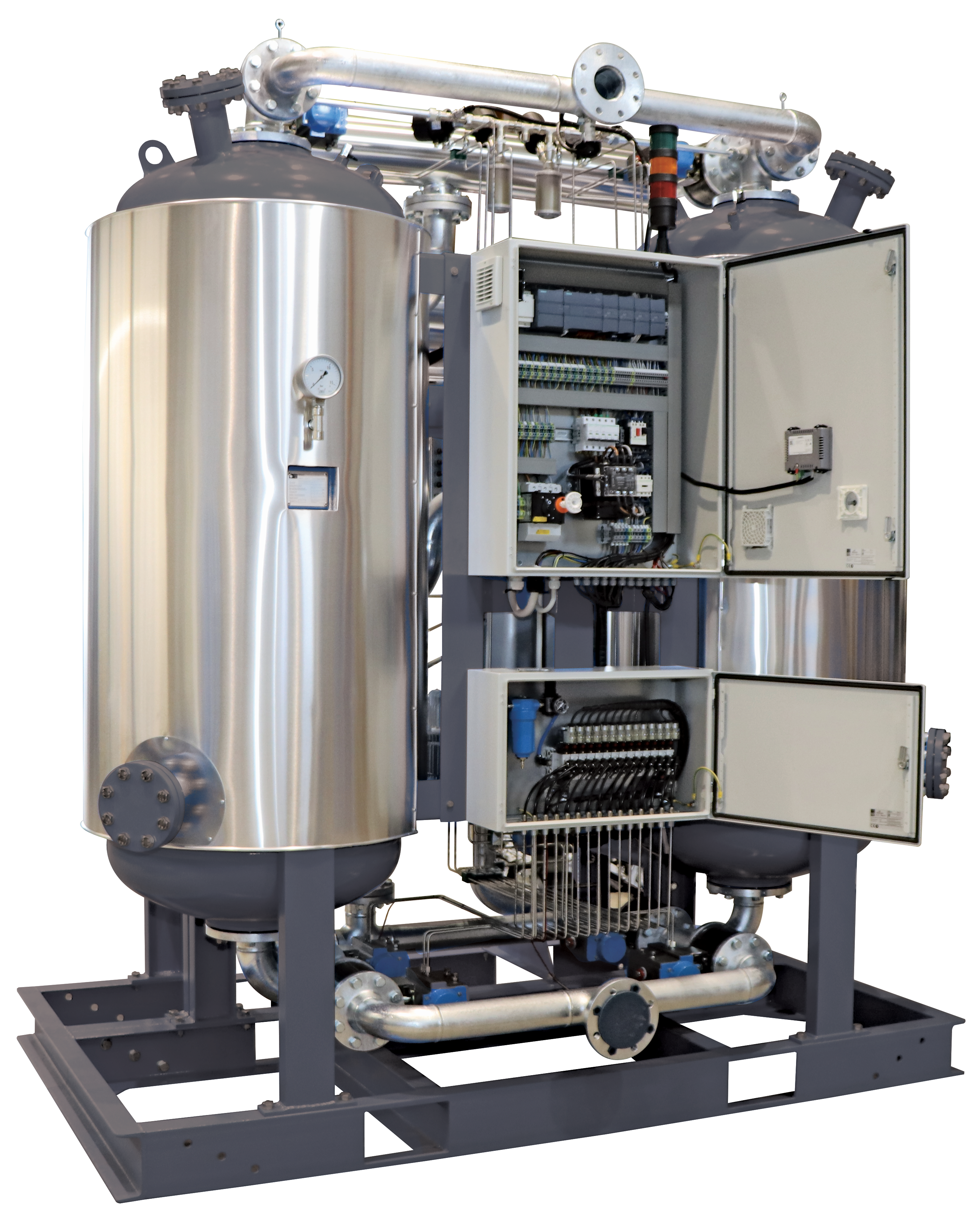

Osuszacze adsorpcyjne R-DRY BVL

Osuszacze adsorpcyjne regenerowane na gorąco w próżni w obiegu zamkniętym odpowiednie do ciśnienia wlotowego do 11  bar i przepływu do  20 200 m3/h.

Osuszacze adsorpcyjne serii R-DRY BVL 400-10000 przeznaczone są do odseparowania wilgoci ze sprężonego powietrza jednocześnie obniżając ciśnieniowy punkt rosy.  Osuszacz składa się z dwóch kolumn, które działają naprzemiennie. Adsorpcja odbywa się pod ciśnieniem w pierwszej kolumnie, podczas gdy w drugiej kolumnie zachodzi proces regeneracji sorbentu. Dzięki chłodzeniu w obiegu zamkniętym  osuszacz typu BVL jest odpowiedni do zastosowań w których wymagany jest niski punkt rosy w cieplejszych i bardziej wilgotnych warunkach otoczenia.  Ze względu na chłodzenie powietrzem schładzanym wodą w obiegu zamkniętym osuszacze BVL nie zużywają do pracy żadnego sprężonego powietrza.

  • ciśnienie operacyjne: 4-11 bar
  • zakres temperatur na wlocie: 1,5-42,5 oC
  • zakres temperatur otoczenia podczas pracy: 1,5-50 oC
  • ciśnieniowy punkt rosy: -40 °C
  • zakres przepływów: 390 do 22200 Nm3/h
  • średnie zużycie sprężonego powietrza: 0%

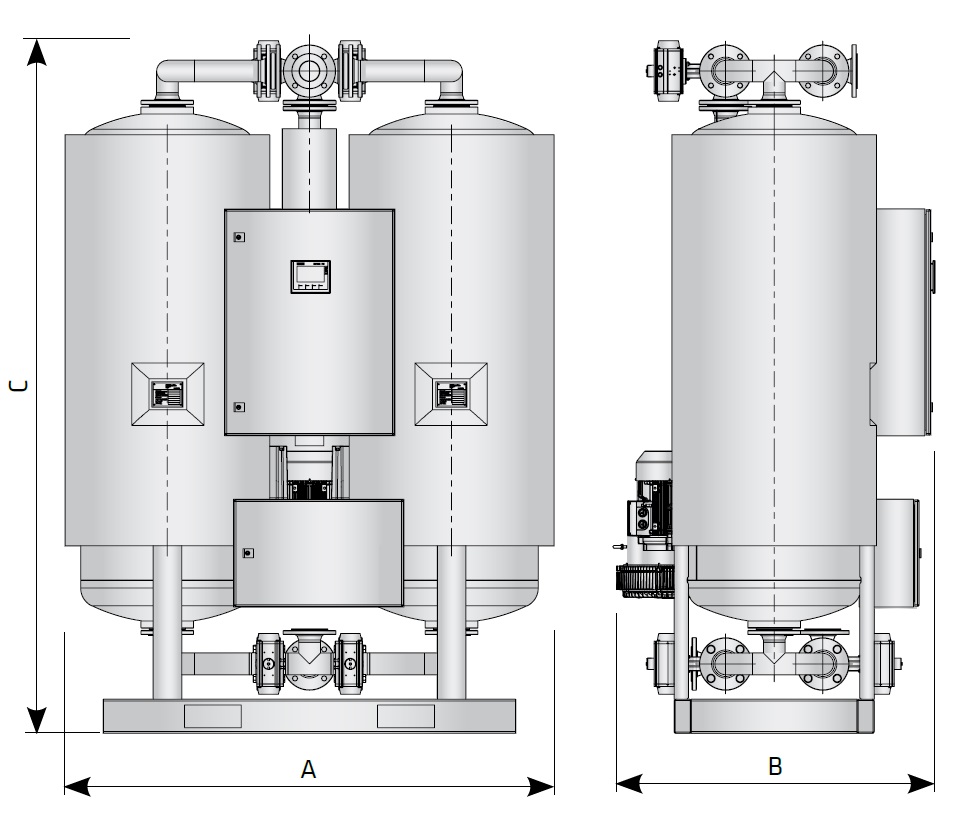

Model Przyłącze Przepływ nominalny [Nm3/h] Wymiary [mm] Moc dmuchawy Moc grzałki Waga Element filtracyjny
Wlot A B C kW kW kg
R-DRY 400 BVL DN50 390 1200 850 2250 1,3 3,5 1000 AF 0476
R-DRY 600 BVL DN50 590 1500 900 2350 1,6 5,5 1400 AF 0706
R-DRY 780 BVL DN50 780 1750 1000 2450 1,6 7 1800 AF 0706
R-DRY 1000 BVL DN50 930 1750 1250 2450 1,6 8 1900 AF 0946
R-DRY 1200 BVL DN80 1150 1900 1100 2450 1,6 10 2200 AF 1506
R-DRY 1600 BVL DN80 1600 1900 1350 2500 4 14 2600 AF 1756
R-DRY 2000 BVL DN100 1950 220 1150 2600 4 17 3400 AF 2006
R-DRY 2500 BVL DN100 2530 2350 1150 2750 7,5 22 3800 AF 2406
R-DRY 3000 BVL DN100 2990 2500 1150 2750 8,5 26 4000 BF 300
R-DRY 3600 BVL DN100 3680 2800 1350 2850 8,5 32 4800 BF 450
R-DRY 4100 BVL DN125 4100 3000 1350 2850 8,5 35 5100 BF 450
R-DRY 5000 BVL DN125 4990 3200 1450 2950 15 45 5900 BF 600
R-DRY 6500 BVL DN150 6550 3520 1750 3050 15 56 7200 BF 900
R-DRY 7700 BVL DN150 7700 3700 2000 3100 15 70 7900 BF 900
R-DRY 10000 BVL DN200 10250 4300 200 3550 22 95 1200 BF 1200
R-DRY 12000 BVL DN200 11700 4400 2500 3550 14200 BF 1200
R-DRY 14000 BVL DN200 14800 4800 2600 3650 16800 BF 1500
R-DRY 16000 BVL DN250 16000 5000 3200 3650 18500 BF 1800
R-DRY 18000 BVL DN250 18200 5200 3500 4200 20000 BF 1800
R-DRY 20000 BVL DN250 20200 6000 3500 4350 23000 BF 2500



CHARAKTERYSTYKA
ZAKRES CIŚNIEŃ OPERACYJNYCH 4-11 bar
ZAKRES TEMPERATUR PRACY +1,5 °C to +50 °C
CIŚNIENIOWY PUNKT ROSY -40 °C
NAPIĘCIE, CZĘSTOTLIWOŚĆ 230V, 50/60 Hz
KLASA OCHRONY IP 54
FILTRACJA NA WLOCIE 0,01 micr
FILTRACJA NA WYLOCIE 1 micr






WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
CIŚNIENIE OPERACYJNE (bar) 4 5 6 7 8 9 10 11
WSPÓŁCZYNNIK KORYGUJĄCY 0,63 0,75 0,88 1 1,13 1,25 1,38 1,5



WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA
TEMPERATURA NA WLOCIE [°C] 25 30 35 40 42,5
WSPÓŁCZYNNIK KORYGUJĄCY 1 1 1 0,7 0,52
