Osuszacze ziębnicze sprężonego powietrza seria FCT

Osuszacze FCT

Osuszacze ziębnicze FCT to energooszczędne i ekologiczne rozwiązania dla przemysłu. Wykorzystują nowoczesny czynnik chłodniczy R513A o niskim współczynniku GWP. Urządzenia gwarantują stały punkt rosy +3°C nawet przy zmiennych warunkach pracy. Idealne do wymagających aplikacji przemysłowych.

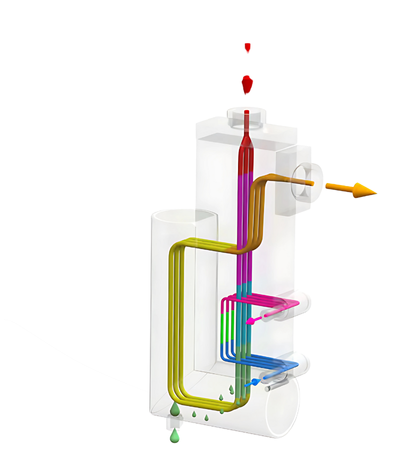

Osuszacze ziębnicze FCT to nowoczesna seria urządzeń przemysłowych, stworzona z myślą o maksymalnej efektywności energetycznej i minimalnym wpływie na środowisko. Wykorzystują ekologiczny czynnik chłodniczy R513A (GWP = 631), zgodny z aktualnymi przepisami UE i międzynarodowymi normami. Dzięki innowacyjnemu wymiennikowi ALU-DRY i zaworowi obejściowemu gorącego gazu, urządzenia zapewniają niski spadek ciśnienia i stały punkt rosy na poziomie +3°C, nawet przy dużych wahaniach obciążenia. Modele od FCT180 wzwyż wyposażone są w elektroniczny, bezstratny system odprowadzania kondensatu. Osuszacze FCT są gotowe do integracji z systemami zarządzania INDUSTRY 4.0 dzięki interfejsowi RS485. Dostępna jest również wersja chłodzona wodą (od modelu FCT55). Seria FCT to niezawodność, łatwa konserwacja i pełna zgodność z nowoczesnymi standardami przemysłowymi.

Osuszacze FCT - zastosowania

Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

Uzdatnianie i filtracja

Dane techniczne
Zakres przepływu powietrza	od 21 do 8 830 m³/h
Czynnik chłodniczy	R513A (GWP = 631, ODP = 0, niepalny – klasa A1)
Nominalne ciśnienie robocze	16 bar
Punkt rosy	+3 °C
Temp. wejściowa powietrza	maks. +70 °C
Temp. otoczenia	maks. +50 °C
Sterowanie elektroniczne	DMC34 (modele do FCT160) lub DMC24 (od FCT180), RS485 Modbus

Dane techniczne

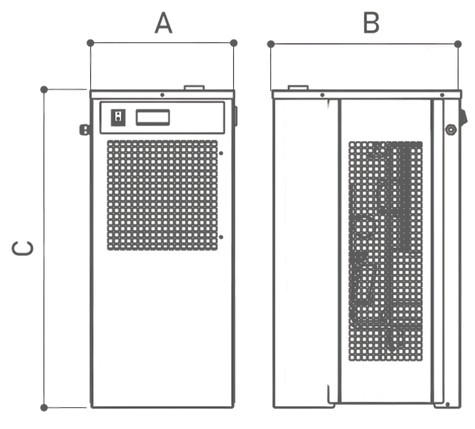

MODEL	PRZEPŁYW	ZASILANIE	WYMIARY (mm)			PRZYŁĄCZE
MODEL	m³/h	Ph / V / Hz	A	B	C	PRZYŁĄCZE
FCT 3	21	1/230/50-60	360	475	520	1/2″
FCT 5	33	1/230/50-60	360	475	520	1/2″
FCT 8	51	1/230/50-60	360	475	520	1/2″
FCT 12	72	1/230/50-60	360	475	520	1/2″
FCT 18	108	1/230/50-60	345	445	755	1″
FCT 23	138	1/230/50	345	445	755	1″
FCT 30	186	1/230/50	475	735	790	1 1/4″
FCT 40	240	1/230/50	475	735	790	1 1/4″
FCT 55	330	1/230/50	475	735	790	1 1/2″
FCT 60	372	1/230/50	475	735	790	1 1/2″
FCT 80	486	1/230/50	540	780	935	2″
FCT 100	630	1/230/50	540	780	935	2″
FCT 120	750	1/230/50	580	795	965	2 1/2″
FCT 140	870	1/230/50	580	795	965	2 1/2″
FCT 160	960	1/230/50	580	795	965	2 1/2″
FCT 180	1080	3/400/50	790	1000	1465	DN 80-PN 16
FCT 210	1260	3/400/50	790	1000	1465	DN 80-PN 16
FCT 250	1500	3/400/50	790	1000	1465	DN 80-PN 16
FCT 300	1800	3/400/50	790	1000	1465	DN 80-PN 16
FCT 360	2208	3/400/50	790	1000	1465	DN 80-PN 16
FCT 400	2400	3/400/50	1135	1205	1750	DN 100-PN 16
FCT 500	3000	3/400/50	1135	1205	1750	DN 100-PN 16
FCT 600	3600	3/400/50	1135	1205	1750	DN 100-PN 16
FCT 720	4416	3/400/50	1135	1205	1750	DN 100-PN 16
FCT 900	5400	3/400/50	1300	1750	1810	DN 150-PN 16
FCT 1100	6624	3/400/50	1300	1750	1810	DN 150-PN 16
FCT 1200	7200	3/400/50	1400	2200	1870	DN 200-PN 16
FCT 1500	8832	3/400/50	1400	2200	1870	DN 200-PN 16

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA NA WLOCIE
TEMPERATURA (°C)	≤25	30	35	40	45	50	55	60	65	70
0Współczynnik korygujący	1,2	1,12	1	0,83	0,69	0,59	0,5	0,44	0,39	0,37

WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA OTOCZENIA
TEMPERATURA (°C)	≤25	30	35	40	45
Współczynnik korygujący	1	0,96	0,90	0,82	0,72

WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
Ciśnienie operacyjne (bar)	4	5	6	7	8	10	12	14	16
Współczynnik korygujący	0,77	0,86	0,93	1	1,05	1,14	1,21	1,27	1,33

WSPÓŁCZYNNIKI KORYGUJĄCE – PUNKT ROSY
TEMPERATURA (°C)	3	5	7	10
Współczynnik korygujący	1.00	1.09	1.19	1.37
