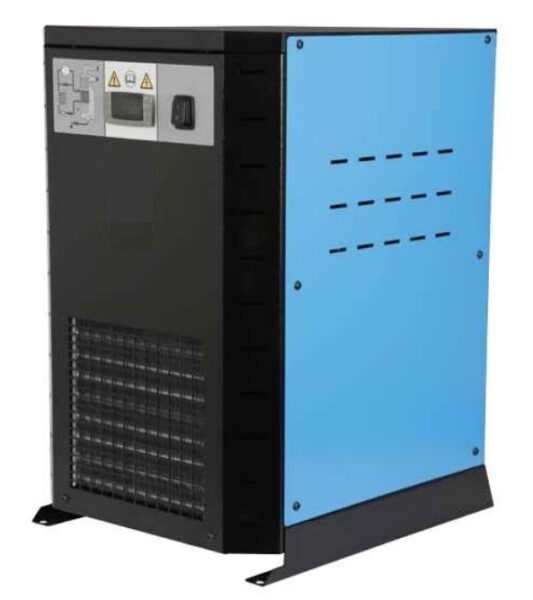

Osuszacze RDHP

Osuszacze chłodnicze RDHP służą do efektywnej separacji wody ze sprężonego powietrza przy wysokim ciśnieniu do 45 bar. W ten sposób następuje obniżenie ciśnienia punktu rosy do + 3 °C.

Osuszacze RDHP są przeznaczone do zastosowań wysokociśnieniowych. Dostarczają osuszone sprężone powietrze do 45 bar, przy ciśnieniowym punkcie rosy 3°C. Osuszanie odbywa się na zasadzie chłodzenia, które zachodzi się w wysoce wydajnym i ultra kompaktowym, 3-stopniowym wymienniku ciepła ze stali nierdzewnej.
Znakomita wydajność przy niskim spadku ciśnienia i stałym ciśnieniowym punkcie rosy jest standardem w tej serii. Solidność, prosty i ergonomiczny układ komponentów gwarantuje funkcjonalność i wydajność.

  • ciśnienie operacyjne: max. 45 bar
  • maks. temperatura na wlocie: 55 oC
  • ciśnieniowy punkt rosy: 3°C
  • pobór energii: 135-9000 W
  • zakres przepływów: 20-4750 Nm3/h
  • czynnik chłodniczy: R134a
  • typ chłodzenia: chłodzenie powietrzem
Model Przepływ Zasilanie Wymiary [mm] Waga  Przyłącze
m3/h Ph/V/Hz W L H kg
RDHP 20 20





1/230/50

325 485 499 24 G 3/8” BSP-F
RDHP 35 35 325 485 499 24 G 3/8” BSP-F
RDHP 50 50 325 485 499 25 G 3/8” BSP-F
RDHP 75 75









1/230/50 -230/60

325 485 499 26 G 3/8” BSP-F
RDHP 100 100 325 485 499 31 G 3/8” BSP-F
RDHP 140 140 356 552 684 44 G 1/2’’ BSP-F
RDHP 180 180 356 552 684 49 G 1/2’’ BSP-F
RDHP 235 235 356 552 684 53 G 1/2’’ BSP-F
RDHP 300 300



230-50

356 552 684 62 G 3/4’’ BSP-F
RDHP 380 380 356 552 684 65 G 3/4’’ BSP-F
RDHP 480 480





1/230/50 -230/60

495 589 827 88 G 1’’ BSP-F
RDHP 600 600 495 589 827 91 G 1’’ BSP-F
RDHP 750 750 495 589 827 105 G 1’’ BSP-F
RDHP 950 950 495 589 827 111 G 1’’ BSP-F
RDHP 1500 1500 3/400/50 662 856 1534 210 G 2″ BSP-F
RDHP 1900 1900 3/400/50 662 856 1534 275 G 2″ BSP-F
RDHP 2250 2250 3/400/50 662 856 1534 286 G 2″ BSP-F
RDHP 2850 2850 3/400/50 662 856 1534 320 DN80
RDHP 3800 3800 3/400/50 702 1010 2013 390 DN80
RDHP 4750 4750 3/400/50 702 1010 2013 410 DN80



WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE
Ciśnienie operacyjne (bar) 15 20 25 30 35 40 45
Współczynnik korygujący 0,57 0,7 0,8 0,88 0,94 1 1,05




WSPÓŁCZYNNIKI KORYGUJĄCE – PUNKT ROSY
Temperatura [°C] 3 5 7 10
Współczynnik korygujący 1 1,09 1,19 1,37



WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA NA WLOCIE
Temperatura [°C] ≤ 25 30 35 40 45 50 55
Współczynnik korygujący 1,2 1,12 1 0,83 0,69 0,59 0,5





WSPÓŁCZYNNIKI KORYGUJĄCE – TEMPERATURA OTOCZENIA
TEMPERATURA (°C) ≤25 30 35 40 45
Współczynnik korygujący 1 0,96 0,9 0,82 0,72
