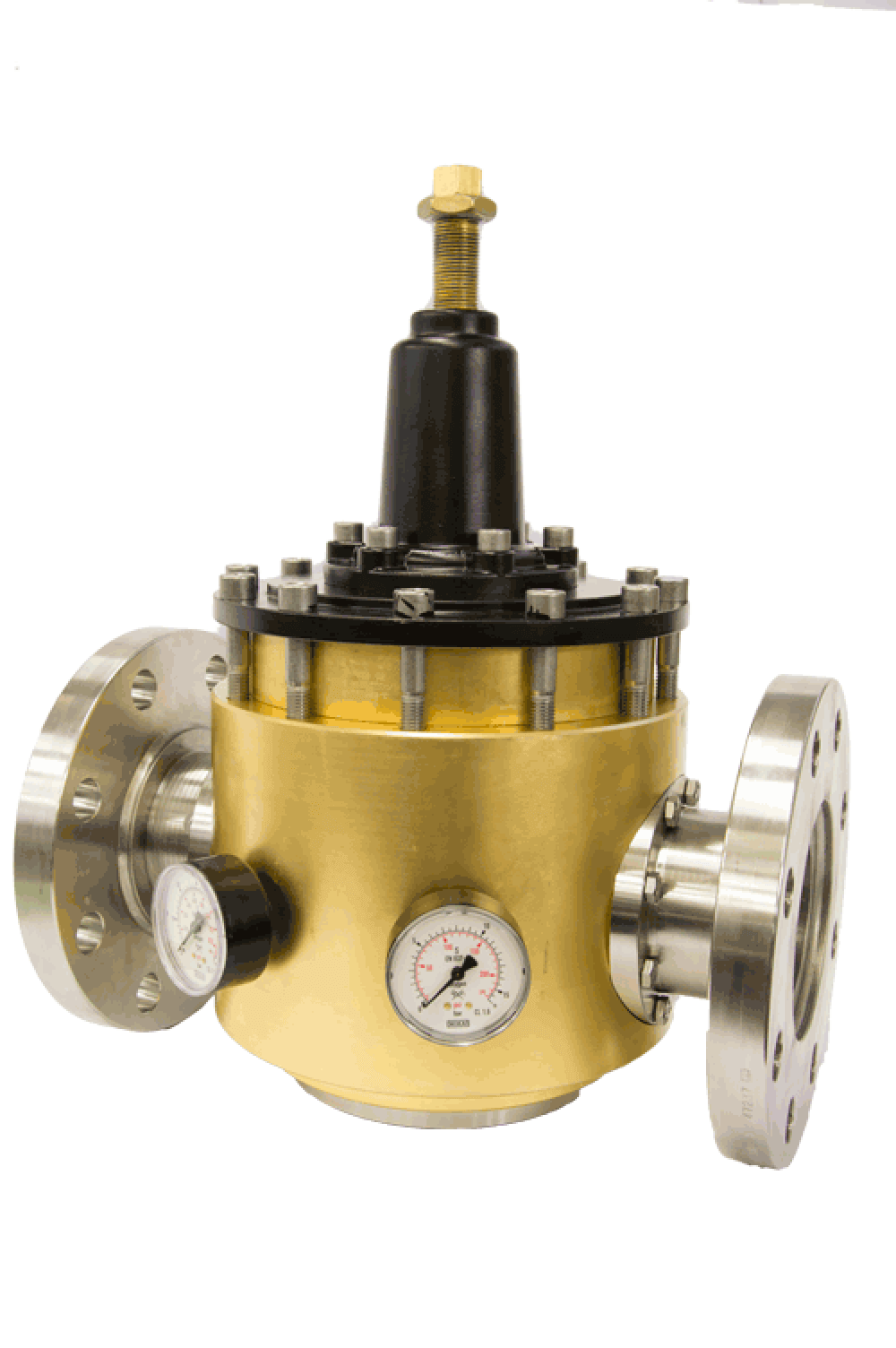

Reduktor wysokiego przepływu D56 – R126/DN100 – R126/DN80
Reduktor wysokiego przepływu D56 – R126/DN100 – R126/DN80 zapewnia precyzyjną regulację ciśnienia w systemach powietrza, gazów i cieczy. Wykonany z mosiądzu i stali nierdzewnej, sprawdzi się w wielu zastosowaniach.
- Opis produktu
Reduktor wysokiego przepływu D56 – R126/DN100 – R126/DN80 to solidne urządzenie do regulacji ciśnienia w systemach sprężonego powietrza, gazów i cieczy. Wykonany z trwałych materiałów, takich jak mosiądz i stal nierdzewna, zapewnia niezawodność i precyzję. Regulator ciśnienia wyposażony w kołnierzowe przyłącza EN lub ASME, wbudowane manometry oraz zrównoważony zawór główny, doskonale sprawdza się w wymagających warunkach przemysłowych.
Dostępna wersja EAC TP TC 032/2013 lub EAC-EX TP TC 012/2011 na rynek rosyjski.
Przyłącza manometru G 1/4″ , przepływ od lewej do prawej
|
Charakterystyka |
|
| Ciśnienie wlotowe | do 30 bar |
| Przyłącza kołnierzowe przykręcone do korpusu |
EN1092-01/01A/DN80/PN40 |
| Manometry wlotowe i wylotowe |
klasa dokładności 1.6 |
| Masa regulatora |
ok. 94 kg dla EN1092-01/01A/DN80/PN40 |
| Temperatura pracy |
od -20 °C do 60 °C |
| Klasa szczelności głównego zaworu |
VI |
| Współczynnik przepływu |
Kv= 70 Nm3/h |
| Klasa ochrony i dyrektywy |
IP25, 2014/68/EU PED |
| Współczynnik przepływu |
(CEI EN 60534-2) 0,07 m3/h |
Zastosowania reduktorów
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
- Części zamienne i akcesoria
Aby zapewnić długą żywotność i wydajność reduktorów wysokiego przepływu D56 – R126/DN100 – R126/DN80, oferujemy szeroki wybór części zamiennych, takich jak manometry, membrany czy o-ringi. Dostępne są także akcesoria dodatkowe, np. uchwyty montażowe czy wersje z funkcją usuwania nadciśnienia.
- Manometry
- Kompletny zestaw: wbudowane membrany, główny zawór, o-ringi
- Funkcja usuwania nadciśnienia (tylko dla sprężonego powietrza)
- Wersja sterowana: ciśnienie wylotowe jest kontrolowane przez ciśnienie sterujące
|
Materiał wykonania |
|
| Obudowa | mosiądz |
| Pokrętło | aluminium |
| Flansze | AISI 316L |
| Regulator sterujący | mosiądz (tylko dla ciśnienia wyjściowego 1,5 – 15 bar) |
| Części wewnętrzne | mosiądz |
| Sprężyna głównego zaworu | stal nierdzewna C85 |
| Sprężyna nastawcza | C85 (nieprzeznaczona do kontaktu z cieczami) |
| Membrana (dwie sprzężone membrany) | Neoprenowa + PTFE (PTFE odpowiednia do kontaktu z cieczami) |
| O-ring | NBR (inne wykonania materiałowe dostępne na zapytanie) |
| Uszczelka głównego zaworu | NBR (inne wykonania materiałowe dostępne na zapytanie) |
