Reduktory ciśnienia sprężonego powietrza, tlenu, azotu, gazów i cieczy

Reduktory ciśnienia Insert Deal do sprężonego powietrza, tlenu, azotu, metanu i innych gazów i cieczy obniżają ciśnienie wylotowe, aby wyrównać je do wartości zadanej, otwierając się wraz ze spadkiem ciśnienia i zamykając się wraz z jego wzrostem. Te mechaniczne zawory wykorzystują sprężynę jako element sterujący membraną lub tłokiem, co czyni je prostymi i niezawodnymi w działaniu. Zastosowanie membran o większych wymiarach zapewnia większą czułość dla niższych zakresów ciśnienia w bardziej wyspecjalizowanych modelach. Regulatory ciśnienia sprawdzają się w wielu popularnych zastosowaniach przemysłowych, w tym w piecach grzewczych, grillach gazowych, a nawet w sprzęcie medycznym i dentystycznym.

W naszej ofercie znajdują się reduktory ciśnienia firmy Insert Deal do sprężonego powietrza, dwutlenku węgla CO2, acetylenu C2H2, metanu CH4, propanu C3H8, oleju hydraulicznego, wody, amoniaku NH3, tlenku diazotu N2O, argonu Ar, helu He, wodoru H2.

Dwuetapowe regulatory niskiego przepływu, odpowiednie dla gazu i cieczy.
Regulatory ciśnienia odpowiednie do zastosowań, które wymagają wysokich przepływów.
Regulatory wysokiego, średniego i niskiego ciśnienia, wykonane z aluminium, mosiądzu lub stali nierdzewnej; odpowiednie do gazu i cieczy.

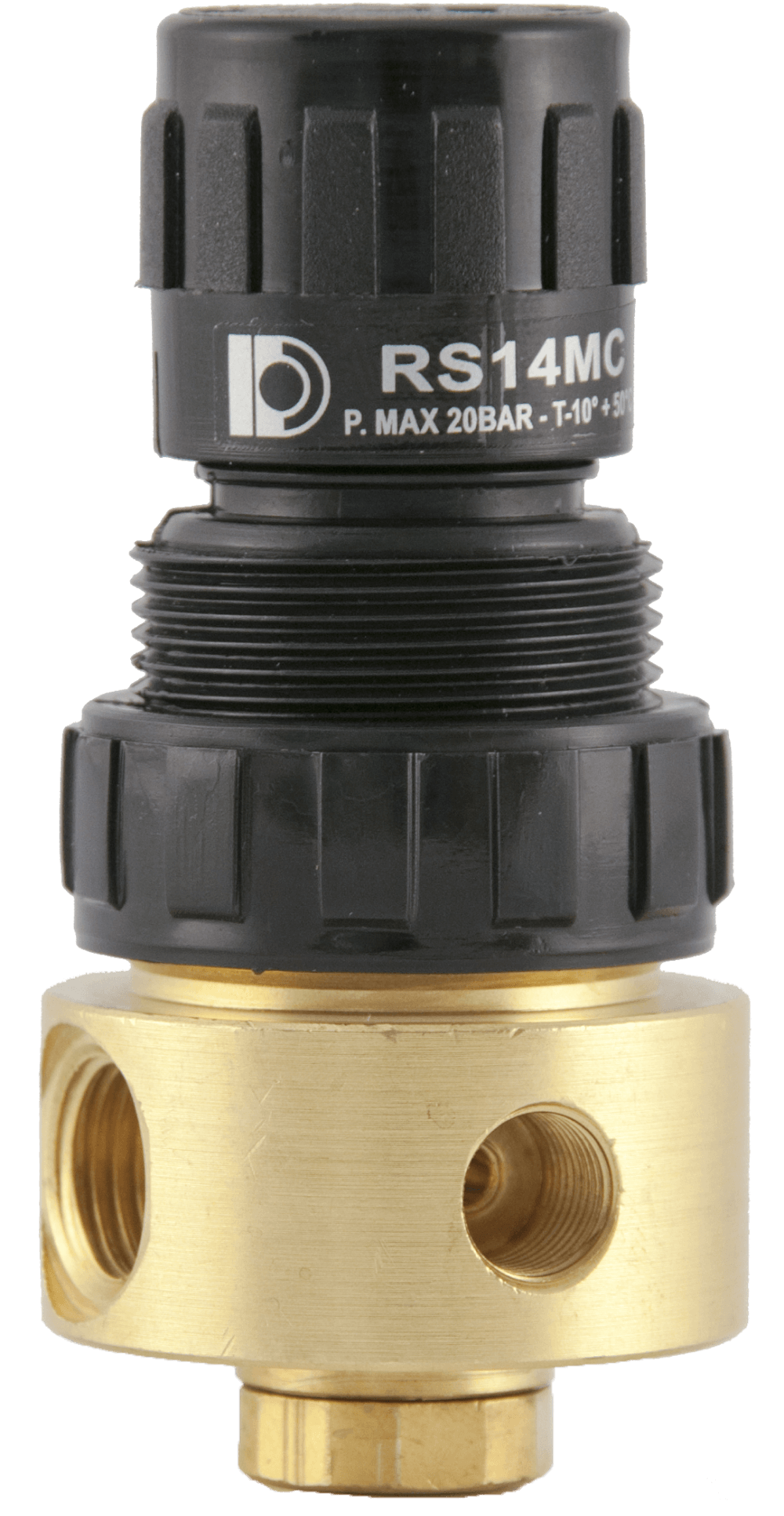

Kompaktowe regulatory ciśnienia, odpowiednie dla gazów i cieczy.

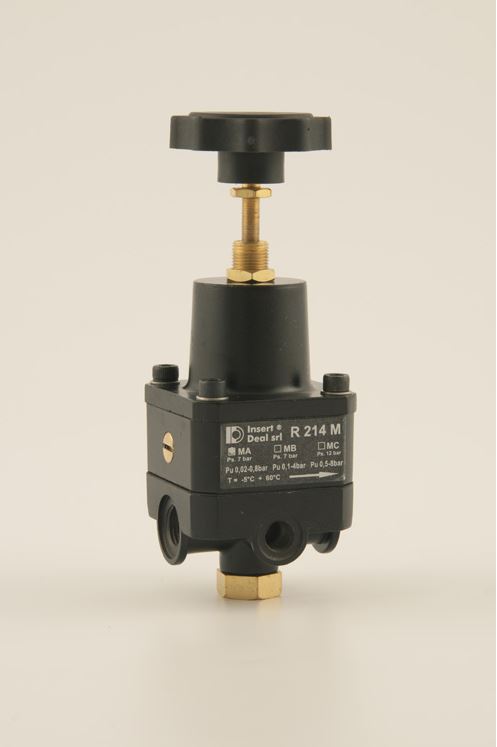

Precyzyjne regulatory ciśnienia o wysokiej czułości, odpowiednie dla sprężonego powietrza.
Regulatory ciśnienia wykonane z lekkiego stopu.
Jak działają reduktory ciśnienia?

Regulator ciśnienia redukuje ciśnienie zasilające (lub wlotowe) aby uzyskać niższe ciśnienie wylotowego i utrzymuje je, pomimo wahań ciśnienia wlotowego. Redukcja ciśnienia wlotowego aby uzyskać niższe ciśnienie wylotowe jest podstawową charakterystyką regulatorów ciśnienia.

Tak więc główną funkcją regulatora ciśnienia jest dopasowanie wielkości przepływu gazu (lub cieczy) do zapotrzebowania, przy jednoczesnym utrzymaniu stałego ciśnienia wyjściowego. Jeżeli natężenie przepływu zmniejsza się, wówczas przepływ regulatora również musi się zmniejszyć. Jeśli natężenie przepływu wzrasta, wówczas przepływ regulatora musi wzrosnąć, aby utrzymać spadek ciśnienia kontrolowanego z powodu braku gazu w układzie ciśnieniowym.

Kiedy zastosować reduktor ciśnienia?

Regulatory ciśnienia są powszechnym urządzeniem w wielu różnych branżach i zastosowaniach. Jednym z ich najbardziej popularnych zastosowań są sprężarki powietrza, w których służą one do dostosowania ciśnienia wychodzącego z odbiornika powietrza, aby dopasować go do potrzeb. W przemyśle lotniczym regulatory ciśnienia odgrywają dużą rolę w kontrolowaniu ciśnienia w napędach wielu systemów, w tym w systemach kontroli reakcji i systemach kontroli wysokości, ponieważ występują tam korozyjne płyny, ekstremalne temperatury i wysokie wibracje.

Typy reduktorów ciśnienia

W naszej ofercie znajdują się regulatory ciśnienia do użytku laboratoryjnego, regulatory wysokiego i średniego przepływu oraz regulatory precyzyjne:

Reduktory wysokiego ciśnienia (1 stopnia)

przeznaczone do cylindrów, butli, kolektorów lub do montażu na rurociągu

Reduktory średniego ciśnienia (2 stopnia)

Odpowiednie do połączeń gwintowanych, kołnierzowych i do montażu na rurociągu

Reduktory niskiego ciśnienia (3 stopnia)

Odpowiednie do montażu na rurociągu, do połączeń gwintowanych i kołnierzowych

Ciśnienie wlotowe300/400 bar60 bar7 bar
Ciśnienie wylotowe0,2-200 bar0,2 – 50 bar5-1200 mbar
Maksymalny przepływ3500 Nm3/h6000 Nm3/h600 Nm3/h
Materiał wykonaniaMosiądz, stal nierdzewna AISI 316LAluminium, stal nierdzewna AISI 316LAluminium, stal nierdzewna AISI 316L



Przykłady obszarów zastosowań

Reduktory wysokiego ciśnienia:

  • Butle z gazem i zbiorniki wysokociśnieniowe
  • Instalacje i dystrybucja gazu
  • Analizy i badania laboratoryjne (stosowane gazy, nawet o wysokim poziomie czystości, są zawsze przechowywane i transportowane w butlach)
  • Urządzenia do pomiarów ciśnienia
  • Sterowanie zaworów i / lub cylindrów pneumatycznych
  • Przemysł spożywczy i enologiczny (1. etap redukcji, w których jest wykorzystywany gaz w zbiornikach, napełnianie opakowań żywności, takich jak torby na sałatki, wędliny itp.)
  • Przemysł chemiczny i farmaceutyczny (pierwszy etap redukcji w zakładach, w których gaz jest stosowany jako odczynnik chemiczny lub do tworzenia atmosfer obojętnych itp.)
  • Aplikacje spawalnicze (bezpośredni montaż na cylindrze)
  • Sektor przeciwpożarowy - stałe, mobilne instalacje, a nawet ciężarówki gaśnicze
  • Stocznie
  • Sektor petrochemiczny, instalacje w rafineriach, stacje wydobywcze
  • Przemysł motoryzacyjny, zakłady generyczne
  • Regulacja ciśnienia oleju w układach hydraulicznych
  • Zastosowania w odlewniach, drukarniach, przy produkcji tworzyw sztucznych
  • Laserowe systemy tnące (1. etap redukcji od cylindra do maszyny)

Reduktory średniego ciśnienia - wersja standard:

  • Jako przepustnice szczytowych ciśnień, wytwarzanych przez sprężarki
  • Przy obrabiarkach
  • W maszynach do wydmuchiwania butelek w szkle, PET i innych rodzajach pojemników
  • Zastosowanie jako 2. etap redukcji w zakładach chemicznych i farmaceutycznych (patrz 1. etap)
  • Laserowe maszyny tnące
  • Przemysł elektroniczny
  • Jako 2. etap dla zakładów przemysłu spożywczego (patrz 1. etap). Służy również do napełniania butelek, kartonów, cegieł itp.
  • W systemach przeciwpożarowych
  • W przemyśle obróbki cieplnej i odlewniach (regulacja gazów palnych w piecach)

Reduktory średniego ciśnienia - dużego przepływu:

  • Elektrownie gazowe
  • Szerokie zastosowanie w odlewniach, drukarniach, przemysłach obróbki cieplnej (duże systemy o dużym zużyciu gazu)
  • Przemysł naftowy, przechowywanie materiałów chemicznych
  • Przemysł rolny, transport proszków i gazów obojętnych w silosach, transport mąki drogą powietrzną
  • Stocznie

Reduktory precyzyjne:

  • Dystrybucja gazu ziemnego / metanu do odbiorców końcowych
  • Zwiększanie ciśnienia w pojemnikach, silosach, zbiornikach, zbiornikach magazynowych wymagających precyzyjnej kontroli ciśnienia
  • Służy do tworzenia atmosfery obojętnej do:
    - napełniania pojemników na żywność
    - użytku enologicznego i przy żywności
    - zbiorników do zastosowań chemicznych / farmaceutycznych
    - zasilania pieców przemysłowych
    - kuchenek do gotowania żywności
  • Wytwarzanie przedmiotów szklanych (używane do rozdmuchiwania butelek i pojemników)
  • Systemy testujące różnego rodzaju (sprawdzanie szczelności w instalacjach gazowych itp.)
  • Zastosowania laboratoryjne
Podział reduktorów ciśnienia z uwagi na materiał wykonania

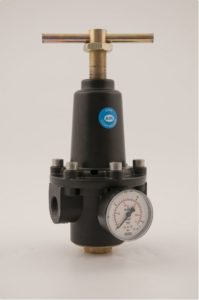

ALUMINIOWE (AW-2011)
  • dobra odporność mechaniczna
  • mała waga
  • niższa cena

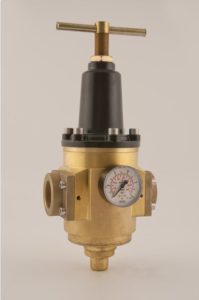

MOSIĘŻNE (CW 614N)
  • odpowiednie do tlenu
  • do gazów technicznych i cieczy
  • dobra odporność mechaniczna

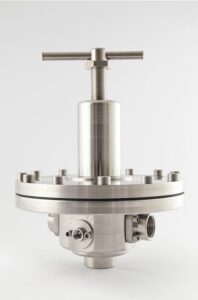

STAL NIERDZEWNA (AISI 316L)
  • do wszystkich gazów i cieczy
  • doskonała odporność mechaniczna
  • do środowisk korozyjnych i wys. temp.

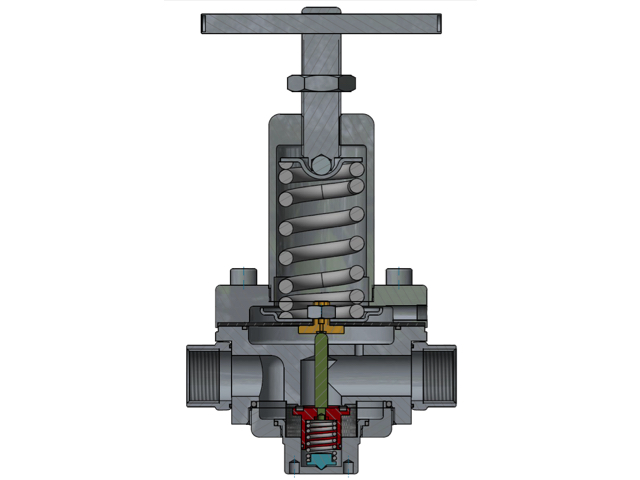

Budowa reduktorów ciśnienia

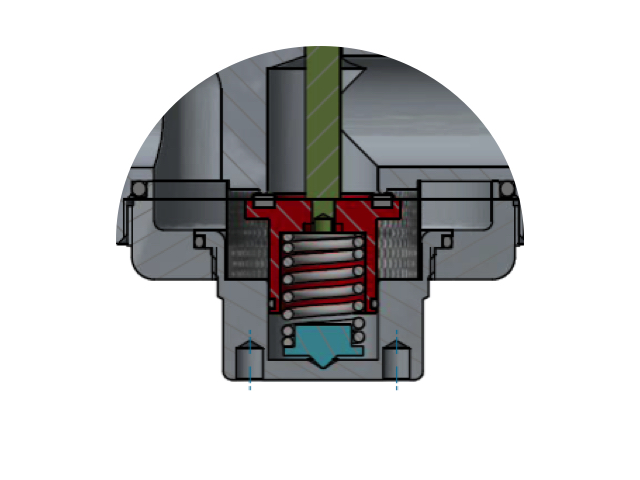

Ciśnienie wlotowe działa na dolną część korka, natomiast ciśnienie wylotowe działa na górną część korka i na membranę.
Sygnałem do otwarcia regulatora jest spadek ciśnienia wylotowego.
Elementem czujnikowym może być gumowa membrana lub tłok. Wymiar elementu czujnikowego wpływa na dokładność regulatora.

Raduktor z membraną (dla ciśnień wylotowych do 15 bar)

Reduktor z tłokiem (dla ciśnień powyżej 15 bar)

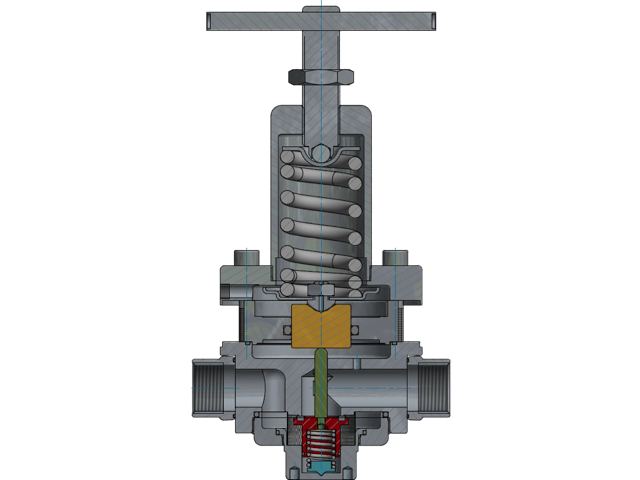

Raduktor ze sprężyną

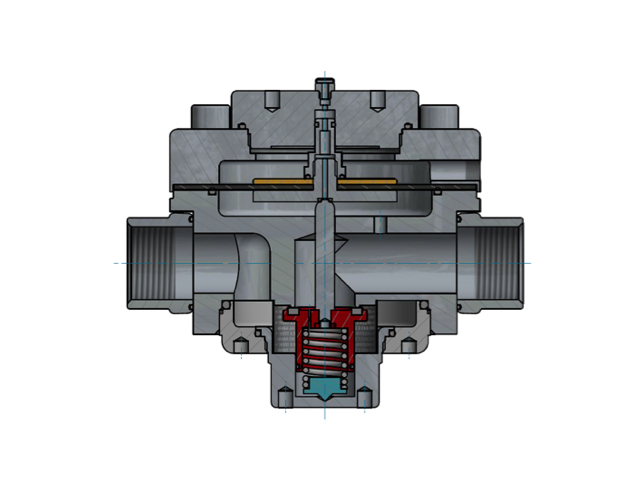

Reduktor dome loaded

Prezentacja wideo reduktorów Insert Deal

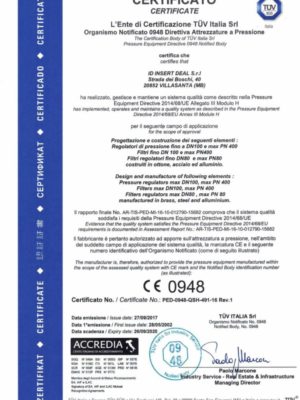

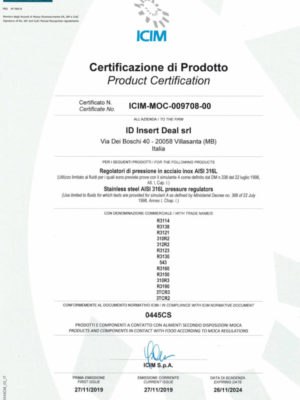

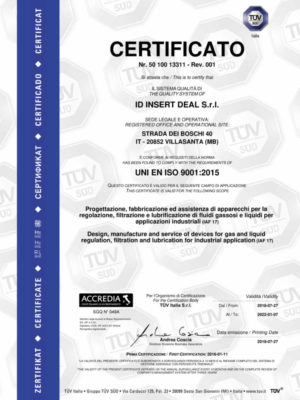

Certyfikaty reduktorów ciśnienia Insert Deal do powietrza, azotu, tlenu i innych mediów
https://www.pneuma.pl/wp-content/uploads/2019/08/PED-0948-CERTIFICATE-1-scaled-300x400.jpg

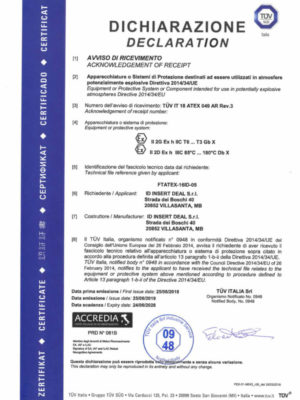

Certyfikat ATEX
https://www.pneuma.pl/wp-content/uploads/2019/08/ISO9001-CERTIFICATE-1-scaled-300x400.jpg
https://www.pneuma.pl/wp-content/uploads/2019/08/MOCA-CERTIFICATE-1-scaled-300x400.jpg
Najczęściej zadawane pytania - FAQ's
Jak dobrać odpowiedni reduktor ciśnienia?

W ofercie posiadamy wiele reduktorów ciśnienia. W związku z tym najlepiej przesłać do nas poniższe informacje a my dobierzemy dla Państwa odpowiedni model:

- ciśnienie na wlocie

- zakres ciśnienia na wylocie

- medium (sprężone powietrze, azot, tlen itp.)

- rozmiar i rodzaj przyłącza

- natężenie przepływu

Do jakich gazów / cieczy można stosować reduktor?
  • sprężone powietrze,
  • azot, argon,
  • hel, propan-butan,
  • metan,
  • woda,
  • olej hydrauliczny,
  • tlen,
  • dwutlenek węgla,
  • podtlenek azotu,
Jakie certyfikaty są dostępne dla reduktorów ciśnienia sprężonego powietrza?
  • PED,
  • ATEX,
  • MOCA,
  • CE,
  • EAC,
  • 3.1,
  • 2.2,
Jakie są dostępne rozmiary przyłączy?

W ofercie posiadamy reduktory ciśnienia wyposażone w przyłącza od 1/8” do 4”.

Czy reduktory ciśnienia posiadają części wymienne?

Tak. Dostępne są zestawy naprawcze do większości reduktorów ciśnienia. Zestawy obejmują części: membrana, sprężyna, opcjonalnie manometr.
