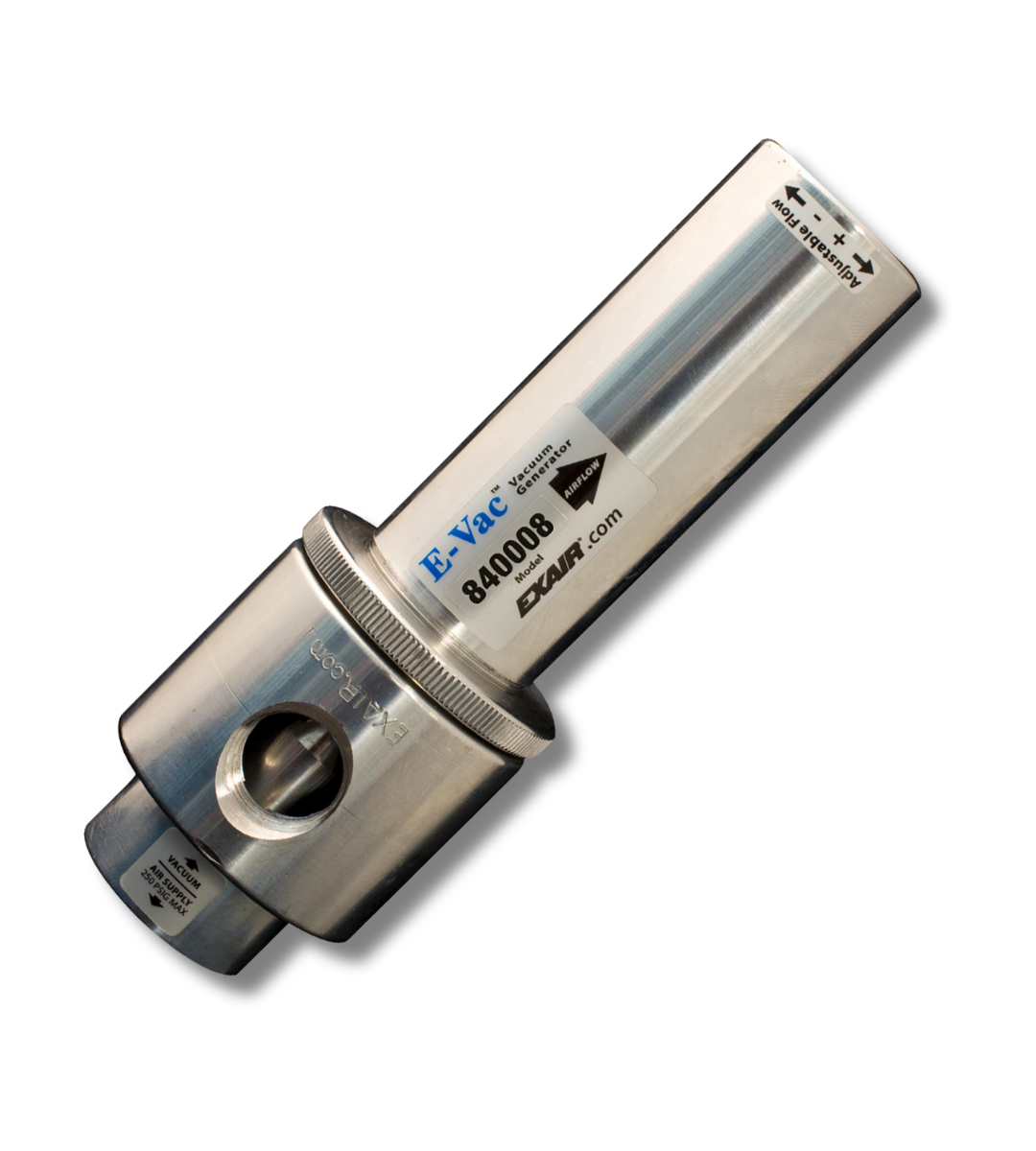

Regulowane generatory E-Vac
Ta seria regulowanych jednostopniowych generatorów podciśnienia E-Vac umożliwia łatwą regulację poprzez proste poluzowanie nakrętki blokującej i obrócenie wylotu w celu zwiększenia lub zmniejszenia poziomu podciśnienia i przepływu podciśnieniowego. Idealnie nadają się do materiałów porowatych i gładkich o różnej masie. Przepływ podciśnienia można łatwo zwiększyć, gdy urządzenie jest używane do porowatej powierzchni. Ten typ generatora umożliwia wciąganie pyłu i większych cząsteczek bez utraty podciśnienia, dzięki czemu stanowi idealny wybór do pracy z brudnymi, zapylonymi materiałami (takimi jak beton, gips itd.). Są 4 modele z regulowaną siłą podciśnienia do 85 kPa i przepływem powietrza do 2.294 l/min.
Opis i działanie
Proste obrócenie może zwiększyć lub obniżyć podciśnienie i przepływ!
Regulowane generatory E-Vac stanowią serię tanich agregatów podciśnienia zasilanych sprężonym powietrzem, w których wielkości podciśnienia i przepływu można łatwo regulować w celu dostosowania do wymagań zastosowania. Te pompy próżniowe są idealne do różnych zastosowań takich jak: pobieranie i odkładanie, otwieranie pudełek, zaciskanie, podnoszenie, mocowanie i montaż powierzchniowy. Nie wymagają one konserwacji oraz nie posiadają części ruchomych podlegających zużyciu.
Zaprojektowany dla uzyskania dużej wydajności, regulowany generator E-Vac ogranicza zużycie sprężonego powietrza przez umożliwienie jego regulacji do zastosowania. Dzięki prostemu obrotowi można zmienić poziomy podciśnienia i przepływu, aby pokonać porowatość oraz zwiększyć lub zmniejszyć moc podnoszenia. Przelotowa, jednostopniowa konstrukcja z aluminium nie wymaga filtra podciśnieniowego i przepuszcza wszelkie zanieczyszczenia pochodzące z zanieczyszczonego środowiska przez agregat, dlatego nie występują zatkania ani utrata ssania.
Regulowany generator E-Vac jest dostępny w 4 rozmiarach, które mają regulowane wielkości podciśnienia do 85 kPa i wielkości przepływu do 2.294 l/min. Dostępne są zestawy, które obejmują przyssawki, łączniki, przewody rurowe i zaciski montażowe.
Zalety
- Łatwe ustawienie poziomu podciśnienia wymaganego do danego zastosowania
- Ograniczenie zużycia sprężonego powietrza
- Kompaktowe, przenośne
- Nie zatykająca się konstrukcja przepuszczająca pył i zanieczyszczenia
- Jednostopniowa konstrukcja eliminuje wahania podciśnienia
- Ciche
- Natychmiastowe podciśnienie
- Łatwy montaż w miejscu eksploatacji
- Lekkie, wytrzymałe
- Brak części ruchomych – brak konieczności konserwacji
- 4 modele
- Szybka reakcja – przyspiesza przebieg cyklu
- Trwała konstrukcja wykonana ze stopu aluminium 6061
- Bezpieczna praca – brak zasilania elektrycznego
Jak działają regulowane generatory podciśnienia E-Vac

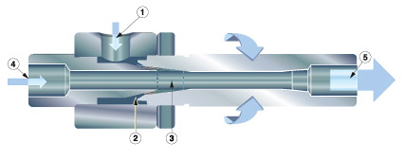

Sprężone powietrze przepływa przez wlot powietrza (1), a następnie przez regulowaną dyszę pierścieniową (2). Kiedy strumień powietrza wydostaje się na zewnątrz, rozszerza się i zwiększa prędkość (3). Powstaje strumień podciśnieniowy powodujący ssanie (4). Strumień powietrza zasysany przez wlot podciśnieniowy miesza się ze strumieniem głównym, a następnie wylatuje po przeciwległej stronie (5).
Wielkość przepływu powietrza można regulować. Patrząc na wylot, poluzować pierścień blokujący (obracając go w lewo), a następnie obrócić wylot. Aby zwiększyć przepływ, wylot należy obrócić w lewo. Aby zmniejszyć przepływ, wylot należy obrócić w prawo. Zachować ostrożność, aby nie poluzować całkowicie połączenia. Jest punkt, w którym nie będzie można osiągnąć większego przepływu powietrza.
Wielkość wytworzonego podciśnienia zmienia się w zależności od porowatości podnoszonego ładunku. Generatory dostarczane są z ustawieniem fabrycznym na 51 kPa jeżeli są używane do jednolitych, gładkich powierzchni. Na jednolitych, gładkich powierzchniach można uzyskać maksymalnie 85 kPa, ale wymaga to zwiększenia zużycia sprężonego powietrza i przepływu powietrza.
Rodzaje i dane techniczne

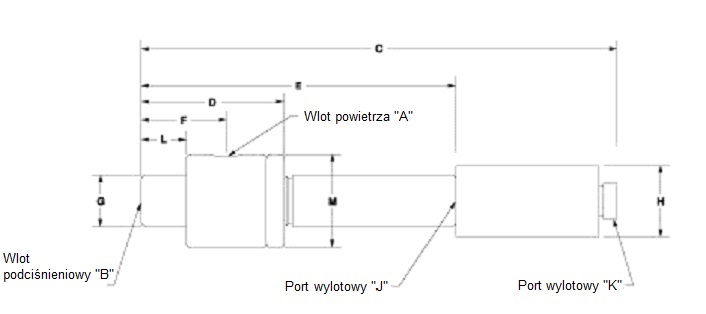

Wymiary regulowanych generatorów podciśnienia E-Vac
Wymiary regulowanych generatorów podciśnienia | |||||||||||||
Model | Wlot powiet. A | Wlot podciś. B |
C | D | E | F | G | H | L | M | Wylot J |
Wylot K |
|
840008 | 1/8 NPT | 1/4 NPT |
cal | 2,00 | 4,38 | 1,19 | 0,72 | 0,63 | 1,31 | 1/4 NPT | |||
mm | 51 | 111 | 30 | 18 | 16 | 33 | |||||||
840008M | 1/8 NPT | 1/4 NPT |
cal | 6,63 | 2,00 | 4,38 | 1,19 | 0,72 | 0,75 | 0,63 | 1,31 | 1/4 NPT | 1/4 NPS |
mm | 168 | 51 | 111 | 30 | 18 | 19 | 16 | 33 | |||||
840015 | 3/8 NPT | 1/2 NPT |
cal | 2,38 | 5,44 | 1,31 | 0,97 | 0,63 | 1,56 | 1/2 NPT | |||
mm | 60 | 138 | 33 | 25 | 16 | 40 | |||||||
840015M | 3/8 NPT | 1/2 NPT |
cal | 9,69 | 2,38 | 5,44 | 1,31 | 0,97 | 1,25 | 0,63 | 1,56 | 1/2 NPT | 1/2 NPS |
mm | 246 | 60 | 138 | 33 | 25 | 32 | 16 | 40 | |||||
840030 | 3/8 NPT | 1/2 NPT |
cal | 2,50 | 6,19 | 1,44 | 1,22 | 0,75 | 1,94 | 3/4 NPT | |||
mm | 64 | 157 | 37 | 31 | 19 | 49 | |||||||
840030M | 3/8 NPT | 1/2 NPT |
cal | 13,63 | 2,50 | 6,19 | 1,44 | 1,22 | 2,00 | 0,75 | 1,94 | 3/4 NPT | 3/4 NPS |
mm | 346 | 64 | 157 | 37 | 31 | 51 | 19 | 49 | |||||
840060 | 1/2 NPT | 3/4 NPT |
cal | 2,75 | 6,50 | 1,56 | 1,47 | 0,75 | 2,19 | 1 NPT | |||
mm | 70 | 165 | 40 | 37 | 19 | 56 | |||||||
840060M | 1/2 NPT | 3/4 NPT |
cal | 13,94 | 2,75 | 6,50 | 1,56 | 1,47 | 2,00 | 0,75 | 2,19 | 1 NPT | 1 NPS |
mm | 354 | 70 | 165 | 40 | 37 | 51 | 19 | 56 |
Ustawianie podciśnienia i przepływu do wymagań zastosowania
Regulowane generatory podciśnienia E-Vac są idealne do zastosowań, w których wymaganych jest wiele poziomów podciśnienia, co ma często miejsce przy podnoszeniu różnych materiałów. Wielkość przepływu powietrza można łatwo regulować. Wystarczy po prostu poluzować pierścień blokujący przez obrócenie go w lewo, a następnie obrócić wylot regulowanego generatora E-Vac, aby zwiększyć lub zmniejszyć przepływ. Po uzyskaniu wymaganego poziomu podciśnienia i przepływu, można dokręcić pierścień blokującyw celu zachowania tego ustawienia. Dostosowanie podciśnienia i przepływu do wymagań zastosowania pomoże ograniczyć zużycie sprężonego powietrza.
Parametry regulowanych generatorów podciśnienia
Wielkość wytworzonego podciśnienia zmienia się w zależności od porowatości podnoszonego ładunku. Generatory dostarczane są z ustawieniem fabrycznym na 51 kPa. Na jednolitych, gładkich powierzchniach można uzyskać maksymalnie 85 kPa, ale wymaga to zwiększenia zużycia sprężonego powietrza i przepływu powietrza.
Parametry regulowanych generatorów podciśnienia (51 kPa) | |||||||||
Model | Zużycie powietrza l/min przy5,5 bar |
Poziom hałasu w dBA | Przepływ powietrza [l/min] w funkcji podciśnienia [kPa] (ustawienie na 51 kPa) | ||||||
Bez tłumika | Tłumik przelotowy | 0 | 10 | 20 | 31 | 41 | 51 | ||
840008 | 232,2 | 89 | 77 | 164,2 | 132,6 | 105,0 | 73,4 | 43,2 | 0,0 |
840015 | 436,1 | 95 | 77 | 529,5 | 453,1 | 340,3 | 219,4 | 114,7 | 0,0 |
840030 | 747,5 | 99 | 74 | 1039,2 | 906,1 | 725,8 | 500,5 | 217,8 | 0,0 |
840060 | 1775,4 | 107 | 85 | 2293,6 | 1897,2 | 1595,1 | 821,2 | 315,3 | 0,0 |
Parametry regulowanych generatorów podciśnienia (85 kPa) | |||||||||||||
Model | Zużycie powietrza l/min przy5,5 bar |
Poziom hałasu w dBA | Przepływ powietrza [l/min] w funkcji podciśnienia [kPa] (ustawienie na 51 kPa) | ||||||||||
Bez tłumika | Tłumik przelot. | 0 | 10 | 20 | 31 | 41 | 51 | 61 | 71 | 81 | 85 | ||
840008 | 345,5 | 104 | 89 | 164,2 | 157,9 | 146,5 | 135,9 | 122,5 | 108,3 | 83,2 | 54,5 | 10,5 | 0,0 |
840015 | 733,4 | 107 | 89 | 509,7 | 467,9 | 444,6 | 401,4 | 343,3 | 254,1 | 160,0 | 76,1 | 15,6 | 0,0 |
840030 | 1268,6 | 107 | 82 | 906,1 | 821,2 | 759,8 | 682,9 | 592,3 | 414,1 | 280,3 | 173,7 | 33,8 | 0,0 |
840060 | 2978,8 | 114 | 92 | 1982,1 | 1878,3 | 1765,0 | 1571,5 | 1274,2 | 868,4 | 520,1 | 237,4 | 59,5 | 0,0 |
Czasy usuwania powietrza dla regulowanych generatorów podciśnienia
Czasy usuwania powietrza dla regulowanych generatorów podciśnienia (51 kPa) | ||||||
Model | Czasy usuwania powietrza w sekundach dla pojemnika 0,03 m3 do podanego podciśnienia (w kPa) (ustawienie na 51 kPa) |
|||||
0 | 10 | 20 | 31 | 41 | 51 | |
840008 | 0,00 | 1,20 | 2,42 | 4,46 | 8,40 | 26,35 |
840015 | 0,00 | 0,53 | 0,97 | 1,60 | 2,83 | 8,30 |
840030 | 0,00 | 0,42 | 0,67 | 1,05 | 1,75 | 6,72 |
840060 | 0,00 | 0,42 | 0,66 | 0,91 | 1,37 | 4,10 |
Czasy usuwania powietrza dla regulowanych generatorów podciśnienia (85 kPa) | ||||||||||
Model | Czasy usuwania powietrza w sekundach dla pojemnika 0,03 m3 do podanego podciśnienia (w kPa) (ustawienie na 85 kPa) |
|||||||||
0 | 10 | 20 | 31 | 41 | 51 | 61 | 71 | 81 | 85 | |
840008 | 0,00 | 0,88 | 1,63 | 2,56 | 3,86 | 5,56 | 8,18 | 13,03 | 29,08 | 43,52 |
840015 | 0,00 | 0,57 | 0,93 | 1,40 | 2,00 | 2,83 | 3,90 | 6,77 | 14,87 | 29,33 |
840030 | 0,00 | 0,53 | 0,75 | 1,02 | 1,35 | 1,92 | 2,58 | 3,90 | 9,63 | 25,38 |
840060 | 0,00 | 0,35 | 0,53 | 0,73 | 1,00 | 1,33 | 1,88 | 3,02 | 8,93 | 22,07 |
