Rozmiar tłumika należy dobrać co najmniej do średnicy portu wylotowego pompy (np. 1/2", 1", 2"). W przypadku pomp o bardzo dużym przepływie objętościowym zaleca się stosowanie tłumików wielokomorowych (od 3" do 6"), aby zapewnić swobodny wylot powietrza.
Tłumiki hałasu do pomp próżniowych
Specjalistyczne tłumiki hałasu wylotu pomp próżniowych marki Alwitco (seria Vacuum Pump Exhaust Mufflers) skutecznie redukują uciążliwy hałas generowany przez urządzenia ssące i układy podciśnienia. Zastosowanie dedykowanej komory rozprężnej spowalnia prędkość wyrzucanego powietrza i równomiernie je rozprasza, chroniąc słuch operatorów bez wpływu na wydajność i parametry ssące pompy. Trwała konstrukcja gwarantuje stabilną pracę w aplikacjach przemysłowych do 125 psi (8,6 bar).
- Opis produktu

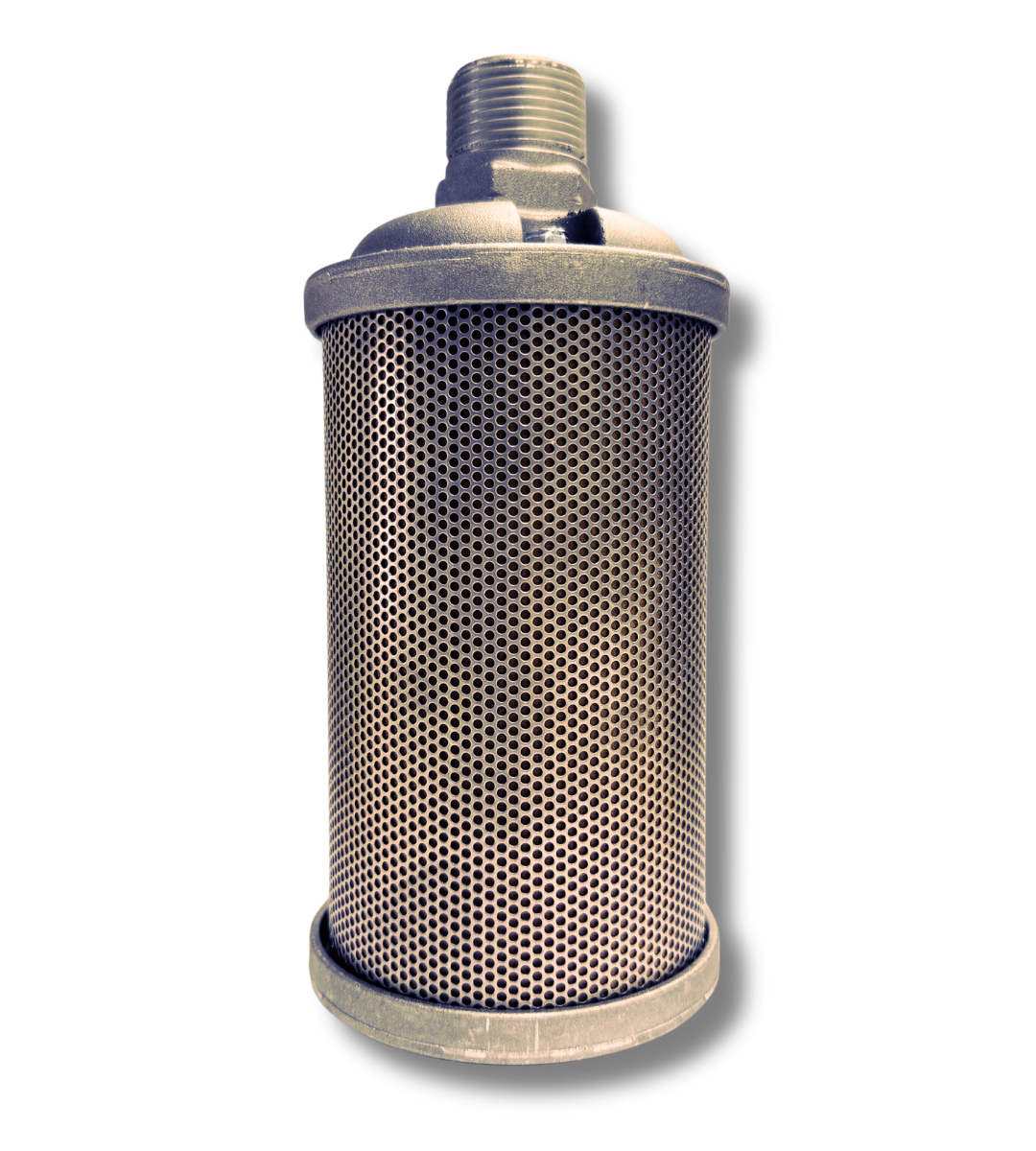

Tłumiki hałasu do pomp próżniowych Alwitco Atomuffler® (Vacuum Pump Exhaust Muffler) to niezawodne rozwiązanie stworzone do wyciszania głośnych wylotów w układach podciśnieniowych i systemach ssących. Unikalna, wolna od przeszkód komora rozprężna obniża prędkość strumienia powietrza wylotowego, umożliwiając jego płynne i ciche odprowadzenie do atmosfery. Tłumik efektywnie redukuje natężenie dźwięku oraz wyłapuje resztkową mgłę olejową, nie powodując przy tym szkodliwego ciśnienia zwrotnego, które mogłoby obniżyć próżnię lub wydajność pompy. Przystosowany do pracy w instalacjach do 125 psi (8,6 bar).
Zastosowanie tłumików w technologii próżniowej
Pompy próżniowe oraz eżektory podciśnieniowe generują specyficzny, ciągły i uciążliwy hałas wylotowy o wysokiej częstotliwości. Niewłaściwie wyciszony wylot pompy próżniowej znacząco obniża komfort pracy oraz może powodować przekroczenie norm hałasu na stanowisku produkcyjnym.
Tłumiki wylotowe Alwitco z serii Vacuum Pump Exhaust Muffler zostały zaprojektowane tak, aby rozpraszać energię akustyczną sprężanego i wyrzucanego powietrza, zachowując przy tym minimalne opory przepływu. Jest to kluczowe, ponieważ zbyt wysoki opór na wylocie (ciśnienie zwrotne) bezpośrednio obniża sprawność pompy i uniemożliwia osiągnięcie wymaganego poziomu próżni.
Główne obszary zastosowania:
-
Przemysłowe pompy próżniowe (łopatkowe, śrubowe, membranowe).
-
Centralne systemy podciśnieniowe i chwytaki próżniowe w automatyce.
-
Komory testowe, komory symulacji próżniowej oraz aparatura badawcza.
-
Urządzenia sterujące i zawory odpowietrzające instalacji próżniowych.
Kluczowe zalety tłumików do pomp próżniowych
-
Maksymalny współczynnik przepływu (Flow Factor 94%): Minimalny opór na wylocie gwarantuje brak strat głębokości próżni.
-
Redukcja hałasu i pulsacji: Dedykowana komora tłumiąca skutecznie redukuje gwałtowne skoki ciśnienia oraz dźwięki wylotowe (nawet o 85%).
-
Separacja oporów olejowych: Wbudowany wkład z włókna celulozowego ogranicza rozprzestrzenianie się aerozoli olejowych z pomp smarowanych olejem.
-
Trwała budowa przemysłowa: Aluminiowe pokrywy oraz ocynkowana stal zapewniają wysoką odporność mechaniczną i korozyjną.

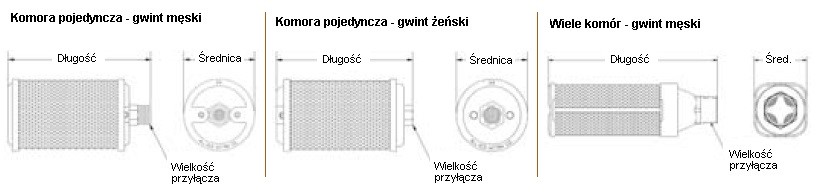

Tłumiki hałasu do pomp próżniowych - dane techniczne
| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPT | Nr katalogowy NPS | Nr katalogowy BSPT | Średnica [mm] | Długość męski [mm] | Długość żeński [mm] | Element wymienny |
|---|---|---|---|---|---|---|---|---|
| Jednokomorowe | ||||||||
| 1/8″ | V01 | 0112001 | 0212001 | 0122001 | 1,84 | 3,12 | 2,81 | 0911001 |
| 1/4″ | V02 | 0112002 | 0212002 | 0122002 | 1,84 | 4,37 | 4,00 | 0911002 |
| 3/8″ | V00 | 0112000 | 0212000 | 0122000 | 2,59 | 5,12 | 4,56 | 0911000 |
| 1/2″ | V05 | 0112005 | 0212005 | 0122005 | 3,15 | 6,00 | 5,50 | 0911005 |
| 3/4″ | V07 | 0112007 | 0212007 | 0122007 | 3,40 | 7,18 | 6,68 | 0911007 |
| 1″ | V10 | 0112010 | 0212010 | 0122010 | 3,90 | 8,75 | 7,92 | 0911010 |
| 1-1/4″ | V12 | 0112012 | 0212012 | 0122012 | 3,90 | 8,75 | 8,00 | 0911012 |
| 1-1/2″ | V15 | 0112015 | 0212015 | 0122015 | 5,25 | 13,56 | 12,50 | 0911015 |
| 2″ | V20 | 0112020 | 0212020 | 0122020 | 5,25 | 18,87 | 17,75 | 0911020 |
| Wielokomorowe | ||||||||
| 3″ | V30 | 0112030 | – | 0122030 | 7,00 | 22,93 | – | 0911030 |
| 4″ | V40 | 0112040 | – | 0122040 | 8,00 | 23,56 | – | 0911040 |
| 6″ | V60 | 0112060 | – | 0122060 | 11,00 | 30,93 | – | 0911060 |
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) – Tłumienie wylotów pomp próżniowych
Czy montaż tłumika hałasu obniży wydajność mojej pompy próżniowej?
Nie, jeśli użyjesz tłumika Alwitco dedykowanego do próżni. Posiada on wysoki współczynnik przepływu (94% CV), co zapobiega tworzeniu się ciśnienia zwrotnego i pozwala pompie pracować z pełną mocą ssącą.
Czy tłumik wyłapuje mgłę olejową z wylotu pompy próżniowej?
Tak, wkład z włókna celulozowego wychwytuje znaczne ilości mgły olejowej oraz drobnych zanieczyszczeń usuwanych z komory pompy, zapobiegając zabrudzeniu otoczenia.
Jak dobrać odpowiedni rozmiar tłumika do pompy próżniowej?
