Tłumiki hałasu do wyrzutników pneumatycznych
Wysokowydajne tłumiki hałasu do wyrzutników pneumatycznych marki Alwitco (seria Air Ejector Mufflers) łącza funkcję efektywnego tłumienia dźwięku z precyzyjnym kierowaniem strumieniem powietrza. Wyposażone w innowacyjne wkładki kolimatora (plastikowe lub odporne na wysokie temperatury metalowe), skupiają powietrze w wąską, dalekosiężną wiązkę o maksymalnej sile uderzenia. Dedykowane do układów zdmuchiwania, wyrzucania detali oraz maszyn pakujących przy ciśnieniu roboczym do 125 psi (8,6 bar).
- Opis produktu

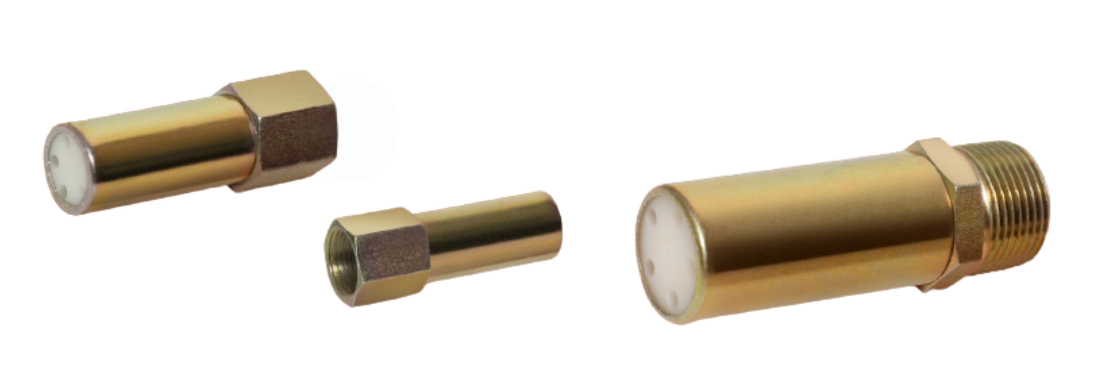

Tłumiki hałasu do wyrzutników pneumatycznych Alwitco Atomuffler® (Air Ejector Mufflers) to specjalistyczne urządzenia zaprojektowane do obniżania poziomu hałasu przy jednoczesnym zachowaniu skumulowanej siły uderzenia sprężonego powietrza. Cylindryczna obudowa mieści zaawansowaną wkładkę kolimatora, która przekształca burzliwy wylot w wąski, uporządkowany strumień osiowy. Rozwiązanie to pozwala dostarczyć maksymalną siłę dynamiczną na większą odległość, co znacząco podnosi efektywność usuwania gotowych elementów z form, wyrzucania braków oraz sterowania liniami pakującymi. Dostępne w wersji ze standardowym kolimatorem z tworzywa sztucznego lub z odporną na wysokie temperatury wkładką metalową.
Jak działa kolimator w tłumiku wyrzutnika pneumatycznego?
Zwykłe otwarte dysze zdmuchujące lub standardowe tłumiki rozpraszają powietrze szeroko wokół wylotu. W procesach automatyzacji, gdzie sprężone powietrze służy do fizycznego przesunięcia, zdmuchnięcia lub wycięcia elementu, rozproszony strumień traci swoją energię.
Tłumiki Alwitco z serii Air Ejector Mufflers eliminują ten problem za pomocą systemu kolimacji:
-
-
Skupianie strumienia (Collimator Insert): Specjalny wkład kolimacyjny ukierunkowuje cząsteczki powietrza w równoległą, skupioną wiązkę o optymalnej aerodynamice.
-
Większy zasięg i siła uderzenia: Dmuchające powietrze zachowuje wysoką energię kinetyczną na znacznie większej odległości od wylotu niż w przypadku konwencjonalnych tłumików.
-
Cicha praca bez utraty wydajności: Konstrukcja tłumi fale akustyczne towarzyszące gwałtownemu rozprężaniu powietrza, redukując hałas na stanowisku pracy o kilkanaście do kilkudziesięciu decybeli.
-
Najważniejsze obszary zastosowań tłumików do wyrzutników
-
Formowanie wtryskowe i tłoczenie (Wyrzutniki detali): Szybkie i pewne usuwanie wyprasek z form wtryskowych lub części z tłoczników.
-
Linie pakujące i sortujące: Zdmuchiwanie wadliwych produktów, puste opakowania lub etykietowanie na praskach pneumatycznych.
-
Przemysł metali i obróbki skrawaniem: Zdmuchiwanie wiórów, zgorzeliny oraz kropel chłodziwa z obrabianych części.
-
Praca w ekstremalnych temperaturach: Wersja z metalową wkładką kolimatora doskonale sprawdza się przy gorących matrycach, w odlewniach oraz przy hutniczych stanowiskach automatyki.

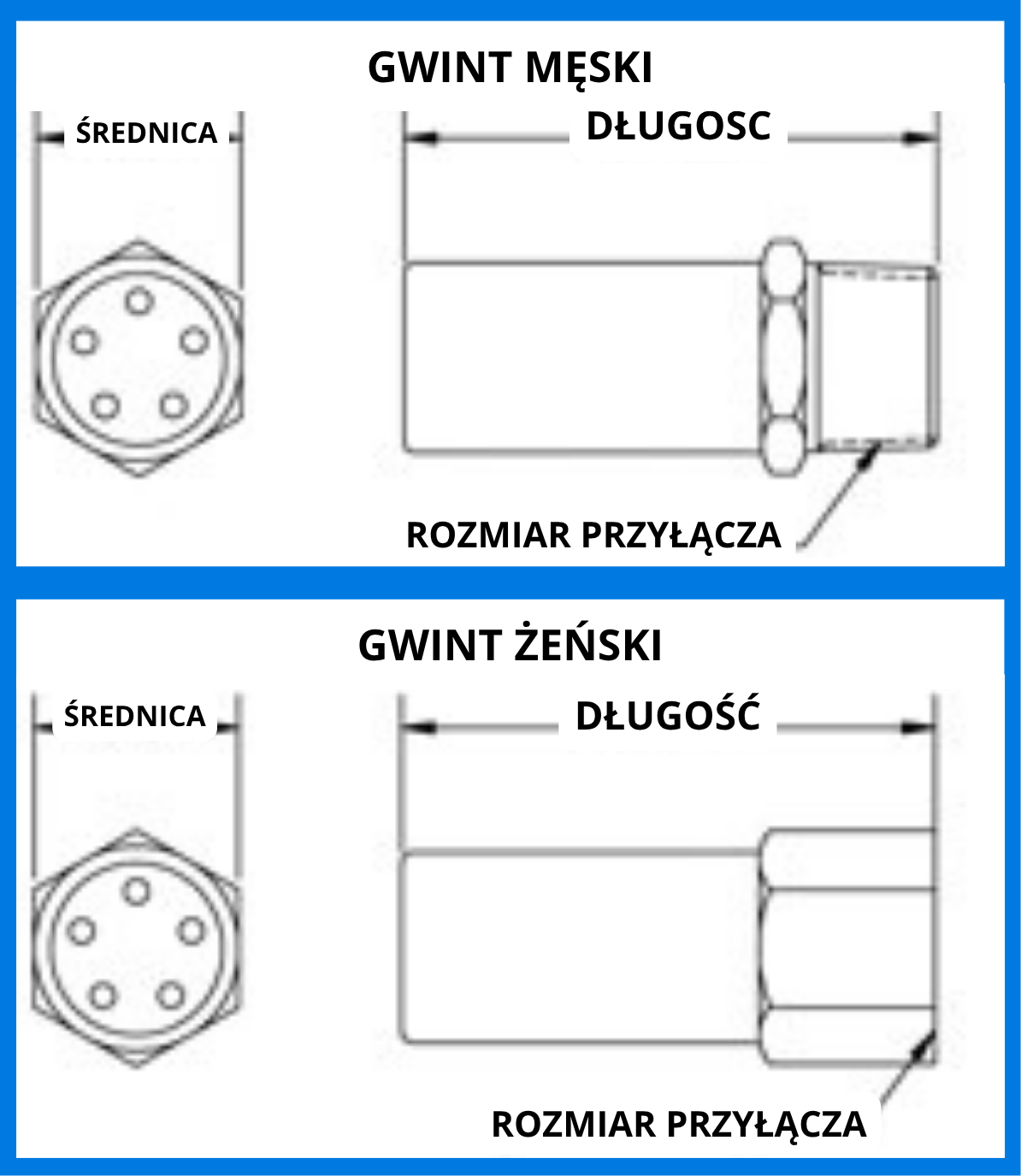

Tłumiki hałasu do wyrzutników pneumatycznych - dane techniczne
| Rozmiar przyłącza | Typ modelu | Nr kat. NPT | Nr kat. BSPT | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|---|
| 1/8″ | A18 | 0152018 | 0552018 | 0,43 | 1,37 |
| 1/4″ | A28 | 0152028 | 0552028 | 0,56 | 1,75 |
| 3/8″ | A38 | 0152038 | 0552038 | 0,69 | 2,20 |
| 1/2″ | A48 | 0152048 | 0552048 | 0,87 | 2,75 |
| 3/4″ | A68 | 0152068 | 0552068 | 1,06 | 3,15 |
| 1″ | A88 | 0152088 | 0552088 | 1,31 | 3,87 |
| Rozmiar przyłącza | Typ modelu | Nr kat. NPS | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|
| 1/8″ | A18 | 0252018 | 0,56 | 1,75 |
| 1/4″ | A28 | 0252028 | 0,69 | 2,20 |
| 3/8″ | A38 | 0252038 | 0,87 | 2,75 |
| 1/2″ | A48 | 0252048 | 1,06 | 3,15 |
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) - Tłumiki do wyrzutników
Co to jest wkładka kolimatora w tłumiku pneumatycznym?
Wkładka kolimatora to wewnętrzny element ukształtowany tak, aby znieść zawirowania powietrza i skupić wylot w wąski, spójny strumień. Zamiast rozpraszać powietrze, tłumik z kolimatorem tworzy „sznur” powietrzny o dużej sile uderzeniowej.
Kiedy należy wybrać metalową wkładkę kolimatora zamiast plastikowej?
Metalowa wkładka kolimatora jest zalecana w aplikacjach o bardzo wysokiej temperaturze otoczenia (np. przy formach do wtrysku tworzyw, w odlewnictwie, przy kuźniach i piecach) lub w miejscach, gdzie występują gorące opiłki i iskry.
Czy można kupić samą wkładkę kolimatora bez obudowy tłumika?
