Dzięki otwartej konstrukcji przelotowej tłumiki te charakteryzują się bardzo wysoką odpornością na zanieczyszczenia i rzadziej wymagają serwisu w porównaniu do standardowych tłumików wylotowych.
Tłumiki hałasu przepływowe

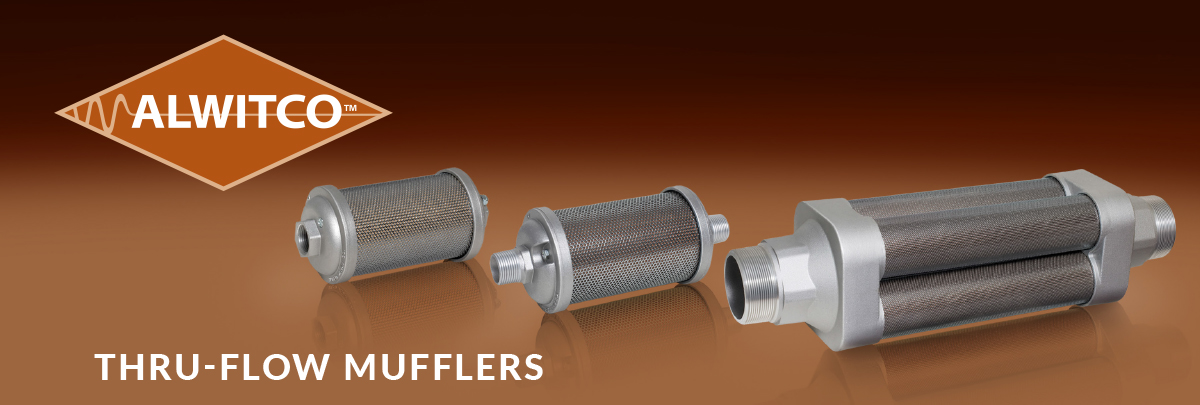

Bezobsługowe tłumiki hałasu przepływowe marki Alwitco (seria Thru-Flow Mufflers) umożliwiają skuteczne wyciszanie wylotów sprężonego powietrza zawierającego cząstki stałe i zanieczyszczenia. Unikalna konstrukcja przelotowa pozwala na montaż pojedynczy, szeregowy lub w układzie tandemowym, zapewniając swobodny przepływ i eliminując ryzyko zatorów. Idealne do wymagających aplikacji przemysłowych z dozwolonym ciśnieniem roboczym do 125 psi (8,6 bar).
- Opis produktu
Tłumiki hałasu przepływowe Alwitco Atomuffler® (Thru-Flow Mufflers) to specjalistyczne rozwiązanie stworzone z myślą o instalacjach pneumatycznych, w których odprowadzane powietrze nasycone jest zanieczyszczeniami stałymi, opiłkami czy osadami. Dzięki innowacyjnej komorze przelotowej wolnej od przeszkód tłumik redukuje hałas wylotowy bez blokowania strumienia powietrza i bez ryzyka zapychania wkładu. Tłumiki przepływowe mogą być instalowane indywidualnie, w tandemie lub łączone szeregowo w celu zwielokrotnienia efektu wyciszenia. Przystosowane do ciągłej pracy w najtrudniejszych warunkach przemysłowych przy ciśnieniu roboczym do 125 psi (8,6 bar).
Konstrukcja przelotowa do zadań specjalnych w pneumatyce
W wielu procesach technologicznych sprężone powietrze odprowadzane z układu zawiera stałe drobinki – takie jak pyły produkcyjne, drobne opiłki, nagromadzony osad czy wilgoć z drobinami smaru. Stosowanie standardowych tłumików mikroporowatych w takich miejscach prowadzi do ich natychmiastowego zapchania, wzrostu ciśnienia zwrotnego oraz zatrzymania pracy maszyn.
Tłumiki hałasu przepływowe (Thru-Flow) rozwiązują ten problem dzięki przelotowej geometrii wnętrza. Posiadają komorę, która pozwala cząstkom stałym swobodnie wydostawać się na zewnątrz, jednocześnie efektywnie rozpraszając falę uderzeniową dźwięku i redukując hałas wylotowy nawet o 85%.
Najważniejsze zalety tłumików Alwitco Thru-Flow
-
Elastyczna i modułowa konfiguracja montażu:
Montaż pojedynczy: Standardowe wyciszanie wylotów zaworów i siłowników w zapylonym środowisku – obwodowa komora rozprężna skutecznie pochłania hałas wylotowy, podczas gdy przelotowy kanał umożliwia swobodne usuwanie pyłów i zanieczyszczeń.
Montaż szeregowy (kaskadowy): Łączenie tłumików jeden za drugim w celu maksymalnego wyciszenia najbardziej hałasujących wylotów pneumatycznych.
Montaż w układzie tandem (równoległym): Prowadzenie równoległych linii wyrzutowych pozwalające na swobodną obsługę bardzo dużych strumieni przepływu.
- Brak ryzyka zatorów: Otwarta konstrukcja przelotowa umożliwia bezproblemowy wylot powietrza wraz z cząstkami stałymi.
-
Wytrzymała obudowa przemysłowa: Aluminiowe pokrywy końcowe oraz ocynkowana stal gwarantują wysoką odporność na uszkodzenia mechaniczne i korozję.
-
Maksymalne zachowanie wydajności: Wysoki współczynnik przepływu zapobiega tworzeniu się ciśnienia zwrotnego oraz spadkom mocy i prędkości siłowników pneumatycznych.
-
Łatwy serwis: Dostępność wymiennych wkładów filtrujących z włókna celulozowego obniża koszty eksploatacji.

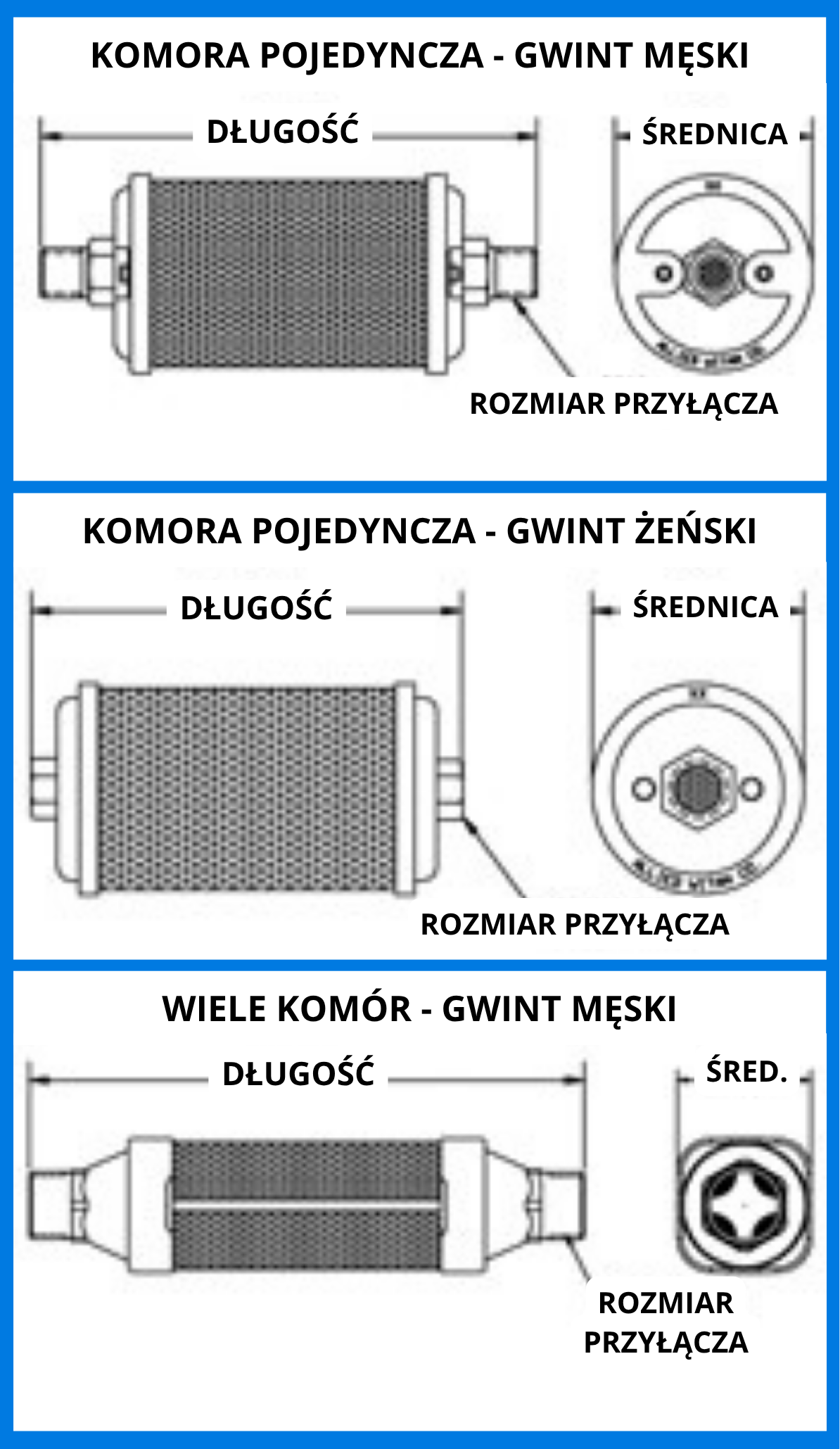

Tłumiki hałasu przepływowe - dane techniczne
| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPT | Nr katalogowy NPS | Nr katalogowy BSPT | Średnica [mm] | Długość męski [mm] | Długość żeński [mm] | Element wymienny |
|---|---|---|---|---|---|---|---|---|
| Jednokomorowe | ||||||||
| 1/8″ | T01 | 0319001 | 0419001 | 0329001 | 1,84 | 3,87 | 2,90 | 0911001 |
| 1/4″ | T02 | 0319002 | 0419002 | 0329002 | 1,84 | 5,31 | 4,15 | 0911002 |
| 3/8″ | T00 | 0319000 | 0419000 | 0329000 | 2,59 | 6,00 | 4,78 | 0911000 |
| 1/2″ | T05 | 0319005 | 0419005 | 0329005 | 3,15 | 7,00 | 5,78 | 0911005 |
| 3/4″ | T07 | 0319007 | 0419007 | 0329007 | 3,40 | 8,25 | 6,96 | 0911007 |
| 1″ | T10 | 0319010 | 0419010 | 0329010 | 3,90 | 10,31 | 8,34 | 0911010 |
| 1-1/4″ | T12 | 0319012 | 0419012 | 0329012 | 3,90 | 10,37 | 8,46 | 0911012 |
| 1-1/2″ | T15 | 0319015 | 0419015 | 0329015 | 5,25 | 15,37 | 13,03 | 0911015 |
| 2″ | T20 | 0319020 | 0419020 | 0329020 | 5,25 | 20,75 | 18,23 | 0911020 |

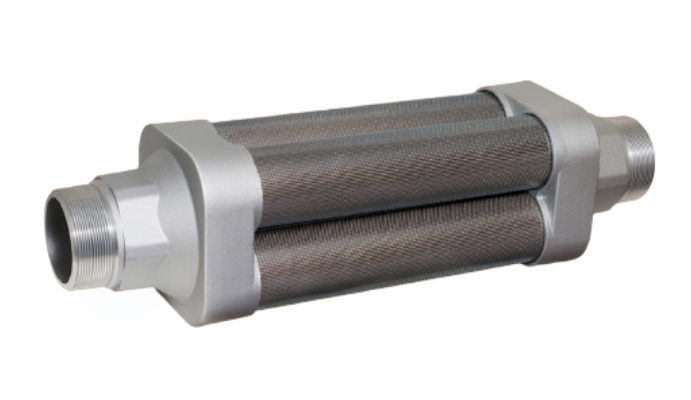

| Wielokomorowe | ||||||||
| 3″ | T30 | 0319030 | – | 0329030 | 7,00 | 29,31 | – | 0911030 |
| 4″ | T40 | 0319040 | – | 0329040 | 8,00 | 30,06 | – | 0911040 |
| 6″ | T60 | 0319060 | – | 0329060 | 11,00 | 39,81 | – | 0911060 |
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) - Tłumiki hałasu przepływowe
Czym różni się tłumik przepływowy od standardowego tłumika pneumatycznego?
Tłumik przepływowy (Thru-Flow) posiada przelotową komorę rozprężną, która zapobiega gromadzeniu się zanieczyszczeń wewnątrz obudowy. Podczas gdy zwykłe tłumiki mogą ulec zapchaniu opiłkami lub pyłem, model przepływowy umożliwia swobodne wyrzucanie cząstek na zewnątrz przy zachowaniu wysokiego tłumienia dźwięku.
Na czym polega montaż szeregowy tłumików przepływowych?
Montaż szeregowy polega na połączeniu ze sobą dwóch lub więcej tłumików w jednej linii wylotowej. Pozwala to na stopniowe i jeszcze skuteczniejsze wyciszanie fali dźwiękowej sprężonego powietrza w ekstremalnie głośnych aplikacjach.
Czy tłumiki przepływowe Alwitco wymagają częstego czyszczenia?
