Nie. Tłumiki z serii End-Flow to zwarte, jednolite i bezobsługowe urządzenia. Ze względu na swoje niewielkie gabaryty oraz specyfikę budowy nie posiadają wymiennych wkładów wewnętrznych - w przypadku zużycia wymienia się cały tłumik.
Tłumiki hałasu przepływu końcowego
Kompaktowe tłumiki hałasu przepływu końcowego marki Alwitco (seria End-Flow Mufflers) zostały zaprojektowane do aplikacji z ograniczoną przestrzenią montażową. Wykonane z trwałej stali ocynkowanej i wyposażone w pokrywę wylotową o strukturze plastra miodu, zapewniają kierunkowy, wolny od turbulencji wypływ powietrza oraz skuteczną redukcję hałasu. Dedykowane do instalacji pneumatycznych o ciśnieniu roboczym do 125 psi (8,6 bar).
- Opis produktu
Tłumiki hałasu przepływu końcowego Alwitco Atomuffler® (End-Flow Mufflers) to niezwykle lekkie i kompaktowe rozwiązanie stworzone z myślą o precyzyjnym tłumieniu wylotów sprężonego powietrza w miejscach o utrudnionym dostępie. Solidna konstrukcja ze stali ocynkowanej gwarantuje odporność mechaniczną i korozyjną. Kluczowym elementem urządzenia jest wylotowa pokrywa o strukturze plastra miodu, która kieruje strumień powietrza osiowo, eliminując szkodliwe zawirowania i turbulencje. Tłumik obniża poziom hałasu bez generowania podwyższonego ciśnienia zwrotnego, dbając o płynną i cichą pracę układu przy ciśnieniu roboczym do 125 psi (8,6 bar).
Główne obszary zastosowania tłumików End-Flow:
-
Gęsto zabudowane wyspy zaworowe i szafy sterownicze: Gdzie przestrzeń wokół portów wylotowych jest mocno ograniczona.
-
Narzędzia pneumatyczne i roboty przemysłowe: Wyciszanie wylotów na ramionach robotów bez ryzyka kierowania strumienia na obrabiany detal.
-
Maszyny pakujące i linie montażowe: Bezpieczne ukierunkowanie odlotu powietrza z dala od strefy przebywania operatora.
-
Przenośne układy pneumatyczne: Gdzie kluczowa jest niska masa oraz duża odporność na uderzenia mechaniczne.
Najważniejsze zalety tłumików Alwitco End-Flow:
-
Bardzo wysoka wydajność przepływu (Flow Factor): Pokrywa wylotowa nie powoduje spiętrzenia ciśnienia zwrotnego w układzie.
-
Kompaktowa i lekka konstrukcja: Sześciokątny korpus ułatwia szybki montaż kluczem płaskim lub nasadowym nawet w trudno dostępnych miejscach.
-
Dwa warianty materiałowe: Dostępne w wersji ze stali ocynkowanej oraz ze stali nierzdewnej (do zastosowań w przemyśle chemicznym i spożywczym).
Tłumiki hałasu przepływu końcowego - dane techniczne

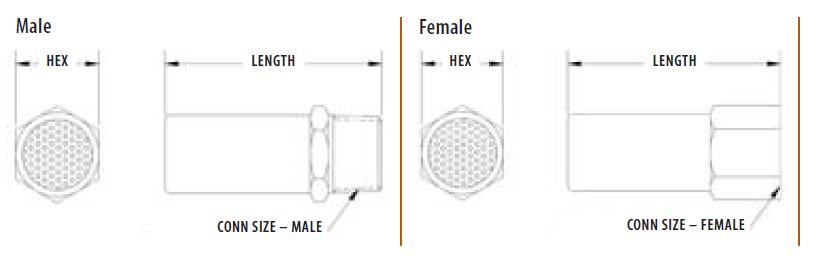

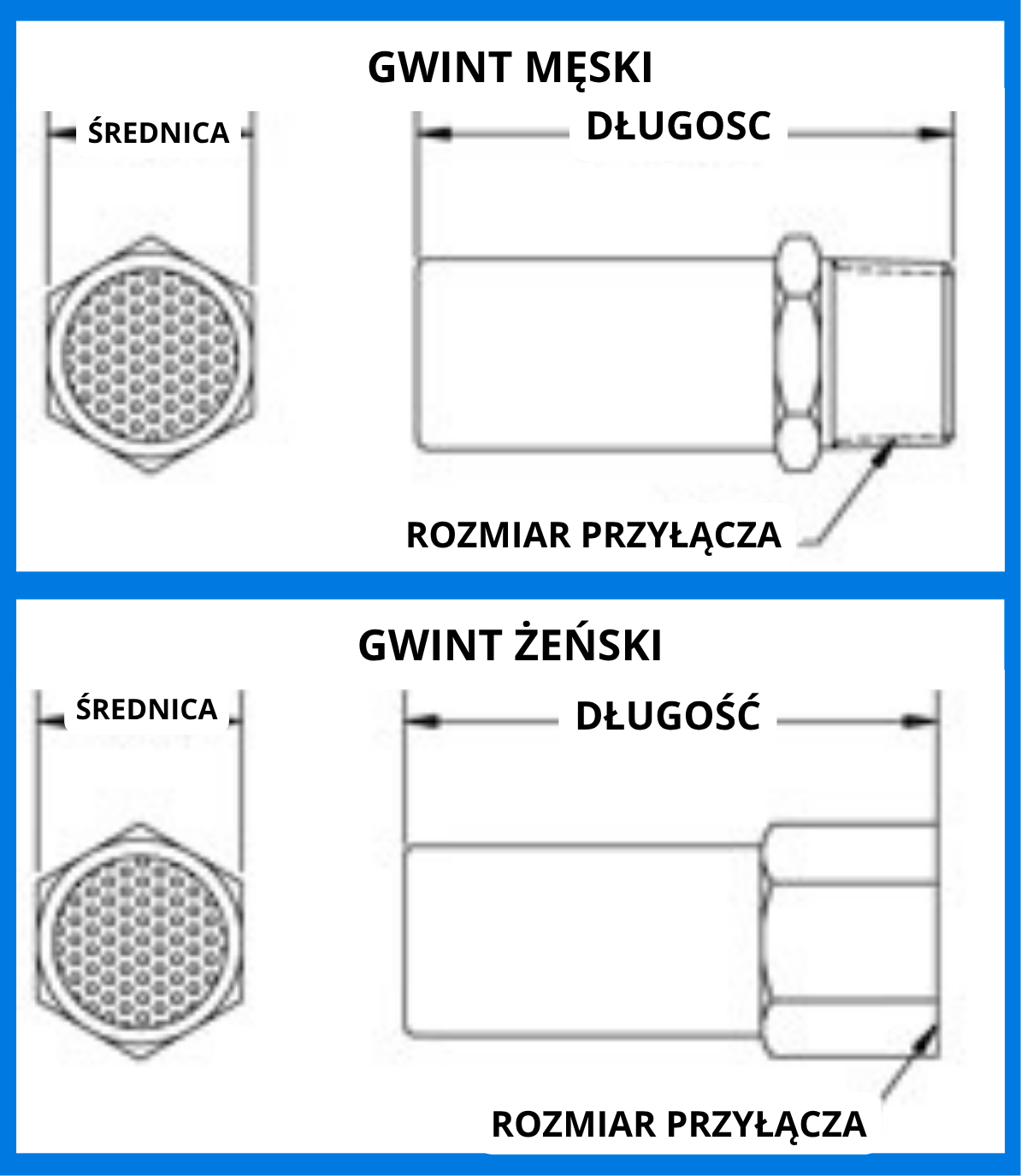

| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPT (standard) | Nr katalogowy BSPT (standard) | Nr katalogowy NPT (stal nierdzewna) | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|---|---|
| 1/8″ | D18 | 0153018 | 0551018 | 0507018 | 0,43 | 1,37 |
| 1/4″ | D28 | 0153028 | 0551028 | 0507028 | 0,56 | 1,75 |
| 3/8″ | D38 | 0153038 | 0551038 | 0507038 | 0,69 | 2,20 |
| 1/2″ | D48 | 0153048 | 0551048 | 0507048 | 0,87 | 2,75 |
| 3/4″ | D68 | 0153068 | 0551068 | 0507068 | 1,06 | 3,15 |
| 1″ | D88 | 0153088 | 0551088 | 0507088 | 1,31 | 3,87 |
| 1-1/4″ | D108 | 0153108 | – | – | 1,68 | 4,50 |
| 1-1/2″ | D128 | 0153128 | – | – | 2,00 | 5,00 |
| 2″ | D168 | 0153168 | – | – | 2,37 | 5,50 |
| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPS (żeńskie) | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|
| 1/8″ | D18 | 0253018 | 0,56 | 1,75 |
| 1/4″ | D28 | 0253028 | 0,69 | 2,20 |
| 3/8″ | D38 | 0253038 | 0,87 | 2,75 |
| 1/2″ | D48 | 0253048 | 1,06 | 3,15 |
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) - Tłumiki przepływu końcowego
Czym różni się tłumik przepływu końcowego (End-Flow) od tłumika standardowego?
Tłumik standardowy rozprasza powietrze na boki wokół całej swojej obudowy. Tłumik przepływu końcowego (End-Flow) kieruje wylot osiowo na wprost (przez pokrywę na końcu tłumika), co umożliwia jego stosowanie w ciasnych przestrzeniach, gdzie brak miejsca na boczny wylot.
Do czego służy pokrywa w kształcie plastra miodu w tłumiku End-Flow?
Pokrywa o strukturze plastra miodu służy do laminarnego uporządkowania i rozproszenia fali uderzeniowej rozprężającego się powietrza. Dzieli ona duży strumień na mniejsze części, znosząc zawirowania i redukując hałas wylotowy.
Czy tłumiki z serii End-Flow posiadają wymienne wkłady?
