Gdy spiek ulegnie zapchaniu zanieczyszczeniami, nie trzeba go od razu wyrzucać. Tłumik można wykręcić i przemyć w kąpieli rozpuszczalnikowej lub oczyścić w myjce ultradźwiękowej, a następnie przedmuchać sprężonym powietrzem od wewnątrz.
Tłumiki hałasu z filtrem ze spieków porowatych

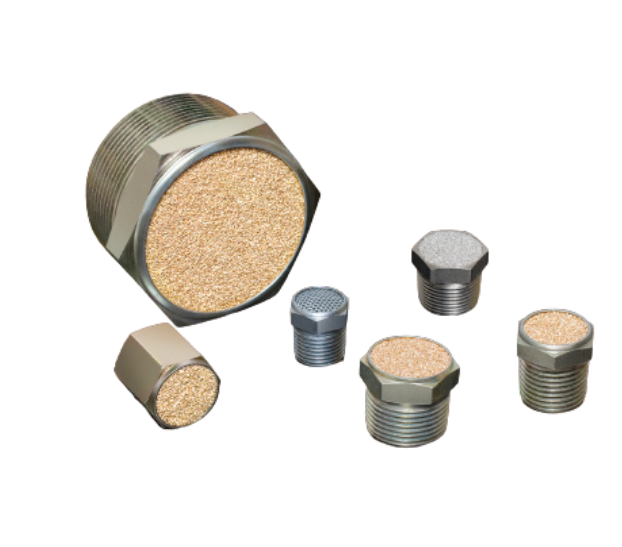

Kompaktowe tłumiki hałasu z filtrem ze spieków porowatych marki Alwitco łączą funkcję wyciszania układu pneumatycznego z zaawansowaną filtracją powietrza i gazów. Dzięki trwałej konstrukcji z porowatą tuleją ze spieku brązu lub stali ocynkowanej skutecznie oddzielają mgłę olejową, parę wodną oraz zanieczyszczenia stałe. Przeznaczone do zaworów pneumatycznych, separacji kriogenicznej oraz odpowietrzników przy ciśnieniu roboczym do 125 psi (8,6 bar).
- Opis produktu
Tłumiki hałasu z filtrem ze spieków porowatych Alwitco (Porous Breather Vent Filter Mufflers) to uniwersalne, wielofunkcyjne urządzenia pneumatyczne zaprojektowane do jednoczesnej redukcji poziomu hałasu akustycznego oraz dokładnej filtracji mediów gazowych. Solidny filtr komórkowy z wielowarstwowej porowatej tulei osadzony jest w trwałym obudowaniu ze stali ocynkowanej, co gwarantuje wysoką wytrzymałość mechaniczną i odporność na uszkodzenia. Tłumik ten doskonale sprawdza się w tłumieniu wylotów zaworów rozdzielających, filtrowaniu powietrza wlotowego/wylotowego, oddzielaniu mgły olejowej, a także w procesach separacji kriogenicznej. Niskoprofilowa obudowa umożliwia sprawny montaż w mocno ograniczonych przestrzeniach, zapewniając cichą i ekonomiczną eksploatację instalacji pod ciśnieniem roboczym do 125 psi (8,6 bar).
Główne obszary zastosowania tłumików filtracyjnych ze spieków
-
Tłumienie wylotów zaworów i rozdzielaczy: Wyciszanie hałasu rozprężania przy jednoczesnym zatrzymywaniu mgły olejowej z powracającego powietrza.
-
Procesy separacji kriogenicznej: Filtracja i odpowietrzanie gazów w układach o obniżonych temperaturach pracy.
-
Separacja mgły olejowej i skroplin: Wyłapywanie aerozoli olejowych na wylotach narzędzi oraz siłowników pneumatycznych.
-
Filtrowanie powietrza wlotowego i wylotowego: Zabezpieczenie silników pneumatycznych, pomp oraz kompresorów przed wnikaniem brudu z otoczenia.
-
Aplikacje o ograniczonej przestrzeni: Zwarte wymiary pozwalają na instalację w ciasnych obudowach maszyn i szafach sterowniczych.
Najważniejsze zalety tłumików ze spieków porowatych
-
Konstrukcja 2w1 (Tłumik + Filtr): Redukcja kosztów inwestycyjnych oraz oszczędność miejsca w instalacji.
-
Wysoka odporność mechaniczna i chemiczna: Odporny na uderzenia i wibracje spiek metalowy zamknięty w solidnym płaszczu ze stali ocynkowanej.
-
Możliwość wielokrotnego czyszczenia: W odróżnieniu od tłumików papierowych, spieki porowate można myć w rozpuszczalnikach, benzynie ekstrakcyjnej lub w myjkach ultradźwiękowych, co znacząco obniża koszty eksploatacji.
-
Trwały montaż: Gwint męski NPT/BSPT z sześciokątną podstawą (HEX) umożliwia łatwy montaż kluczem płaskim.

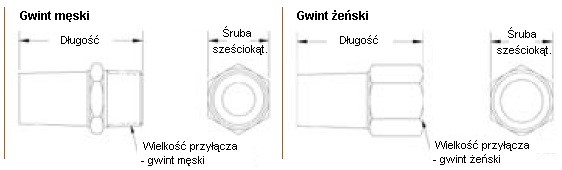

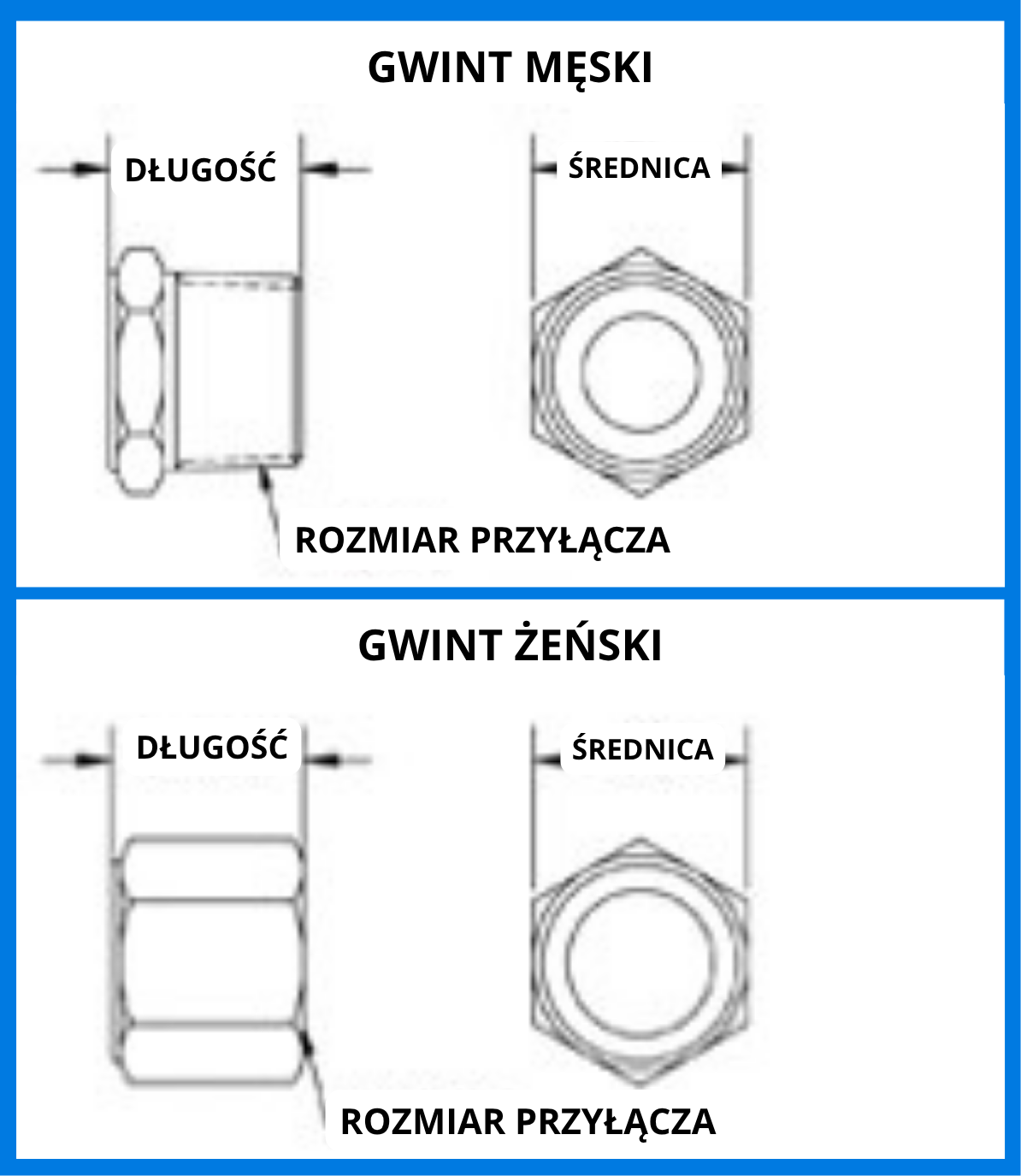

Tłumiki hałasu z filtrem ze spieków porowatych - dane techniczne
| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPT | Nr katalogowy BSPT | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|---|
| 10-32 | F08 | 0157008* | – | 0,37 | 0,36 |
| 1/16″ | F16 | 0157016** | – | 0,37 | 0,48 |
| 1/8″ | F18 | 0157018 | 0558018 | 0,43 | 0,50 |
| 1/4″ | F28 | 0157028 | 0558028 | 0,56 | 0,70 |
| 3/8″ | F38 | 0157038 | 0558038 | 0,69 | 0,79 |
| 1/2″ | F48 | 0157048 | 0558048 | 0,87 | 0,91 |
| 3/4″ | F68 | 0157068 | 0558068 | 1,06 | 1,00 |
| 1″ | F88 | 0157088 | 0558088 | 1,31 | 1,29 |
| 1-1/4″ | F108 | 0157108 | 0558108 | 1,68 | 1,35 |
| 1-1/2″ | F128 | 0157128 | 0558128 | 2,00 | 1,45 |
| 2″ | F168 | 0157168 | 0558168 | 2,37 | 1,57 |
* Model 10-32 dostępny jest wyłącznie z elementem filtracyjnym 40 μm i mosiężnym króćcem przyłączeniowym.
** Model 1/16″ dostępny jest wyłącznie z elementem filtracyjnym 40 μm.
| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPS | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|
| 1/8″ | F18 | 0257018 | 0,56 | 0,64 |
| 1/4″ | F28 | 0257028 | 0,69 | 0,76 |
| 3/8″ | F38 | 0257038 | 0,87 | 0,94 |
| 1/2″ | F48 | 0257048 | 1,06 | 0,99 |
Dostępne również: wykonania z elementem filtracyjnym 10 μm oraz 20 μm z gwintem NPS.
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) - Tłumiki z filtrem ze spieków
Jaka jest różnica między tym tłumikiem a standardowym filtrem odpowietrzającym?
Tłumik z filtrem ze spieków (Porous Breather Vent Filter) ma grubszą, bardziej rozbudowaną komórkę tłumiącą. Oprócz filtrowania wciąganego lub wydmuchiwanego powietrza, koncentruje się na znacznej redukcji hałasu fali uderzeniowej (decybeli), wywoływanej przez szybko rozprężające się powietrze.
Czy tłumiki ze spieków porowatych wyłapują mgłę olejową?
Tak. Porowata struktura spieku działa jak separator mikrokropel. Osadzająca się na porach mgła olejowa ulega koalescencji i nie jest wyrzucana do otoczenia w postaci szkodliwego aerozolu.
Jak konserwować tłumiki z filtrem ze spieków porowatych?
