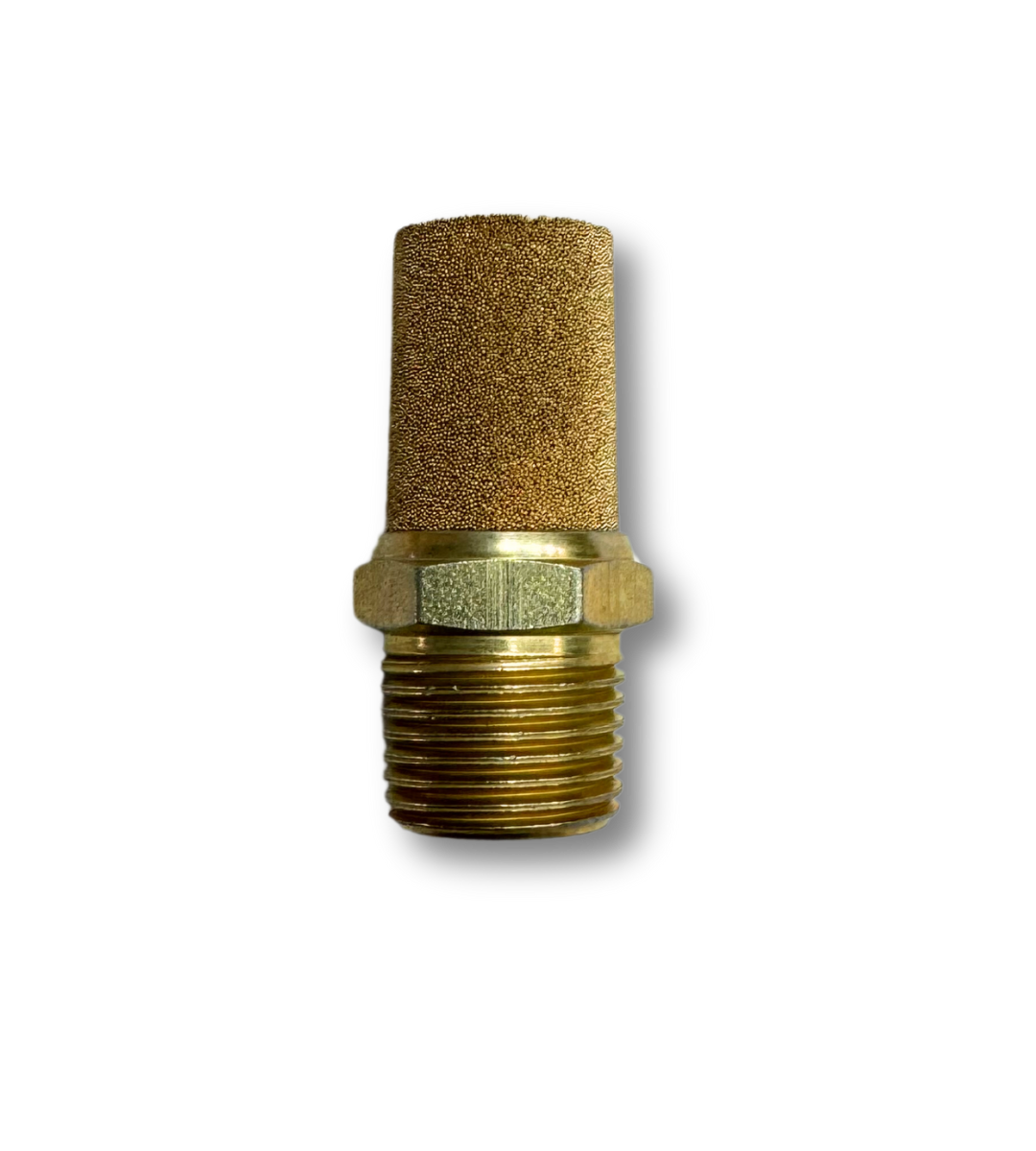

W tej serii element tłumiący wykonany jest ze spieków porowatych brązu, co zapewnia doskonałą przepuszczalność powietrza, wysoką wytrzymałość mechaniczną oraz odporność na korozję w standardowych środowiskach przemysłowych.
Tłumiki hałasu z regulacją przepływu powietrza ze spieków porowatych

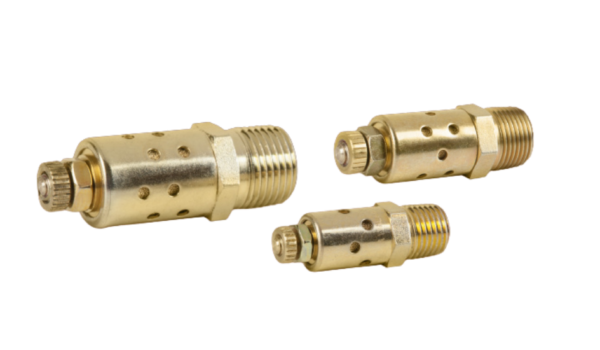

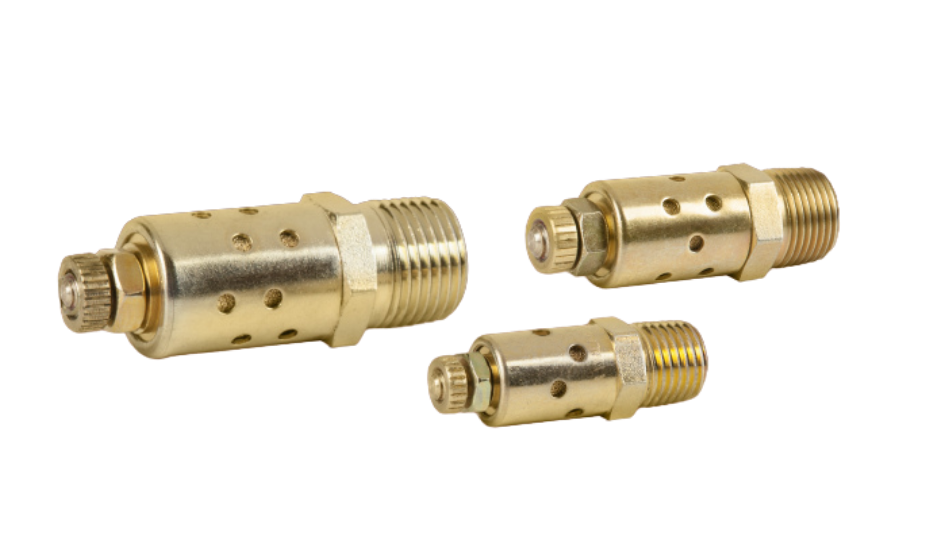

Zaawansowane tłumiki hałasu z regulacją przepływu marki Alwitco (seria Porous Adjust-A-Flow) łączą funkcję skutecznego wyciszania układu pneumatycznego z precyzyjną kontrolą wydatku sprężonego powietrza i podciśnienia. Wyposażone w stożkowy zawór regulacyjny z nakrętką blokującą oraz wkładkę z porowatego brązu w solidnej obudowie ze stali ocynkowanej. Dedykowane do instalacji pneumatycznych pracujących pod ciśnieniem do 125 psi (8,6 bar).
- Opis produktu

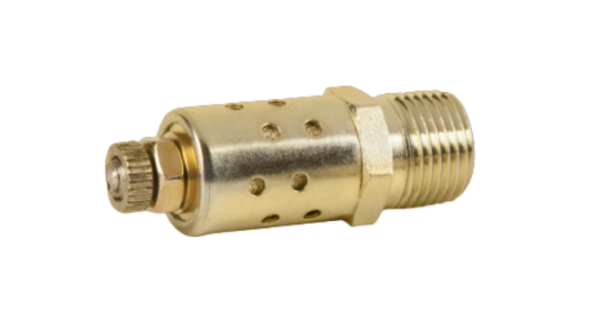

Tłumiki hałasu z regulacją przepływu Alwitco Porous Adjust-A-Flow to wielofunkcyjne rozwiązanie typu 2w1, które umożliwia jednoczesną redukcję hałasu generowanego przez sprężone powietrze oraz płynną, mikrometryczną kontrolę prędkości elementów wykonawczych. Urządzenie wyposażono w precyzyjną śrubę regulacyjną ze stożkowym zaworem odmierzającym, pozwalającą na dokładne ustawienie przepływu (od całkowitego zamknięcia do pełnego otwarcia) oraz skuteczną kontrolę upustu podciśnienia. Wbudowana nakrętka blokująca zabezpiecza wybrane parametry przed przypadkową zmianą wskutek wibracji maszyn. Kluczowy element tłumiący stanowi wysokiej jakości tuleja z porowatego spieku brązu osadzona w trwałych płaszczu ze stali ocynkowanej, co zapewnia niezawodność, odporność na uszkodzenia mechaniczne oraz optymalne warunki pracy przy ciśnieniu roboczym do 125 psi (8,6 bar).
Główne obszary zastosowania tłumików
-
Kontrola prędkości siłowników pneumatycznych: Regulacja prędkości wysuwu bez konieczności montażu osobnych dławików zwrotnych na przewodach.
-
Układy podciśnieniowe i wyrzutniki: Precyzyjne sterowanie upustem próżni oraz kontrola cykli zasysania i uwalniania elementów.
-
Automatyka przemysłowa i maszyny montażowe: Wszędzie tam, gdzie wymagana jest redukcja hałasu na poziomie poniżej norm BHP oraz optymalizacja zużycia sprężonego powietrza.
-
Przemysł maszynowy i pakujący: Stanowiska wymagające częstych, powtarzalnych zmian parametrów roboczych powietrza wylotowego.
Najważniejsze zalety tłumików Alwitco Porous Adjust-A-Flow
-
Konstrukcja 2w1: Oszczędność miejsca i kosztów – jeden element zastępuje standardowy tłumik hałasu oraz oddzielny zawór dławiący.
-
Wysoka trwałość materiałowa: Połączenie odpornego na ścieranie spieku brązu z mocnym korpusem ze stali ocynkowanej gwarantuje wieloletnią eksploatację w trudnych warunkach.
-
Łatwa i intuicyjna kalibracja: Prosta obsługa za pomocą standardowych narzędzi warsztatowych.
-
Stabilność pracy: Praca pod ciśnieniem roboczym do 125 psi (8,6 bar) przy zachowaniu powtarzalności charakterystyki przepływu.
Tłumiki hałasu z regulacją przepływu powietrza ze spieków porowatych - dane techniczne

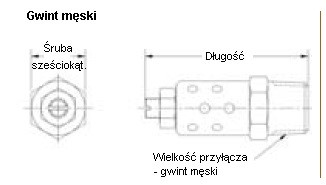

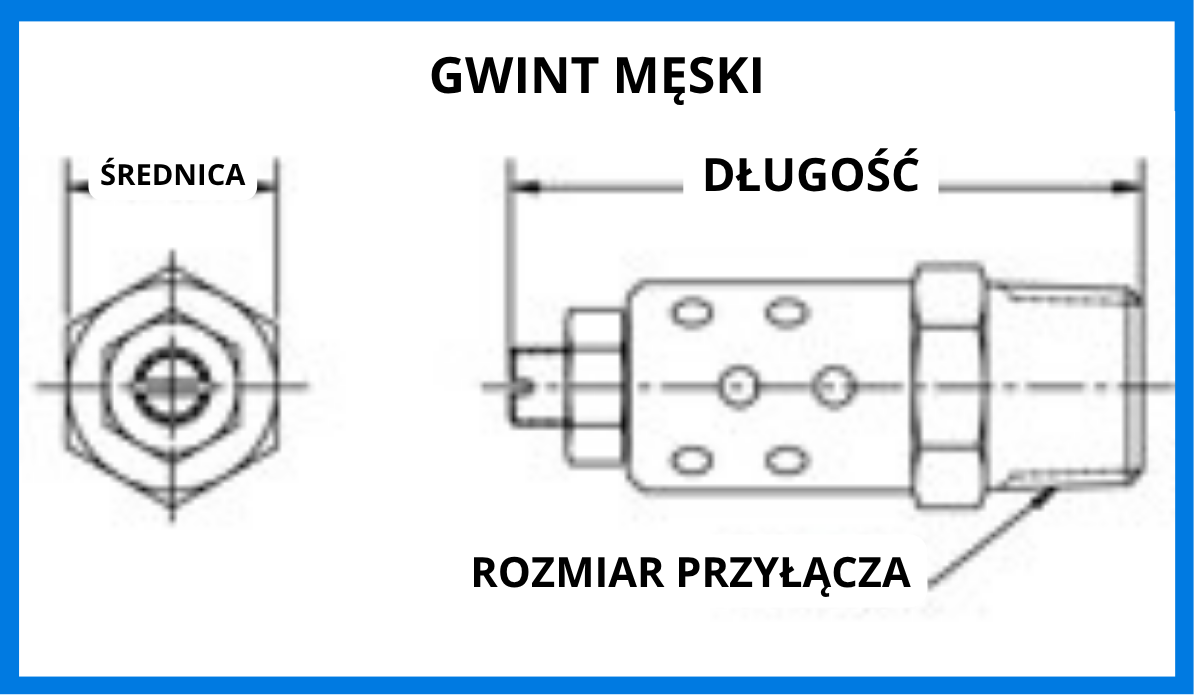

| Rozmiar przyłącza | Typ modelu | Nr katalogowy NPT | Nr katalogowy BSPT | Rozmiar sześciokąta [mm] | Długość [mm] |
|---|---|---|---|---|---|
| 10-32 | C08 | 0156008* | – | 0,37 | 1,08 |
| 1/8″ | C18 | 0156018 | 0559018 | 0,43 | 1,34 |
| 1/4″ | C28 | 0156028 | 0559028 | 0,56 | 1,65 |
| 3/8″ | C38 | 0156038 | 0559038 | 0,69 | 2,08 |
| 1/2″ | C48 | 0156048 | 0559048 | 0,87 | 2,51 |
| 3/4″ | C68 | 0156068 | 0559068 | 1,06 | 2,81 |
| 1″ | C88 | 0156088 | – | 1,31 | 3,41 |
* Model 10-32 nie posiada stalowej obudowy.
** Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) - Tłumiki z regulacją przepływu
Jak działa tłumik z regulacją przepływu (Adjust-A-Flow)?
Urządzenie to łączy rolę klasycznego tłumika akustycznego z funkcją zaworu dławiącego. Za pomocą śruby regulacyjnej ze stożkowym trzpieniem użytkownik może zwężać lub poszerzać przelot dla uchodzącego powietrza, kontrolując zarówno poziom hałasu, jak i prędkość opróżniania układu pneumatycznego.
Do czego służy nakrętka blokująca w tym tłumiku?
Nakrętka blokująca (kontrująca) służy do unieruchomienia śruby regulacyjnej po ustaleniu optymalnego przepływu. Dzięki temu wibracje generowane przez pracującą maszynę nie powodują samoczynnego rozregulowania ustawień zaworu.
Z jakiego materiału wykonany jest element filtrująco-tłumiący?
