Tłumiki z zaworem upustowym Alwitco są przystosowane do pracy przy ciśnieniu maksymalnym do 175 psi (12 bar), co stanowi wyższy próg niż w standardowych tłumikach serii Atomuffler® (8,6 bar).
Tłumiki hałasu z zaworem upustowym
Oryginalne tłumiki hałasu z zaworem upustowym marki Alwitco (seria Atomuffler) skutecznie redukują hałas urządzeń pneumatycznych, zapewniając jednocześnie niezawodny, ciągły wypływ powietrza. Wbudowany zawór upustowy (relief valve) reaguje na wahania ciśnienia i automatycznie wyrównuje przepływ, zapobiegając zakłóceniom w pracy systemu. Wytrzymała, odporna na korozję konstrukcja pozwala na bezpieczne stosowanie w wymagających instalacjach przemysłowych o ciśnieniu roboczym do 175 psi (12 bar).
- Opis produktu

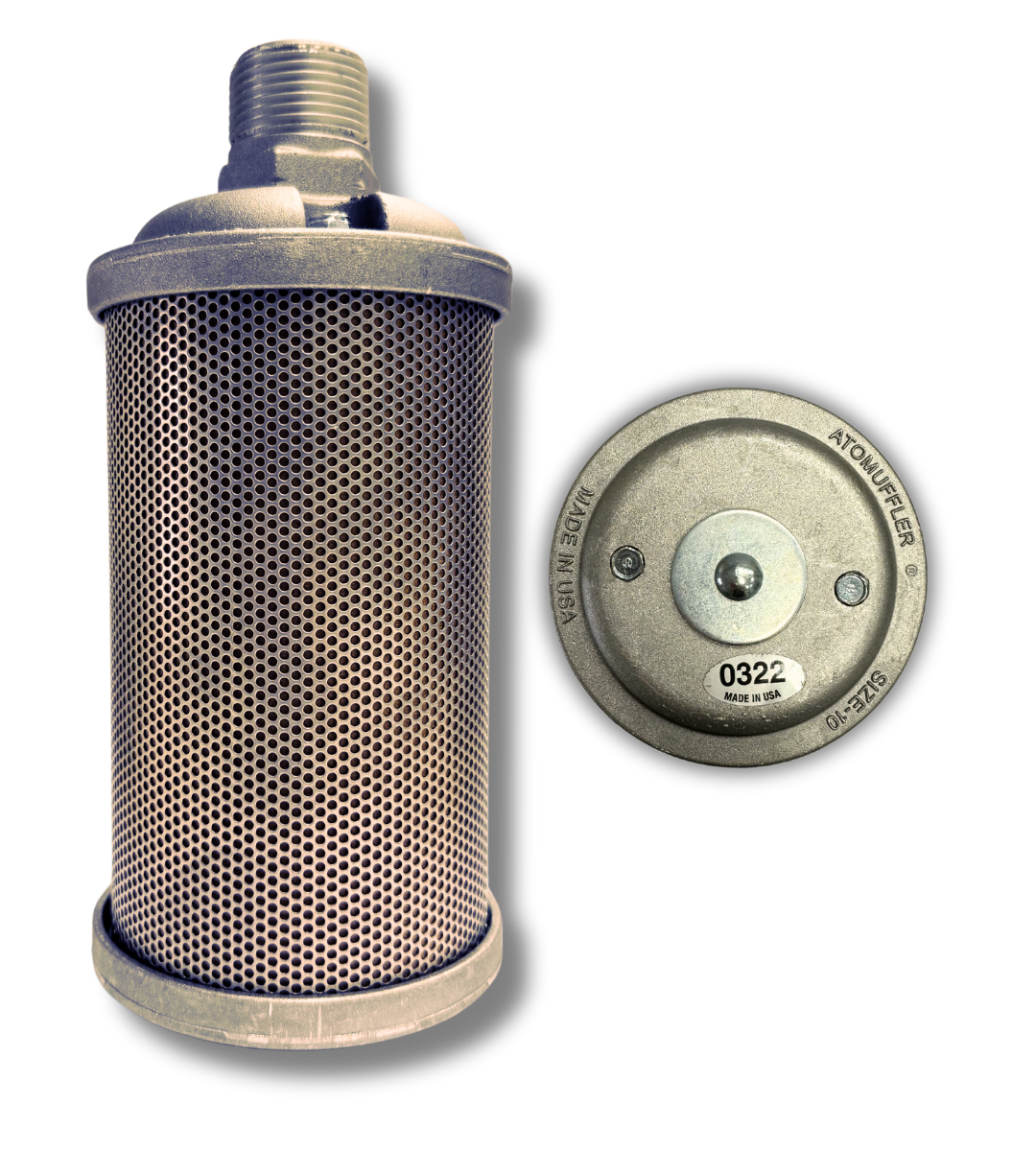

Tłumiki hałasu z zaworem upustowym Alwitco Atomuffler® (Relief Valve Muffler) to zaawansowane rozwiązanie dedykowane do układów pneumatycznych wymagających ciągłego i niezakłóconego wypływu powietrza. Konstrukcja oparta na sprawdzonym systemie Atomuffler® została wyposażona w innowacyjny zawór upustowy, który reaguje na różnice ciśnień i automatycznie otwiera się w przypadku wykrycia odchyleń w przepływie. Dzięki temu produkt skutecznie redukuje gwałtowny hałas głośnych wylotów, równocześnie stabilizując ciśnienie i chroniąc instalację przy ciśnieniu roboczym do 175 psi (12 bar).
Zastosowanie i automatyczna kompensacja ciśnienia w tłumikach Alwitco
Tłumiki wylotowe z serii Relief Valve Mufflers firmy Alwitco (Allied Witan Company) zostały stworzone do zaawansowanych aplikacji pneumatycznych, gdzie niedopuszczalne są jakiekolwiek zatory lub wstrzymania wypływu powietrza. Gdy w układzie dochodzi do wzrostu ciśnienia lub zakłóceń w standardowym odprowadzaniu powietrza, integrowany zawór upustowy reaguje na różnicę ciśnień i natychmiastowo otwiera się dodatkowo, zapewniając płynną kompensację strumienia.
Zwiększony do 175 psi (12 bar) zakres ciśnienia roboczego sprawia, że tłumiki tej serii idealnie sprawdzają się przy wyciszaniu odpowietrzeń zaworów przemysłowych, systemów sterowania pneumatycznego oraz rozdzielaczy pracujących pod podwyższonym ciśnieniem.
Zalety technologiczne tłumika z zaworem wyrównawczym
- Ciągły i bezpieczny wypływ: Zawór samoczynnie zapobiega powstawaniu niebezpiecznego ciśnienia zwrotnego w przypadku nagłego zwiększenia objętości odprowadzanego powietrza.
- Zaawansowane tłumienie hałasu: Oparte na konstrukcji Atomuffler® wyciszanie fali dźwiękowej pozwala na zachowanie bezpiecznego środowiska pracy.
- Trwałość i odporność chemiczna: Odporne na korozję aluminiowe elementy i stal ocynkowana gwarantują niezawodną pracę w trudnych warunkach fabrycznych.
- Kompaktowa budowa i serwis: Standardowe przyłącza gwintowane NPT / BSPT ułatwiają bezpośredni montaż w portach odpowietrzających, a wymienne wkłady tłumiące z włókna celulozowego obniżają koszty eksploatacji.
Tłumiki hałasu z zaworem upustowym - dane techniczne

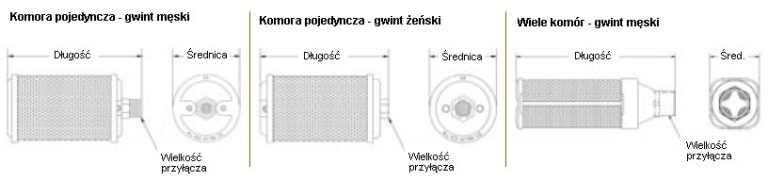

| Rozmiar przyłącza | Typ modelu NPT | Nr katalogowy NPT | Typ modelu NPS | Nr katalogowy NPS | Typ modelu BSPT | Nr katalogowy BSPT | Średnica [mm] | Długość męski [mm] | Długość żeński [mm] | Element wymienny |
|---|---|---|---|---|---|---|---|---|---|---|
| Jednokomorowe | ||||||||||
| 1/8″ | X01 | 0312001 | R01 | 0412001 | X01 | 0322001 | 1,84 | 3,12 | 2,81 | 0911001 |
| 1/4″ | X02 | 0312002 | R02 | 0412002 | X02 | 0322002 | 1,84 | 4,37 | 4,00 | 0911002 |
| 3/8″ | X00 | 0312000 | R00 | 0412000 | X00 | 0322000 | 2,59 | 5,12 | 4,56 | 0911000 |
| 1/2″ | X05 | 0312005 | R05 | 0412005 | X05 | 0322005 | 3,15 | 6,00 | 5,50 | 0911005 |
| 3/4″ | X07 | 0312007 | R07 | 0412007 | X07 | 0322007 | 3,40 | 7,18 | 6,68 | 0911007 |
| 1″ | X10 | 0312010 | R10 | 0412010 | X10 | 0322010 | 3,90 | 8,75 | 7,92 | 0911010 |
| 1-1/4″ | X12 | 0312012 | R12 | 0412012 | X12 | 0322012 | 3,90 | 8,75 | 8,00 | 0911012 |
| 1-1/2″ | X15 | 0312015 | R15 | 0412015 | X15 | 0322015 | 5,25 | 13,56 | 12,50 | 0911015 |
| 2″ | X20 | 0312020 | R20 | 0412020 | X20 | 0322020 | 5,25 | 18,87 | 17,75 | 0911020 |
| Wielokomorowe | ||||||||||
| 3″ | X30 | 0312030 | – | – | X30 | 0322030 | 7,00 | 22,93 | – | 0911030 |
| 4″ | X40 | 0312040 | – | – | X40 | 0322040 | 8,00 | 23,56 | – | 0911040 |
| 6″ | X60 | 0312060 | – | – | X60 | 0322060 | 11,00 | 30,93 | – | 0911060 |
*Pomiary przeprowadzono w temperaturze 21,11°C (70°F) oraz ciśnieniu 6,2 bar (90 PSI)
Najczęściej zadawane pytania (FAQ) – Tłumiki z zaworem upustowym
Czym różni się tłumik z zaworem upustowym od standardowego tłumika hałasu?
Tłumik z zaworem upustowym posiada dodatkowo wbudowany mechanizm różnicowo-ciśnieniowy. W przypadku nagłego wzrostu ciśnienia wylotowego lub ograniczenia przepływu przez sam wkład, zawór upustowy otwiera się samoczynnie, zapobiegając zatorom w instalacji pneumatycznej.
W jakich aplikacjach zaleca się stosowanie tłumików Alwitco z zaworem upustowym?
Są one rekomendowane do urządzeń pneumatycznych, gdzie priorytetem jest nieprzerwany, płynny i bezpieczny wylot powietrza bez ryzyka wytworzenia ciśnienia zwrotnego.
Jakie jest maksymalne dopuszczalne ciśnienie dla serii Relief Valve Mufflers?
