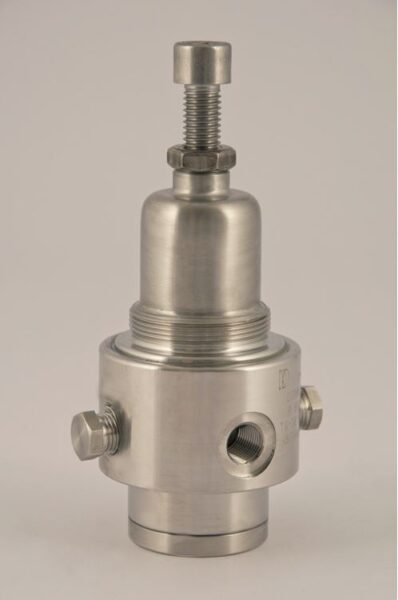

Zawór nadmiarowy VSF3114 – VSF3138 – VSF3121

Zawór nadmiarowy ze stali nierdzewnej AISI 316L , przeznaczony do sprężonego powietrza, gazu i cieczy.

Zawór bezpieczeństwa otwiera się, gdy ciśnienie wlotowe wzrasta powyżej wartości zadanej za pomocą śruby regulacyjnej i zamyka się, gdy ciśnienie spada poniżej wartości zadanej. Ciśnienie zadane jest kontrolowane za pomocą gumowej membrany do ciśnienia 15 bar, a dla większego ciśnienia za pomocą tłoka.

  • ciśnienie: do 50 bar
  • Przyłącze kołnierzowe wlotowe / wylotowe:
    1/4” – F,
    3/8” – F
    1/2” – F
    (dostępne połączenia kołnierzowe EN lub ASME na zapytanie)
  • Masa zaworu
    Z membraną:
    ok.1,4 kg   (VSF3114 i VSF 3138)
    ok. 2,1 kg  (VSF3121 i VSF 3121)
    Z tłokiem:
    ok. 1.6 kg   (VSF3114 i VSF 3138)
    ok. 2.4 kg (VSF3121 i VSF 3121)
  • Temperatura pracy: -20 °C ÷ +60 °C
  • Klasa ochrony: IP25, 2014/68/EU PED
  • Obudowa i korpus: stainless steel AISI 316L
  • Części wewnętrzne: stainless steel AISI 316L
  • Sprężyna nastawcza: AISI 302 or AISI316 (nie nadają się do kontaktu z cieczami)
  • O-Ring: FPM (inne wykonania materiałowe dostępne na zapytanie)
  • Uszczelka głównego zaworu:
    FPM (dla ciśnienia wlotowego do 30 bar)
    PUR (dla ciśnienia wlotowego powyżej 30 bar)
    (inne wykonania materiałowe dostępne na zapytanie)
  • Tłok: stainless steel AISI 316L
  • Membrana: NBR + PTFE (PTFE nadaje się do kontaktu z cieczami)
    (Wykonanie materiałowe ze stali nierdzewnej AISI 316L na zapytanie)
  • O-ringi
  • Główny zawór
  • Membrana
  • Nakrętka pierścieniowa do montażu ściennego
  • Nakrętka pierścieniowa do montażu panelowego
  • Wersja wstępnie ustawiona: fabryczne ciśnienie nadmiarowe
  • Wersja z komorą (dome loaded) – kontrolowane ciśnieniem sterującym
  • Nastawa ciśnienia otwarcia – śruba regulacyjna blokowana nakrętką
