Noże powietrzne “Full-Flow”
Noże powietrzne Full-Flow od EXAIR to kompaktowe i ekonomiczne listwy odmuchowe przeznaczone do przemysłowego suszenia, czyszczenia, zdmuchiwania i chłodzenia części, wstęg, arkuszy oraz przenośników. Wykorzystując efekt Coandy i niewielką ilość sprężonego powietrza, zasysają powietrze z otoczenia i wytwarzają szeroki strumień o wysokiej prędkości.
Współczynnik amplifikacji powietrza wynosi 30:1, a odmuch obejmuje całą długość urządzenia. Dzięki niewielkim wymiarom oraz wlotom sprężonego powietrza umieszczonym z tyłu nóż Full-Flow szczególnie dobrze sprawdza się w maszynach, w których przestrzeń montażowa jest ograniczona.
Noże Full-Flow są dostępne z aluminium oraz stali nierdzewnej 303, w standardowych długościach strumienia powietrza od 76 do 914 mm.
- Opis produktu
Nóż powietrzny Full-Flow EXAIR jest przemysłowym urządzeniem pneumatycznym wytwarzającym szeroką kurtynę powietrza do skutecznego odmuchu na całej swojej długości. Może być stosowany między innymi do usuwania wody po myciu, zdmuchiwania pyłu i pozostałości produkcyjnych, czyszczenia taśm transportowych, suszenia wstęg oraz chłodzenia części i podzespołów.
Konstrukcja Full-Flow wykorzystuje efekt Coandy. Sprężone powietrze przepływa przez wąską szczelinę wzdłuż noża, przylega do odpowiednio ukształtowanego profilu i zmienia kierunek przepływu. Powstające podciśnienie powoduje zasysanie dużej ilości powietrza z otoczenia, które zostaje wprowadzone do głównego strumienia.
Dzięki temu niewielka ilość sprężonego powietrza umożliwia wprawienie w ruch znacznie większej objętości powietrza atmosferycznego. Współczynnik amplifikacji noża Full-Flow wynosi 30:1 w odległości 152 mm od urządzenia.
Jedną z najważniejszych cech modelu Full-Flow jest jego kompaktowa budowa. Długość całkowita noża jest taka sama jak długość generowanego strumienia powietrza, dzięki czemu urządzenie można łatwiej zabudować w miejscach, w których dostępna przestrzeń jest ograniczona. Jest to istotna różnica w stosunku do noża Standard, którego całkowita długość jest większa od długości odmuchu.
Wloty sprężonego powietrza są standardowo umieszczone z tyłu urządzenia, co dodatkowo ułatwia montaż w ciasnych przestrzeniach maszyn. Dostępne są również wersje z wlotami na końcach, jednak producent nie zaleca takiego sposobu zasilania w aplikacjach, w których szczególnie istotna jest równomierność strumienia na całej długości noża.
Full-Flow nie posiada części ruchomych podlegających zużyciu. Siłę oraz przepływ można dopasować do aplikacji poprzez regulację ciśnienia zasilania i zmianę szerokości szczeliny za pomocą podkładek regulacyjnych.
Najważniejsze zalety noży powietrznych Full-Flow
- współczynnik amplifikacji powietrza 30:1,
- długość strumienia powietrza równa całkowitej długości noża,
- bardzo kompaktowa konstrukcja odpowiednia do ograniczonej przestrzeni montażowej,
- wloty sprężonego powietrza umieszczone z tyłu urządzenia,
- redukcja poziomu hałasu nawet o 10 dBA w porównaniu z nieefektywnymi otwartymi układami odmuchu,
- ograniczone zużycie sprężonego powietrza,
- możliwość regulacji siły oraz przepływu,
- brak części ruchomych,
- wykonanie z aluminium lub stali nierdzewnej 303,
- standardowe długości od 76 do 914 mm,
- możliwość budowy dłuższych systemów odmuchowych poprzez połączenie kilku noży,
- trwała konstrukcja i łatwy montaż.
Full-Flow jest najmniejszym pod względem profilu spośród standardowych noży powietrznych EXAIR i został zaprojektowany między innymi z myślą o zabudowie w ciasnych przestrzeniach maszyn.
Zastosowanie noży powietrznych Full-Flow
Noże powietrzne Full-Flow mogą być wykorzystywane wszędzie tam, gdzie wymagany jest szeroki, kontrolowany odmuch, a jednocześnie dostępna przestrzeń montażowa jest ograniczona.
Typowe zastosowania obejmują:
- suszenie części po myciu,
- usuwanie wody i innych cieczy z powierzchni produktów,
- czyszczenie arkuszy i blach,
- suszenie oraz czyszczenie wstęg,
- czyszczenie taśm i przenośników,
- zdmuchiwanie pyłu, wiórów i pozostałości produkcyjnych,
- chłodzenie części oraz komponentów,
- przygotowanie powierzchni przed malowaniem,
- separację produktów za pomocą strumienia powietrza,
- usuwanie ścinków i odpadów w procesach przetwórczych.
Zastosowania noży powietrznych
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce

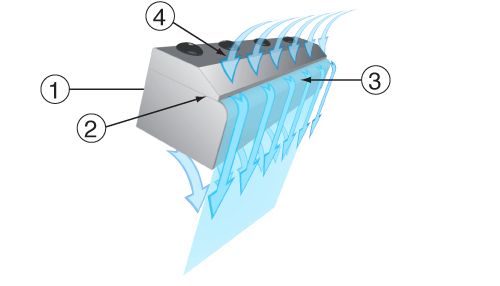

Jak działa nóż powietrzny "Full-Flow"
Sprężone powietrze doprowadzane jest przez wlot umieszczony z tyłu noża do jego wewnętrznej komory (1). Następnie przepływa przez wąską szczelinę rozciągającą się wzdłuż całej długości urządzenia (2).
Standardowo nóż wyposażony jest w podkładkę ustalającą szczelinę na około 0,05 mm.
Proces powstawania strumienia można opisać w czterech etapach:
- Sprężone powietrze wpływa do komory noża (1).
- Przepływa przez wąską szczelinę wylotową na całej długości roboczej (2).
- Strumień przylega do profilu Coandy, który zmienia jego kierunek o około 90° (3).
- Powstające podciśnienie powoduje zasysanie powietrza z otoczenia, zwiększając całkowitą objętość strumienia (4).
W odległości około 152 mm od urządzenia osiągany jest współczynnik amplifikacji 30:1. Rezultatem jest szeroki strumień powietrza o dużej objętości i prędkości, odpowiedni do przemysłowego suszenia, czyszczenia i chłodzenia.
Parametry noża powietrznego "Full-Flow"
| Ciśnienie powietrza | Zużycie sprężonego powietrza na 25mm noża | Prędkość przy 152mm od celu | Poziom hałasu | Siła odmuchu na 25mm noża przy 152mm od celu |
| bar | l/min | m/s | dBA | gram |
| 1.4 | 31 | 15,2 | 64 | 11 |
| 2.8 | 51 | 25,4 | 72 | 28 |
| 4.1 | 68 | 38,1 | 76 | 45 |
| 5.5 | 88 | 50,8 | 80 | 65 |
| 6.9 | 108 | 61,0 | 83 | 82 |
Specyfikacje noży powietrznych Full-Flow
| Długość strumienia powietrza | Zużycie sprężonego powietrza (5,5 bar) w l/min | Aluminium – nr katalogowy | Stal nierdzewna 303 – nr katalogowy |
| 3″ (76mm) | 264 | 2603 | 2603SS |
| 6″ (152mm) | 528 | 2606 | 2606SS |
| 9″ (229mm) | 792 | 2609 | 2609SS |
| 12″ (305mm) | 1056 | 2612 | 2612SS |
| 18″ (457mm) | 1584 | 2618 | 2618SS |
| 24″ (610mm) | 2112 | 2624 | 2624SS |
| 30″ (762mm) | 2640 | 2630 | 2630SS |
| 36″ (914mm) | 3168 | 2636 | 2636SS |

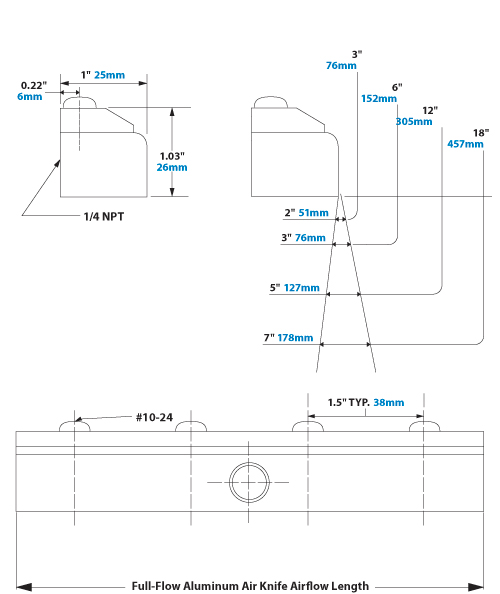

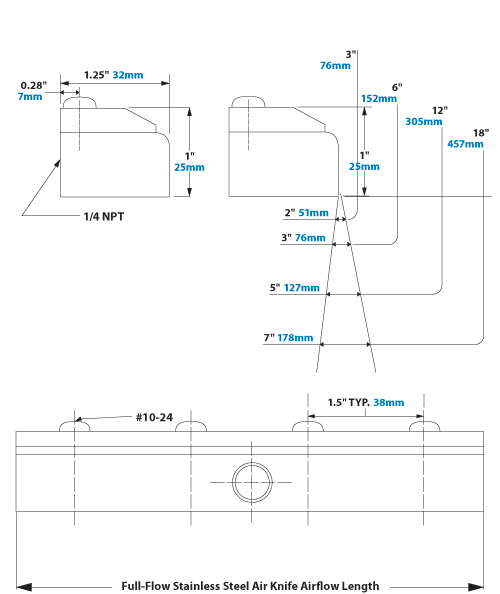

Wymiary noży pneumatycznych "Full-Flow"
Jedną z podstawowych zalet konstrukcyjnych Full-Flow jest wykorzystanie całej długości urządzenia jako długości roboczej odmuchu. Pozwala to maksymalnie wykorzystać dostępną przestrzeń w maszynie.
Profil noża ma około 32 mm szerokości i 25 mm wysokości, dzięki czemu konstrukcja zajmuje niewiele miejsca w porównaniu z szerokością wytwarzanego strumienia.
Podczas projektowania zabudowy warto uwzględnić nie tylko wymiary noża, lecz również przestrzeń na przewody zasilające oraz możliwość regulacji jego położenia i kąta odmuchu.
