Seria EAGLE
Bezolejowe sprężarki śrubowe

Seria Eagle to 2-stopniowe sprężarki powietrza z suchym stopniem śrubowym, opracowane dla procesów wymagających czystego i wolnego od oleju sprężonego powietrza zgodnie z normą ISO 8573 -1:2010, klasa 0. Wszystkie oferowane  bezolejowe kompresory śrubowe wyposażone są w napęd bezpośredni i energooszczędny silnik klasy IE4.  Dostępne są warianty sprężarek z falownikiem i stałoobrotowe, a także chłodzone powietrzem lub wodą. Specjalna powłoka rotora UltraCoat-Teflon Free zapewnia bezawaryjną pracę w temperaturze do 300°C.


    Wolne od oleju sprężone powietrze zgodnie z ISO 8573-1 klasa-ZERO. Sprężarki EAGLE przetestowane i zatwierdzone przez TUV Rheinland Germany.

    Sprężarki powietrza Hertz Kompressoren funkcjonują w przemyśle od ponad 40 lat. Proponowane urządzenia to sprawdzone w działaniu i przy tym energooszczędne konstrukcje wyposażone w najwyżej klasy podzespoły.

    Bezolejowe kompresory śrubowe seria EAGLE, z wbudowanym falownikiem seria EAGLE VSD i sterownikiem mikroprocesorowym Logik 33S stanowią zintegrowany system automatyki. Zastosowane bloki śrubowe pozwalają na uzyskanie dużych wydajności przy małych obrotach sprężarki, co zapobiega przeciążaniu urządzenia.

    Sprężarki śrubowe EAGLE charakteryzuje pełna automatyka pracy, pełne zabezpieczenie przed przeciążeniem i zbyt wysoką temperaturą pracy oraz m.in. sygnalizacja nadmiernego zanieczyszczenia filtrów powietrza, a także interwałów serwisowych.

    Wszechstronne i zdolne do bezproblemowego łączenia z nadrzędnymi systemami. Komunikacja odbywa się przez RS485 (MODBUS), co oferuje i zapewnia użytkownikom wiele funkcji, takich jak zdalne sterowanie, zdalny podgląd i monitorowanie danych.

    Jako opcja istnieje możliwość monitoringu sprężarek on-line w chmurze Logika Cloud, co zapewnia spokój i bezpieczeństwo w codziennej eksploatacji.

    Każde urządzenie ma znormalizowane przyłącze sprężonego powietrza co gwarantuje łatwość jej podłączenia do sieci sprężonego powietrza. Chłodzenie powietrzem sprężarki pozwala na wykorzystanie w warunkach zimowych ciepłego powietrza do ogrzewania hali. Sprężarki opcjonalnie mogą być doposażone w płytowy wymiennik ciepła. Konstrukcja sprężarek, stosowane sposoby zabezpieczeń i regulacji zapewniają całkowite bezpieczeństwo pracy ludzi oraz maszyny. System informowania o potrzebie wykonania czynności serwisowych jest przejrzysty i prosty dla obsługi.

    Procesy projektowania i produkcji bezolejowych sprężarek śrubowych prowadzone są zgodnie z normami CE i wdrożonymi systemami zarządzania jakością ISO 9001. Uzyskane zostały certyfikaty dotyczące norm środowiskowych - ISO 18001-OHSAS oraz ISO 14001.

    Sterownik PLC
    • Funkcja Multiunit zarządza pracą do 5 sprężarek bez konieczności stosowania sterownika nadrzędnego
    • Dzięki automatycznemu systemowi smarowania łożysk, silnik nigdy nie jest smarowany za dużo, za mało lub za późno
    • Tygodniowy planer z możliwością uruchamiania i zatrzymywania maszyny w 3 różnych przedziałach czasowych, które można ustawić indywidualnie dla każdego dnia tygodnia
    • Możliwość jednoczesnego wykonywania PID ciśnienia i temperatury dzięki funkcji Dual PID
    • PID ciśnienia zapewnia efektywność energetyczną poprzez utrzymywanie stałego ciśnienia na żądanej wartości
    • Wszystkie dane sterujące inwerterem i sprężarką są zarządzane z jednego punktu w modelach z falownikiem
    • Komunikacja wewnętrzna ModBus

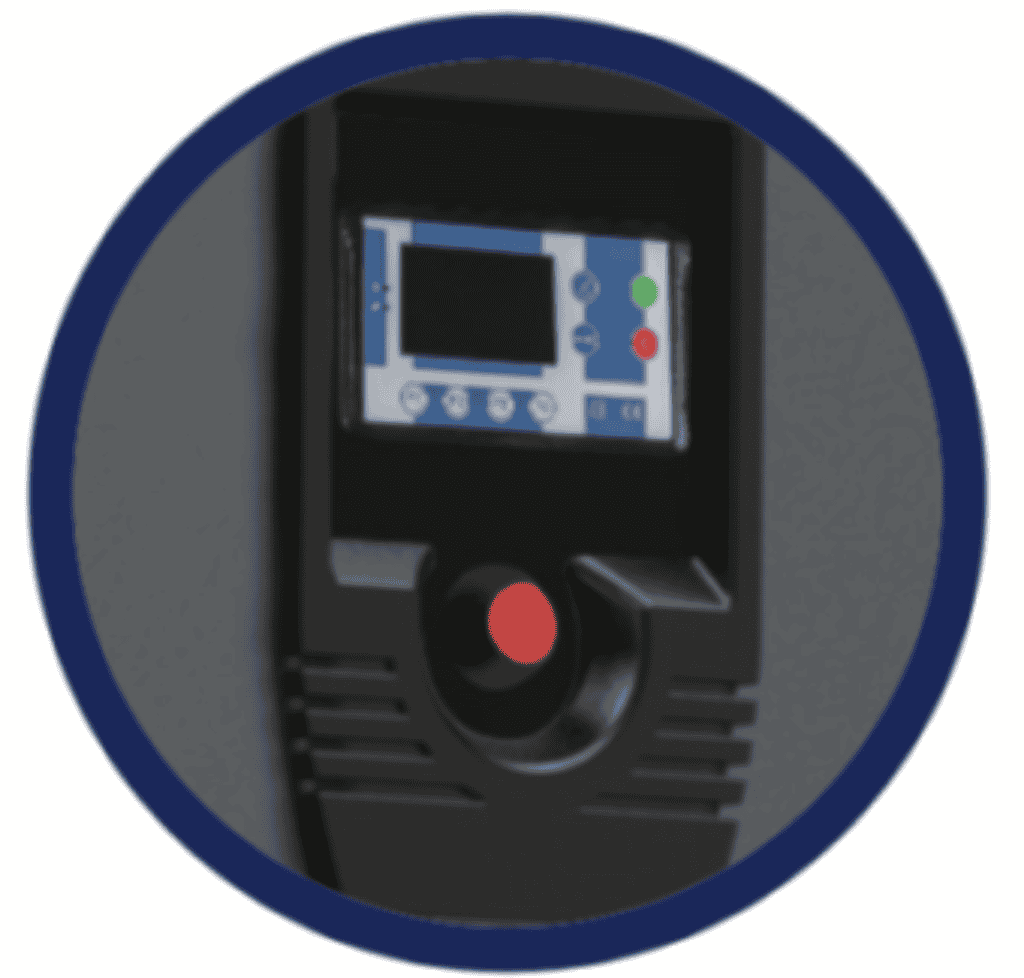

    Sterownik elektroniczny Logik 33S bezolejowej sprężarki śrubowej
    Główne zalety
    • Wysoka wydajność zgodna z ISO 1217, załącznik C/E
    • Układ napędowy Direct-Drive z wydajnym silnikiem elektrycznym klasy IE4 i elastycznym sprzęgłem
    • Sprawdzona niezawodność
    • Łatwy w serwisowaniu, trwały, wspomagany siłownikiem hydraulicznym zawór ssący
    • Separator wody dla obu stopni
    • Zminimalizowany poziom konserwacji
    • Niskie koszty eksploatacji  poprzez bezproblemowy cykl produkcyjny

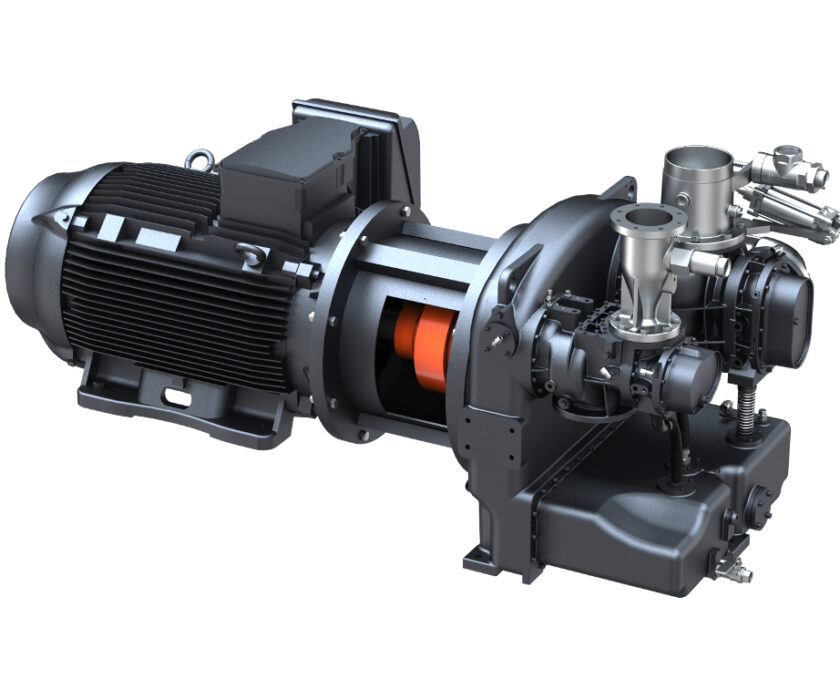

    Napęd bezpośredni z elastycznym sprzęgłem

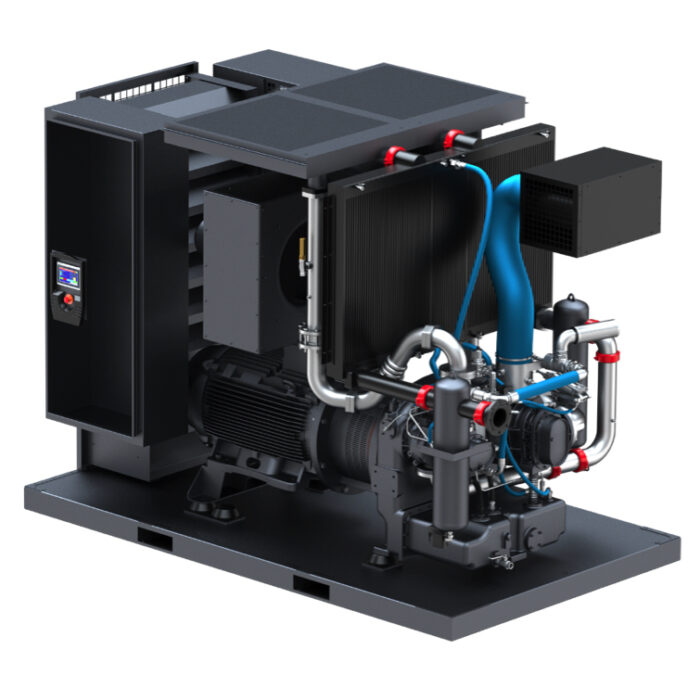

    Elementy bezolejowej sprężarki śrubowej Eagle

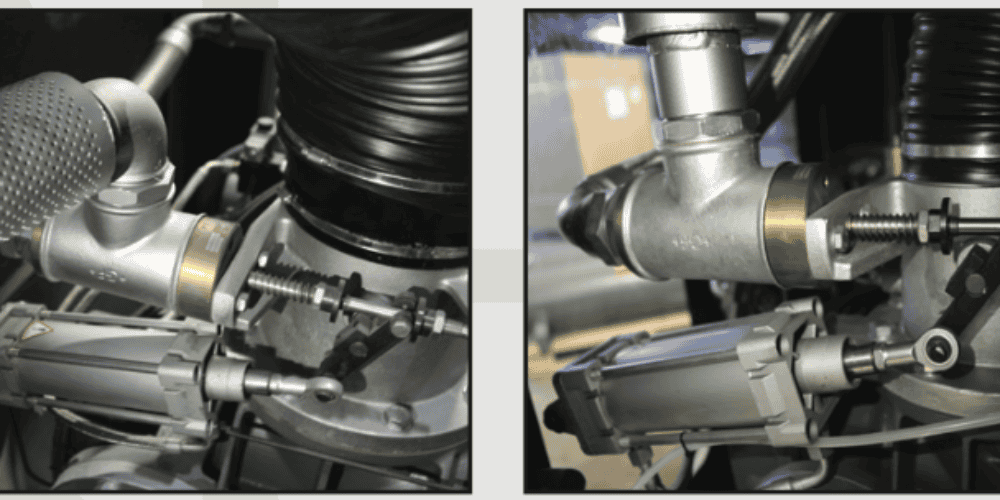

    Zawór ssący bezolejowej sprężarki śrubowej
    Wyposażenie standardowe
    • Obudowa z izolacją akustyczną
    • Elementy malowane proszkowo elektrostatycznie dla wysokiej odporności na korozję
    • Zabezpieczenie silnika elektrycznego przed przeciążeniem
    • Silnik klasy F,  TEFC IE4
    • Dwustopniowe bloki śrubowe
    • Alternatywnie chłodzenie powietrzem lub wodą
    • System chłodzenia wstępnego dla maszyn chłodzonych powietrzem,
      komponenty wykonane w całości ze stali nierdzewnej (wymiennik ciepła, separator wody, połączenie rurowe itp.)
    • Napęd o zmiennej (EAGLE VSD) lub stałej prędkości (EAGLE)
    Wyposażenie opcjonalne
    • Automatyczny system smarowania
    • System odzysku ciepła
    Suchy stopień śrubowy
    • Powietrze całkowicie wolne od oleju . Bardzo niezawodny i sprawdzony w praktyce układ uszczelniający zapewnia oddzielenie obszaru wolnego od oleju od oleju potrzebnego do smarowania przekładni i łożysk
    • Solidna konstrukcja niezawodna w najtrudniejszych warunkach. Możliwa praca w zapylonym, mokrym, zimnym i gorącym środowisku
    • Układ łożysk gwarantuje długą żywotność bez wibracji. Siły promieniowe są kompensowane przez cylindryczny wałek łożyska, a siły osiowe przez czteropunktowe łożyska umieszczone po stronie tłocznej
    • Zaawansowana konstrukcja napędzana przekładnią, która wyposażona jest w spiralne koło zębate pracujące w łożysku przeciwciernym. Wirniki są wyważane dynamicznie, co zapewnia  doskonałe właściwości pracy stopnia śrubowego
    •  Powłoka UltraCoat - Teflon Free zapewniająca długotrwałą wysoką wydajność. Doskonałe pokrycie wirników i wewnętrznej części obudowy pozwala na zmniejszenie prześwitów do minimum i zwiększa wydajność.
    • Rotory ze stali nierdzewnej w stopniu HP. Eliminacja uszkodzeń spowodowanych korozją i rdzewieniem po
      dłuższym czasie przestoju.

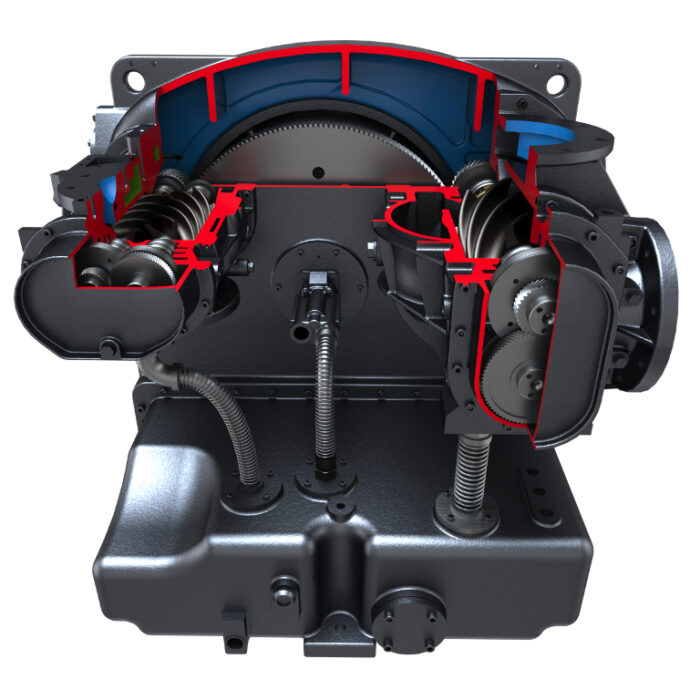

    Stopień śrubowy sprężarki bezolejowej EAGLE
    System chłodzenia bezolejowej sprężarki EAGLE
    • Dwustopniowy układ chłodzenia z chłodnicą wstępną
    • Chłodnica wstępna lamelowo-rurowa ze stali nierdzewnej
    • Chłodnica końcowa typu rurowo-płytowa
    • Koncepcja zapewniająca maksymalną efektywność
    • Łatwy w utrzymaniu i czyszczeniu
    • Zmywalny filtr panelowy
    Układ chłodzenia bezolejowej sprężarki śrubowej

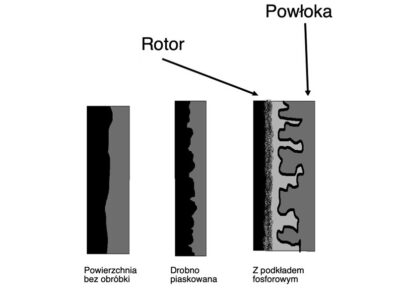

    Powłoka UltraCoat – Teflon Free
    Powłoka stopnia śrubowego
    • technologia UltraCoat - Teflon Free
    • Grubość powłoki: 60 mikronów
    • Odporność na ciepło do 300°C
    Zastosowanie bezolejowych sprężarek śrubowych
    • Przemysł farmaceutyczny i medyczny
    • Laboratoria
    • Automotive
    • Przetwórstwo i produkcja papieru
    • Przemysł spożywczy
    • Opakowania
    Budowa bezolejowej sprężarki śrubowej EAGLE - zobacz film

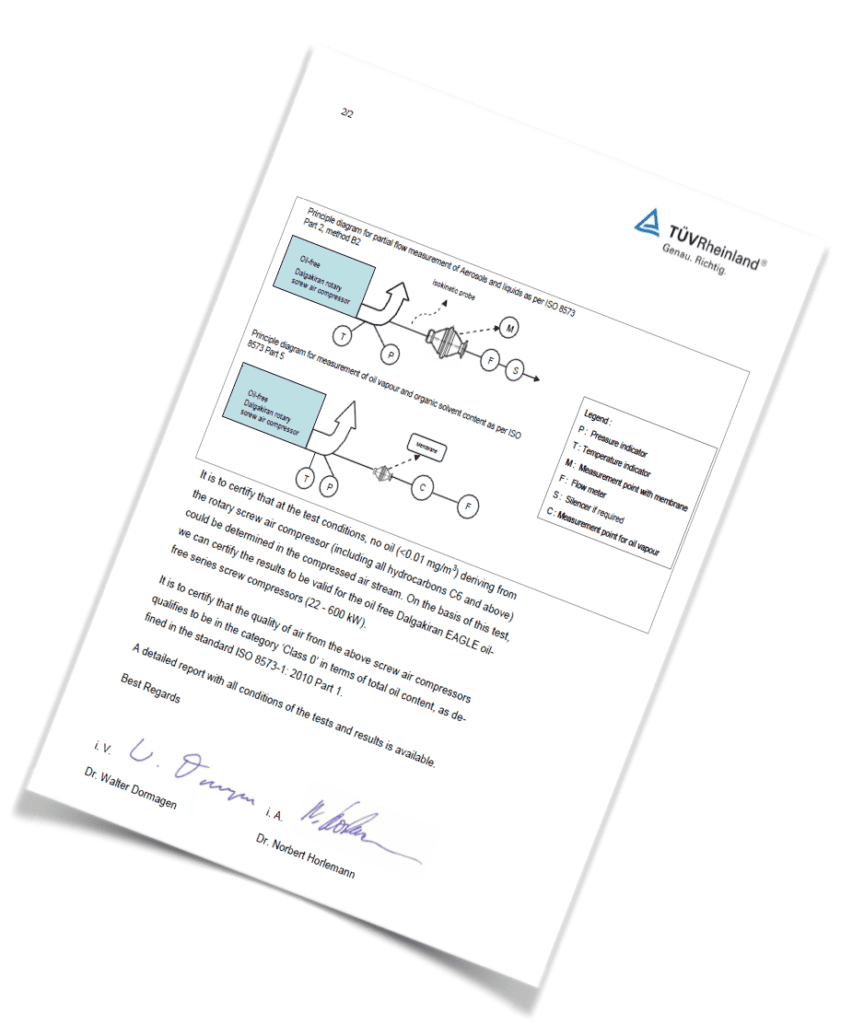

    Certyfikaty sprężarek bezolejowych Hertz
